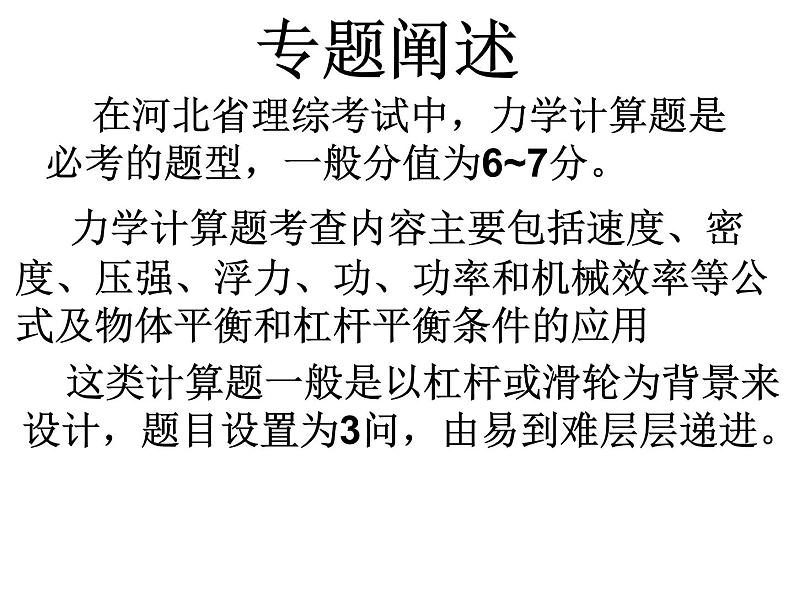

在河北省理综考试中，力学计算题是必考的题型，一般分值为6~7分。
力学计算题考查内容主要包括速度、密度、压强、浮力、功、功率和机械效率等公式及物体平衡和杠杆平衡条件的应用
这类计算题一般是以杠杆或滑轮为背景来设计，题目设置为3问，由易到难层层递进。

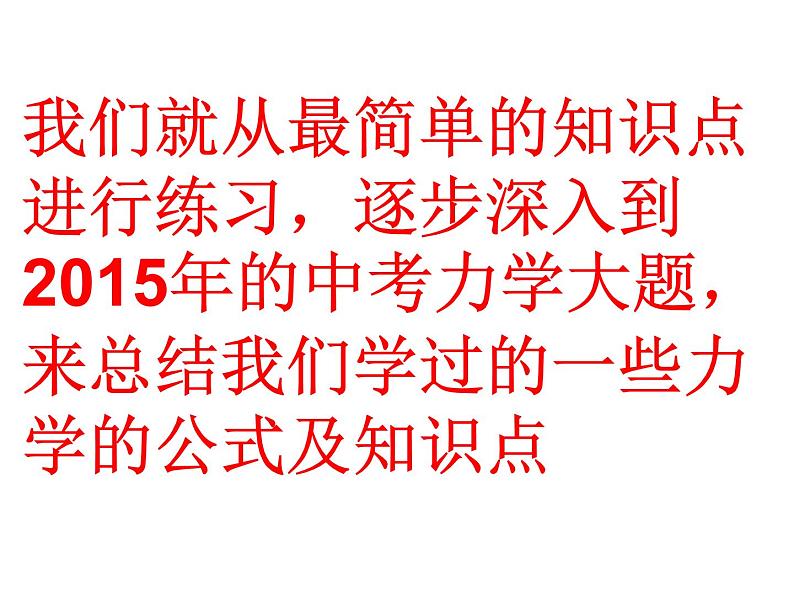

我们就从最简单的知识点进行练习，逐步深入到2015年的中考力学大题，来总结我们学过的一些力学的公式及知识点

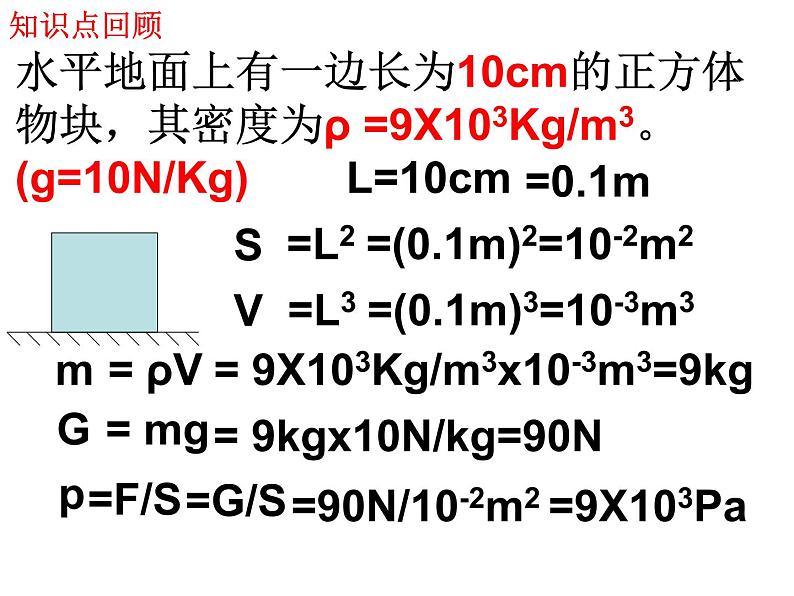

水平地面上有一边长为10cm的正方体物块，其密度为ρ =9X103Kg/m3。(g=10N/Kg)
=(0.1m)2=10-2m2
=(0.1m)3=10-3m3
= 9X103Kg/m3x10-3m3=9kg
= 9kgx10N/kg=90N
=90N/10-2m2 =9X103Pa

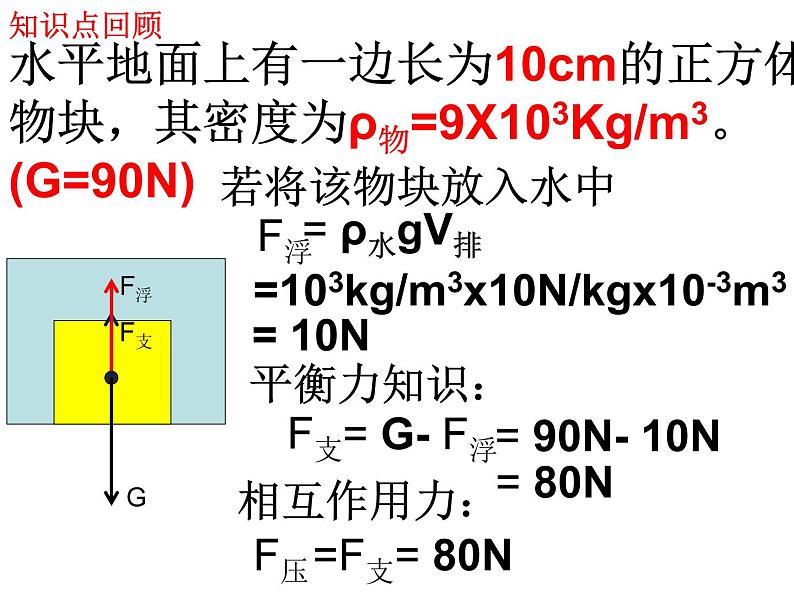

水平地面上有一边长为10cm的正方体物块，其密度为ρ物=9X103Kg/m3。(G=90N)
= ρ水gV排
=103kg/m3x10N/kgx10-3m3

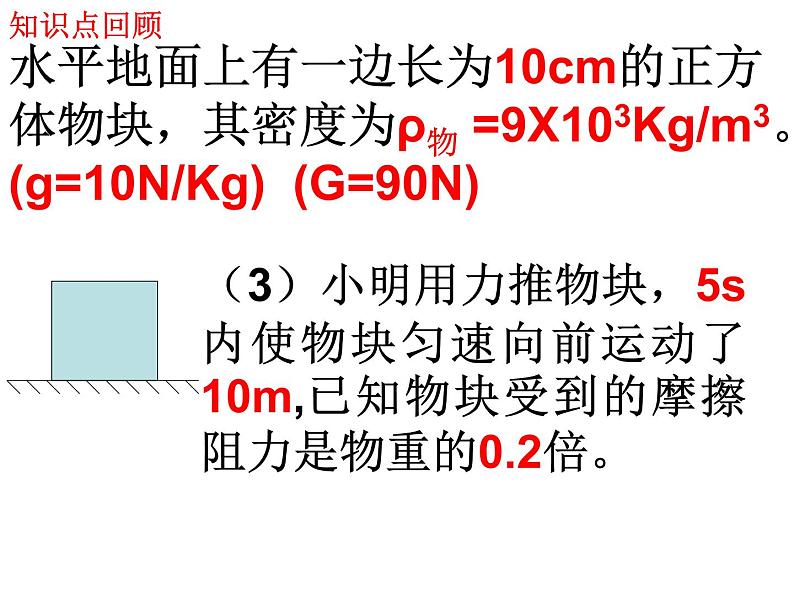

（3）小明用力推物块，5s内使物块匀速向前运动了10m,已知物块受到的摩擦阻力是物重的0.2倍。
水平地面上有一边长为10cm的正方体物块，其密度为ρ物 =9X103Kg/m3。 (g=10N/Kg) (G=90N)

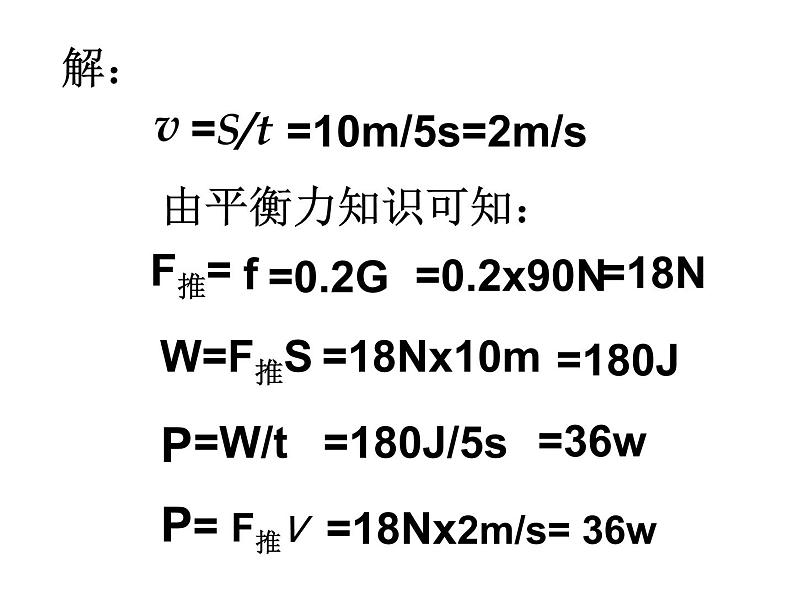

=10m/5s=2m/s
=18Nx2m/s= 36w

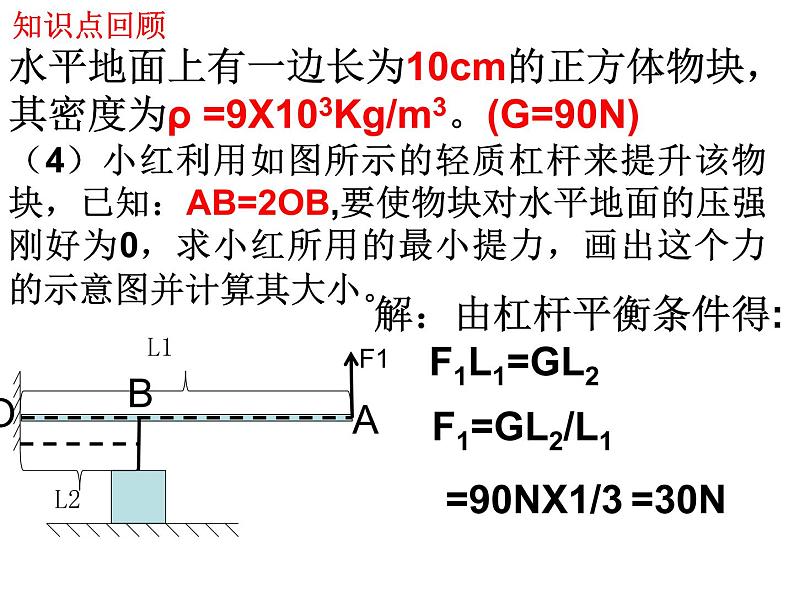

（4）小红利用如图所示的轻质杠杆来提升该物块，已知：AB=2OB,要使物块对水平地面的压强刚好为0，求小红所用的最小提力，画出这个力的示意图并计算其大小。
解：由杠杆平衡条件得: F1L1=GL2
水平地面上有一边长为10cm的正方体物块，其密度为ρ =9X103Kg/m3。(G=90N)
（5）小华用如图所示的力F1 ’提升物块，已知F1 ’ =52N，请做出F1 ’的力臂，并求出此时物块对水平地面的压强。
水平地面上有一边长为10cm的正方体物块，其密度为ρ物 =9X103Kg/m3。(G=90N; AB=2OB)
解：由杠杆平衡条件可知:F1 ’ L1’=F拉L2
由相互作用力及平衡力知识：F压=F支
F拉= F1 ’ L1’/L2
=90N-78N=12N
=12N/（0.1m）2
受力分析是解决力学计算题的基础，根据平衡力知识，会列力学平衡方程。常涉及到的知识有摩擦力、压强公式、浮力公式及公式的变形等进行考察。这部分知识考察内容较多，综合度较大，是学生做题时的难点。
(2015年河北省中考37题)如图所示，将边长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0。撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa,（OB=3OA，g取10N/kg）
（1）画出F2的力臂。（2）求合金块的质量。 （3）求F2的大小。
密度公式：ρ =m/V
重力公式：G= ρgV
压强公式： p=F/S
浮力公式：F= ρ液gv排
杠杆平衡：F1/F2=L2/L1
功率计算：P=W/t P=FV
解力学计算题要结合已知条件，和图像中所给的已知信息，可从待求量逐步推向已知量以公式为基础进行求解，也是解决力学计算题的方法之一。
例1：如图所示，用轻质薄木板AB做成杠杆，O为支点，OA＝OB＝1m，地面上一质量为1.5kg，边长为0.1m的实心正方体物块M用一不可伸长的细线系于OB的中点C，此时AB静止于水平位置，细线刚好被拉直。现将重为5N的小物块P放在O点的正上方的板上，力F的大小以及物体A的运动速度大小V随时间的变化图像如图乙所示。（g=10N/kg）
例1：如图所示，用轻质薄木板AB做成杠杆，O为支点，OA＝OB＝1m，地面上一质量为1.5kg，边长为0.1m的实心正方体物块M用一不可伸长的细线系于OB的中点C，此时AB静止于水平位置，细线刚好被拉直。现将重为5N的小物块P放在O点的正上方的板上，力F的大小以及物体A的运动速度大小V随时间的变化图像如图甲、乙所示。（g取10N/kg）
解： V=(0.1m)3=10-3m3密度公式：ρ =m/v =1.5kg/10-3m3=1.5x103kg/m3
例1:如图所示，用轻质薄木板AB做成杠杆，O为支点，OA＝OB＝1m，地面上一质量为1.5kg，边长为0.1m的实心正方体物块M用一不可伸长的细线系于OB的中点C，此时AB静止于水平位置，细线刚好被拉直。现将重为5N的小物块P放在O点的正上方的板上，力F的大小以及物体A的运动速度大小V随时间的变化图像如图甲、乙所示。（g取10N/kg）
（2）当t=7s时，小物块P所受摩擦力的大小 N，和方向 。
提示：图像中有已知信息
（3）若t2=8s时物块P距O点的距离为0.2 m，当物块P移动到t3时刻时，物块M对地面的压强为700Pa，求t2到t3时间段内推力F所做的功
解：由压强公式p=F/S得F压=ps=700Pax0.01m2=7N
受力分析：F支=F压=7N由平衡力知识得 F拉=mMg-F支=1.5kgx10N/kg-7N=8N
由杠杆平衡条件得：F拉/GP=L2/L1L2=(F拉/GP)XL1=(8N/5N)X0.5m=0.8m
由图像得 t2-t3时间段F=3NS=L2-0.2m =0.8m-0.2m=0.6mW=FS=3NX0.6m=1.8J
例2：小明的体重为500N，双脚与地面的接触面积为400cm2，一轻质直杆AB架在竖直杆OD上，如图所示。已知AO=2m，OB=1m，匀速提升水中正方体重物，重物上升的速度始终保持0.1m/s，重物被提出水面的过程（水面高度不变）A端绳的拉力与时间FA-t的图像如图2所示（g=10N/kg）
2、0-5sFA提升物重的功率
1、请画出开始提升重物时拉力FB的力臂L1
解：由图像得 0-5s FA=160N由功率公式PA=FAV=160NX0.1m/s=16W
例2：小明的体重为500N，双脚与地面的接触面积为400cm2，一轻质直杆AB架在竖直杆OD上，如图所示。已知AO=2m，OB=1m，匀速提升水中正方体重物，重物上升的速度始终保持0.1m/s，重物被提出水面的过程中（水面高度不变） A端绳的拉力与时间FA-t的图像如图2所示（g=10N/kg）
2、0--5s FA提升物重的功率
1、请画出开始提升重物时拉力FB的力臂
F浮= ρ水gV排
L=VΔt=0.1m/sx(7s-5s)=0.2m
=103kg/m3x10N/kgx(0.2m)3=80N
受力分析:由平衡力知识可知
G=F浮+FA=80N+160N=240N
例2：小明的体重为600N，双脚与地面的接触面积为400cm2，一轻质直杆AB架在竖直杆OD上，如图所示。已知AO=2m，OB=1m，匀速提升水中正方体重物，重物上升的速度始终保持0.1m/s，重物被提出水面的过程中（水面高度不变） A端绳的拉力与时间FA-t的图像如图2所示（g=10N/kg）
3、物体A的重力(240N)
4、当物体完全拉出水面时，小明对地的压强。
4、当物体完全拉出水面时，小明对地面的压强。
先在图中画出完全出水时动力臂和阻力臂
FB/G=L2/L1=OA/OB=2/1
FB=GL2/L1=240NX(2/1)=480N
F压=F支=G小明-F拉=600N-480N=120N
P=F压/S=120N/400m2=3000Pa
第一步：认真审题。明确现象和过程，确定给出的条件和题中隐含的条件，图像中包含有已知信息。
第二步：找关系。也就是针对题目中的内容确定解决问题的方向
第三步：受力分析是关键，从待求物理量逐步推导向已知量，或从已知量正向分析推导向待求量；通过分析，明确和已知量相关联的计算公式。
第四步：代入数据求解。把所用到的已知物理量的单位统一后，代入公式，正确计算。
