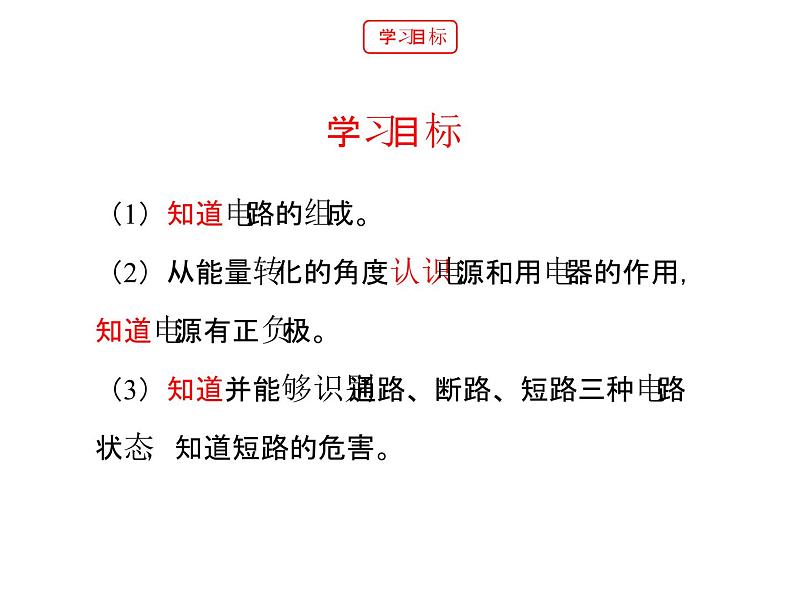

（1）知道电路的组成。（2）从能量转化的角度认识电源和用电器的作用，知道电源有正负极。（3）知道并能够识别通路、断路、短路三种电路状态，知道短路的危害。

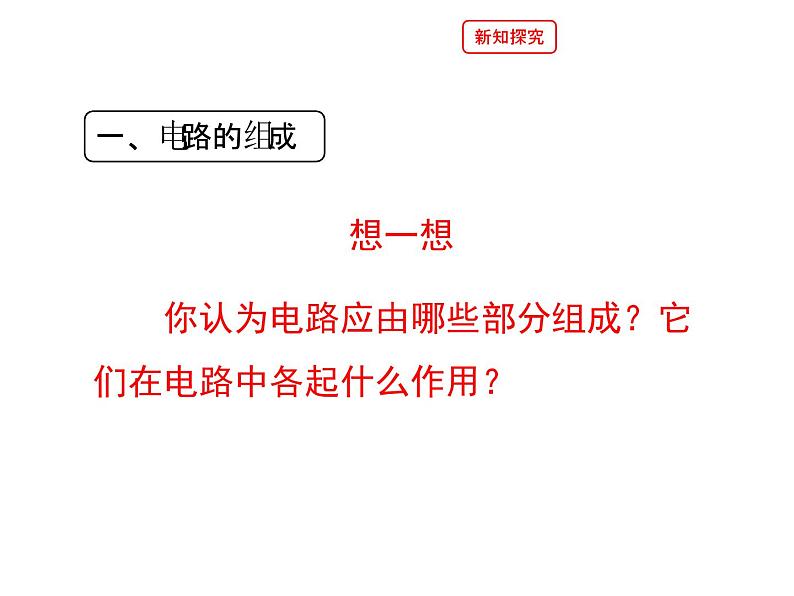

你认为电路应由哪些部分组成？它们在电路中各起什么作用？

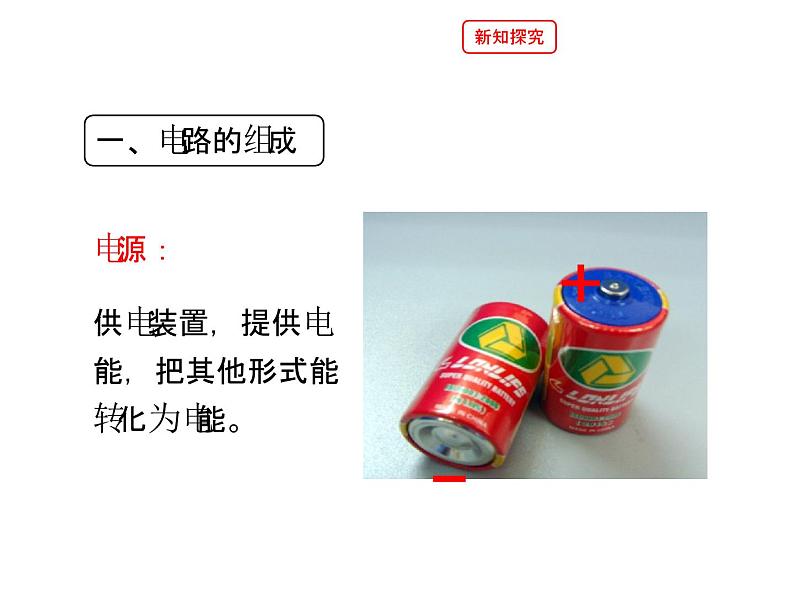

供电装置，提供电能，把其他形式能转化为电能。
用电元件，消耗电能，把电能转化为其他形式能。
控制电路通和断，控制电能的输送。
电流路径，输送电能的通道。

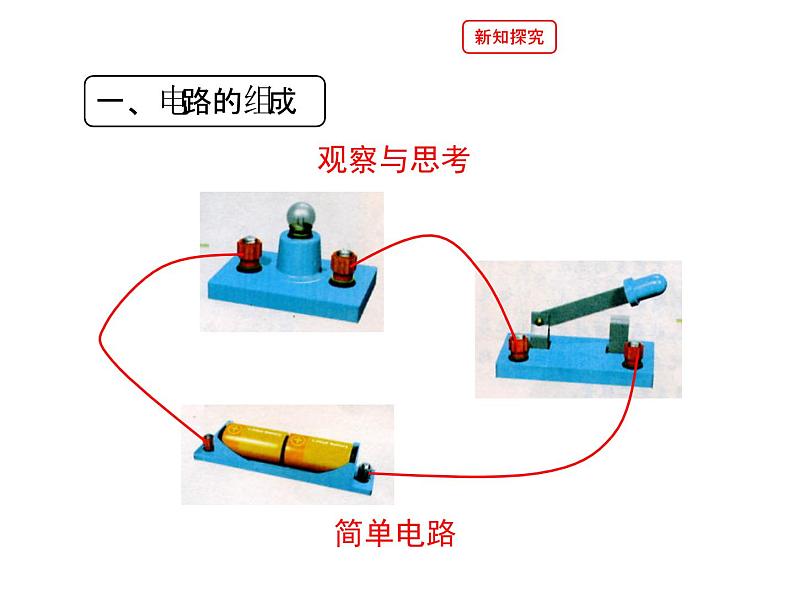

如图11-1所示，连接好电路后，闭合开关，灯泡发光。在图11-5甲所示的电路中，闭合开关，灯泡却不发光，这是为什么呢？
1、通路：处处连通的电路。
特点：电路中有电流，用电器工作。
2、断路：某处断开的电路。
特点：电路中无电流，用电器不工作。
3、短路的特点： 电路中电流很大，没有用电器。
短路的危害：烧坏电路（导线和电源），引发火灾。
通过本节课，你学到了什么？
电 源：供电元件，提供电能。用电器：用电元件，消耗电能。开 关：控制电路的通断，控制电能的输送。导 线：电流路径，输送电能通道。
1、下列关于电路的说法错误的是（ ） A、电源是提供电能的装置 B、只有电路闭合时，电路中才有电流 C、电流沿着“正极→用电器→负极→”的方向流动 D、用电器是将其它形式的转化为电能的装置
2、在图所示的电路中，当开关闭合时，小灯泡能够发光的是( )
