物理九年级全册电能表与电功教学课件ppt

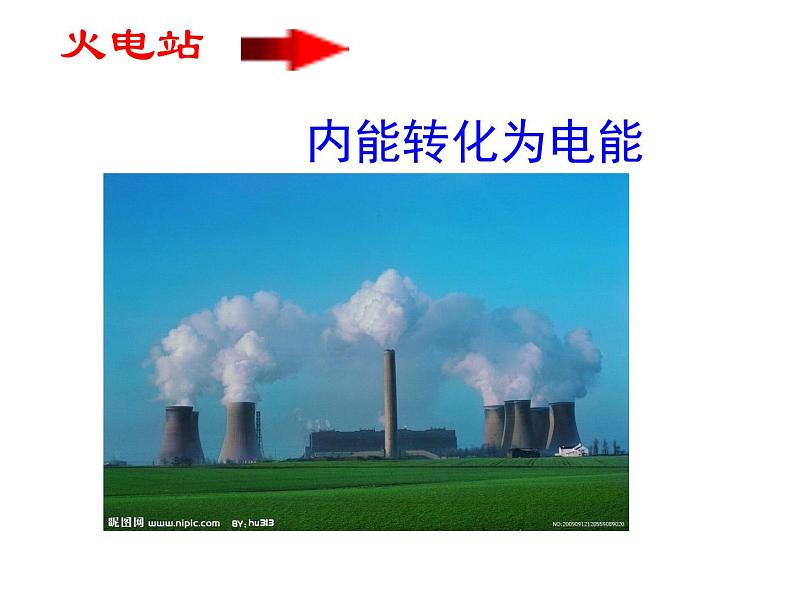

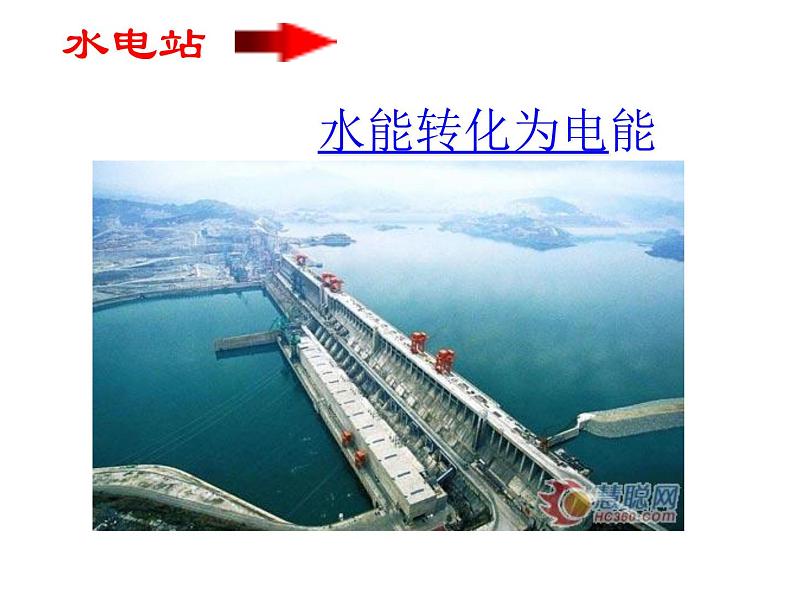

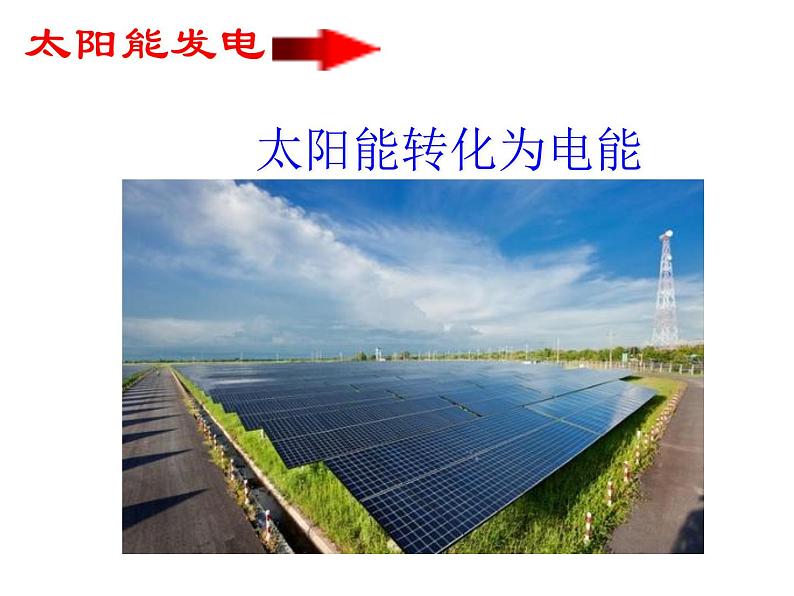

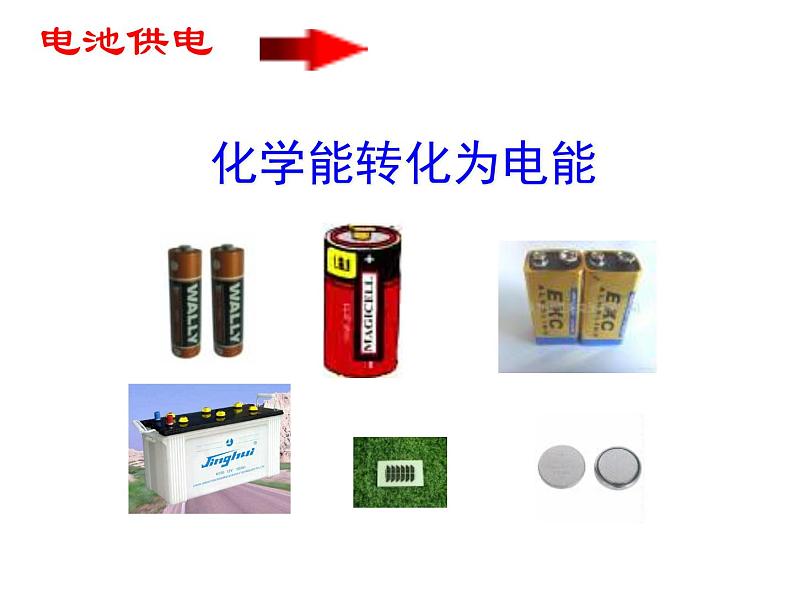

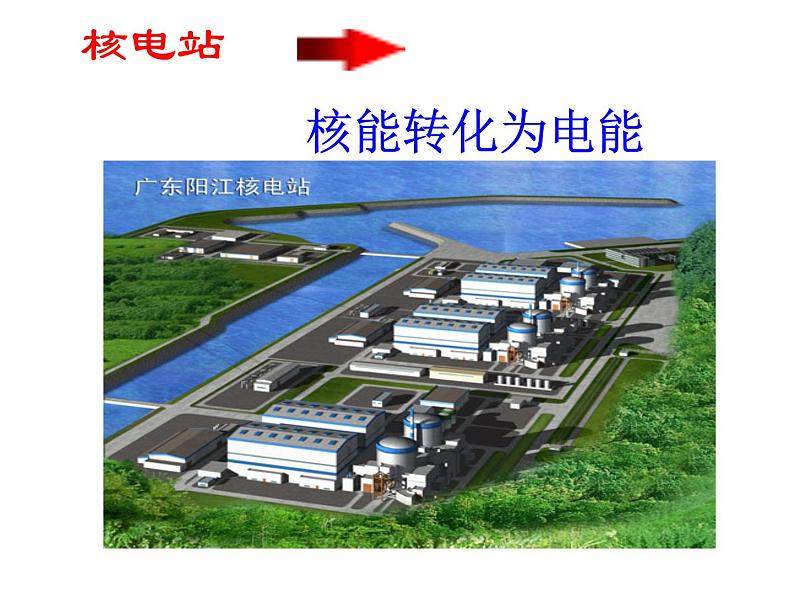

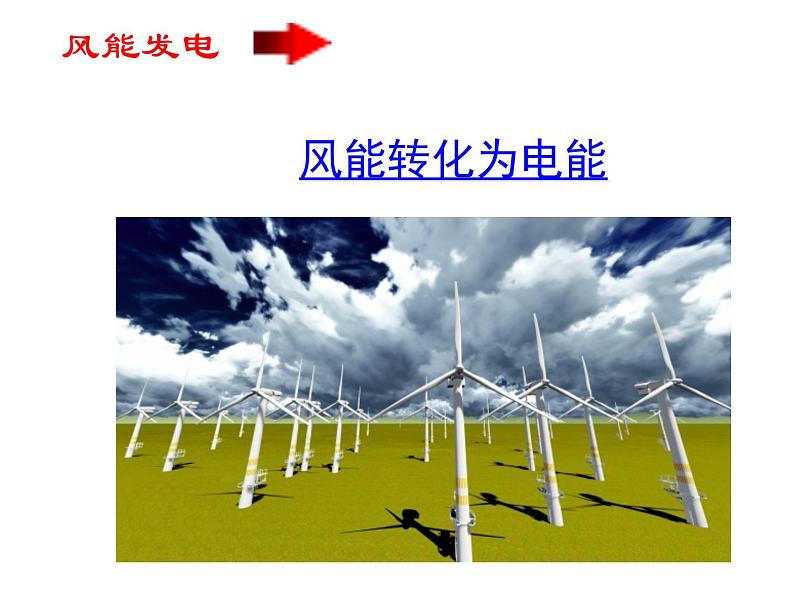

这是一份物理九年级全册电能表与电功教学课件ppt，共32页。PPT课件主要包含了风能转化为电能，水电站，水能转化为电能，火电站，内能转化为电能，核电站，核能转化为电能，太阳能发电，太阳能转化为电能，电池供电等内容，欢迎下载使用。

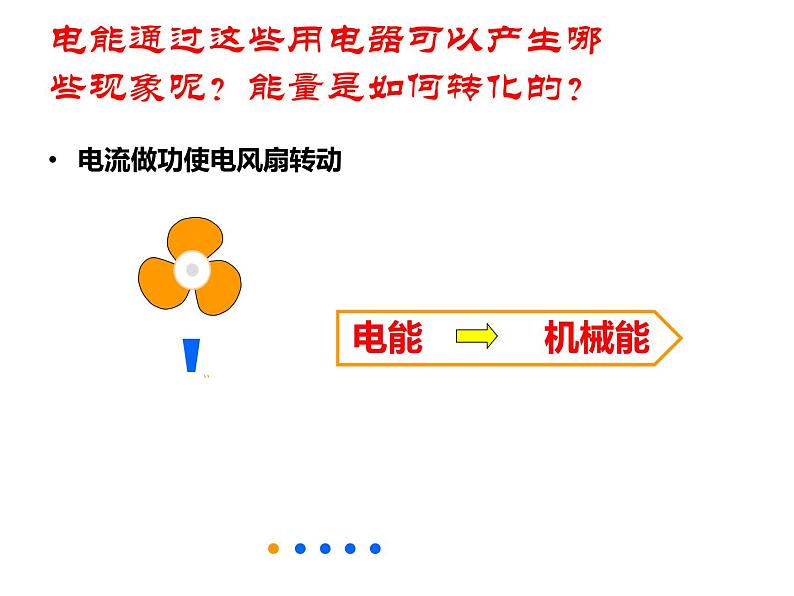

电能通过这些用电器可以产生哪些现象呢？能量是如何转化的？
电流做功使电灯发光发热
生活中常用的单位： 1度电=1千瓦时（kW·h)国际单位制： 焦(J) 换算：1kW·h=3.6x106J
1kW·h能让家用电器工作多长时间？
你家一个月要交多少电费?夏天多还是冬天多?说明了什么?供电部门是根据什么来收缴电费的?
家庭电路中,电能表的作用是什么?
——测量用电器在一段时间内所消耗电能的仪表
每消耗1KW·h的电能，表盘转1200圈.
标定电流为5A,即允许通过的最大电流为5A，
例1：小明家2006年1月底与2月底电能表的示数如图所示,请计算,小明家2月份消耗了多少电能?
若1KWh电费为0.52元,应付多少电费?
4378.4KWh-4367.2KWh
111.2KWh×0.52元/KWh
①长时间消耗的电能： W＝前后两次读数之差（kw·h）
转盘每转一转消耗的电能： W1＝1/1200 （kw·h）； 总消耗的电能W总＝(1/1200) ×60（kw·h）=0.05（kw·h）=0.05×3.6×106J=1.8×105J
例2：如图电能表在5min内转盘转了60转，则消耗的电能是多少？
电流做功时，电能转化为什么能?
水流做功时重力势能转化为动能。
从能量转化的角度归纳：用电器工作时有何共同点
电流做功的过程就是电能转化为其他形式的能的过程。电流做了多少功，就有多少电能转化为其他形式的能。
电功(即电能)，用字母W 表示。
电流做功的实质 (即:用电器工作时的共同点)
有多少电能转化成其他形式的能
电流通过白炽灯做功100J
电流做功100J=电能减少100J=转化为其他形式能量100J=灯泡消耗电能100J
电功与哪些因素有关呢？
实验1：电功的大小与哪些因素有关
电压、电流相同的情况下，通电时间越长，用电器消耗的电能越多，即电流做功越多
通电时间相同的情况下，用电器两端电压越大，通过用电器的电流越大，则消耗的电能越多，即电流做功越多
U——电压——伏特 I ——电流——安培t ——时间——秒 W——电功——焦耳
电流在某段电路上所做的功W，等于这段电路两端的电压U、电路中的电流I和通电时间t的乘积。
有关电功计算的导出公式
一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电1h消耗了多少电能？
解：W=UIt =220V× 0.35A× 3600s =2.772×105J答：电烙铁通电1h消耗2.772×105J的电能
