初中物理人教版九年级全册第3节 测量小灯泡的电功率图文免费课件ppt
展开

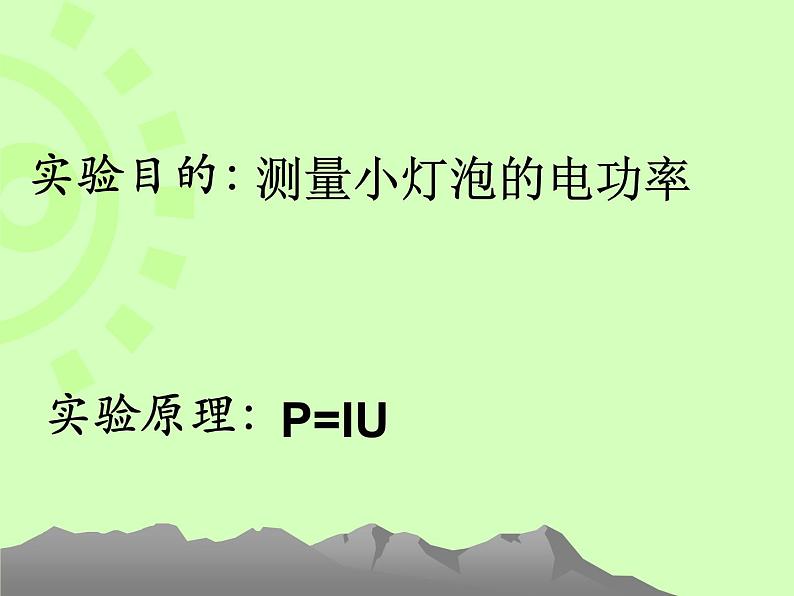

这是一份初中物理人教版九年级全册第3节 测量小灯泡的电功率图文免费课件ppt,共16页。PPT课件主要包含了实验原理,测量小灯泡的电功率,PIU,实验电路图,实验器材,电流表,电压表,想一想,实验记录表,分析和论证等内容,欢迎下载使用。

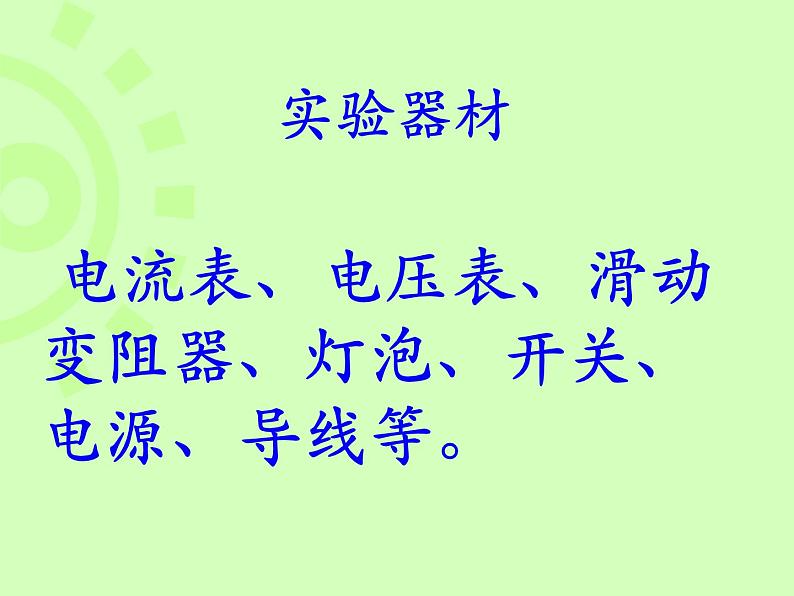

电流表、电压表、滑动变阻器、灯泡、开关、电源、导线等。

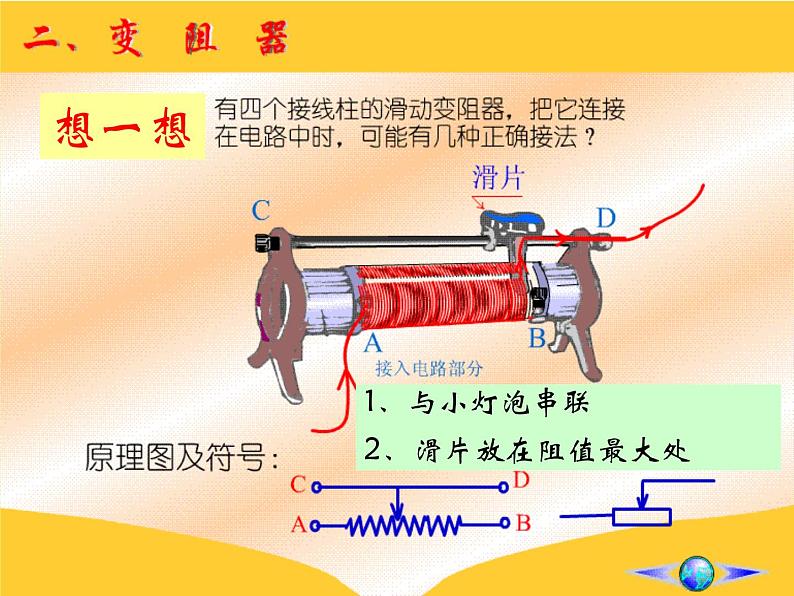

1、与小灯泡串联2、滑片放在阻值最大处

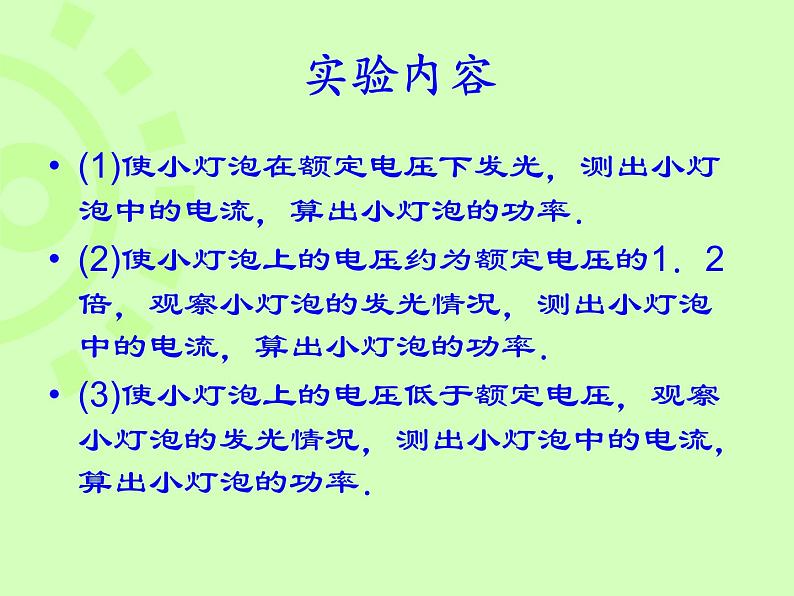

实验步骤1、按电路图连接电路。2、使小灯泡在额定电压下发光,测出小灯泡中的电流,并将电压和电流值填入表格中。3、使小灯泡上的电压约为额定电压的1.2倍,观察小灯泡的发光情况,测出小灯泡中的电流,并将电压和电流值填入表格中。4、使小灯泡上的电压低于额定电压,观察小灯泡的发光情况,测出小灯泡中的电流,并将电压和电流值填入表格中。
小灯泡实际消耗的电功率不一定等于额定功率。
当小灯泡U实=U额时,P实=P额;
当小灯泡U实>U额时,P实>P额;
当小灯泡U实
