2022年云南省中考物理专题练10-安全用电+电和磁

这是一份2022年云南省中考物理专题练10-安全用电+电和磁，共16页。

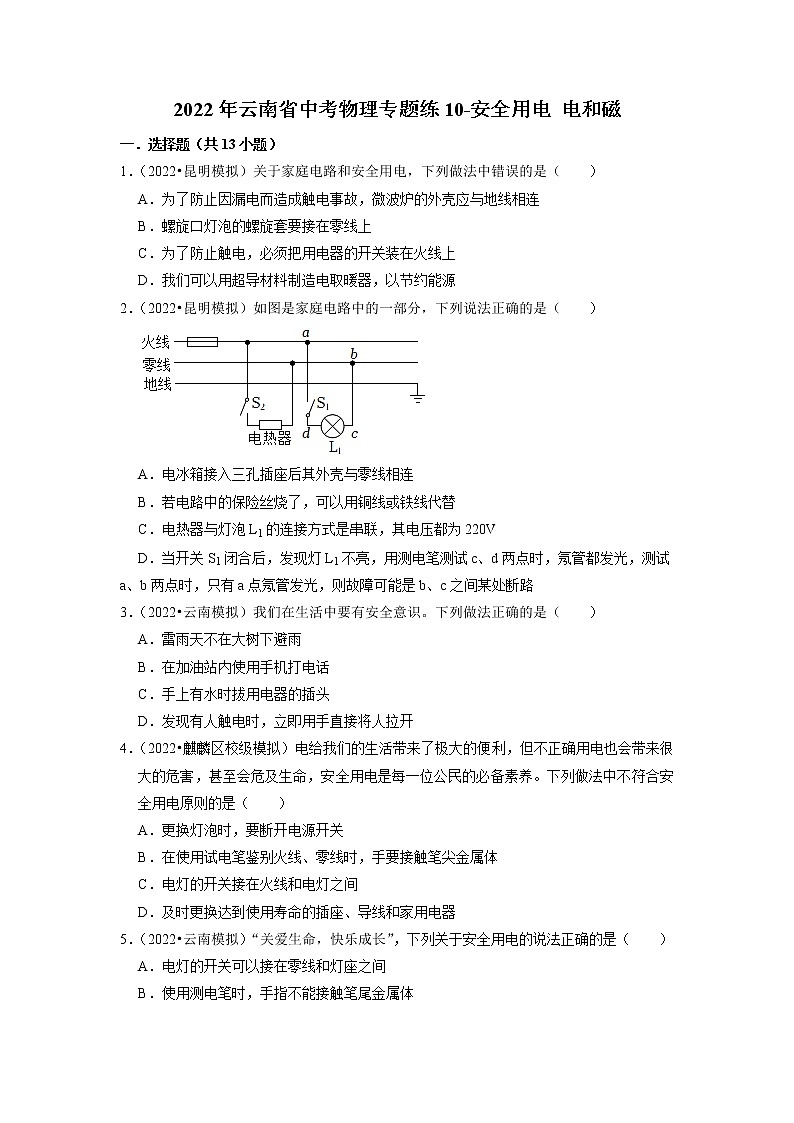

2022年云南省中考物理专题练10-安全用电 电和磁
一．选择题（共13小题）
1．（2022•昆明模拟）关于家庭电路和安全用电，下列做法中错误的是（　　）
A．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连
B．螺旋口灯泡的螺旋套要接在零线上
C．为了防止触电，必须把用电器的开关装在火线上
D．我们可以用超导材料制造电取暖器，以节约能源
2．（2022•昆明模拟）如图是家庭电路中的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后其外壳与零线相连
B．若电路中的保险丝烧了，可以用铜线或铁线代替
C．电热器与灯泡L1的连接方式是串联，其电压都为220V
D．当开关S1闭合后，发现灯L1不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路
3．（2022•云南模拟）我们在生活中要有安全意识。下列做法正确的是（　　）
A．雷雨天不在大树下避雨
B．在加油站内使用手机打电话
C．手上有水时拔用电器的插头
D．发现有人触电时，立即用手直接将人拉开
4．（2022•麒麟区校级模拟）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命，安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．更换灯泡时，要断开电源开关
B．在使用试电笔鉴别火线、零线时，手要接触笔尖金属体
C．电灯的开关接在火线和电灯之间
D．及时更换达到使用寿命的插座、导线和家用电器
5．（2022•云南模拟）“关爱生命，快乐成长”，下列关于安全用电的说法正确的是（　　）
A．电灯的开关可以接在零线和灯座之间
B．使用测电笔时，手指不能接触笔尾金属体
C．选用插座时，所有家用电器都使用两孔插座
D．一旦发生触电事故，应先切断电源再进行抢救

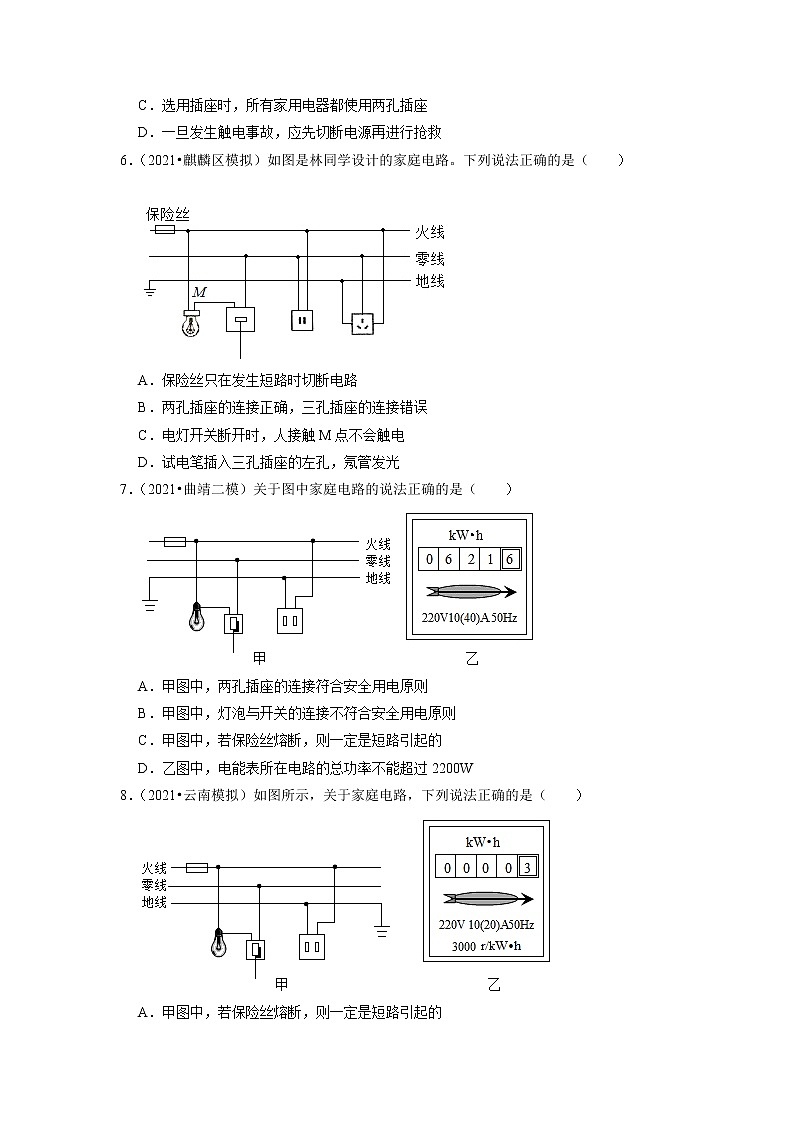

6．（2021•麒麟区模拟）如图是林同学设计的家庭电路。下列说法正确的是（　　）


A．保险丝只在发生短路时切断电路
B．两孔插座的连接正确，三孔插座的连接错误
C．电灯开关断开时，人接触M点不会触电
D．试电笔插入三孔插座的左孔，氖管发光
7．（2021•曲靖二模）关于图中家庭电路的说法正确的是（　　）

A．甲图中，两孔插座的连接符合安全用电原则
B．甲图中，灯泡与开关的连接不符合安全用电原则
C．甲图中，若保险丝熔断，则一定是短路引起的
D．乙图中，电能表所在电路的总功率不能超过2200W
8．（2021•云南模拟）如图所示，关于家庭电路，下列说法正确的是（　　）

A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，若铝盘转动30圈，则用电器消耗的电能为0.01J

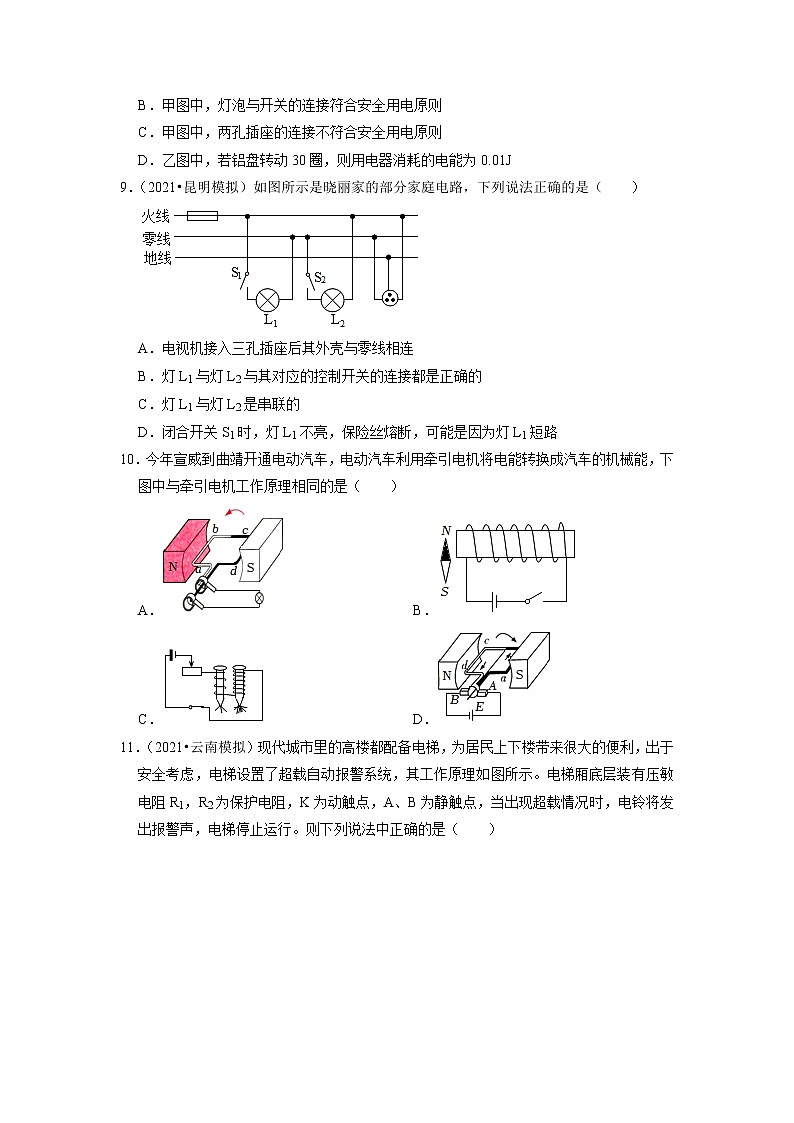

9．（2021•昆明模拟）如图所示是晓丽家的部分家庭电路，下列说法正确的是（　　）

A．电视机接入三孔插座后其外壳与零线相连
B．灯L1与灯L2与其对应的控制开关的连接都是正确的
C．灯L1与灯L2是串联的
D．闭合开关S1时，灯L1不亮，保险丝熔断，可能是因为灯L1短路
10．今年宣威到曲靖开通电动汽车，电动汽车利用牵引电机将电能转换成汽车的机械能，下图中与牵引电机工作原理相同的是（　　）
A． B．
C． D．
11．（2021•云南模拟）现代城市里的高楼都配备电梯，为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示。电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行。则下列说法中正确的是（　　）

A．电磁铁磁性的强弱与电流的方向有关
B．电磁铁是根据电磁感应原理工作的
C．如图所示的电磁铁上方为N极
D．电梯超载时报警，说明压敏电阻的阻值随压力的增大而减小
12．（2021•峨山县模拟）下列说法正确的是（　　）
A．地磁南极在地理南极附近
B．注射器利用了连通器的原理
C．物体从高处由静止落下时是重力势能转化为动能
D．两轻质小球相互吸引，它们一定带异种电荷
13．（2021•峨山县模拟）如图所示的电路，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（　　）

A．电磁铁的上端为N极
B．电磁铁周围存在磁感线
C．将滑动变阻器的滑片向右滑动，电磁铁的磁性增强
D．将滑动变阻器的滑片向左滑动，电磁铁的磁极会对调
二．填空题（共5小题）
14．（2022•砚山县一模）如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是 　 　；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与 　 　相连，以防止触电事故的发生。

15．（2021•禄劝县模拟）如图所示，电工师傅用一只标有“220V 80W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”，当闭合S，S1和S2时L0L1和L2都发光较暗，说明L1和L2所在的支路　 　（选填“断路”、“短路”和“通路”），若只断开开关S2，会观察到电灯L0跟开关S，S1和S2都闭合时相比将　 　（选填“变亮”“变暗”或“不变”）。

16．（2022•云南模拟）今年经常下暴雨，小明担心家里车库中的小车被水淹，从而设计了如图所示的车库积水自动报警器原理图，图中A、B位置可以安装电铃或LED灯，要求车库没有积水时，LED灯亮，车库有积水时，电铃响。电铃工作时利用了电流的 　 　效应；电铃应该安装在图中的 　 　（选填“A”或“B”）位置。

17．（2022•昆明模拟）a、b两个磁极间的磁感线分布如图所示，a端磁极是 　 　极。若Q点是闭合回路中一段导线的横截面，则此段导线应该 　 　（填“左右”或“上下”）运动才能在导线中产生感应电流。

18．（2022•云南模拟）如图，这是某电梯的自动控制电路，R是一个安装在电梯上的压敏电阻，可以实现电梯在无人乘坐时运行速度变慢，从而节约用电。则压敏电阻的阻值随压力的增大而 　 　，当所有人走出电梯后，电磁铁的磁性将 　 　（选填“增强”、“减弱”或“不变”）。

三．作图题（共3小题）
19．（2021•云南模拟）如图所示，请用笔画线代替导线正确连接电路，要求开关控制灯泡。


20．（2021•陆良县二模）如图所示，请在符合安全用电原则的前提下，用笔画线代替导线，将三孔插座、螺口灯泡和控制螺口灯泡的开关接入电路中。

21．（2022•昆明模拟）闭合开关后，小磁针静止时如图所示，请你画出磁感线的方向和在括号里标出电源的“+”极和“﹣”极。

四．实验探究题（共4小题）
22．（2022•五华区一模）小娟为了弄清电动机的工作原理，做了如下实验：
（1）她利用图所示装置探究磁场对通电导体的作用，为了使实验顺利进行，导体棒ab应选用 　 　（选填“铁棒”或“铜棒”）；
（2）闭合开关时，发现导体棒ab向右运动，若只对调磁体两极，再次闭合开关，观察到导体棒ab将向左运动，说明磁场对通电导体的作用力的方向与 　 　方向有关，这一过程中电能主要转化为 　 　能；
（3）将导体棒换成线圈放入磁场中，如图甲所示，闭合开关，ab边中电流方向是从a至b，此时ab边受到磁场对它竖直向上的力，使线圈顺时针转动，当线圈转至如图乙所示的位置时，ab边中电流方向
　 　发生改变（选填“会”或“不会”），此时ab边所受磁场对它作用力的方向不变，力会阻碍线圈继续转动；

（4）为使电动机的线圈能持续转动，在如图甲所示结构的基础上加上两个半铜环，用电刷与铜环接触，如图丙所示。当线圈转至图丙所示的位置时，电流方向从a至b，ab边所受磁场对它作用力方向竖直向上，线圈转至图丁所示的位置时，ab边中电流方向从 　 　，ab边所受磁场对它作用力的方向 　 　，从而使得线圈能够持续转动，所加的这个结构称为 　 　。

23．（2022•砚山县一模）为了探究电与磁的关系，小华做了如下两个实验探究。

（1）用如图甲所示实验装置来探究通电螺线管周围的磁场；
①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图甲所示，说明通电螺线管周围的磁场跟 　 　磁体的磁场相似，图中 　 　（选填“左”或“右”）端是螺线管的N极。
②对调电源的正负极，重复上述实验，发现小磁针的指向与之前相反，说明通电螺线管的极性跟 　 　有关，断开开关后，小磁针静止时，　 　极指向地理南极。
（2）如图乙所示是“探究什么情况下磁可以生电”的实验装置，用棉线将一段导体ab悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体ab和灵敏电流计（电流表）连接起来，组成了闭合电路。
序号
磁体（磁极）放置方式
导体ab运动情况
电流计指针偏转情况
1
上N下S
静止
不偏转
2
竖直向上运动
不偏转
3
竖直向下运动
不偏转
4
上N下S
向左运动
向右偏转
5
向右运动
向左偏转
6
上S下N
向左运动
向左偏转
7
向右运动
向右偏转
③在老师的指导下，兴趣小组对实验方案进行完善后，观察到的现象如表所示，由此可知：闭合电路的一部分导体在磁场中做 　 　运动时，电路中会产生感应电流。
④比较第4、5（或6、7）次实验可以得出：导体中产生感应电流时，感应电流的方向与 　 　方向有关。比较第4、6（或5、7）次实验可以得出：导体中产生感应电流时，感应电流的方向与 　 　方向有关。
⑤利用这一原理，人们在生产生活中制成了 　 　。
24．（2022•云南模拟）如图是探究闭合电路的一部分导体在磁场中运动时，产生的感应电流方向与哪些因素有关的实验情景。

（1）图甲中，磁体两极正对区域磁感线的箭头方向是竖直向 　 　（选填“上”或“下”）；灵敏电流计的作用是用来检测 　 　的。
（2）箭头表示导体的运动方向，比较图甲和乙，说明感应电流方向与磁场方向有关；比较图 　 　，说明感应电流方向与导体运动方向有关。
（3）观察图丁发现灵敏电流计指针不偏转，将导体运动方向改为向下，观察到同样的现象；此时还应该改变　 　的方向进行一些操作，才可以得出以下结论：当导体沿 　 　方向运动时，闭合电路中不会产生感应电流。
（4）小明做了如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，说明此时闭合回路中有 　 　产生；cd的运动过程是 　 　能转化成机械能，利用该原理可以制成 　 　。

25．（2022•河南模拟）如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做　 　运动时导体中会产生感应电流。此实验过程能量转化情况是　 　。
（2）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明　 　。
（3）闭合开关后，当导体ab向左运动时，电流表指针向右偏转，将蹄形磁体南北极对调，使导体ab向左运动，此时电流表指针向　 　（选填“左”或“右”）偏转。
（4）闭合开关后，导体ab静止不动，电流表指针　 　（选填“偏转”或“不偏转”）；小明不小心碰了一下蹄形磁体左右晃动，此时电流表指针　 　（选填“会”或“不会”）偏转。
（5）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动　 　，观察两次实验中的　 　，然后进行分析与判断。


2022年云南省中考物理专题练10-安全用电 电和磁
参考答案与试题解析
一．选择题（共13小题）
1．【解答】解：A、为了防止因漏电而造成触电事故的，微波炉外壳应与地线相连，故A正确；
B、螺丝口灯泡在连接时，螺丝套一定要接在零线上，以防止换灯泡时发生触电事故，故B正确；
C、用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故，故C正确；
D、超导体的电阻为零，超导应用于电能的输送和电动机的线圈，不能制作取暖器等电热器，故D错误。
故选：D。
2．【解答】解：
A、电冰箱插入三孔插座能使电冰箱金属外壳接地，不是使其外壳与零线相连，故A错误；
B、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、电热器与灯泡L1工作时互不影响，是并联的，其两端的电压都为220V，故C错误；
D、闭合开关后，c点和d点都能使氖管发光，说明电流可以流经灯泡，即可以到达c点；而测试b点时，氖管不发光，说明电流无法到达b点；因此，电流能到达c，却不能到达b，说明bc之间某处断路，故D正确。
故选：D。
3．【解答】解：A、雷电是高空云层放电，高大的树木、建筑物等易将电流导向大地，所以雷雨天躲在大树底下避雨非常危险，故A正确；
B、加油站内有大量可燃气体，在加油站使用手机打电话可能产生电火花，从而引起爆炸，故B错误；
C、生活水是导体，手上有水时拔用电器的插头，容易造成触电事故，故C错误；
D、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，不能用手直接将人拉开，故D错误。
故选：A。
4．【解答】解：A、更换灯泡、维修电器时容易碰到金属部分，切断电源可以保证金属部分不带电，不发生触电事故。故A符合安全用电原则；
B、使用试电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线；手不能接触笔尖金属体，否则会引起触电事故。故B不符合安全用电原则；
C、家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电。故C符合安全用电原则；
D、插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电事故，应该及时更换。故D符合安全用电原则。
故选：B。
5．【解答】解：
A、根据安全用电的原则，开关要连接在火线和用电器之间，故A错误；
B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B错误；
C、有金属外壳的家用电器应使用三孔插座，当用电器的金属外壳漏电时，电流会通过地线流入大地，能防止触电事故的发生，所以，不是所有家用电器都使用两孔插座，故C错误；
D、发生触电事故时，千万不能用手去拉触电者，首先要立即切断电源再采取措施抢救触电者，故D正确。
故选：D。
6．【解答】解：
A、家庭电路发生短路或总功率过大时都会引起干路电流过大，保险丝熔断，故A错误；
B、据图可知，两孔插座的接法正确，三孔插座的左孔接的是地线，上孔接的是零线，接法错误，故B正确；
C、电灯开关断开时，图中M点通过灯泡与火线连接，所以接触M点会发生触电事故，故C错误；
D、三孔插座的左孔接的是地线，所以试电笔插入左孔，氖管不发光，故D错误。
故选：B。
7．【解答】解：
A、甲图中，插座的左孔接地线，右孔接火线，不符合于两孔插座“左零右火”接法，不符合安全用电原则，故A错误。
B、甲图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故B正确。
C、保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故C错误。
D、电能表上标有 10（40）A，10A指标定电流，40A是允许通过的最大电流，则电能表所在电路的最大总功率P＝UI＝220V×40A＝8800W，故D错误。
故选：B。
8．【解答】解：
A、保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故A错误；
B、甲图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故B错误；
C、甲图中，插座的左孔接地线，右孔接火线，不符合于两孔插座“左零右火”接法，不符合安全用电原则，故C正确；
D、用电器消耗的电能：W=303000kW•h＝0.1kW•h，故D错误。
故选：C。
9．【解答】解：A、电视机插入三孔插座能使电视机金属外壳接地，不是使其外壳与零线相连，故A错误；
B、开关要接在火线和灯之间，所以灯L1与其对应的控制开关的连接是正确的，灯L2与其对应的控制开关的连接是错误的，故B错误；
C、灯L1与灯L2在工作时，互不影响，为并联，故C错误；
D、闭合开关S1时，不会使电路中总功率过大，保险丝熔断，原因是灯L1短路，使得电灯不亮，故D正确。
故选：D。
10．【解答】解：电动机是利用通电导体在磁场中受力运动的原理制成的，工作时将电能转换成机械能。
A、该图中没有电源，是交流发电机工作图，其原理是电磁感应现象，是将机械能转化为电能，与牵引电机工作原理不同，故A不符合题意；
B、该图是研究通电螺线管的NS极，与牵引电机工作原理不同，故B不符合题意；
C、该图是探究电磁铁的磁性强弱与哪些因素有关，与牵引电机工作原理不同，故C不符合题意；
D、该图是直流电动机工作图，其原理是通电线圈在磁场中会受力转动，是将电能转化为机械能，与牵引电机工作原理相同，故D符合题意。
故选：D。
11．【解答】解：AB、电磁铁是根据电流的磁效应制成的，电磁铁磁性的强弱与电流的大小和线圈的匝数的多少有关，与电流的方向无关，故AB错误；
C、由图可知，电流从下方流入，上方流出，根据安培定则可知，电磁铁下方为N极，上方为S极，故C错误；
D、超载时，压力增大，电磁铁的磁性变大，能把衔铁吸下，说明电路中的电流是变大的，即总电阻是减小的，所以压敏电阻的阻值随压力的增大而减小，故D正确。
故选：D。
12．【解答】解：A、地磁南极在地理北极附近，故A错误；
B、注射器不是上端开口、下部连通的容器，不是连通器，故B错误；
C、物体从高处由静止下落，高度减小，速度增大，重力势能减小，动能增大，重力势能转化为动能，故C正确；
D、两个轻质小球相互吸引，则它们可能带异种电荷，也可能一个带电、另一个不带电（带电体可以吸引轻小物体），故D错误。
故选：C。
13．【解答】解：
A、根据安培定则可知，电磁铁的上端为N极，故A正确；
B、电磁铁周围存在磁场，但没有磁感线，磁感线是为了描述磁场的性质而引入的曲线，故B错误；
C、将滑动变阻器的滑片向右滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故C错误；
D、电磁铁的磁极与电流的大小无关，所以移动滑片时，磁极不会对调，故D错误。
故选：A。
二．填空题（共5小题）
14．【解答】解：如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，这说明a、b、c与火线是接通的；测试d点试电笔的氖管不发光，说明d与火线之间是断开的，所以故障是cd之间断路；
使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触电事故的发生。
故答案为：cd断路；大地。
15．【解答】解：
当闭合S，S1和S2时，L0L1和L2都发光较暗，这说明电路中有电流，是通路；此时L1和L2并联后与L0串联在电路中，根据串联电路的电压规律可知，每个用电器两端的电压都小于电源电压，所以发光较暗；若只断开开关S2，会观察到电灯L0跟开关S，S1和S2都闭合时相比，根据串并联电路的电阻关系可知，此时电路中的总电阻变大，总电流减小，灯泡L0的功率变小，所以L0会变暗。
故答案为：通路；变暗。
16．【解答】解：电铃的主要部件是电磁铁，电磁铁利用了电流的磁效应；
车库没有积水时，电磁铁不具有磁性，不会吸引衔铁，LED灯亮，说明A为LED灯；车库有积水时，左侧控制电路接通，电磁铁通电，电磁铁会具有磁性，能吸引衔铁，使得B的电路接通，电铃发出声音，所以电铃应安装在图中的B位置。
故答案为：磁；B。
17．【解答】解：磁体外部的磁感线是从N极到S极，由图可知，磁感线是从a到b的，所以a端为N极；
若Q点是闭合回路中一段导线的横截面，则此段导线应该上下运动时，做切割磁感线运动，导线中才产生感应电流。
故答案为：N；上下。
18．【解答】解：电梯在无人乘坐时压力减小，运行速度变慢，通过电动机的电流变小，根据欧姆定律可知，此时电路中的总电阻变大，这说明衔铁与触点1接触；此时的衔铁被弹簧拉起，说明电磁铁对衔铁的吸引力变小，电磁铁的磁性变小，通过电磁铁的电流变小，根据欧姆定律可知，控制电路中的总电阻变大，即R的阻值变大，所以压敏电阻的阻值随压力的增大而减小；
当所有人走出电梯后，压敏电阻受到的压力变小，电阻变大，根据欧姆定律可知，通过电磁铁的电流变小，电磁铁的磁性将减弱。
故答案为：减小；减弱。
三．作图题（共3小题）
19．【解答】解：（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能“切断火线”，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：

20．【解答】解：由图知，三根电线分别为火线、零线和地线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

21．【解答】解：由图知小磁针的右端为S极、左端为N极，自由静止时靠近螺线管的右端，所以螺线管的右端为S极，在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向右的；
利用螺线管的左端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，电源的左端为负极、右端正极。如下图所示：

四．实验探究题（共4小题）
22．【解答】解：（1）探究磁场对电流的作用时，因为磁体能够吸引磁性材料（铁、钴、镍等），所以通电导体不能为磁性材料，故不能选择铁棒进行实验，而是铜棒；
（2）闭合开关时，发现导体棒ab向右运动，若只对调磁体两极，再次闭合开关，观察到导体棒ab将向左运动，说明磁场对通电导体作用力的方向与磁场方向有关，在这一过程中消耗电能，得到机械能，即将电能主要转化为机械能；
（3）甲图中闭合开关，ab边中电流方向是从a至b，此时ab边受到磁场对它竖直向上的力，使线圈顺时针转动，当线圈转至如图乙所示的位置时，ab边中电流方向仍然从a到b，ab边受到磁场对它的力仍然竖直向上，这时力会阻碍线圈继续转动；
（4）如图丙所示。当线圈转至图丙所示的位置时，电流方向从a至b，ab边所受磁场对它作用力方向竖直向上，线圈转至图丁所示的位置时，ab边中电流方向从b至a，此时ab边所受磁场对它作用力的方向改变，即竖直向下，所加的这个结构称为换向器，其作用是当线圈转过平衡位置时自动改变线圈中电流的方向。
故答案为：（1）铜棒；（2）磁场；机械；（3）不会；（4）b至a；竖直向下；换向器。
23．【解答】解：（1）①由图可看出，通电螺线管外部的磁场与条形磁体的磁场相似；根据安培定则或可根据图片左右两侧小磁针方向可知，螺线管的右端是N极；
②对调电源的正负极重复上述实验，电流的方向发生了变化，小磁针的指向与之前相反，说明通电螺线管的极性跟电流方向有关；断开开关后，在地磁场的作用下，小磁针静止时S极指向南方；
（2）③观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流；
④比较第4、5（或6、7）次实验可以得出闭合电路的一部分导体在磁场中做切割磁感线运动，导体中感应电流的方向与导体的运动方向有关；
比较第4、6（或5、7）次实验可以得出：导体中产生感应电流时，感应电流的方向与磁场方向有关；
⑤在此实验过程中，能量转化情况是机械能转化为电能，利用这一原理，人们在生产生活中制成了发电机。
故答案为：（1）①条形；右；②电流方向；S；（2）③切割磁感线；④导体的运动；磁场；⑤发电机。
24．【解答】解：
（1）在磁体外部磁感线总是从N极出发指向S极，如图所示此时两极正对区域磁感线的箭头方向是竖直向上；灵敏电流计是用来检测感应电流的仪表；
（2）图乙和图丙中，磁场方向相同，不同的是导体运动方向，电流计指针的偏转方向不同，说明感应电流的方向与导体运动方向有关；
（3）改变切割磁感方向（如水平），使闭合电路的一部分导体在磁场中做水平向左（或向右）运动时观察是否会产生感应电流，才可以得出以下结论：当导体沿磁感线方向运动时，闭合电路中不会产生感应电流；
（4）由题干图可知：闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，说明此时闭合回路中有电流产生；此装置中的cd相当于放入磁场中的通电导体，据通电导体在磁场中受力的作用，故cd受力运动，它是将电能转化为机械能的过程；电动机是利用通电导线在磁场中受力作用的原理工作的。
故答案为：（1）上；感应电流；（2）乙和丙；磁感线；（3）磁场；磁感线；（4）电动机。
25．【解答】解：（1）闭合开关后，当导体ab向左或向右运动时，导体切割磁感线，电流表指针偏转；当导体ab向上或向下运动时，没有切割磁感线，电流表指针不偏转；这说明闭合电路中的部分导体在磁场中做切割磁感线运动才会产生感应电流；导体在磁场中运动，消耗了机械能，产生了电能，所以产生感应电流的过程是机械能转化为电能的过程；
（2）由题可知，当导体运动的方向改变时，电流表指针偏转方向也改变，这说明感应电流的方向跟导体运动方向有关；
（3）导体在磁场中运动产生的电流方向，与磁场方向、导体运动方向两个因素有关，只改变其中一个因素，可以改变电流方向，同时改变两个因素，电流方向不会改变，闭合开关后，当导体ab向左运动时，电流表指针向右偏转，将蹄形磁体南北极对调，使导体ab向左运动，此时电流表指针向左偏转；
（4）闭合开关后，导体ab静止不动，无法切割磁感线，电流表指针不偏转，小明不小心碰了一下蹄形磁体左右晃动，导体ab可以切割磁感线，此时电流表指会偏转；
（5）要验证感应电流的大小和导体运动快慢的关系，就要控制其它因素一定，而导体的运动快慢不同，即让导体在第一次实验中运动较慢，在第二次实验中运动较快，观察到两次电流表的指针偏转情况，然后进行分析与判断。
故答案为：（1）切割磁感线；机械能转化为电能；（2）感应电流的方向与导体运动方向有关；（3）左；（4）不偏转；会；（5）较快；电流表的指针偏转情况。
