    2022年中考物理复习专题练习-欧姆定律综合计算

    2022年中考物理复习专题练习-欧姆定律综合计算第1页
    2022年中考物理复习专题练习-欧姆定律综合计算第2页
    2022年中考物理复习专题练习-欧姆定律综合计算第3页
    还剩14页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022年中考物理复习专题练习-欧姆定律综合计算

    展开

    这是一份2022年中考物理复习专题练习-欧姆定律综合计算,共17页。试卷主要包含了所示等内容,欢迎下载使用。

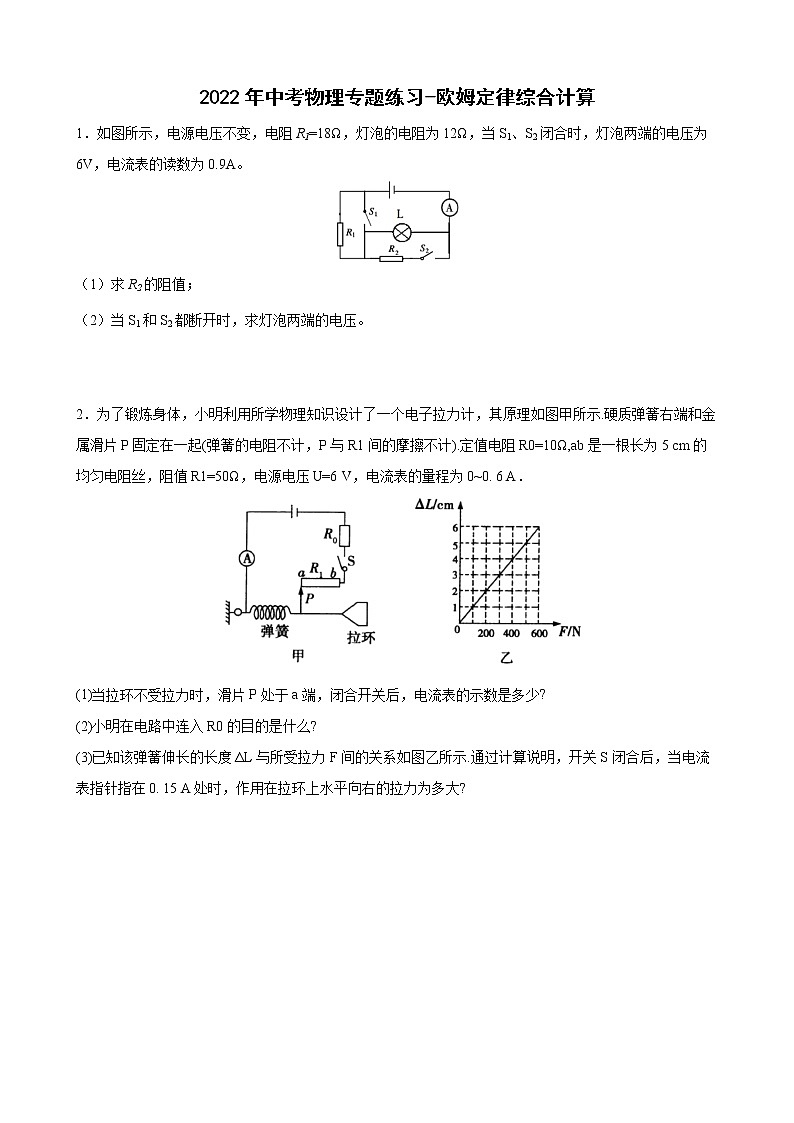

    (1)求R2的阻值;
    (2)当S1和S2都断开时,求灯泡两端的电压。
    2.为了锻炼身体,小明利用所学物理知识设计了一个电子拉力计,其原理如图甲所示.硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计).定值电阻R0=10Ω,ab是一根长为5 cm的均匀电阻丝,阻值R1=50Ω,电源电压U=6 V,电流表的量程为0~0. 6 A.
    (1)当拉环不受拉力时,滑片P处于a端,闭合开关后,电流表的示数是多少?
    (2)小明在电路中连入R0的目的是什么?
    (3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示.通过计算说明,开关S闭合后,当电流表指针指在0. 15 A处时,作用在拉环上水平向右的拉力为多大?

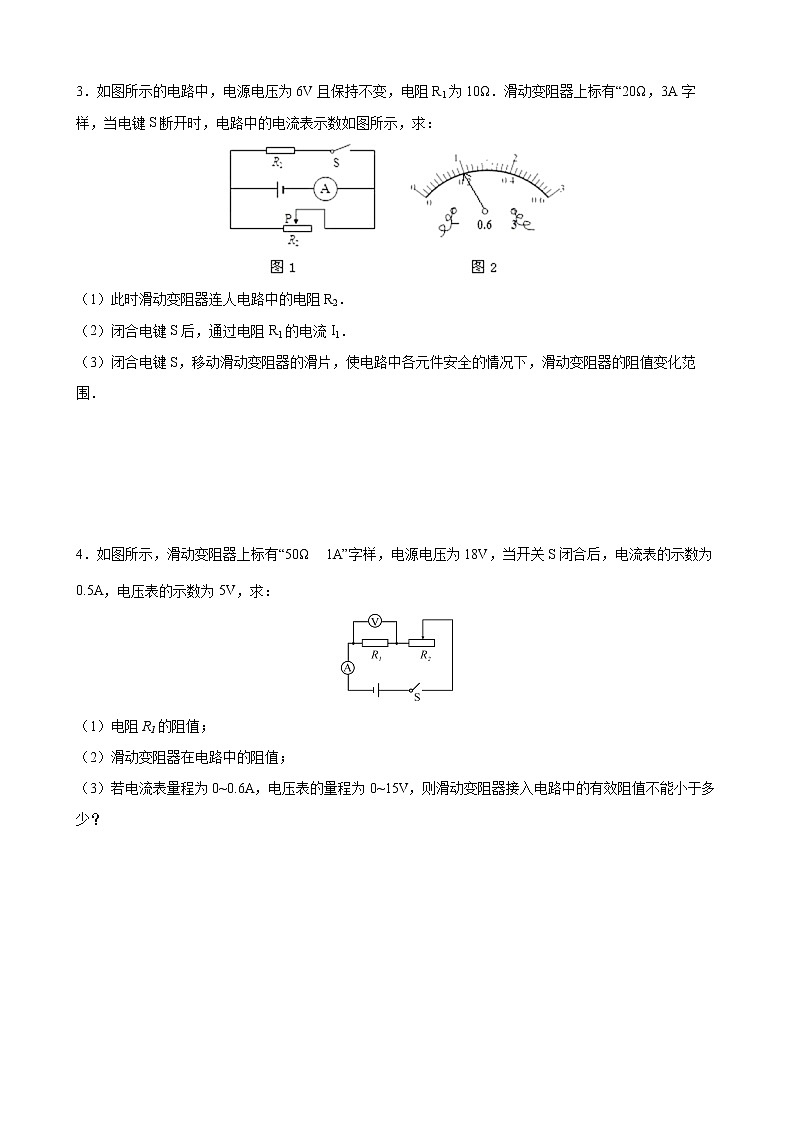

    3.如图所示的电路中,电源电压为6V且保持不变,电阻R1为10Ω.滑动变阻器上标有“20Ω,3A字样,当电键S断开时,电路中的电流表示数如图所示,求:
    (1)此时滑动变阻器连人电路中的电阻R2.
    (2)闭合电键S后,通过电阻R1的电流I1.
    (3)闭合电键S,移动滑动变阻器的滑片,使电路中各元件安全的情况下,滑动变阻器的阻值变化范围.
    4.如图所示,滑动变阻器上标有“50Ω 1A”字样,电源电压为18V,当开关S闭合后,电流表的示数为0.5A,电压表的示数为5V,求:
    (1)电阻R1的阻值;
    (2)滑动变阻器在电路中的阻值;
    (3)若电流表量程为0~0.6A,电压表的量程为0~15V,则滑动变阻器接入电路中的有效阻值不能小于多少?

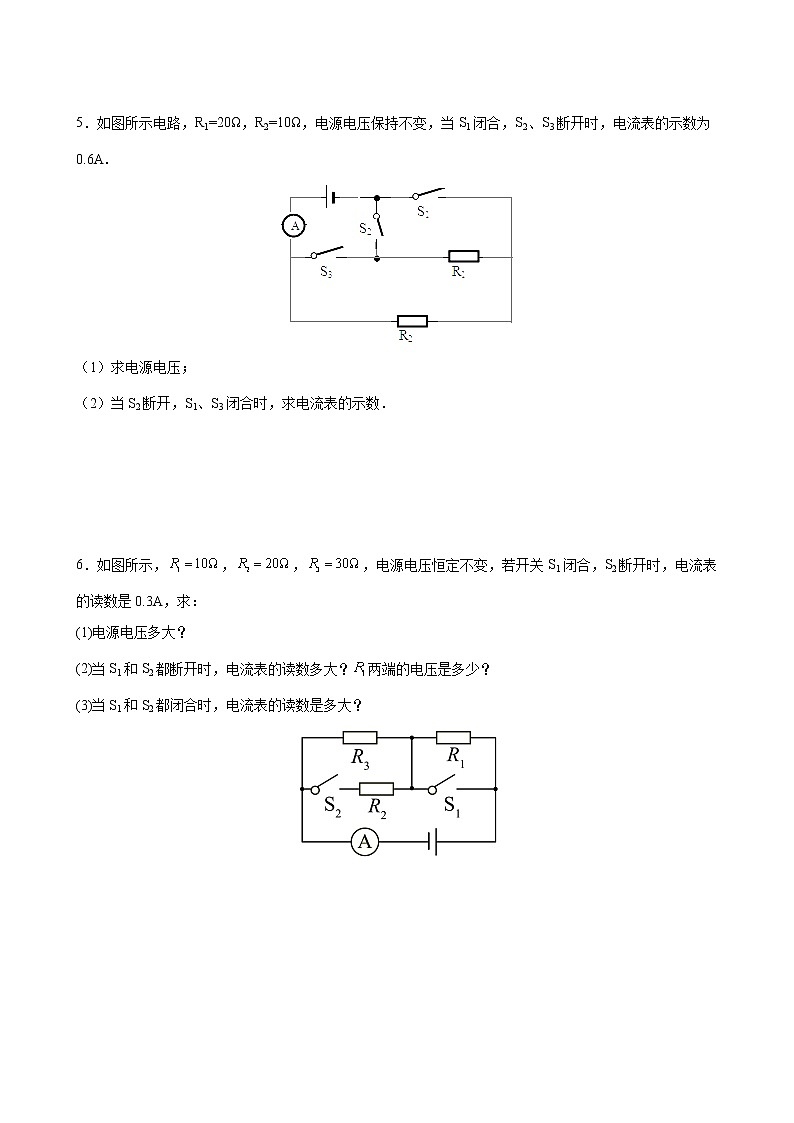

    5.如图所示电路,R1=20Ω,R2=10Ω,电源电压保持不变,当S1闭合,S2、S3断开时,电流表的示数为0.6A.
    (1)求电源电压;
    (2)当S2断开,S1、S3闭合时,求电流表的示数.
    6.如图所示,,,,电源电压恒定不变,若开关S1闭合,S2断开时,电流表的读数是0.3A,求:
    (1)电源电压多大?
    (2)当S1和S2都断开时,电流表的读数多大?两端的电压是多少?
    (3)当S1和S2都闭合时,电流表的读数是多大?
    7.(2021·上海·九年级单元测试)如图(a)所示电路中,已知电源电压为6V,电阻R的阻值为20,电压表和电流表的表盘如图(b)所示。当开关闭合时,求:
    (1)此时电流表的示数;
    (2)若电源电压不变,通过更换电阻,使电流表(a)图的示数在原来示数的基础上,增加了0.1A,此时电阻的大小;
    (3)若电源电压不变,再次更换电阻,未改变电表量程,闭合开关后,发现电压表和电流表的指针偏离零刻度的角度恰好相同,则此时电阻大小。
    8.(2021·上海·九年级单元测试)在图1所示电路,电源电压为12伏不变,定值电阻R1=5欧,滑动变阻器标有“20Ω 1.5A”字样。闭合电键,电流表示数为0.6安。求:
    (1)电阻R1两端的电压;
    (2)滑动变阻器R2接入电路的阻值;
    (3)通过计算说明:在电路安全前提下,选择电压表不同的量程时,通过移动滑动变阻器的滑片位置,能否使指针指在如图所示位置处。
    9.如图所示,电源两端电压为6V且保持不变,R2的阻值为20Ω。闭合开关S,电流表示数为0.1A。求:
    (1)电阻R2两端的电压;(2)电阻R1的阻值。
    10.(2021·全国·九年级单元测试)如图所示电路,电源电压保持不变,已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端,闭合开关S1、S2时,电压表的示数为3V,电流表的示数为0.5A。求:
    (1)定值电阻R1的阻值是多少?
    (2)只闭合开关S1,滑动变阻器R3的滑片Р调到最右端时,电压表的示数是多少?
    (3)只闭合开关S2,电路中最大电流是多少?
    11.(2022·上海黄浦·一模)在图所示的电路中,电源电压保持不变,电阻R1的阻值为12欧,滑动变阻器R2标有“100欧 l安”字样。闭合开关S,移动滑片P至某位置时,电流表示数为0.5安。
    (1)求此时电阻R1两端的电压U1;
    (2)现将一个电压表正确接入电路。闭合开关S,移动滑片P,在电路安全工作的情况下,电压表示数的变化范围为6伏~15伏;
    (a)请指出电压表接入的位置,并说明理由;
    (b)求最小电流I最小。
    12.如图所示,R1=10Ω,R2=20Ω,R3=30Ω,电源电压恒定不变,若开关 S1 闭合,S2 断开 时,电流表的读数是 0.3A,求:
    (1)电源电压多大?
    (2)当 S1 和 S2 都断开时,R1 两端的电压是多少?电流表的读数多大?
    (3)当 S1、S2 都闭合时,电流表的读数是多大?
    13.(2021·黑龙江鸡西·九年级单元测试)现代生物医学研究使用的细菌培养箱内的温度需要精确测控,测控的方法之一是用热敏电阻来探测温度。如图甲所示的电路,将热敏电阻R置于细菌培养箱内,其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度,又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是l2 V,定值电阻R的阻值是200 Ω.热敏电阻R的阻值随温度变化的关系如图乙所示。求:
    (1)当培养箱内的温度降低时,电流表的示数如何变化?
    (2)当培养箱内的温度为40℃时,电压表的示数是多大?
    (3)已知电流表的量程是0 ~30 mA,电压表的量程是0~8 V,则此电路能够测量的最
    高温度是多大?
    14.如图所示,电源电压保持不变,已知R1=20Ω,当只闭合开关时,电流表的示数为0.6A;当只闭合开关时,电流表的示数为0.2A。求:
    (1)电源电压;(2)阻值;(3)当和都闭合,断开时,电流表的示数。(要求:画出不同状态的等效电路图,标图再求解)
    15.如图所示,滑动变阻器的变阻范围为0~20欧,闭合电键,当滑片在左端时,电压表、电流表的读数分别为12伏和0.3安,求:
    (1)电源电压;(2)电阻R1的阻值;(3)当滑片移到右端时,电流表、电压表的读数.
    参考答案:
    1.(1)15Ω;(2)2.4V
    【解析】
    (1)当S1、S2闭合时,灯泡与R2并联,电流表测干路电流,根据已知条件可得出电源电压,再根据欧姆定律可计算R2的阻值;
    (2)当S1和S2都断开时,电阻R1与灯泡串联,根据电源电压和电阻可求出电流的大小,再根据欧姆定律可计算灯泡两端的电压。
    解:(1)开关S1、S2都闭合时,电阻R1被短路,灯泡与R2并联,电流表测干路中的电流,此时灯泡正常发光,电源电压U=UL=6V;通过灯泡的电流
    IL==0.5A
    通过R2的电流
    R2的阻值
    R2==15Ω
    (2)开关S1、S2都断开时,电阻R1与灯泡串联,由欧姆定律得:电路电流
    I'= =0.2A
    灯两端的电压
    答:(1)R2的阻值是15Ω;
    (2)当S1和S2都断开时,灯泡两端的电压是2.4V。
    2.(1)0.1A; (2)保护电路;(3) 200 N.
    【解析】
    (1)由图可知,当滑片在R1的a端时R0与R1的最大阻值串联,
    ∵串联电路中总电阻等于各分电阻之和,
    ∴根据欧姆定律可得,电路中的电流:

    (2)小明在电路中连入R0的目的是:保护电路;
    (3)当电流表指针指在0.15A处时,电路中的总电阻:

    电阻丝接入电路的电阻:

    ∵a、b是一根长为5cm的均匀电阻丝,阻值R1=50Ω,
    ∴每1cm电阻丝的阻值为10Ω,则R1连入电路中的长度为3cm,
    滑片向右移动的距离△L=5cm−3cm=2cm,
    由图乙知,作用在拉环上的力F=200N.
    【点睛】
    由图可知定值电阻R0与可变电阻R1组成串联电路,当滑片P在a端时,R0与R1串联,处于不受拉力状态,知道电源电压和两阻值大小,利用欧姆定律求此时电路中的电流;当滑片P在b端时R1=0,如果没有定值电阻R0将会造成电源短路;根据欧姆定律求出电路中的总电阻,再根据电阻的串联求出此时电阻丝接入电路的电阻的阻值;根据题意求出连入电路中的电阻线长度,求出弹簧的伸长量,再由乙图得出拉力大小.
    3.(1)6Ω(2)0.6A(3)2.5Ω~20Ω
    【解析】
    (1)当电键S断开时,电路为R2的简单电路,电流表测电路中的电流,根据电流表的量程和分度值读出示数示数,利用欧姆定律求出此时滑动变阻器连入电路中的电阻R2;
    (2)闭合电键后,电阻R1与滑动变阻器R2并联,根据并联电路的电压特点和欧姆定律求出通过电阻Rl的电流;
    (3)当滑动变阻器通过的电流最大时,接入电路的电阻最小,求出连入电路的最小电阻.
    ①当电键S断开时,电路为R2的简单电路,电流表测电路中的电流,
    由图2可知,电流表的量程为0~3A,分度值为0.1A,示数I2 =1A,由I =
    可得,此时滑动变阻器连入电路中的电阻: =6
    ②闭合电键后,电阻R1与滑动变阻器R2并联,因并联电路中各支路两端的电压相等,
    所以,通过电阻Rl的电流:I1 = =0.6A.
    ③由滑动变阻器的铭牌可知,电流表允许通过的最大电流Imax =3A,
    因并联电路中干路电流等于各支路电流之和,通过R1的电流是0.6A.所以通过滑动变阻器的最大电流:为I滑 =3V0.6A =2.4A,则滑动变阻器接入电路的最小电阻为R滑 = =2.5.
    滑动变阻器的最大电阻是20.所以使电路中各元件安全的情况下,滑动变阻器的阻值变化范围是2.520.

    4.(1)10 Ω (2)26 Ω 大于或等于20 Ω
    【解析】
    由电路图可知,电阻R1与滑动变阻器R2串联接入电路,电流表测电路电流,电压表测电阻R1两端的电压;
    (1)已知电压与电流,由欧姆定律可以求出电阻阻值.
    (2)由串联电路特点求出滑动变阻器两端电压,由欧姆定律求出滑动变阻器接入电路的阻值.
    (3)滑动变阻器接入电路的阻值越小,电路电流越大,电压表示数越大,根据电流表与电压表量程、根据串联电路特点及欧姆定律求出滑动变阻器连入电路的最小阻值.
    (1)∵,∴电阻R1的阻值;
    (2)滑动变阻器两端电压,滑动变阻器连入电路的阻值
    (3)电流表的量程为0~0.6A,电流表示数最大时,电路电流I≤0.6A时,即;电压表的量程为0~15V,电阻R1两端的最大电压是15V,;为了电压表和电流表都安全使用,滑动变阻器连入的最小值为20Ω.
    答:(1)电阻R1的阻值是10Ω.
    (2)这时滑动变阻器连入电路的阻值26Ω.
    (3)若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于20Ω.
    【点睛】
    本题考查了求电阻阻值问题,分析清楚电路结构、熟练应用串联电路特点、欧姆定律即可正确解题;本题的最后一问有一定的难度.
    5.(1)6V;(2)0.9A
    【解析】
    (1)当S1闭合,S2、S3断开时,只有R2连入电路中,由欧姆定律计算电源电压;
    (2)当S2断开,S1、S3闭合时,R1与R2并联,电流表测干路电流,由并联电路特点和欧姆定律计算电流表示数.
    (1)由电路图知,当S1闭合,S2、S3断开时,只有R2连入电路中,电流表测R2的电流,
    由可得电源电压:;
    (2)由电路图知,当S2断开,S1、S3闭合时,R1与R2并联,电流表测干路电流,由并联电路电压特点知:U=U1=U2=6V,
    由并联电路的电流特点和可得,电流表示数:

    6.(1)9V;(2)0.225A,2.25V;(3)0.75A
    【解析】
    (1)开关S1闭合,S2断开时,被短路,断路,电路中只有接入电路,则电源电压为
    (2)当S1和S2都断开时,与串联,则电流表的示数为
    两端的电压为
    (3)当S1和S2都闭合时,被短路,与并联,并联后的总电阻为
    则电流表的示数为
    答:(1)电源电压为9V;
    (2)当S1和S2都断开时,电流表的读数为0.225A,两端的电压为2.25V;
    (3)当S1和S2都闭合时,电流表的读数为0.75A。
    7.(1)0.3A;(2);(3)
    【解析】
    解:(1)由欧姆定律可得:电路中的电流
    (2)此时电路中的电流
    I′=0.3A+0.1A=0.4A
    由欧姆定律可知:此时的电阻值
    (3)电压表测电源电压,示数为6V,即电压表偏转一个大格加二个小格,由于电压表和电流表的指针偏离零刻度线的角度恰好相等,电流表用的是0~0.6A量程,分度值为0.02A,此时的电流表示数为I″=0.24A,由欧姆定律可知:此时的电阻值
    答:(1)此时电流表的示数为0.3A;
    (2)电流增加0.1A时的电阻大小为15Ω;
    (3)两表偏转相同角度时的电阻大小为25Ω。
    8.(1)3V;(2)15Ω;(3)不能
    【解析】
    解:(1)由电路图知,R1与R2串联,电压表测R1两端电压,
    U1=IR1=0.6A×5Ω=3V
    (2)串联电路总电压等于各部分电压之和,所以滑动变阻器两端的电压
    U2=U﹣U1=12V﹣3V=9V
    R215Ω
    (3)若电压表使用0~3V,由图2知,电压表分度值0.1V,示数为2V,R1两端电压
    U1′=U﹣U2′=12V﹣2V=10V
    此时电路中电流
    I12A>1.5A
    所以通过移动变阻器滑片的位置,不能使电压表指针分别指在图(b)所示位置处;若电压表使用0~15V,由图2知,电压表分度值0.5V,示数为10V,R1两端电压
    U1′′=U﹣U2′′=12V﹣10V=2V
    此时电路中电流
    I1′0.4A
    变阻器连入电路的电阻
    R2′25Ω>20Ω
    所以通过移动变阻器滑片的位置,不能使电压表指针分别指在图2所示位置处。
    答:(1)R1两端的电压为3V;
    (2)滑动变阻器接入电路的电阻为15Ω;
    (3)在电路安全前提下,选择电压表不同的量程时,通过移动变阻器滑片的位置,不能使电压表指针分别指在图2所示位置处。
    9.(1)2V;(2)40Ω
    【解析】
    解:(1)由电路图可知,R1与R2串联,电流表测电路中的电流。电阻R2两端的电压
    U2=IR2=0.1A×20Ω=2V
    (2)因串联电路中总电压等于各分电压之和,所以,R1两端的电压
    U1=U-U2=6V-2V=4V
    电阻R1的阻值
    答:(1)电阻R2两端的电压是2V;
    (2)电阻R1的阻值是40Ω。
    10.(1)15Ω;(2)1V;(3)0.3A
    【解析】
    解:(1)当滑动变阻器R3的滑片P调到最左端,闭合开关S1、S2时,电阻R1、R2并联,电压表测量电源电压,即电源电压为3V,电流表测量干路的电流;因为并联电路各支路电压相等且等于电源电压,所以两个电阻两端的电压
    U1=U2=U=3V
    定值电阻R2的电流为
    根据并联电路干路电流等于各支路电流的和知,定值电阻R1的电流为
    I1=I-I2=0.5A-0.3A=0.2A
    定值电阻R1的阻值为
    (2)只闭合开关S1,滑动变阻器R3的滑片P调到最右端时,R1与R3的最大电阻串联,电压表测R1两端的电压,此时电路的电流为
    R1两端的电压为
    (3)只闭合开关S2,R2与R3串联,当滑动变阻器的电阻最小为0时,电路的电流最大,最大电流为
    答:(1)定值电阻R1的阻值是15Ω;
    (2)只闭合开关S1,滑动变阻器R3的滑片P调到最右端时,电压表的示数是1V;
    (3)只闭合开关S2,电路中最大电流是0.3A。
    11.(1)6V;(2)(a)并联在滑动变阻器两端,理由见解析;(b)0.25A
    【解析】
    解:(1)此时电阻R1两端的电压U1
    (2)(a)闭合开关S,移动滑片P,在电路安全工作的情况下,电压表示数的变化范围为6伏~15伏,若电压表并联在定值电阻两端,根据滑动变阻器可知,电路中允许的最大电流为1A,定值电阻的阻值为12Ω,此时电压表的示数为
    与题意电压表示数的变化范围为6伏~15伏不符,故舍去,故电压表并联在滑动变阻器两端。
    (b)根据滑动变阻器可知,最大的电流为1A,电源电压一定,则此时电路中的总电阻是最小的,滑动变阻器的电阻也是最小,根据串联分压可知,此时滑动变阻器的电压也是最小,故最小电压为6V,则电源电压为
    根据串联分压,滑动变阻器的阻值越大,电压表的示数越大,最大示数为15V,此时的总电阻最大,则此时的电流为
    答:(1)电阻R1两端的电压U1为6V;
    (2)(a)电压表并联在滑动变阻器两端;
    (b)电压表最小电流I最小为。
    12.(1)电源电压是9V;
    (2)当 S1 和 S2 都断开时,R1 两端的电压是2.25V,电流表的读数是0.225A;
    (3)当 S1、S2 都闭合时,电流表的读数是0.75A.
    【解析】
    (1)开关S1闭合,S2断开时,电路的连接情况为R3电阻单独接入电路,电流表测量电路中的电流,用欧姆定律计算电源电压;
    (2)当 S1 和 S2 都断开时,R1和R3串联,根据欧姆定律和电阻的串联得到电路中的电流,根据欧姆定律得到R1两端的电压;
    (3)当 S1、S2都闭合时,R2和R3并联,电流表测量干路中的电流,根据欧姆定律和并联电路电阻的关系得到电流表的示数.
    (1)开关S1闭合,S2断开时,只有R3接入电路,电流表测量电路中电流,电源电压:U=IR=0.3A×30Ω=9V;
    (2)当 S1 和 S2 都断开时,R1和R3串联,电路中的电流,电流表的示数是0.225A,
    R1两端的电压:U1=I1R1=0.225A×10Ω=2.25V;
    (3)当 S1、S2都闭合时,R2和R3并联,电流表测量干路中的电流, 电路的总电阻,通过干路中的电流,即电流表的示数是0.75A.
    答:(1)电源电压是9V;
    (2)当 S1 和 S2 都断开时,R1 两端的电压是2.25V,电流表的读数是0.225A;
    (3)当 S1、S2 都闭合时,电流表的读数是0.75A.
    13.(1)减小;(2)4V;(3)60℃。
    【解析】
    (1)由图乙可知,当温度t降低时,R0阻值增大,电路总电阻就增大,由可知,电路中电流减小,电流表示数减小。
    (2)当时,R0=400Ω,根据串联电路比例关系
    电压表的示数
    (3)当电路中电流
    电路中总电阻
    热敏电阻阻值
    此时电压表示数
    没有超过量程,而当时,由乙图可知此时温度。
    答:(1) 当培养箱内的温度降低时,电流表的示数减小。
    (2)当培养箱内的温度为40℃时,电压表的示数4V。
    (3) 测量的最高温度是60℃。
    14.(1)12V;(2)40Ω;(3)0.9A
    【解析】
    解:(1)当只闭合开关时,此时电路中的电流I1=0.6A,电路连接情况如图1
    根据欧姆定律
    (2)当只闭合开关时,R1与R2串联,此时电路中的电流I2=0.2A,如图2
    根据欧姆定律,此时电路中的总电阻为
    所以,R2的阻值为
    (3)当和都闭合,断开时,R1与R2并联,如图3所示
    根据并联电路电流的规律及欧姆定律可得此时电路中的总电流为
    所以电流表此时的示数为0.9A。
    答:(1)电源电压为12V;
    (2)阻值为40Ω;
    (3)电流表此时的示数为0.9A。
    15.(1)12V (2)40Ω(3)0.2A (4) 8V.
    【解析】
    (1)当滑片在左端时,电路为R1的简单电路,电压表测电源的电压,所以电源的电压U=12V;(2)R1的阻值:R1==40Ω;(3)当滑片移到最右端时,R1与滑动变阻器的最大阻值串联,总电阻:R=R1+R2=40Ω+20Ω=60Ω,电路中的电流:I′==0.2A,即电流表的读示数为0.2A;R1两端的电压:U1=I1R1=0.2A×40Ω=8V,即电压表的读数为8V.
    【点睛】
    (1)当滑片在左端时,电路为R1的简单电路,电压表测电源的电压,电流表测电路中的电流,根据欧姆定律求出R1的阻值;(2)当滑片移到最右端时,R1与滑动变阻器的最大阻值串联,电压表测R1两端的电压,电流表测电路中的电流,根据串联电路的电阻特点和欧姆定律求出两电表的示数.
