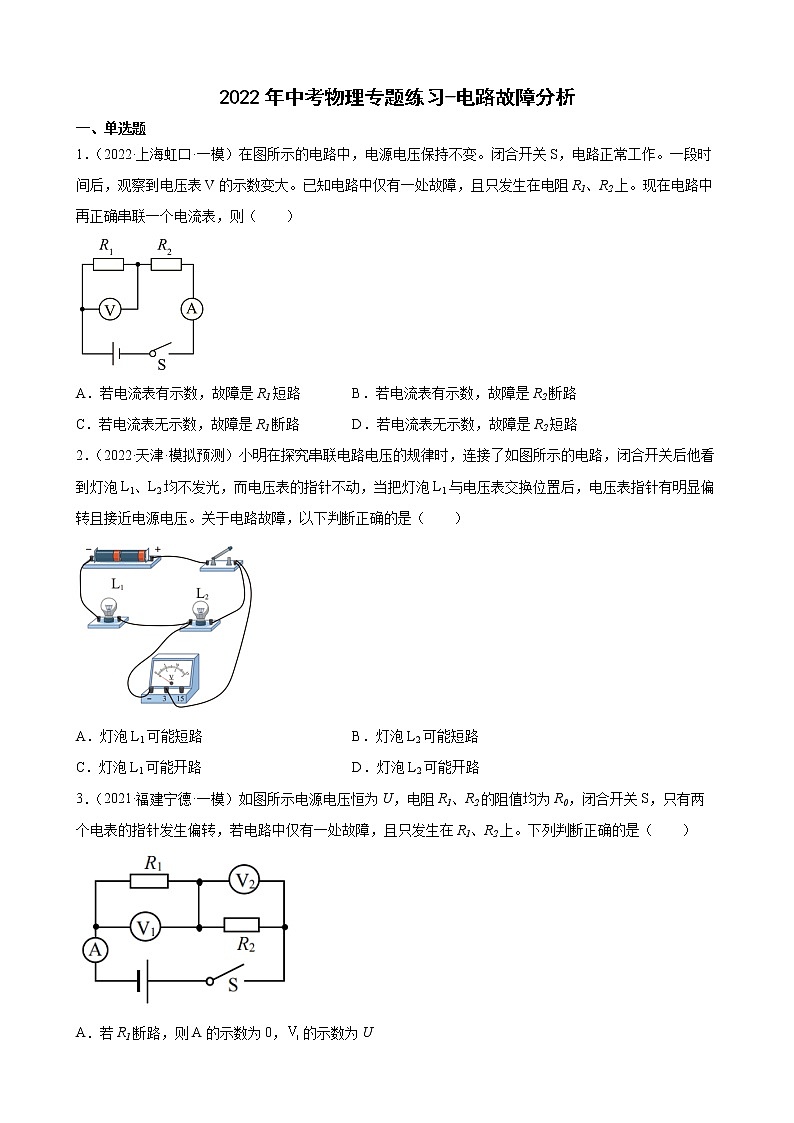

2022年中考物理二轮专题练习-电路故障分析

这是一份2022年中考物理二轮专题练习-电路故障分析，共9页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。
1．（2022·上海虹口·一模）在图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，观察到电压表V的示数变大。已知电路中仅有一处故障，且只发生在电阻R1、R2上。现在电路中再正确串联一个电流表，则（ ）
A．若电流表有示数，故障是R1短路B．若电流表有示数，故障是R2断路
C．若电流表无示数，故障是R1断路D．若电流表无示数，故障是R2短路
2．（2022·天津·模拟预测）小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡L1、L2均不发光，而电压表的指针不动，当把灯泡L1与电压表交换位置后，电压表指针有明显偏转且接近电源电压。关于电路故障，以下判断正确的是（ ）
A．灯泡L1可能短路B．灯泡L2可能短路
C．灯泡L1可能开路D．灯泡L2可能开路
3．（2021·福建宁德·一模）如图所示电源电压恒为U，电阻R1、R2的阻值均为R0，闭合开关S，只有两个电表的指针发生偏转，若电路中仅有一处故障，且只发生在R1、R2上。下列判断正确的是（ ）
A．若R1断路，则A的示数为0，的示数为U

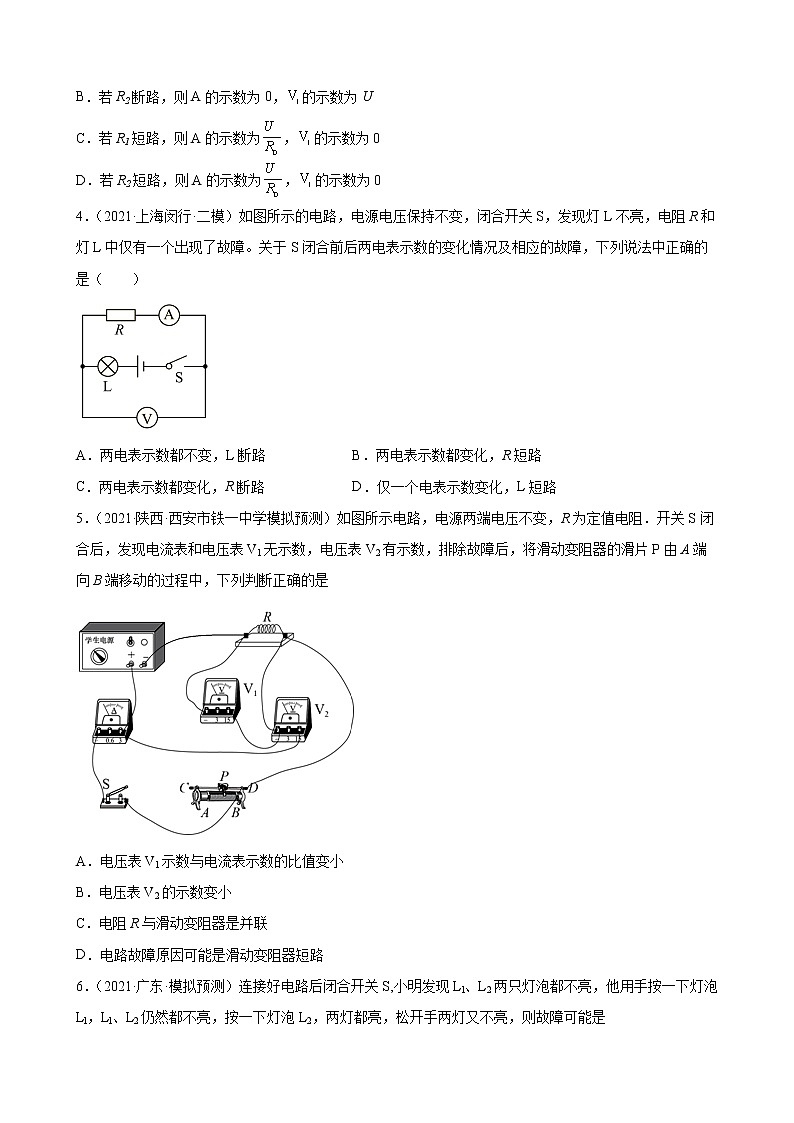

B．若R2断路，则A的示数为0，的示数为U
C．若R1短路，则A的示数为，的示数为0
D．若R2短路，则A的示数为，的示数为0
4．（2021·上海闵行·二模）如图所示的电路，电源电压保持不变，闭合开关S，发现灯L不亮，电阻R和灯L中仅有一个出现了故障。关于S闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（ ）
A．两电表示数都不变，L断路B．两电表示数都变化，R短路
C．两电表示数都变化，R断路D．仅一个电表示数变化，L短路
5．（2021·陕西·西安市铁一中学模拟预测）如图所示电路，电源两端电压不变，R为定值电阻．开关S闭合后，发现电流表和电压表V1无示数，电压表V2有示数，排除故障后，将滑动变阻器的滑片P由A端向B端移动的过程中，下列判断正确的是
A．电压表V1示数与电流表示数的比值变小
B．电压表V2的示数变小
C．电阻R与滑动变阻器是并联
D．电路故障原因可能是滑动变阻器短路
6．（2021·广东·模拟预测）连接好电路后闭合开关S,小明发现Ll、L2两只灯泡都不亮，他用手按一下灯泡Ll，Ll、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是

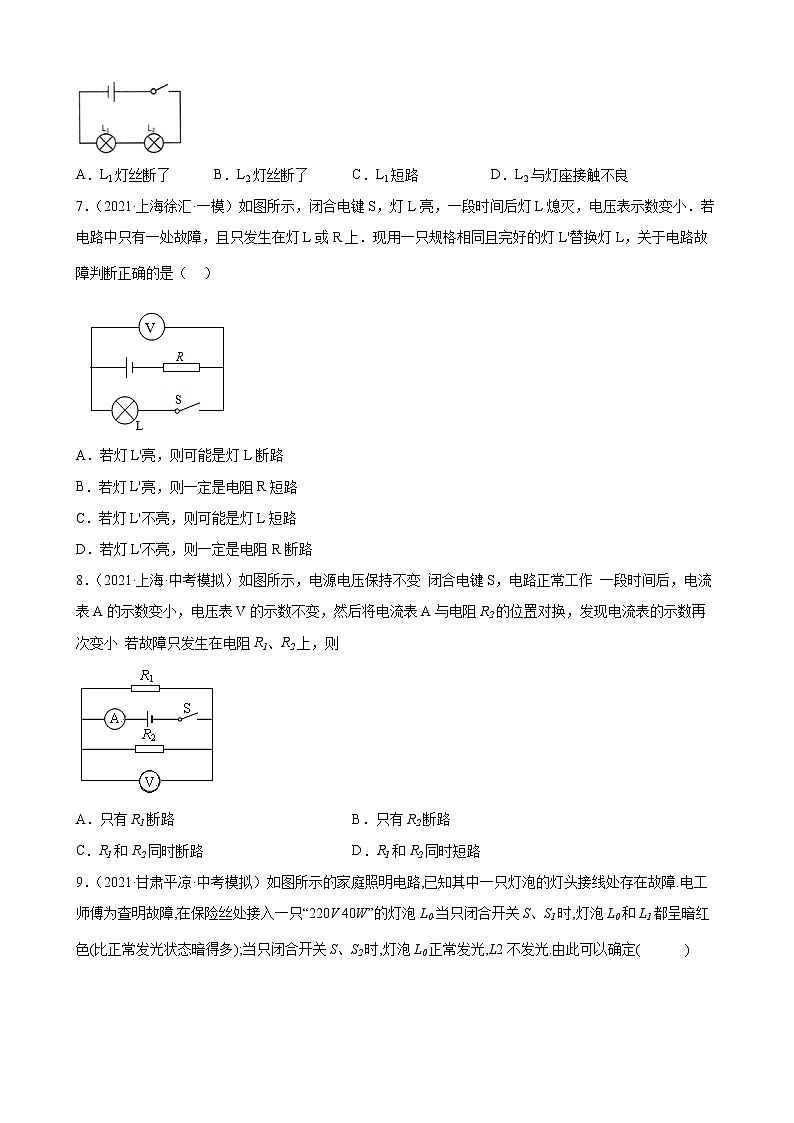

A．L1灯丝断了B．L2灯丝断了C．L1短路D．L2与灯座接触不良
7．（2021·上海徐汇·一模）如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小．若电路中只有一处故障，且只发生在灯L或R上．现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（ ）
A．若灯L'亮，则可能是灯L断路
B．若灯L'亮，则一定是电阻R短路
C．若灯L'不亮，则可能是灯L短路
D．若灯L'不亮，则一定是电阻R断路
8．（2021·上海·中考模拟）如图所示，电源电压保持不变 闭合电键S，电路正常工作 一段时间后，电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2的位置对换，发现电流表的示数再次变小 若故障只发生在电阻R1、R2上，则
A．只有R1断路B．只有R2断路
C．R1和R2同时断路D．R1和R2同时短路
9．（2021·甘肃平凉·中考模拟）如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡L0.当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光.由此可以确定( )
A．L1灯头接线处短路
B．L1灯头接线处断路
C．L2灯头接线处短路
D．L2灯头接线处断路
10．（2021·上海·中考模拟）如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．一段时间后，电流表A的示数变小，电压表V的示数不变．若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前、后两电表的示数恰好不变，则 （ ）
A．R1一定断路B．R2一定断路
C．R1可能断路D．R2可能断路
11．（2021·安徽·中考模拟）如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变．闭合开关，两灯都发光．过一会儿，由于灯泡L2的质量问题，灯丝被烧断了．假设L1灯丝电阻不变，则下列说法正确的是（ ）
A．电流表A示数变大
B．滑动变阻器两端电压变大
C．灯泡L1亮度不变
D．电流表A1示数变大
12．（2021·河北·中考模拟）如图所示，电源电压保持不变，当闭合开关S和S1时，下列说法中正确的是（ ）
A．灯L和电阻R串联
B．灯L被短路
C．若断开S1，电压表的示数变小，灯L可发光
D．若断开S1，电压表的示数变大，灯L不发光
二、填空题
13．（2022·上海·模拟预测）在图所示的电路中，电源电压为U保持不变。开关S从断开到闭合，电流表和电流表的示数均不变，若电路中仅有一处故障且只发生在电阻R1和R2上，请根据相关信息，写出电压表和电流表的示数及相对应的故障______。
14．（2021·上海·模拟预测）如图所示，当开关S闭合时两灯均发光。滑片P向右移动时，电流表A1的示数______；电流表A的示数______（前两空填“变大”、“不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是______。
15．（2021·安徽·模拟预测）如图所示，当开关S闭合时，两灯均发光。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是___________。
16．（2021·上海虹口·二模）在图示的电路中，电源电压为U 且保持不变。闭合开关S，电路正常工作。一段时间后，观察到三个电表中有两个电表的示数变小。已知电路中仅有一处故障，且只发生在电阻R1或R2上，请根据以上信息，写出闭合开关S后三个电表的示数及相对应的故障__________。
17．（2022·上海·模拟预测）如图所示，电源电压保持为3伏，电阻R或灯L中仅有一处发生故障。当开关S闭合后可以根据电压表______（选填“”或“”）的示数判断故障情况，若该电压表的示数为3伏，说明故障是______。
三、实验题
18．（2021·广东·广州大学附属中学二模）实验室提供了两节干电池、一个5Ω的定值电阻、最大阻值为10Ω的滑动变阻器，电流表以及电压表。若按如图的方式连接电路，闭合开关后，电压表、电流表的示数如图所示。更换电流表量程、移动滑动变阻器滑片后，两表指针的偏转情况依然相同。
（1）分析可得：该电路中可能出现的故障可能是___________（填选项）
A．滑动变阻器断路 B．滑动变阻器短路
C．定值电阻断路 D．定值电阻短路
（2）若仍有若干条导线，请利用导线验证你的分析是否正确，简述操作与判断过程。_____________________
19．（2021·陕西西安·二模）在探究“通过导体的电流与电阻的关系”的过程中，小明和同学们用6V的直流电源进行了以下实验。
（1）根据实验所需电路，请用笔画线代替导线完成如图1的实物连接，要求滑片向左移动时电流表示数增大______；
（2）连接电路过程中，开关必须______；
（3）检查电路并将滑动变阻器的滑片移至最大阻值处，闭合开关，发现电流表无示数，电压表有示数，则电路故障可能是______；
（4）排除故障后闭合开关，调节滑动变阻器，使电压表的示数为1.5V此时电流表示数如图2所示，读数为______A；
（5）第二次实验时小明将原电路中的电阻换成阻值为15Ω的电阻，闭合开关后发现电压表示数如图一3所示，接下来他应将滑动变阻器的滑片向______（选填“左”或“右”）移动，当观察到电压表示数与（4）相同时，再次记录电流表示数；与第一次实验相比，两次实验中滑动变阻器的功率之比为______；
（6）本次实验中需保持定值电阻两端的电压不变，此实验采用相同研究方法的有______（写出一个实验名称即可）。
20．（2021·广东·佛山市实验学校一模）某同学在课堂上连接了如图所示电路，闭合开关发现两灯泡均不亮，于是请求老师帮忙查找原因，于是老师用了一根导线来检查电路的故障，进行了如下的操作:
①闭合开关，将导线连接在a、b之间，发现两灯不亮；
②闭合开关，将导线连在b、c间，两灯仍不亮；
③闭合开关，将导线连在c、d间，左灯亮、右灯不亮．
根据以上操作分析:
(1)该电路属于____(选填“串联”或“并联”)电路，故障出现在_______段的电路(选填“ab、be、cd”) ;故障是该处出现________(选填“断路”或“短路”)．
(2)为了解决故障问题，下列操作可行的是_________
A、把电源正负极对调 B、把左右亮灯互换位置
C、增加电源电池的个数 D、把故障元件更换新的
(3)把导线连在a、d间进行检查是否可行? ______(选填“可行”或“不可行”)你的理由是：________．
参考答案：
1．C
2．C
3．C
4．A
5．B
6．D
7．D
8．B
9．C
10．A
11．D
12．BC
13．电流表的示数为0，电压表的示数为U，R1断路；电流表的示数为0，电压表的示数为0，R2断路
14． 不变 变小 L1断路
15．L1断路
16． 电阻R短路或灯泡L断路
17． A ①按图连接电路，用一根导线并联在滑动变阻两端（或直接用导线将电流表与电源负极连接）；②闭合开关，观察电流表是否有示数，若电流表有示数，则分析正确；若无示数，则分折不正确。
18．
断开 定值电阻断路 0.3 右 3:1 探究影响滑动摩擦力大小的因素（合理即可）
19． 串联 cd 断路 D 不可行 不允许用导线直接将电源的正负极连接起来，否则会造成短路
