第19章生活用电练习题2022年江苏省物理中考模拟题选编

这是一份第19章生活用电练习题2022年江苏省物理中考模拟题选编，共15页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。

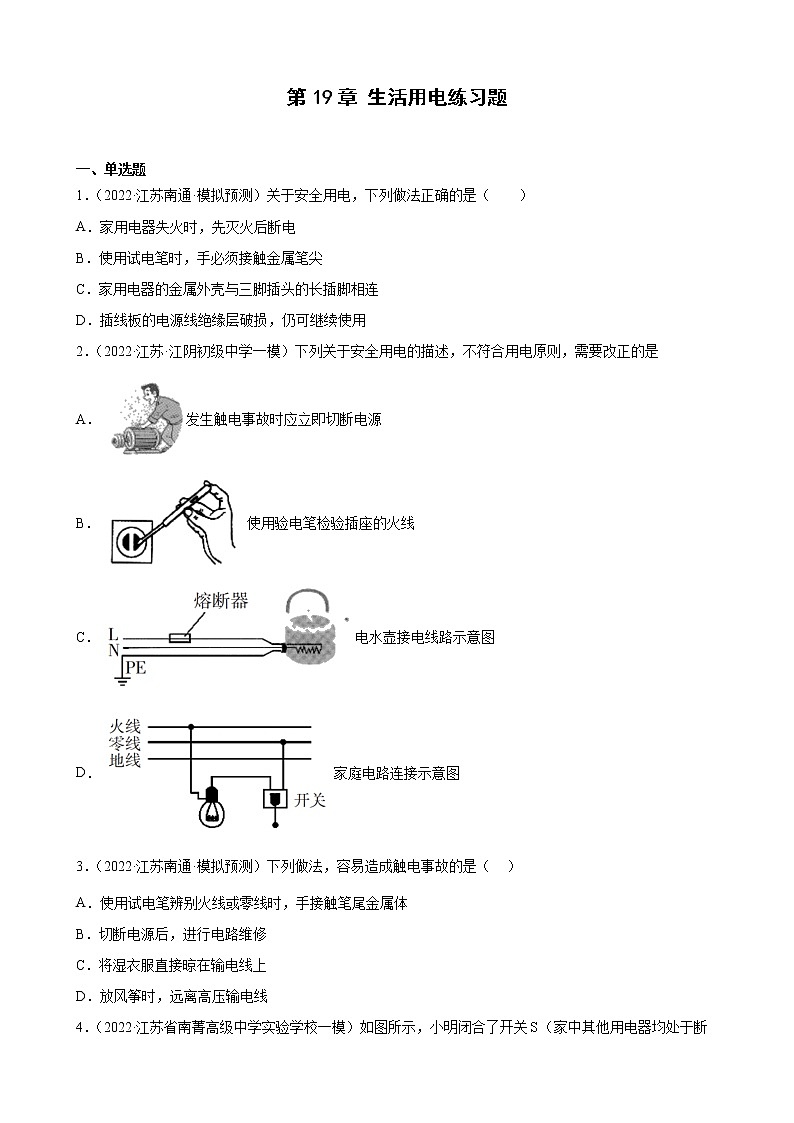

一、单选题
1．（2022·江苏南通·模拟预测）关于安全用电，下列做法正确的是（ ）
A．家用电器失火时，先灭火后断电
B．使用试电笔时，手必须接触金属笔尖
C．家用电器的金属外壳与三脚插头的长插脚相连
D．插线板的电源线绝缘层破损，仍可继续使用
2．（2022·江苏·江阴初级中学一模）下列关于安全用电的描述，不符合用电原则，需要改正的是
A．发生触电事故时应立即切断电源
B．使用验电笔检验插座的火线
C．电水壶接电线路示意图
D．家庭电路连接示意图
3．（2022·江苏南通·模拟预测）下列做法，容易造成触电事故的是（ ）
A．使用试电笔辨别火线或零线时，手接触笔尾金属体
B．切断电源后，进行电路维修
C．将湿衣服直接晾在输电线上
D．放风筝时，远离高压输电线

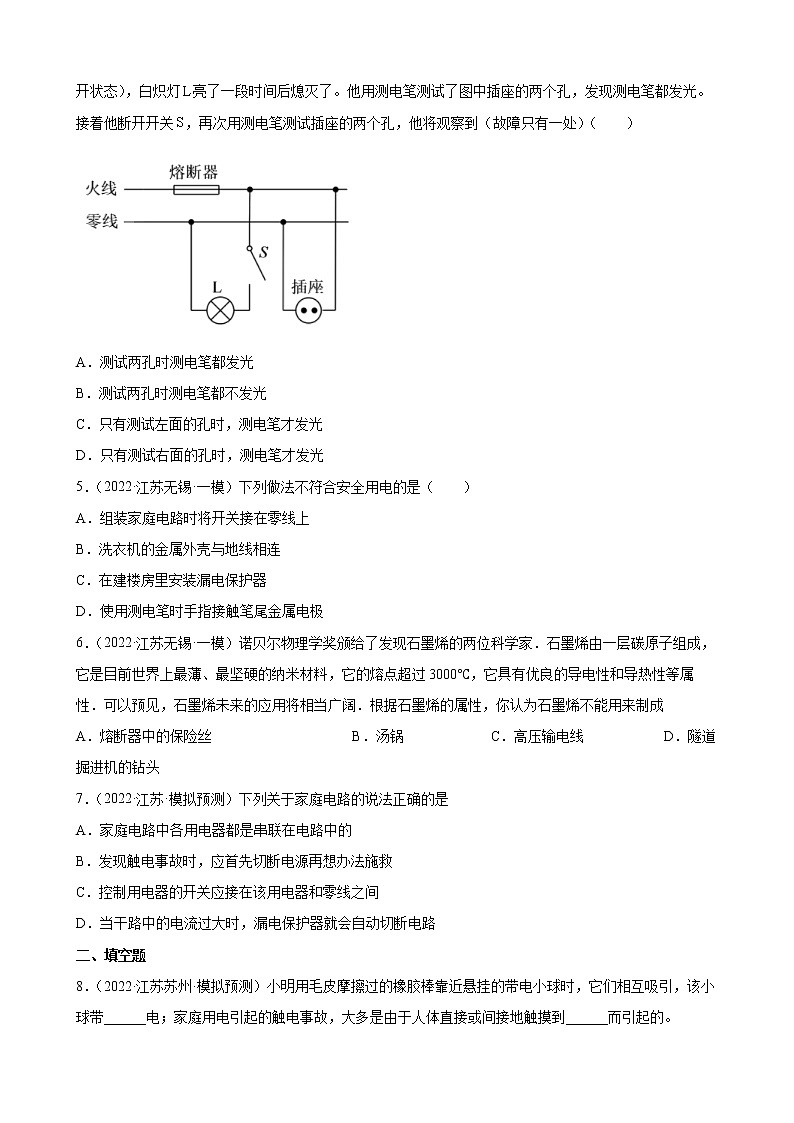

4．（2022·江苏省南菁高级中学实验学校一模）如图所示，小明闭合了开关（家中其他用电器均处于断开状态），白炽灯亮了一段时间后熄灭了。他用测电笔测试了图中插座的两个孔，发现测电笔都发光。接着他断开开关，再次用测电笔测试插座的两个孔，他将观察到（故障只有一处）（ ）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时，测电笔才发光
D．只有测试右面的孔时，测电笔才发光
5．（2022·江苏无锡·一模）下列做法不符合安全用电的是（ ）
A．组装家庭电路时将开关接在零线上
B．洗衣机的金属外壳与地线相连
C．在建楼房里安装漏电保护器
D．使用测电笔时手指接触笔尾金属电极
6．（2022·江苏无锡·一模）诺贝尔物理学奖颁给了发现石墨烯的两位科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过3000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成
A．熔断器中的保险丝 B．汤锅 C．高压输电线 D．隧道掘进机的钻头
7．（2022·江苏·模拟预测）下列关于家庭电路的说法正确的是
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
二、填空题
8．（2022·江苏苏州·模拟预测）小明用毛皮摩擦过的橡胶棒靠近悬挂的带电小球时，它们相互吸引，该小球带______电；家庭用电引起的触电事故，大多是由于人体直接或间接地触摸到______而引起的。

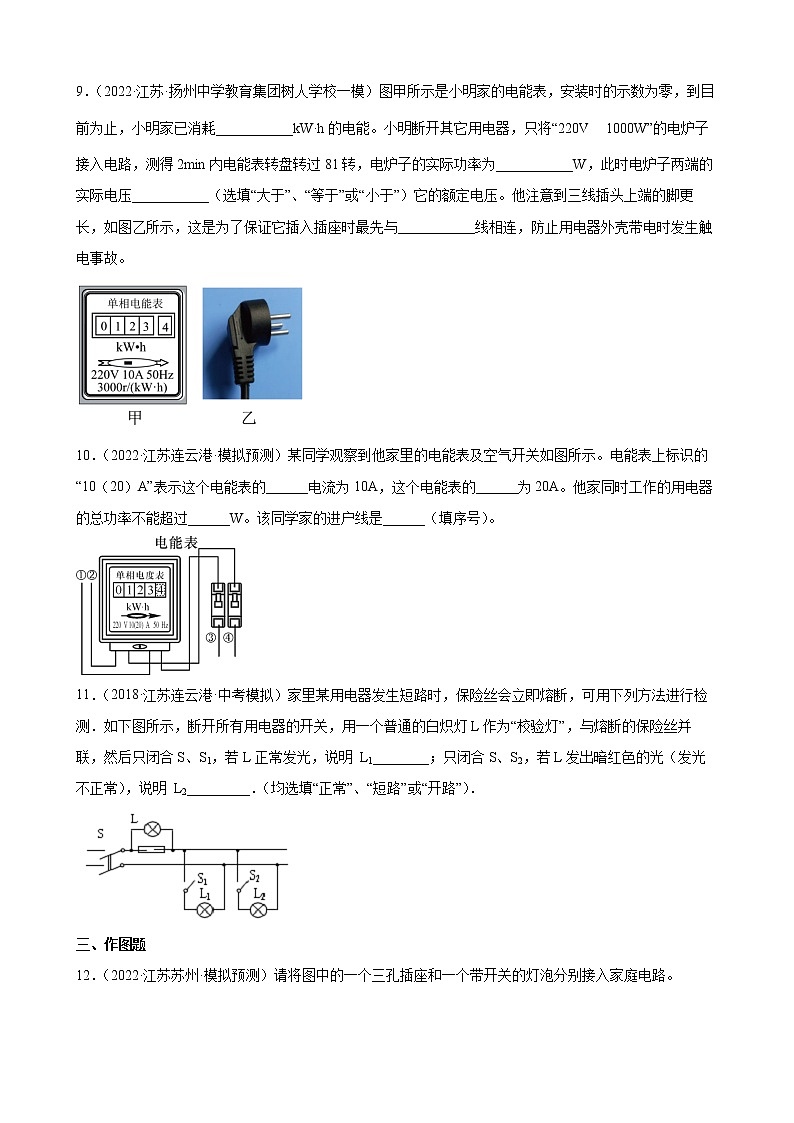

9．（2022·江苏·扬州中学教育集团树人学校一模）图甲所示是小明家的电能表，安装时的示数为零，到目前为止，小明家已消耗___________kW·h的电能。小明断开其它用电器，只将“220V 1000W”的电炉子接入电路，测得2min内电能表转盘转过81转，电炉子的实际功率为___________W，此时电炉子两端的实际电压___________（选填“大于”、“等于”或“小于”）它的额定电压。他注意到三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与___________线相连，防止用电器外壳带电时发生触电事故。
10．（2022·江苏连云港·模拟预测）某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20）A”表示这个电能表的______电流为10A，这个电能表的______为20A。他家同时工作的用电器的总功率不能超过______W。该同学家的进户线是______（填序号）。
11．（2018·江苏连云港·中考模拟）家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测．如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明 L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明 L2_________．（均选填“正常”、“短路”或“开路”）．
三、作图题
12．（2022·江苏苏州·模拟预测）请将图中的一个三孔插座和一个带开关的灯泡分别接入家庭电路。
13．（2022·江苏扬州·模拟预测）请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
14．（2022·江苏扬州·一模）如图为家庭照明电路，请用笔画线代替导线，将开关和灯接入电路中，要求两灯并联，且开关控制两灯。
15．（2022·江苏南京·模拟预测）在图中将三孔插座和灯泡、开关接入家庭电路中。
( )
16．（2018·上海普陀·中考模拟）将下图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒
( )
17．（2017·江苏南通·中考模拟）请在图中用笔画线代替导线将电灯和开关、插座分别接入电路。
( )
18．（2022·江苏镇江·模拟预测）在图中连接家庭电路的电路图，要求L1灯、L2灯并联，开关S控制两盏灯。( )
19．（2022·江苏省锡山高级中学实验学校一模）请按要求作图：
（1）如图甲，F为凸透镜的焦点，OO'为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO'成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图________；
（2）如图乙，在水平力F的作用下木块正向右运动，请画出木块所受弹簧弹力的示意图和木块对桌面的压力________；
（3）请完成图丙中电路的连接，使其符合安全用电的要求________。
20．（2022·江苏盐城·一模）按题目要求作图：
（1）如图甲，画出入射光线对应的折射光线；
（2）如图乙，作出足球在空中飞行时的受力示意图（不计空气阻力）；
（3）在图丙中完成家庭电路的连接，使其符合安全用电的要求。
参考答案：
1．C
【解析】
A．家用电器失火，电线外面的绝缘层会被烧毁，为了保护救火人员的安全，需要先断电再进行灭火，故A错误；
B．使用试电笔时，笔尖接触火线，手接触笔尾金属部分，试电笔中氖管发光。手如果接触笔尖金属部分，人会发生触电事故，故B错误；
C．三脚插头的长插脚与地线相连，家用电器的金属外壳与长插脚相连。插的时候，地线比火线和零线先接通。拔出的时候，先断开火线和零线，最后断开地线。能保证家用电器漏电时不会发生触电事故。故C正确；
D．插线板的电源线绝缘层破损，人很容易接触到裸露的金属导线，很容易发生触电事故，绝缘层破损的电源线不能继续使用，故D错误。
故选C。
2．D
【解析】
A. 发生触电事故时应立即切断电源，再进行救援，避免自己在施救过程当中也发生触电事故，故A正确；
B.由图可知验电笔使用正确，可以检验插座的火线是否通电，故B正确；
C.L为火线与熔断器相连，N为零线，PE为地线与外壳相连，整个电路连线正确，故C正确；
D.家庭电路连接开关应接在火线上，灯泡底部应接火线，侧面螺纹处应接零线，故D错误．
3．C
【解析】
A．使用试电笔辨别火线或零线时，手必须接触笔尾金属体，故A正确，不符合题意；
B．切断电源后，进行电路维修，符合安全用电，故B正确，不符合题意；
C．不能将湿衣服直接晾在输电线上，容易发生触电事故，故C错误，符合题意；
D．高压输电线能在不接触的情况下向外放电，所以应远离高压输电线，故D正确，不符合题意。
故选C。
4．D
【解析】
小明闭合了开关（家中其他用电器均处于断开状态），白炽灯亮了一段时间后熄灭了，而保险丝没有熔断，说明火线断路或者零线断路；他用测电笔测试了图中插座的两个孔，发现测电笔都发光，说明两个孔都可以与火线相连，那么故障应该是零线断路；断开开关，只有插座的右孔与火线相连了，所以只有测试右面的孔时，测电笔才发光。
故选D。
5．A
【解析】
A．为防止开关断开用电器仍带电引起触电事故，组装家庭电路时将开关接在火线上，故A错误，A不符合题意；
B．凡是有金属外壳的用电器，工作时如果外壳带电，很容易引起触电事故，所以洗衣机的金属外壳与地线相连，故B正确，B不符合题意；
C．漏电保护器可以在发生漏电或人体触电时及时切断电源，防止人体发生触电事故，所以在建楼房里必须安装漏电保护器，故C正确，C不符合题意；
D．使用测电笔时手指接触笔尾金属电极可以在带电体经人体与大地之间形成一个回路，有微弱电流经过氖泡时可以发光，故D正确，D不符合题意。
故选A。
6．A
【解析】
根据石墨烯的导热性、导电性、熔点高、硬度大几个特点结合选项进行分析．
A、石墨烯的熔点超过3000℃，所以不能作保险丝，A符合题意；
B、石墨烯薄、坚硬，导热性好，可以做家里烹饪用的汤锅，B不符合题意；
C、石墨烯具有优良的导电性，所以可以用来制成高压输电用的导线，C不符合题意；
D、石墨烯是目前世界上最薄、最坚硬的纳米材料，所以可以做隧道掘进机的钻头，D不符合题意．
故选A．
7．B
【解析】
A．在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；
B．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；
C．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；
D．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误．
8． 正##+ 火线
【解析】
[1]毛皮摩擦过的橡胶棒带负电，用毛皮摩擦过的橡胶棒去靠近悬挂的带电小球时，发现小球被吸引，根据异种电荷相互吸引的规律知，小球带正电。
[2]零线或地线与大地之间没有电压，火线与大地之间的电压为220V；所以家庭用电引起的触电事故，大多是人体直接或间接接触火线造成的。
9． 123.4 810 小于 地
【解析】
[1]根据甲图的电能表示数，可直接读出消耗的电能为123.4kW·h，由于安装时的示数为零，到目前为止，小明家已消耗123.4kW·h的电能。
[2]甲图的电能表显示“3000r/( kW·h)”，表示每消耗1 kW·h的电能，电能表表盘转动3000圈。小明断开其它用电器，只将电炉子接入电路，测得2min内电能表转盘转过81转，则电炉子的实际功率为
[3]根据功率的变形式
可知，当电阻一定时，电压越小，电功率越小。小明家此时电炉的额定功率为1000W，实际功率小于额定功率，故此时电炉子两端的实际电压小于它的额定电压。
[4]三线插头上端的脚更长，该脚插入插座时外壳先接地线，拔出插座时外壳后脱离地线，防止用电器外壳带电时发生触电事故。
10． 标定 这个电能表的额定最大电流 4400 ①②
【解析】
[1]“10A”表示电能表的标定电流。
[2]“20A”表示电能表短时间允许通过的最大电流。
[3]此电能表定额电压为220V，家中用电器的总功率不能超过
[4]家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表后接的是总开关，由图可知①②是该同学家的进户线。
11． 短路 正常
【解析】
因为家用电器工作电压为220V，所以若将一个普通的白炽灯L与那个熔断的熔丝并联，当只闭合S、S1时， L能正常发光，说明另一灯泡L1 没有分到电压，因为检验灯泡两端的电压应为220V，即此时一定是灯泡L1 发生了短路；若只闭合S、S2，发现校验灯发出暗红色的光 （发光不正常），说明校验灯电压应小于220V，即此时应该是检验灯泡与另一灯泡串联接在火线与零线之间，故该支路没有短路，说明 L2正常．
点睛：本题考查的是用校验灯检修家庭电路的故障，根据校验灯的三种状态可以快速得出电路是否存在故障．
12．
【解析】
灯泡接法，开关接在火线和用电器之间，再灯泡顶端的金属体，零线直接接在灯泡的螺口上，这样在断开开关时能切断火线，接触灯泡时就不会发生触电事故；三孔插座的接法，左零右火中接地；画图时应注意导线相交并相连处画实心圆点。如下图所示
13．
【解析】
根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，图中火线和开关连接，零线和灯上另一条线连接，如图所示：
14．
【解析】
根据题意可知，两灯并联，且开关控制两灯，开关要接在干路中，为了用电的安全，开关要接在火线与用电器之间，如图所示：
15．
【解析】
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接接在灯泡的螺旋套上，如下图所示：
16．
【解析】
家庭电路中灯泡的开光必须接在火线和灯泡之间；三孔插座按照“左零右火上地”接线：
17．
【解析】
开关控制火线，电灯螺丝套接零线；两孔插座的右孔接火线，左孔接零线。连线见下：
18．
【解析】
家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上，电灯的接法，火线首先进开关，再入灯泡，如下图所示：
19．
【解析】
（1）[1]过焦点的光线经凸透镜折射后折射光线平行于主光轴；由图知道，该折射光线与平面镜成45度角射到平面镜上，先作出法线，在法线的右侧根据反射角等于入射角画出反射光线，如下图
（2）[2]在水平力F的作用下木块正向右运动，木块所受弹簧弹力方向向右，作用点在弹簧与木块的接触点；木块对桌面的压力作用点在接触面上，过压力的作用点，沿压力的方向画一条有向线段，如下图
（3）[3]灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线
20．（1）
（2）
（3）
【解析】
（1）根据凹透镜三条特殊光线的画法，平行于主光轴的光线经凹透镜折射后，反向延长线过焦点，如图所示
（2）地球周围一切物体都要受重力作用，重力的方向竖直向下，如图所示
（3）根据家庭电路连接的要求，开关串联在火线与灯泡之间，接灯泡尾端的触点，螺口接零线；三孔插座左孔接零线，右孔接火线，中间孔接地线，如图所示
