2022年中考物理：光现象实验探究练习题

这是一份2022年中考物理：光现象实验探究练习题，共9页。试卷主要包含了在探究“光的反射规律”实验中等内容，欢迎下载使用。

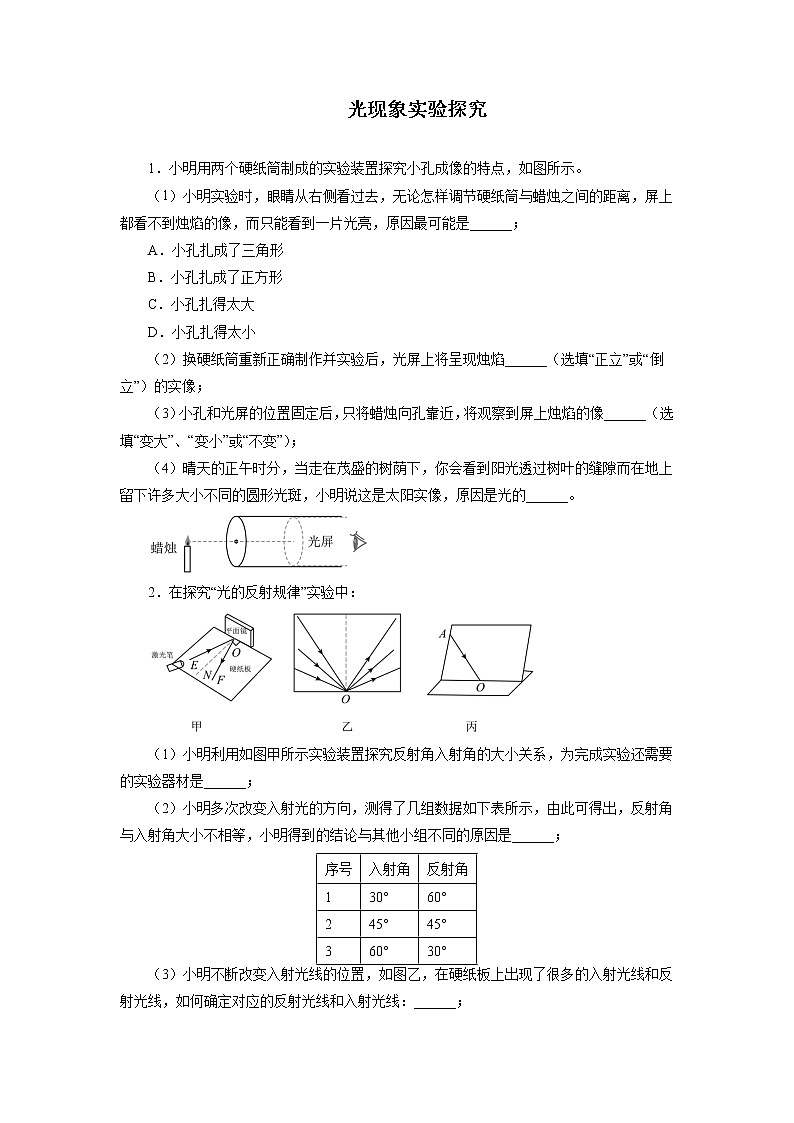

1．小明用两个硬纸筒制成的实验装置探究小孔成像的特点，如图所示。
（1）小明实验时，眼睛从右侧看过去，无论怎样调节硬纸筒与蜡烛之间的距离，屏上都看不到烛焰的像，而只能看到一片光亮，原因最可能是______；
A．小孔扎成了三角形
B．小孔扎成了正方形
C．小孔扎得太大
D．小孔扎得太小
（2）换硬纸筒重新正确制作并实验后，光屏上将呈现烛焰______（选填“正立”或“倒立”）的实像；
（3）小孔和光屏的位置固定后，只将蜡烛向孔靠近，将观察到屏上烛焰的像______（选填“变大”、“变小”或“不变”）；
（4）晴天的正午时分，当走在茂盛的树荫下，你会看到阳光透过树叶的缝隙而在地上留下许多大小不同的圆形光斑，小明说这是太阳实像，原因是光的______。
2．在探究“光的反射规律”实验中：
（1）小明利用如图甲所示实验装置探究反射角入射角的大小关系，为完成实验还需要的实验器材是______；
（2）小明多次改变入射光的方向，测得了几组数据如下表所示，由此可得出，反射角与入射角大小不相等，小明得到的结论与其他小组不同的原因是______；
（3）小明不断改变入射光线的位置，如图乙，在硬纸板上出现了很多的入射光线和反射光线，如何确定对应的反射光线和入射光线：______；

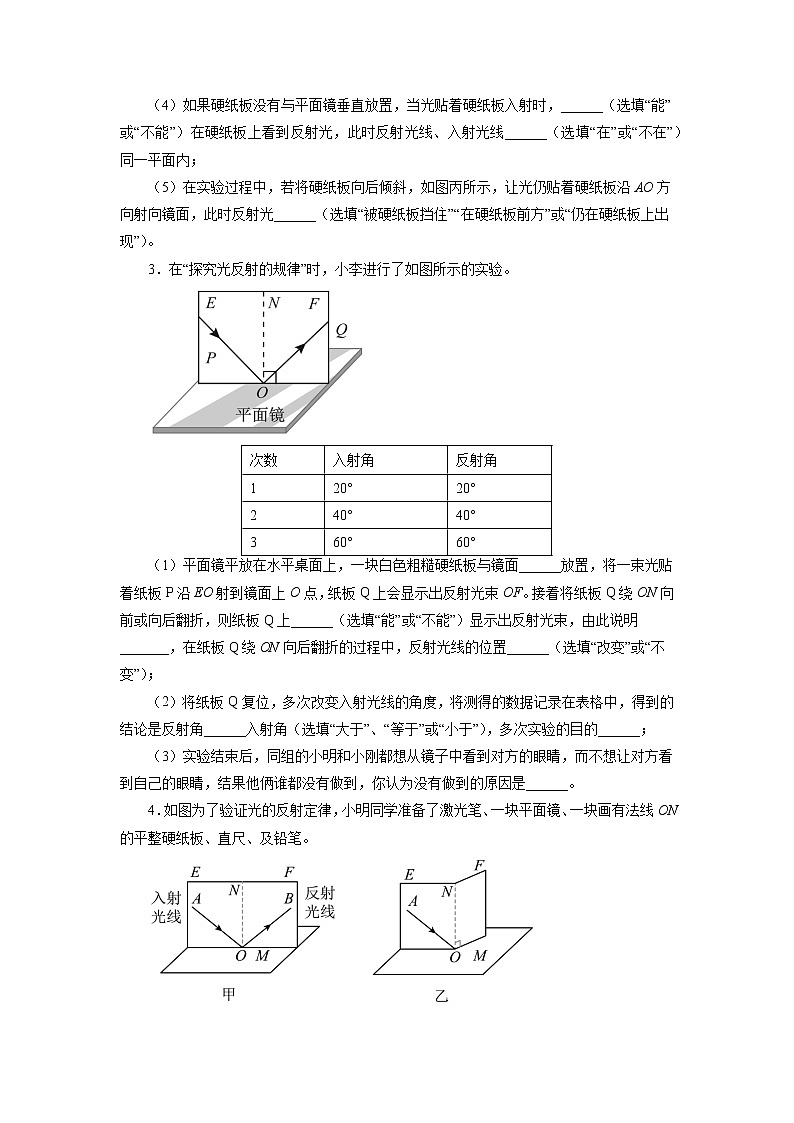

（4）如果硬纸板没有与平面镜垂直放置，当光贴着硬纸板入射时，______（选填“能”或“不能”）在硬纸板上看到反射光，此时反射光线、入射光线______（选填“在”或“不在”）同一平面内；
（5）在实验过程中，若将硬纸板向后倾斜，如图丙所示，让光仍贴着硬纸板沿AO方向射向镜面，此时反射光______（选填“被硬纸板挡住”“在硬纸板前方”或“仍在硬纸板上出现”）。
3．在“探究光反射的规律”时，小李进行了如图所示的实验。
（1）平面镜平放在水平桌面上，一块白色粗糙硬纸板与镜面______放置，将一束光贴着纸板P沿EO射到镜面上O点，纸板Q上会显示出反射光束OF。接着将纸板Q绕ON向前或向后翻折，则纸板Q上______（选填“能”或“不能”）显示出反射光束，由此说明_______，在纸板Q绕ON向后翻折的过程中，反射光线的位置______（选填“改变”或“不变”）；
（2）将纸板Q复位，多次改变入射光线的角度，将测得的数据记录在表格中，得到的结论是反射角______入射角（选填“大于”、“等于”或“小于”），多次实验的目的______；
（3）实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有做到，你认为没有做到的原因是______。

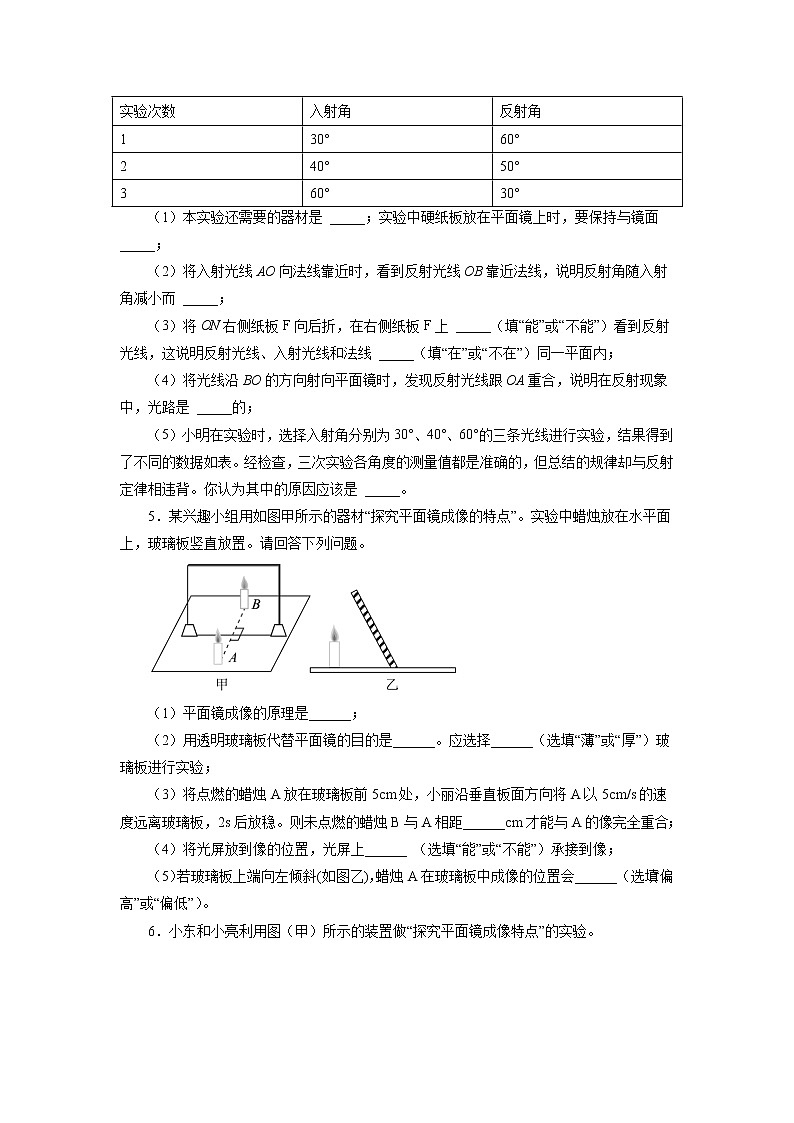

4．如图为了验证光的反射定律，小明同学准备了激光笔、一块平面镜、一块画有法线ON的平整硬纸板、直尺、及铅笔。
（1）本实验还需要的器材是 _____；实验中硬纸板放在平面镜上时，要保持与镜面 _____；
（2）将入射光线AO向法线靠近时，看到反射光线OB靠近法线，说明反射角随入射角减小而 _____；
（3）将ON右侧纸板F向后折，在右侧纸板F上 _____（填“能”或“不能”）看到反射光线，这说明反射光线、入射光线和法线 _____（填“在”或“不在”）同一平面内；
（4）将光线沿BO的方向射向平面镜时，发现反射光线跟OA重合，说明在反射现象中，光路是 _____的；
（5）小明在实验时，选择入射角分别为30°、40°、60°的三条光线进行实验，结果得到了不同的数据如表。经检查，三次实验各角度的测量值都是准确的，但总结的规律却与反射定律相违背。你认为其中的原因应该是 _____。
5．某兴趣小组用如图甲所示的器材“探究平面镜成像的特点”。实验中蜡烛放在水平面上，玻璃板竖直放置。请回答下列问题。
（1）平面镜成像的原理是______；
（2）用透明玻璃板代替平面镜的目的是______。应选择______（选填“薄”或“厚”）玻璃板进行实验；
（3）将点燃的蜡烛A放在玻璃板前5cm处，小丽沿垂直板面方向将A以5cm/s的速度远离玻璃板，2s后放稳。则未点燃的蜡烛B与A相距______cm才能与A的像完全重合；
（4）将光屏放到像的位置，光屏上______ （选填“能”或“不能”）承接到像；
（5）若玻璃板上端向左倾斜(如图乙)，蜡烛A在玻璃板中成像的位置会______（选填“偏高”或“偏低”）。
6．小东和小亮利用图（甲）所示的装置做“探究平面镜成像特点”的实验。
（1）该实验利用薄透明玻璃板代替平面镜，是为了_________，能比较像与物的大小关系；
（2）小东选择了两个完全相同的蜡烛A和B，在水平桌面上铺一张白纸，纸上竖直放置一块薄透明平板玻璃，把蜡烛A放在玻璃板的前面，小东应在玻璃板前面观察蜡烛A经玻璃板________（选填“反射”或“折射”）所成的像；
（3）实验中，小东可以看到点燃的蜡烛A在玻璃板后面的像；再拿一只外形相同的蜡烛B竖立在玻璃板后面移动，直到从各个方向看上去，___________；
（4）完成实验后，小亮将一枚硬币放在玻璃板前，能看到它在玻璃板后的像在a的位置，如图（乙）所示。若将玻璃板水平向右移动2cm，该硬币的像应________。（选填“向右移动2cm”、“在原位置”或“向左移动2cm”）
7．如图所示是晓华、小路两位同学合作研究“平面镜成像特点”时的情景。
（1）实验时，他们应选____（选填字母）作为平面镜，这样选择的目的是便于______。
（2）为了比较像与物的大小关系，他们应选_______（选填字母）两支蜡烛。
（3）为了正确进行研究，小路同学面前点燃了一支蜡烛，在两位同学间A处垂直放置了一块玻璃板，实验中他们还需要一支完全相同的未点燃的蜡烛，并在一定的区域内移动，直到从_____同学这一侧的各方向看上去这支蜡烛好像也被点燃似的。
（4）在探究平面镜成像特点的过程中，晓华把四个模型分别面对玻璃板直立在桌面上，用于研究像与物左右位置的关系。其中能够达到实验目的是下图中的________。
A．B．C．D．
（5）小路同学想到了家里汽车的仪表盘，车辆行驶信息投影在挡风玻璃前，如下图甲所示。好学的小路同学向老师请教，老师说这是利用平面镜成像原理，如下图乙所示。
所成的像没有产生重影，是挡风玻璃厚度较________，如果通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹角为_____度。
8．如图是探究平面镜成像特点（图甲）和光的反射规律（图乙）的两个实验。
（1）在探究平面镜成像特点的实验中：
①实验中使用的是玻璃板，而不用平面镜，这是为了___________；
②实验中用两个相同的棋子，是为了___________；
③在棋子B与玻璃板之间放置一块较大的不透明硬纸板，人在棋子A的一侧透过玻璃板___________（能/不能）到棋子B，___________（能/不能）看到棋子A的像；
④若将玻璃板绕底边向棋子B一侧翻转90度，则在此过程中，棋子A的像大小变化情况是___________，棋子A顶端与其像之间的距离变化情况是___________；
⑤实验时小明发现棋子A的像较暗，很难使棋子B与之重合，用手电筒对着玻璃照射棋子A的像，___________（选填“能”或“不能”）使像变亮；
⑥实验中也有同学选择蜡烛进行实验，从观察实验现象的角度，说出使用蜡烛进行实验的一个好处______。把作为物体的蜡烛A放在镜面前，把另一支蜡烛B放在镜面的另一侧，蜡烛B_______（要/不要）点燃；
⑦实验后，小明用手电筒对着平面镜中的像照射时，如图丙所示，会发现像比原来亮多了，这是因为___________；
A．光照到像上所以像变亮
B．镜子比原来亮，所以像也比原来亮
C．光照到镜子上发生反射，使物体变亮
D．光照到像上后，人的感觉不同
（2）为了探究光反射时的规律，小明进行了如图乙所示的实验：
①图中的光屏是由两块可折转的硬纸板P和Q组成，此光屏在实验中的作用是：利用光的___________现象来显示光束路径；两块可折转的硬纸板还可以用来研究___________；
②在某次实验中测得光线AO与ON的夹角为40°，则此时的反射角为_______，当AO垂直镜面入射时，其反射角为___________；
③在实验中若把入射光线AO绕O点逆时针转过10°，则反射光线将绕O点沿________方向转过___________°；
④如果让光线逆着OB的方向射向镜面，会发现反射光线沿着OA方向射出，这表明_________；
（3）关于这两个实验，下列说法中不正确的是___________；
A．这两个实验都需要进行多次测量，多次测量的目的相同
B．甲中的玻璃板与桌面垂直，乙图中的活动板也要与镜面垂直
C．这两个实验中都需要用到刻度尺这个测量工具
D．人看到甲图中烛焰在镜中的像，是由光的反射引起的
9．在研究平面镜成像时像与物的位置关系的实验中，小明将茶色玻璃板竖直放在水平桌面的白纸上，沿玻璃板在纸上画一条直线MN，取两枚相同的棋子E和F。小明将棋子E放在玻璃板前，移动玻璃板后面的棋子F，直到它看上去与棋子E的像完全重合，记下E和F的位置如图甲所示。

（1）该实验用玻璃板代替平面镜，是为了方便确定 _____；用两个相同的棋子E和F，是为了比较 _____；
（2）在实验中，小明观察到棋子E有两个像，为了让这两个像靠得更近些，进而可近似地看成一个像，下列做法可行的是 _____（选填序号）；
A．换用更薄的玻璃板
B．换用更厚的玻璃板
C．调整观察的角度，使像重合
（3）实验中小明看到的棋子E的像偏暗，可以用 _____方法使看到的像亮些；（填序号）
A．用手电筒直接照亮棋子E
B．用手电筒直接照亮棋子F
C．换用无色透明玻璃板进行实验
D．到太阳光下进行实验
（4）实验中，小明改变 _____，重复上述步骤，进行多次实验，我们可以发现：像和物的连线与镜面垂直，像和物到镜面的距离 _____；
（5）国庆假期，小明去南京旅游，在地铁站，他透过玻璃板制成的屏蔽门看到了车道、另一侧竖直墙壁上的广告牌及自己在玻璃屏蔽门后面的像。小明根据该现象设计了粗略测量玻璃屏蔽门到车道另一侧广告牌之间距离d的实验如图乙所示；
实验步骤如下，请完成相关内容：
①小明站在站台上，相对于玻璃屏蔽门前后移动直到观察到小明在玻璃屏蔽门后所成的 _____（虚/实）像落在 _____上；
②小明记录下自己的位置，然后用直尺量出 _____的距离；
③上述步骤中量出的距离就是玻璃屏蔽门到广告牌之间的距离d。
10．在“探究平面镜成像的规律”实验中，如下图所示。
（1）实验需要的器材：
两支相同的蜡烛、一块玻璃板、玻璃板支架、一张纸、一个___________、一把刻度尺及火柴；
（2）如图所示，为小红的实验步骤；
（3）步骤（a）中，将纸平铺在水平桌面上，玻璃板________（选填“垂直”或“倾斜”）架在纸上，在玻璃板的一侧立一支点燃的蜡烛，透过玻璃板观察其另一侧蜡烛的像；
（4）步骤（b）中，将另一支完全相同的、但未点燃的蜡烛放到玻璃板后像的位置，与像重合（观察到未点燃蜡烛的烛芯上好像也有了烛焰）。由此可以初步得出：物体通过平面镜所成的像与物体的大小________；
（5）步骤（c）中，做了三次实验，在玻璃板下所铺的白纸上描绘出蜡烛、玻璃板和蜡烛像的位置，所得数据如下表：
由上面的实验数据，可以初步得出：___________。（写出一条即可）
11．在探究光的折射规律实验中，某小组将光从空气分别射入水和玻璃中，并记录了如下数据：
分析表中数据，可以得到一些规律：
（1）当光从一种介质垂直射入到另外一种介质时，光的传播方向 ___________（填“改变”或“不变”）。
（2）光从空气斜射入其他介质时，折射角随着入射角的增大而 ___________（填“增大”或“减小”）；分析表中数据猜想，光从空气射入其他介质时，折射角 ___________（填“可能”或“不可能”）达到90°。
（3）当光线以32°入射角从水中射向空气时，折射角等于 ___________。
（4）在本实验中，当光从空气射入水或玻璃时，________（填“会”或“不会”）同时发生光的反射现象。
12．某小组选用了图甲中光源、水、水槽、可折转的光屏（带刻度）等器材，用于完成探究“光从空气射入水中时的折射规律”。
（1）使用可折转的光屏，是为了观察折射光线和入射光线是否_____；
（2）光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′、3和3′、4和4′分别表示各次入射光线和对应的折射光线的位置。由此可得出，光从空气斜射入水中时，折射角随入射角的增大而____，且折射角____（填“大于”“等于”或“小于”）入射角；当光从空气垂直射入水中时，折射角等于____度；
（3）光从空气斜射到水面时，将同时发生折射和____现象；
（4）图丙中当激光笔从水中沿4′方向射入O点，则折射光线将会沿着4方向射出，说明折射光路是____的；
（5）用激光笔从水中斜射入空气中，若不断增大水中的入射角，当入射角增大到某一值时，折射角会达到最大值，该最大值是____；若继续增大入射角，将会发现不再有____光线，而只存在____光线。
参考答案
1．C 倒立 变大 直线传播
2．量角器 错把反射光线与镜面的夹角当成了反射角 入射光线和反射光线关于法线对称 不能 在 在硬纸板前方
3．垂直 不能 反射光线、入射光线和法线在同一平面内 不变 等于 使实验结论具有普遍性 反射现象中，光路是可逆的
4．量角器 垂直 减小 不能 在 可逆 把反射光线与镜面的夹角当成了反射角
5．光的反射 便于确定像的位置 薄 30 不能 偏高
6．便于确定像的位置 反射 B与A的像完全重合 在原位置
7．G 确定像的位置 BC 小路 A 薄 45
8．便于确定像的位置 比较像与物的大小关系 不能 能 不变 先变大后变小 能 点燃的蜡烛的像更清晰 不要 C 漫反射 反射光线、入射光线和法线是否在同一平面上 40 0 顺时针 10 反射现象中，光路是可逆的 C
9．像的位置 像与物的大小关系 A A 棋子E的位置 相等 虚 广告牌 小明到玻璃屏蔽门之间
10．光屏 垂直 相同 像到平面镜的距离与物体到平面镜的距离相等
11．不变 增大 不可能 45° 会
12．在同一平面内 增大 小于 0 反射 可逆 90度 折射 反射序号
入射角
反射角
1
30°
60°
2
45°
45°
3
60°
30°
次数
入射角
反射角
1
20°
20°
2
40°
40°
3
60°
60°
实验次数
入射角
反射角
1
30°
60°
2
40°
50°
3
60°
30°
实验次数
蜡烛到平面镜的距离（cm）
像到平面镜的距离（cm）
1
5
5
2
7
7
3
8
8
空气中的入射角i/°
0
30
45
60
水中的折射角r/°
0
22
32
40
玻璃中的折射角θ/°
0
17
24
30
