电费的多少表明什么？电费的多少与哪些因素有关？
　　电能表（电度表）是用来测量电路消耗电能多少的仪表。常用家用电能表有电子式和感应式两种。
电压：220V电流规格：10（40）A频率：50HZ电能表常数：1600 imp/（kw h）
1、“电压”表示电能表使用的额定电压。
额定电压是指用电器正常工作时的电压。
2、“电流规格”中，“10 A”表示基本电流，它时确定电能表有关特性的电流值；“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值。
3、“电能表常数”表示每消耗1 kw h电能，电能表指示灯闪烁的次数。
电能表常数为1920 r/ （kw h），它表示电路中每消耗1 kw h电能，电能表的转盘转动1920圈。

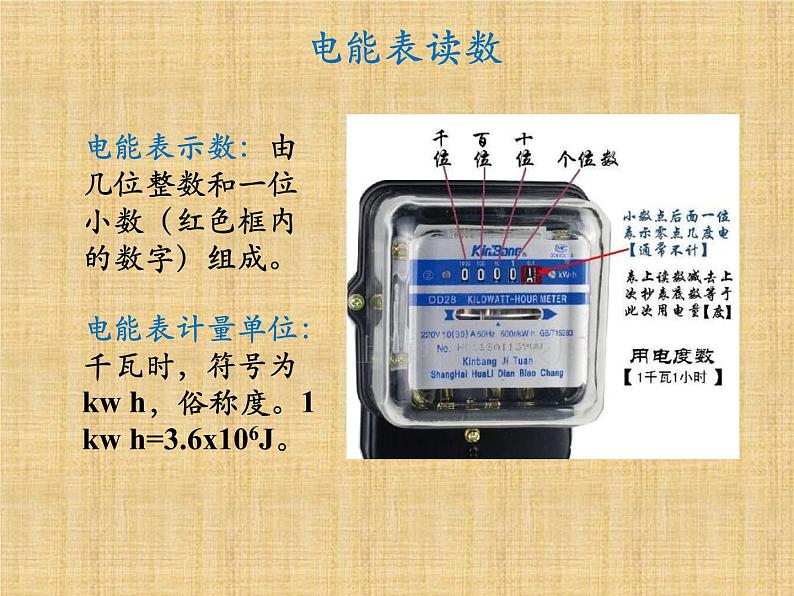

电能表示数：由几位整数和一位小数（红色框内的数字）组成。
电能表计量单位：千瓦时，符号为kw h，俗称度。1 kw h=3.6x106J。
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
　　2 月份消耗的电能为：　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h　　应支付的电费为：　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
1 kW · h 的作用
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
2．电能的单位：能量的国际单位：焦耳（J）生活中的电能单位：度，千瓦时（kW·h）
1．用电器工作的过程就是消耗电能的过程。即：使电能转化为其他形式能量的过程。
　　各种各样的发电厂和电池，把不同形式的能转化为电能，供人们使用。
说说下列用电器工作时的能量转化：
电能转化成机械能和内能
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
活动15.1 比较两个灯泡的亮暗
实验1：比较灯泡亮度与电压的关系
串联时，灯泡电流相等，两个电阻不等的灯泡哪个更亮？
实验2：比较灯泡亮度与电流的关系
并联时，灯泡电压相等，两个电阻不等的灯泡哪个更亮？
两个灯泡串联时，通过灯泡的电流相等，因此，电压越高，电流做的功越多，灯泡就越亮。 两个灯泡并联时，灯泡两端的电压相等。因此，电流越大，电流做的功越多，灯泡就越亮。
有关电功计算的导出公式
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析： 90 mA=0.09 A W=UIt =220 V×0.09 A×5 h=0.099 kW·h
　　这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
