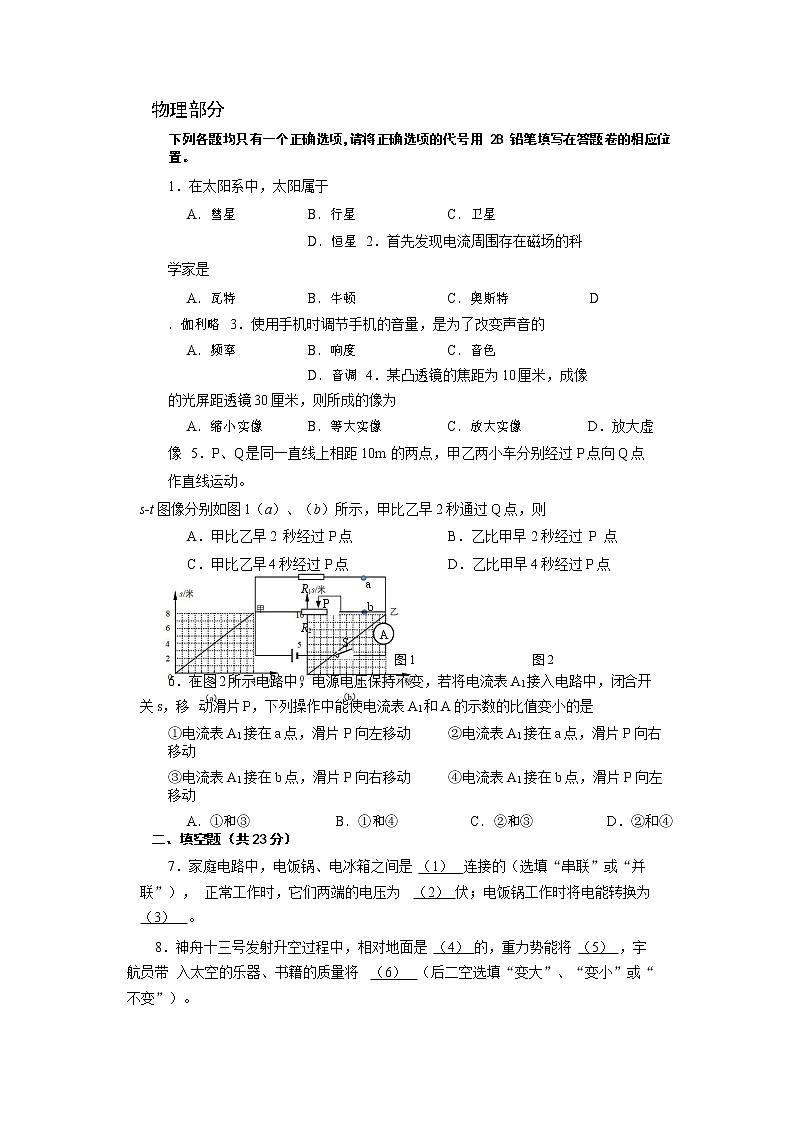

物理部分
下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填写在答题卷的相应位置。
1．在太阳系中，太阳属于
A．彗星B．行星C．卫星D．恒星 2．首先发现电流周围存在磁场的科学家是
A．瓦特B．牛顿C．奥斯特D．伽利略 3．使用手机时调节手机的音量，是为了改变声音的
A．频率B．响度C．音色D．音调 4．某凸透镜的焦距为 10 厘米，成像的光屏距透镜 30 厘米，则所成的像为
A．缩小实像B．等大实像C．放大实像D．放大虚像 5．Р、Q 是同一直线上相距 10m 的两点，甲乙两小车分别经过Р点向 Q 点作直线运动。
s-t 图像分别如图 1（a）、（b）所示，甲比乙早 2 秒通过 Q 点，则
A．甲比乙早 2 秒经过Р点B．乙比甲早 2 秒经过 P 点
C．甲比乙早 4 秒经过Р点D．乙比甲早 4 秒经过Р点
a
b
R1
P
R2
A
S
图 1图 2
6．在图 2 所示电路中，电源电压保持不变，若将电流表 A1 接入电路中，闭合开关 s，移 动滑片 P，下列操作中能使电流表 A1 和 A 的示数的比值变小的是
①电流表 A1 接在 a 点，滑片 P 向左移动②电流表 A1 接在 a 点，滑片 P 向右移动
③电流表 A1 接在 b 点，滑片 P 向右移动④电流表 A1 接在 b 点，滑片 P 向左移动
A．①和③B．①和④C．②和③D．②和④
二、填空题（共 23 分）
7．家庭电路中，电饭锅、电冰箱之间是 （1） 连接的（选填“串联”或“并联”）， 正常工作时，它们两端的电压为 （2） 伏；电饭锅工作时将电能转换为 （3） 。
8．神舟十三号发射升空过程中，相对地面是 （4） 的，重力势能将 （5） ，宇航员带 入太空的乐器、书籍的质量将 （6） （后二空选填“变大”、“变小”或“不变”）。

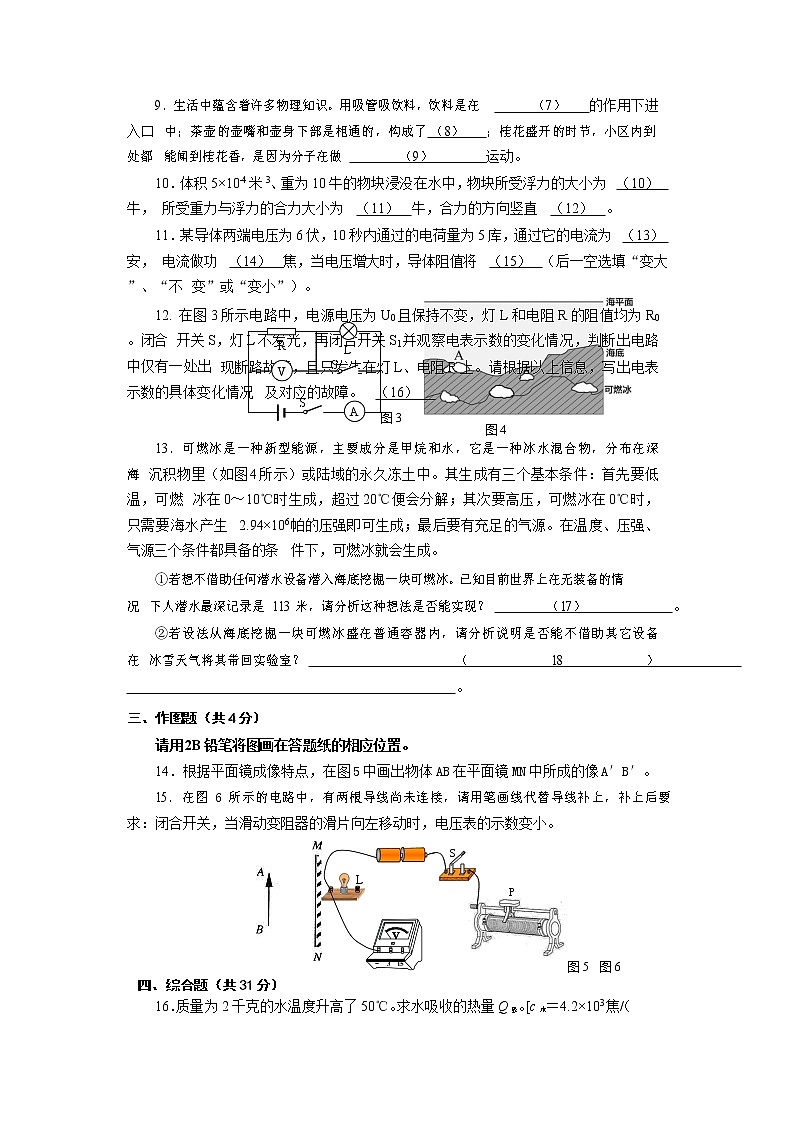

9．生活中蕴含着许多物理知识。用吸管吸饮料，饮料是在（7）的作用下进入口 中；茶壶的壶嘴和壶身下部是相通的，构成了（8）；桂花盛开的时节，小区内到处都 能闻到桂花香，是因为分子在做（9）运动。
10．体积 5×10-4 米 3、重为 10 牛的物块浸没在水中，物块所受浮力的大小为 （10） 牛， 所受重力与浮力的合力大小为 （11） 牛，合力的方向竖直 （12） 。
11．某导体两端电压为 6 伏，10 秒内通过的电荷量为 5 库，通过它的电流为 （13） 安， 电流做功 （14） 焦，当电压增大时，导体阻值将 （15） （后一空选填“变大”、“不 变”或“变小”）。
12. 在图 3 所示电路中，电源电压为 U0 且保持不变，灯 L 和电阻 R 的阻值均为 R0。闭合 开关 S，灯 L 不发光，再闭合开关 S1 并观察电表示数的变化情况，判断出电路中仅有一处出 现断路故障，且只发生在灯 L、电阻 R 上。请根据以上信息，写出电表示数的具体变化情况 及对应的故障。 （16）
R
L
S1
V
S
A
图 3
图 4
13．可燃冰是一种新型能源，主要成分是甲烷和水，它是一种冰水混合物，分布在深海 沉积物里（如图 4 所示）或陆域的永久冻土中。其生成有三个基本条件：首先要低温，可燃 冰在 0～10℃时生成，超过 20℃便会分解；其次要高压，可燃冰在 0℃时，只需要海水产生 2.94×106 帕的压强即可生成；最后要有充足的气源。在温度、压强、气源三个条件都具备的条 件下，可燃冰就会生成。
①若想不借助任何潜水设备潜入海底挖掘一块可燃冰。已知目前世界上在无装备的情况 下人潜水最深记录是113米，请分析这种想法是否能实现？（17）。
②若设法从海底挖掘一块可燃冰盛在普通容器内，请分析说明是否能不借助其它设备在 冰雪天气将其带回实验室？（18）。
三、作图题（共 4 分）
请用 2B 铅笔将图画在答题纸的相应位置。
14．根据平面镜成像特点，在图 5 中画出物体 AB 在平面镜 MN 中所成的像 A′B′。
15．在图 6 所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向左移动时，电压表的示数变小。
S
L
P
V
3 15
图 5图 6
四、综合题（共 31 分）
16．质量为 2 千克的水温度升高了 50℃。求水吸收的热量 Q 吸。[c 水＝4.2×103 焦（/
千克·℃）]
17．用图 7 所示的滑轮装置把重为 20 牛的物体在 10 秒内匀速向上提高 4 米。不计绳子 和滑轮之间的摩擦，求：
①绳子自由端的拉力 F 所做的功 W。
②拉力 F 的功率。
F
图 7
18．在图 8 所示电路中，电源电压为 18 伏且保持不变，电阻 R1 的阻值为 12 欧，滑动变 阻器 R2 标有“100 欧 l 安”字样。闭合开关 S，移动滑片 P 至某位置时，电流表示数为 0.5 安。
①求此时电阻 R1 两端的电压 U1。
②现将一个电压表正确接入电路。闭合开关 S，移动滑片 P， 在电路安全工作的情况下，要使电压表的变化量最大，请说明电压 表接入的位置，并求出最大变化量。
图 8
甲
乙
19.如图 9 所示，足够高的薄壁轻质柱形容器甲置于水平地面，容器底面积为 2×102 米 2。 其内部放置的柱体乙的重力为 19.6 牛，高为 0.2 米，底面积为 0.5×102 米 2。现向容器中倒 入 2 千克水。
① 求倒入水的体积 V水。
② 求容器对地面的压强 p地。
③ 求容器中水对容器底的压强 p水。图 9
20．小青同学做“测定小灯泡的电功率”实验，现有新干电池若干、待测小灯泡（标有 “3.5V”字样）、电流表、电压表、两个滑动变阻器（标有“10Ω 1.5A”、“20Ω 1A”字样）、 开关及导线若干。小青同学选择其中一个滑动变阻器正确连接电路，实验步骤正确。当闭合 开关时，电压表、电流表的示数分别为 2 伏和 0.2 安。接着他移动变阻器滑片Р到中点位置时， 小灯正常发光。
①判断小灯正常发光的依据是（1）。
②求电源电压 （2） 。（写出过程）
③请根据相关信息，求出小灯的额定电功率。 （3） （写出过程）。
