人教版 (2019)必修 第三册4 串联电路和并联电路教案设计

这是一份人教版 (2019)必修 第三册4 串联电路和并联电路教案设计，共7页。教案主要包含了串联电路规律，并联电路规律，电压表和电流表的电路结构等内容，欢迎下载使用。

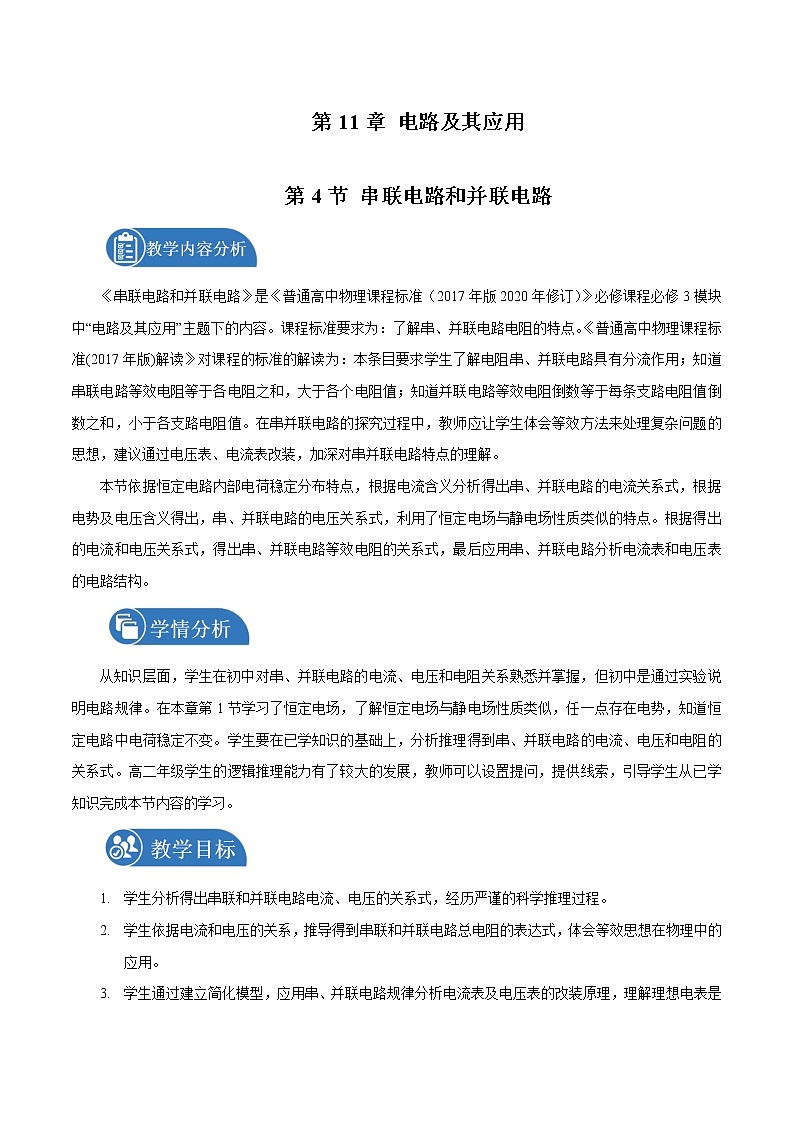

《串联电路和并联电路》是《普通高中物理课程标准（2017年版2020年修订）》必修课程必修3模块中“电路及其应用”主题下的内容。课程标准要求为：了解串、并联电路电阻的特点。《普通高中物理课程标准(2017年版)解读》对课程的标准的解读为：本条目要求学生了解电阻串、并联电路具有分流作用；知道串联电路等效电阻等于各电阻之和，大于各个电阻值；知道并联电路等效电阻倒数等于每条支路电阻值倒数之和，小于各支路电阻值。在串并联电路的探究过程中，教师应让学生体会等效方法来处理复杂问题的思想，建议通过电压表、电流表改装，加深对串并联电路特点的理解。
本节依据恒定电路内部电荷稳定分布特点，根据电流含义分析得出串、并联电路的电流关系式，根据电势及电压含义得出，串、并联电路的电压关系式，利用了恒定电场与静电场性质类似的特点。根据得出的电流和电压关系式，得出串、并联电路等效电阻的关系式，最后应用串、并联电路分析电流表和电压表的电路结构。
从知识层面，学生在初中对串、并联电路的电流、电压和电阻关系熟悉并掌握，但初中是通过实验说明电路规律。在本章第1节学习了恒定电场，了解恒定电场与静电场性质类似，任一点存在电势，知道恒定电路中电荷稳定不变。学生要在已学知识的基础上，分析推理得到串、并联电路的电流、电压和电阻的关系式。高二年级学生的逻辑推理能力有了较大的发展，教师可以设置提问，提供线索，引导学生从已学知识完成本节内容的学习。
1.学生分析得出串联和并联电路电流、电压的关系式，经历严谨的科学推理过程。
2.学生依据电流和电压的关系，推导得到串联和并联电路总电阻的表达式，体会等效思想在物理中的应用。
3.学生通过建立简化模型，应用串、并联电路规律分析电流表及电压表的改装原理，理解理想电表是一种科学抽象的产物，进一步体会理想化模型的思想方法。

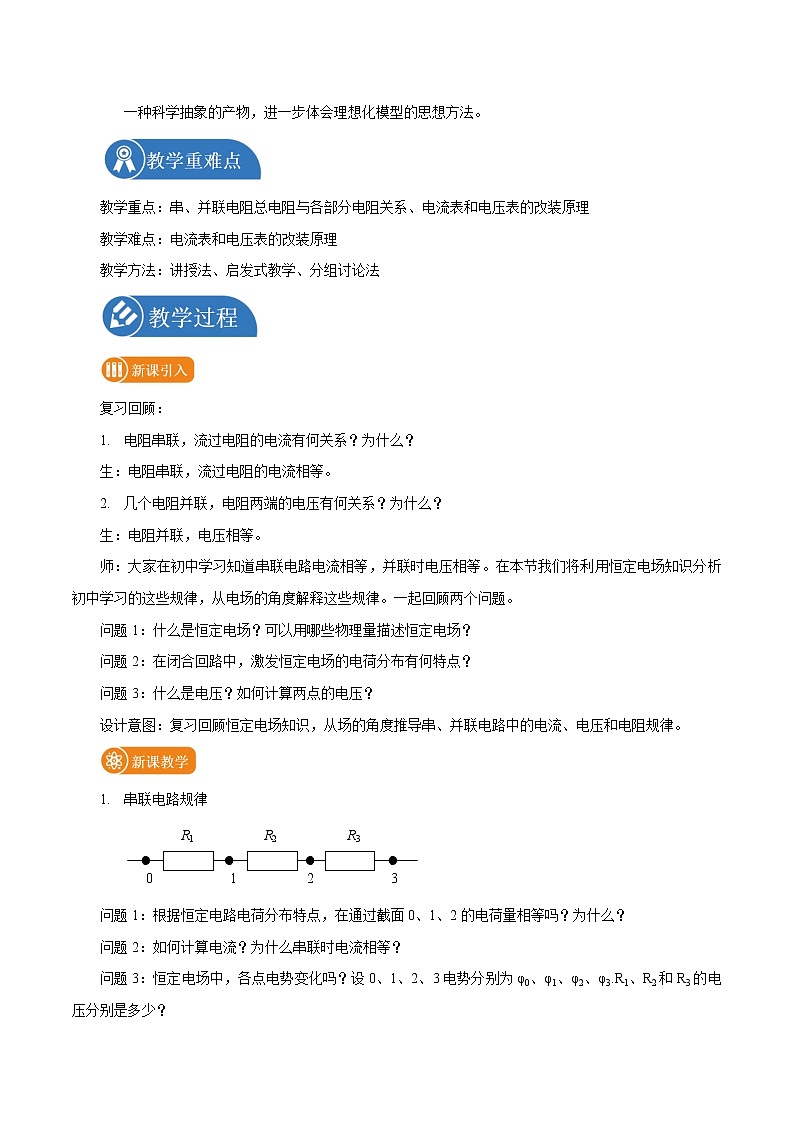

教学重点：串、并联电阻总电阻与各部分电阻关系、电流表和电压表的改装原理
教学难点：电流表和电压表的改装原理
教学方法：讲授法、启发式教学、分组讨论法
复习回顾：
1.电阻串联，流过电阻的电流有何关系？为什么？
生：电阻串联，流过电阻的电流相等。
2.几个电阻并联，电阻两端的电压有何关系？为什么？
生：电阻并联，电压相等。
师：大家在初中学习知道串联电路电流相等，并联时电压相等。在本节我们将利用恒定电场知识分析初中学习的这些规律，从电场的角度解释这些规律。一起回顾两个问题。
问题1：什么是恒定电场？可以用哪些物理量描述恒定电场？
问题2：在闭合回路中，激发恒定电场的电荷分布有何特点？
问题3：什么是电压？如何计算两点的电压？
设计意图：复习回顾恒定电场知识，从场的角度推导串、并联电路中的电流、电压和电阻规律。
1.串联电路规律
R1 R2 R3
0 1 2 3
问题1：根据恒定电路电荷分布特点，在通过截面0、1、2的电荷量相等吗？为什么？
问题2：如何计算电流？为什么串联时电流相等？
问题3：恒定电场中，各点电势变化吗？设0、1、2、3电势分别为φ0、φ1、φ2、φ3.R1、R2和R3的电压分别是多少？

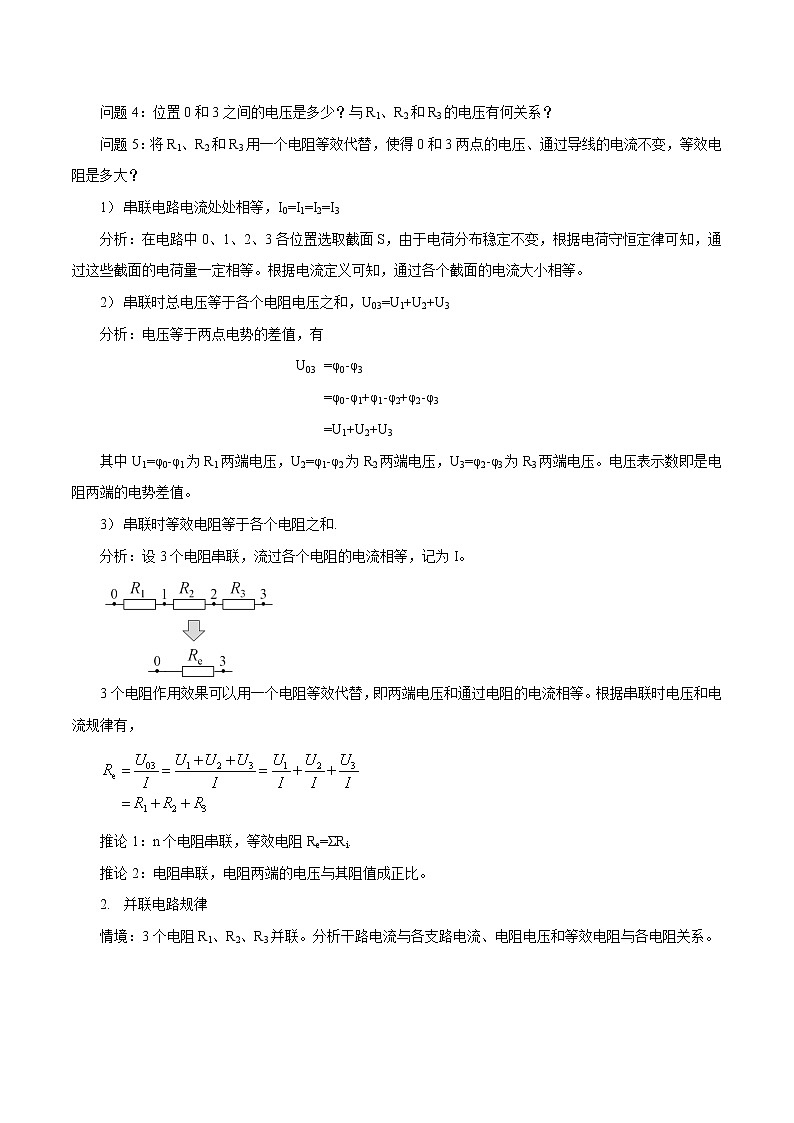

问题4：位置0和3之间的电压是多少？与R1、R2和R3的电压有何关系？
问题5：将R1、R2和R3用一个电阻等效代替，使得0和3两点的电压、通过导线的电流不变，等效电阻是多大？
1）串联电路电流处处相等，I0=I1=I2=I3
分析：在电路中0、1、2、3各位置选取截面S，由于电荷分布稳定不变，根据电荷守恒定律可知，通过这些截面的电荷量一定相等。根据电流定义可知，通过各个截面的电流大小相等。
2）串联时总电压等于各个电阻电压之和，U03=U1+U2+U3
分析：电压等于两点电势的差值，有
U03=φ0-φ3
=φ0-φ1+φ1-φ2+φ2-φ3
=U1+U2+U3
其中U1=φ0-φ1为R1两端电压，U2=φ1-φ2为R2两端电压，U3=φ2-φ3为R3两端电压。电压表示数即是电阻两端的电势差值。
3）串联时等效电阻等于各个电阻之和.
分析：设3个电阻串联，流过各个电阻的电流相等，记为I。
3个电阻作用效果可以用一个电阻等效代替，即两端电压和通过电阻的电流相等。根据串联时电压和电流规律有，
推论1：n个电阻串联，等效电阻Re=ΣRi.
推论2：电阻串联，电阻两端的电压与其阻值成正比。
2.并联电路规律
情境：3个电阻R1、R2、R3并联。分析干路电流与各支路电流、电阻电压和等效电阻与各电阻关系。

问题1：根据恒定电路电荷分布特点，流过位置0、1、2、3截面的电荷量q0、q1、q2和q3有何关系？
问题2：根据电流含义，通过截面0的电流I和支路电流I1、I2、I3有何关系？
问题3：取铜导线，横截面积取1mm2，长度取l=50cm。导线的电阻是多大？若通入1A电流，由于导线两端电势差是多大？可以忽略由于导线电阻引起的电势降低吗？
学生活动：学生根据电阻定律R=ρ eq \f(l,S) ，计算导线的电阻约为10-3Ω数量级，导线两端电压很小，在建立物理模型时，认为导线电阻为零，导线上各位置电势相等。
设计意图：通过数值估计，让学生抓住问题的本质，培养学生的物理模型建构能力。
问题4：位置1、2、3的电势有何关系？R1、R2、R3的电压是多少？你能解释为何并联时电阻两端电压相等吗？
问题5：如何计算等效电阻Re?与各支路电阻有何关系？
1）并联时干路电流等于各支路电流之和，I=ΣIi.
2）并联时电阻两端电压相等。
3）并联时等效电阻倒数等于各支路电阻倒数之和。 eq \f(1,Re) =Σ eq \f(1,Ri) .
推论1 电阻并联时，通过导体的电流与其取值成反比。
推论2 n个相同电阻并联，等效电阻Re= eq \f(R,n) .
推论3 电阻并联后的等效电阻阻值小于并联的每一个电阻阻值。
证明： 等效电阻 eq \f(1,Re) = eq \f(1,R1) + eq \f(1,R2) +…+ eq \f(1,Ri) +…
故 eq \f(1,Re) > eq \f(1,Ri)
∴ Re
