初中物理第六章 力和机械5 探究杠杆的平衡条件备课课件ppt
展开
这是一份初中物理第六章 力和机械5 探究杠杆的平衡条件备课课件ppt,共25页。PPT课件主要包含了思考与讨论,杠杆的五要素,杠杆的平衡条件是,请画出下列各力的力臂,三杠杆的分类,省力杠杆,费力杠杆等内容,欢迎下载使用。

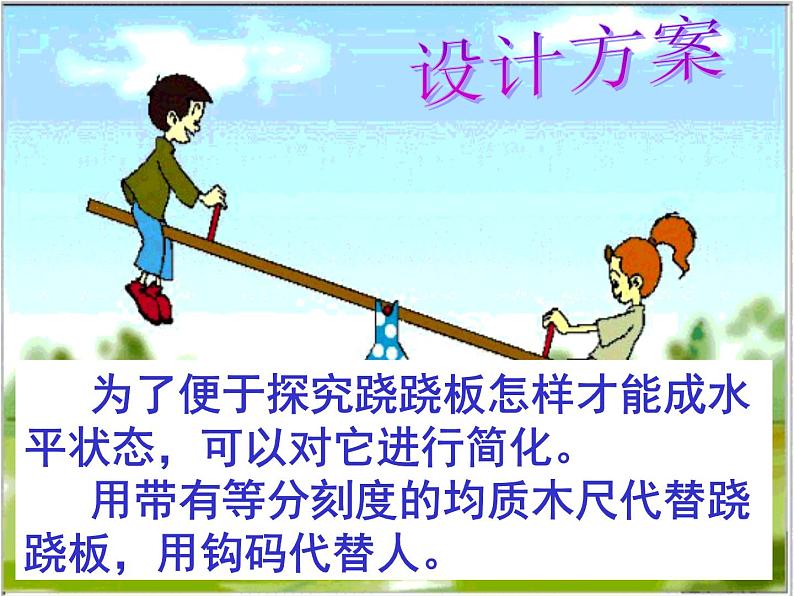

为了便于探究跷跷板怎样才能成水平状态,可以对它进行简化。 用带有等分刻度的均质木尺代替跷跷板,用钩码代替人。

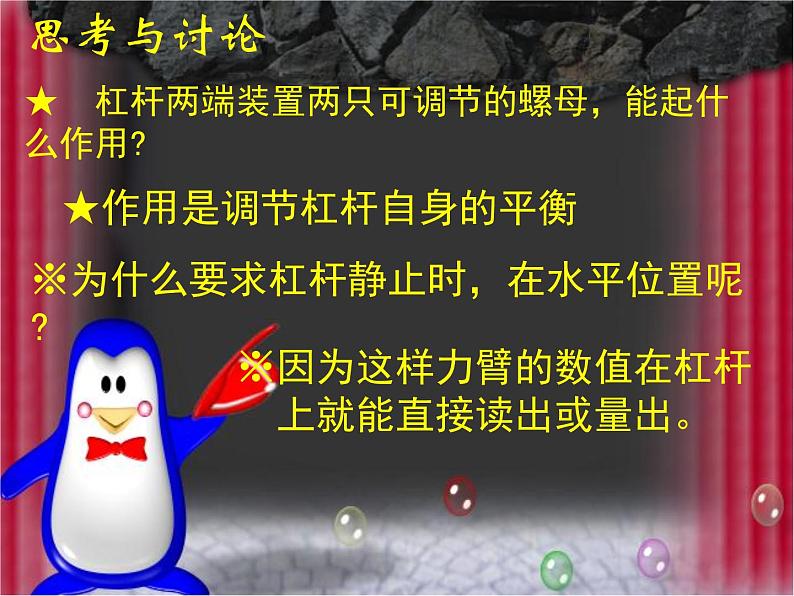

★ 杠杆两端装置两只可调节的螺母,能起什么作用?
※为什么要求杠杆静止时,在水平位置呢?
★作用是调节杠杆自身的平衡
※因为这样力臂的数值在杠杆 上就能直接读出或量出。

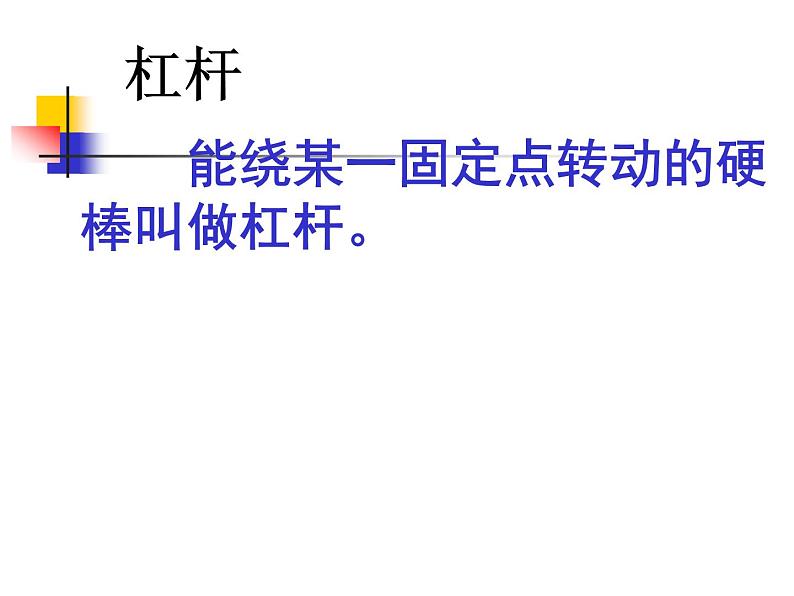

能绕某一固定点转动的硬棒叫做杠杆。

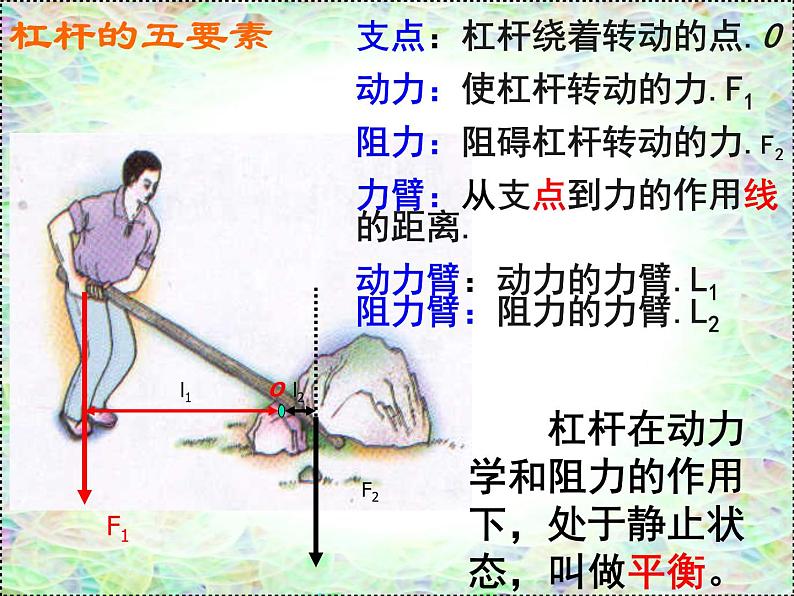

支点:杠杆绕着转动的点.O动力:使杠杆转动的力.F1阻力:阻碍杠杆转动的力.F2力臂:从支点到力的作用线的距离.动力臂:动力的力臂.L1
阻力臂:阻力的力臂.L2
杠杆在动力学和阻力的作用下,处于静止状态,叫做平衡。

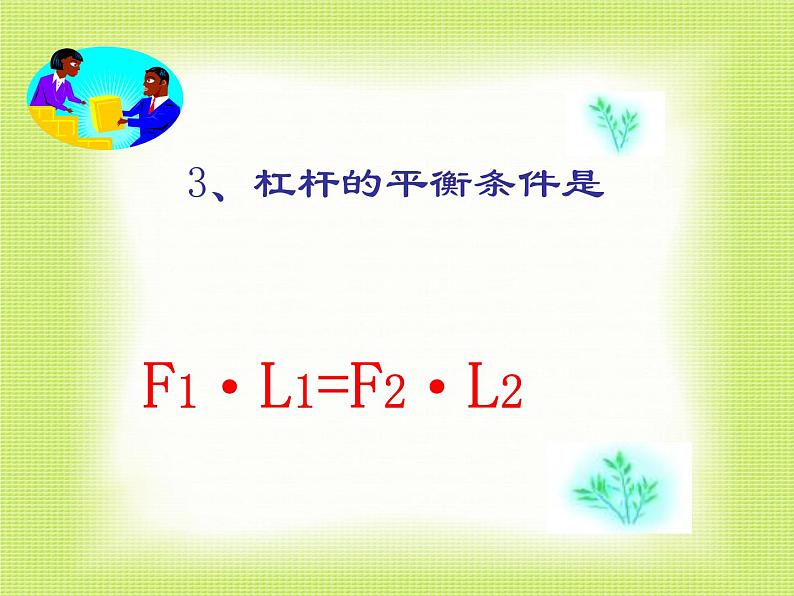

F1·L1=F2·L2
例: 若大人重750N,小女孩重250N,当小女孩坐在离跷跷板转轴1.5m处时,大人应坐在哪里才能使跷跷板平衡?
∵ F1 · L1=F2 · L2
答:大人应坐在距轴0.5m处才能使跷跷板平衡.
1 学习了杠杆、支点、动力、 阻力、动力臂、阻力臂等概念.
2.探究了杠杆的平衡条件是 F1 · L1=F2 · L2
杠杆绕着转动的固定点,用O表示。
使杠杆转动的力,用F1表示。
从支点到动力作用线的距离,用L1表示。
阻碍杠杆转动的力,用F2表示。
从支点到阻力作用线的距离,用L2表示。
F1 · L1=F2 · L2
提问:在现实生活中,你还能举出哪些杠杆的实例呢?
请大家画出P25的图6-42中的支点和各力的力臂?
省力杠杆:动力臂大于阻力臂(l1>l2)
费力杠杆:动力臂小于阻力臂(l1
