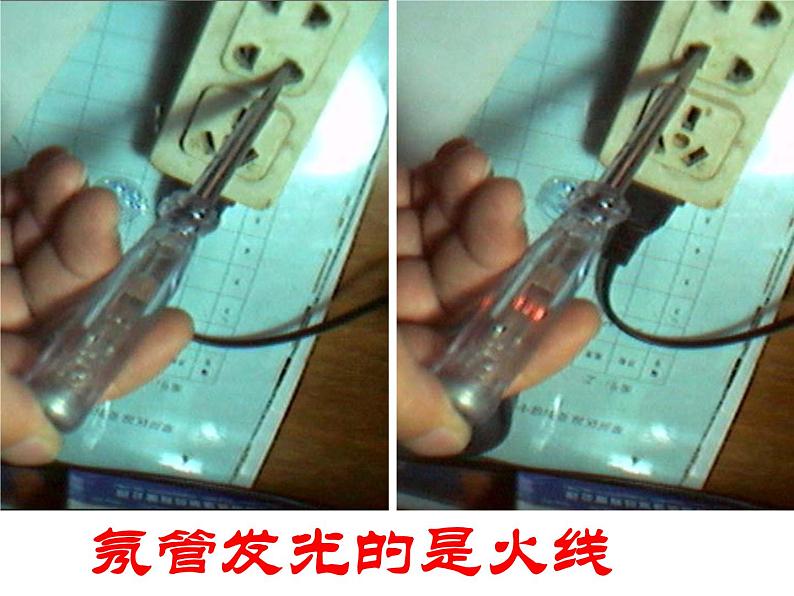

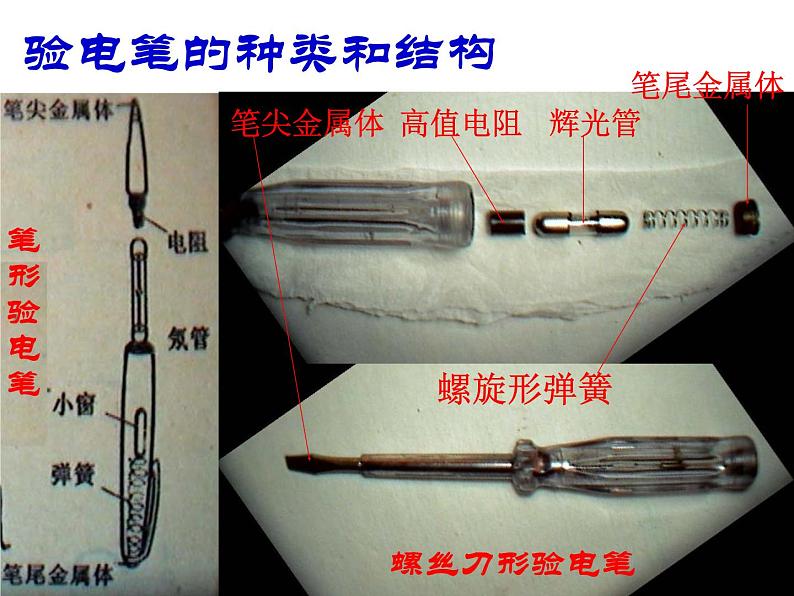

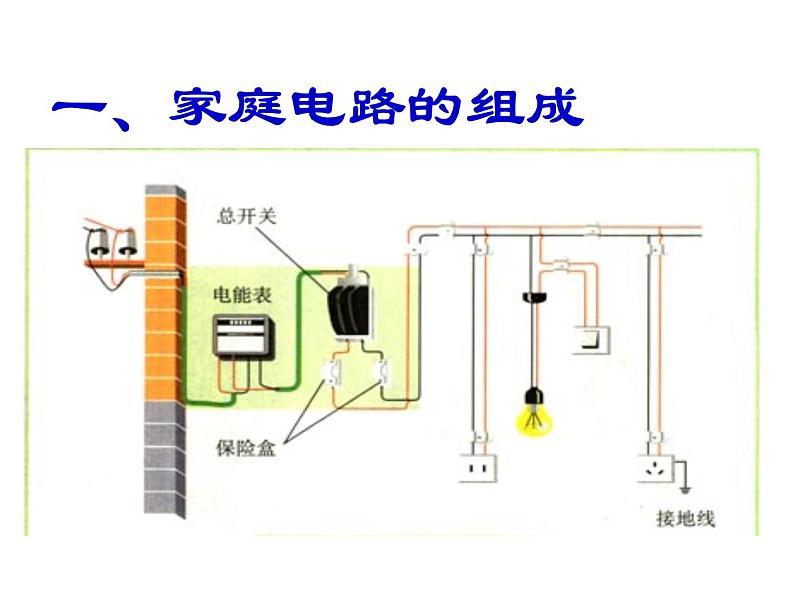

这是一份物理九年级下册第九章 家庭用电2 家庭电路课文配套ppt课件，共60页。PPT课件主要包含了家庭电路的组成，进户线，验电笔的种类和结构，验电笔的使用方法，氖管发光的是火线，电能表，刀开关，熔断器，熔丝安装在干路上，管式熔断器等内容，欢迎下载使用。

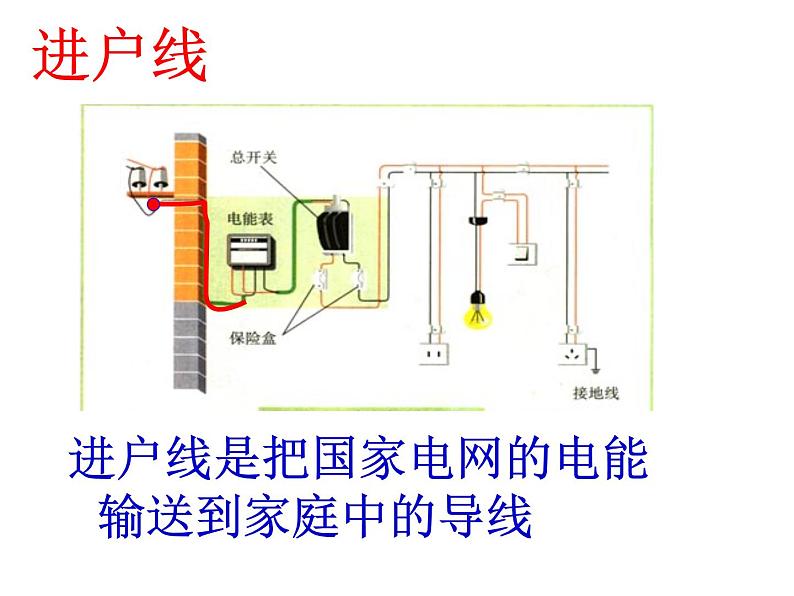

进户线是把国家电网的电能输送到家庭中的导线

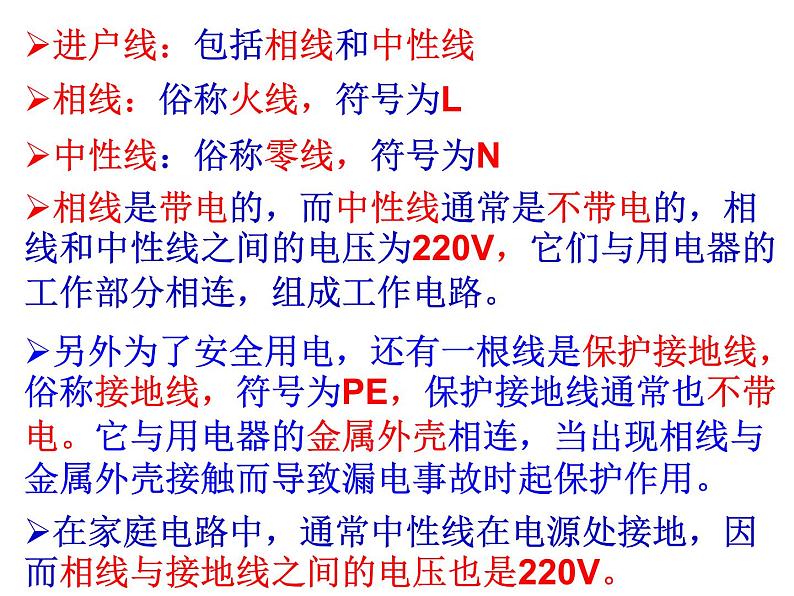

进户线：包括相线和中性线
相线：俗称火线，符号为L
中性线：俗称零线，符号为N
相线是带电的，而中性线通常是不带电的，相线和中性线之间的电压为220V，它们与用电器的工作部分相连，组成工作电路。
另外为了安全用电，还有一根线是保护接地线，俗称接地线，符号为PE，保护接地线通常也不带电。它与用电器的金属外壳相连，当出现相线与金属外壳接触而导致漏电事故时起保护作用。
在家庭电路中，通常中性线在电源处接地，因而相线与接地线之间的电压也是220V。

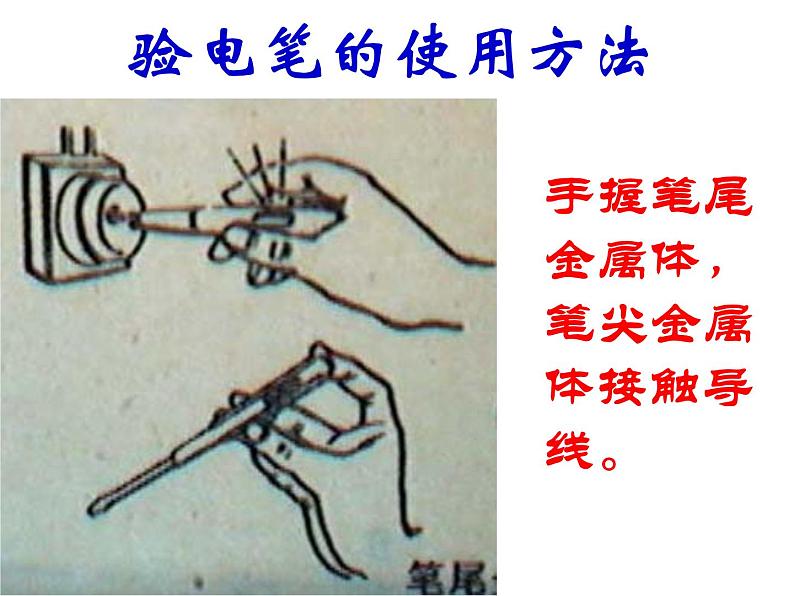

手握笔尾金属体，笔尖金属体接触导线。
1、手没有接触笔尾金属体，笔尖金属体接触到火线时氖管也不会发光。2、使用时手一定不能碰到笔尖金属体。
电能表要装在家庭电路的干路上；电能表是用来测定消耗电能的仪表；
刀开关接在干路上，用于接通和切断电路，便于更换电器或维修设备。
当电路中有过大电流通过，熔丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保护作用。
熔断器内装的是保险丝，又叫熔丝。
保险丝的材料是电阻率大的熔点低的铅锑合金等
保险丝不能用熔点高的铜丝、铁丝等代替
熔丝的额定电流要稍大于或等于家中所有用电器工作时的总电流。
家庭电路中还常用如图所示的瓷插式熔断器（俗称插盖保险）。这种熔断器的熔丝连接在瓷盖的两个动触头之间，把瓷盖插入瓷座，电路即被接通。
有的插头，以及用电器中也有装有熔断器，其外形呈管状，即管式熔断器，如图所示
低压断路器：俗称空气开关
电路发生过载或短路时，断路器会自动切断电路。
目前新建住宅中，低压断路器已取代了闸刀开关，它的作用与闸刀开关类似，但是低压断路器更准确、迅速、可靠，而且排除故障就可以合闸，不需要更换零件。
漏电保护器可以对人身触电、导线漏电、插座接错等故障起保护作用。
为了使它们互不影响，所以家用电器要并联接入电路，开关要和用电器串联。
从安全用电考虑，开关应该接在火线和用电器之间。（例如：白炽灯）
家用电器：是把电能转化为其他形式的能或进行某种信息处理、服务与家庭生活的电气设备
电热类：电饭锅、电熨斗、电热水器、电磁炉、微波炉
电动类：电风扇、抽油烟机、洗衣机
插座与电源相连，是用来接插各种家用电器的
插座有两孔插座和三孔插座，两孔插座的左孔一般是中性线（零线），右孔是相线（火线）；而三孔插座左孔是中性线，右孔是相线，上孔是保护接地线。
一般有金属外壳的电器用三孔插座，没有金属外壳的电器用两孔插座
安装在家用电器电源线的一端，将其插入插座即可使家用电器与电源连通
常见的插头有两脚插头和三脚插头
火线和零线决不可以接错
中心金属片接相线，以防人身触电。
1、 家庭电路中各盏照明灯是 　　 联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是 。
2、小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（ ）
A．电灯灯丝断了 B．cd间某处断路C．ab之间某处断路 D．开关处短路
3.家中的洗衣机、冰箱等家用电器大多使用三孔插座，这是因为如果不接地线（ ） A．会浪费电 B．这些电器不能正常工作 C．会缩短这些电器的使用寿命 D．人接触这些电器会有触电的可能
4、下列做法中正确的是（ ） A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中用铜丝代替保险丝C．控制电灯的开关要接在零线上D．家用电器金属外壳不要接地
5、图中 A．B两点均为螺丝口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他______触电，用手直接接触B点时，他______触电（选填“会”或“不会”）。
6、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
7、灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将相线上的熔丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（ ）A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
8、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ）A．使插头的造型更美观B．有利于识别火线和零线插头C．插入插座中更稳固D．操作时，可确保接地插头先接地
第三节 安全用电与保护
一、触电和安全电压 1、电流对人的伤害程度决定： （1）电流的大小 （2）通电时间的长短 2、人体电阻：1500欧~2000欧 3、安全电压的等级： 42V、36V、24V、12V、6V。
1. 单线触电人的一只手接触火线，另一只手虽没有接触零线，但是由于站在地上，人体、导线、大地与电网中的供电设备就构成了闭合回路，电流通过人体，发生触电事故。
（一）、低压触电的形式：
二、低压触电和高压触电
2. 双线触电 人的一只手接触火线，另一只手接触零线，这样，人体、导线与电网中的供电设备就构成了闭合回路，电流通过人体，发生触电事故。
请勿接触低压带电体请勿靠近高压带电体不弄湿的用电器不破坏绝缘体（低压勿摸，高压勿近）
1、不接触低压带电体，不靠近高压带电体。2、特别警惕：不该带电的物体带了电，不该导电的物体导了电。
1.引起电路中电流过大熔断保险丝的原因是（ ）A.短路B.灯丝熔断C.短路或接入大功率用电器D.使用灯泡等小功率的用电器
2、家庭电路中，自动空气开关的主要作用是( ) A．保证电路的电压不变 ； B．保证电路的电流不变；C．保证用电器的功率不变； D．在电路发生短路时自动切断电路；
3、小刚放晚学回家后,闭合电灯开关，发现电灯不亮，用测电笔分别测试灯泡两端的接线柱,氖管均发光,这是因为:（　　）A．两根进户线都断路；B．进户火线断路；C．进户零线断路； D．灯丝断路；
4、在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插人插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引起这两种故障的最大可能是：（　　）A．前者是插座短路，后者是灯泡短路 B．前者是插头短路，后者是灯泡短路C．两者都是插座短路 D．两者都是插头短路
5、电工小组的同学们练习安装模拟家庭电路。接通电源之前，为检查电路中是否有短路现象，老师将火线上的熔丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来熔丝的位置，同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中正确的是（　　）A．若检验灯泡正常发光，表明电路中有短路现象；B．若检验灯泡不亮，但将某一个用电器的开关闭合后　 检验灯泡正常发光，表明电路连接无误；C．检验灯泡不亮，但将某一个电灯的开关闭合后，这 个电灯和检验灯泡都能发光，只是亮度不够，这表 明电路中出现了短路现象；D．不论电路中用电器的开关断开还是闭合，检验灯泡 均不发光，这表明电路中短路现象；
6、商场中，一位顾客和一位售货员对一个微波炉出现了不同的意见。售货员说，微波炉很省电，用他加热食物花不了多少电费，这是由 　 角度去理解的。而顾客说微波炉很费电，他家的微波炉一开，保险丝熔断，这是由 　 角度去理解的。
7、小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是 （ ） A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
7、下列做法中，符合安全用电原则的是：A．用粗钢丝代替保险丝 B．用湿抹布擦正在发光的电灯泡C．在已通电的电线上晾晒衣服 D．家用电器金属外壳要接地
8、家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的 　连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟 　相连接的。
9、在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:（　　）A．电路中用电器的总功率过大；B．第二个电烤炉的电阻丝烧断了；C．灯泡的灯丝烧断了；D．开关接触不良；
10、对于图中的各种数据，说法不正确的是：（　）A．每消耗 1kw·h的电能，电能表的转盘转3000转；B．额定电压为220V，额定电流为10A；C．同时使用的用电器总功率不能超过2200W；D．电能表读数的单位是kW·h；
11、家庭电路中可利用电能表测量用电器的实际工作电压和实际功率。小刚家的电能表如图所示，当电路中只接入一个额定电压为220V，额定功率为1500W的电热水壶时，测得电能表的转盘在360s内转过了81转，则此时加在电热水壶上的实际电压________额定电压（填“大于”、 “小于”或“等于”），电热水壶的实际功率是_______W。
12、某同学想借助如下图所示的电能表测出家中一盏电灯的电功率．　(1)测量时除用电能表外，还需要使用的测量工具是 ．　(2)关掉家中其它的所有用电器，只让这盏电灯工作，测得电能表转盘转10转所用的时间是2min，则这盏灯的电功率是 W．
13.家中的洗衣机、冰箱等家用电器大多使用三孔插座，这是因为如果不接地线（ ） A．会浪费电 B．这些电器不能正常工作 C．会缩短这些电器的使用寿命 D．人接触这些电器会有触电的可能
14、“庆六一文艺会演”时，物理老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220－100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）。李老师用测电笔分别测试 M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是A．王老师有特异功能，确实不怕电；B．王老师的双手戴着绝缘手套；C．在人、灯替换之时，有人将零线断开了；D．在人、灯替换之时，有人将火线断开了；
15、下列做法中正确的是（ ） A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中用铜丝代替保险丝C．控制电灯的开关要接在零线上D．家用电器金属外壳不要接地
