初中物理教科版九年级下册2 家庭电路图片课件ppt

这是一份初中物理教科版九年级下册2 家庭电路图片课件ppt，共24页。PPT课件主要包含了家庭电路的组成，电能表，测电笔的使用，注意事项，测电笔，金属体，家庭电路的安装，两线----左零右火，左零右火中接地，课堂练习等内容，欢迎下载使用。

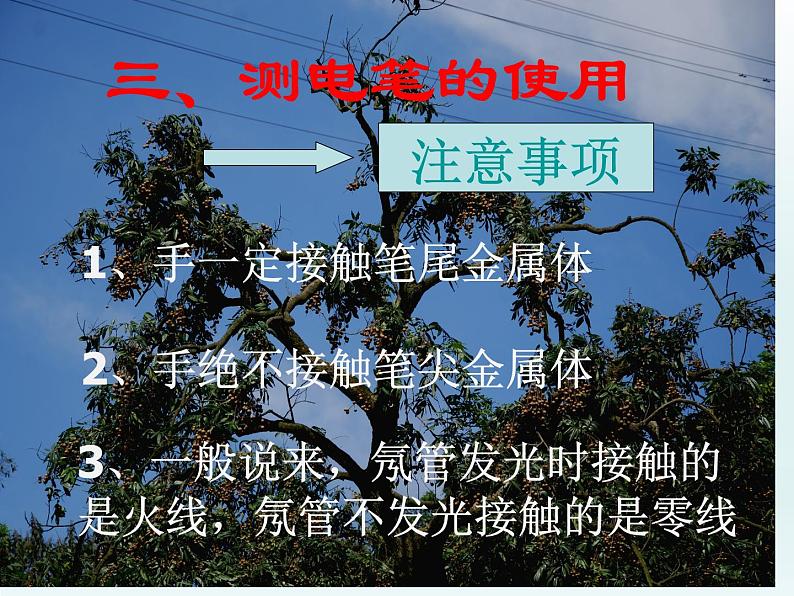

1、手一定接触笔尾金属体
2、手绝不接触笔尖金属体
3、一般说来，氖管发光时接触的是火线，氖管不发光接触的是零线
（1）测电笔中为什么要串联一个高电阻?
（2）测电笔测零线时为什么氖管不发光?
（3）使用测电笔时，为什么不能用手碰笔尖的金属体?
答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。
答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。
答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。

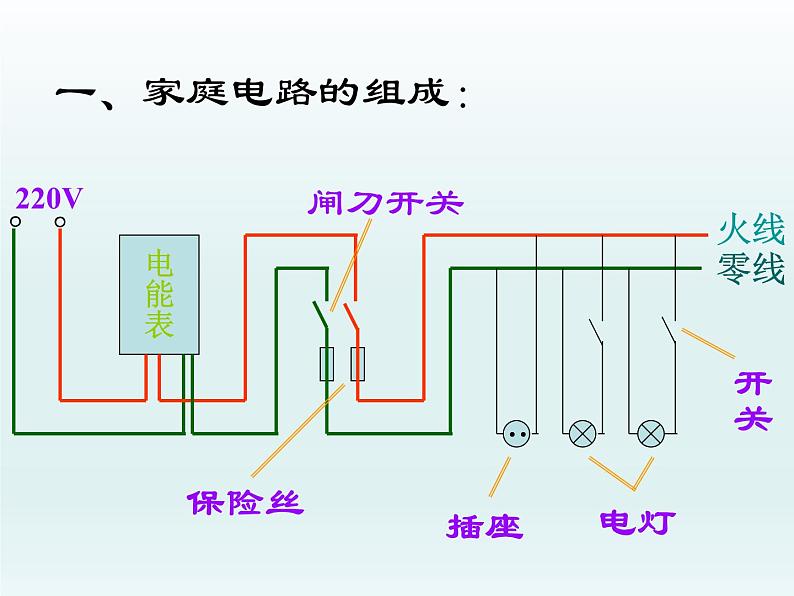

电灯与开关串联，开关接在火线上
电灯与插座并联在火线与零线之间
插座与插座并联在火线与零线之间
电灯与电灯并联在火线与零线之间
（1）家庭电路安装顺序是：进户线、 、总开关、 、用电器。（2）零线火线并着走，开关安在火线上，零线直接进灯座。（3）螺丝灯座顶端金属接火线，螺旋外套接零线。
2、三线插头与三线插座
三线----左零右火中接地
1、观察和分析家庭电路连接方式:①家庭电路中干路上的元件有： 、 和_________它们接在家庭电路中的先后顺序____（ “能”或“不能”）交换。②家庭电路中各用电器之间的连接方式是 ；插座与用电器之间的连接方式是 ；开关与所控制的用电器之间的连接方式是 。③电能表的作用是 ；总开关的作用是 ；熔断器的作用是 。

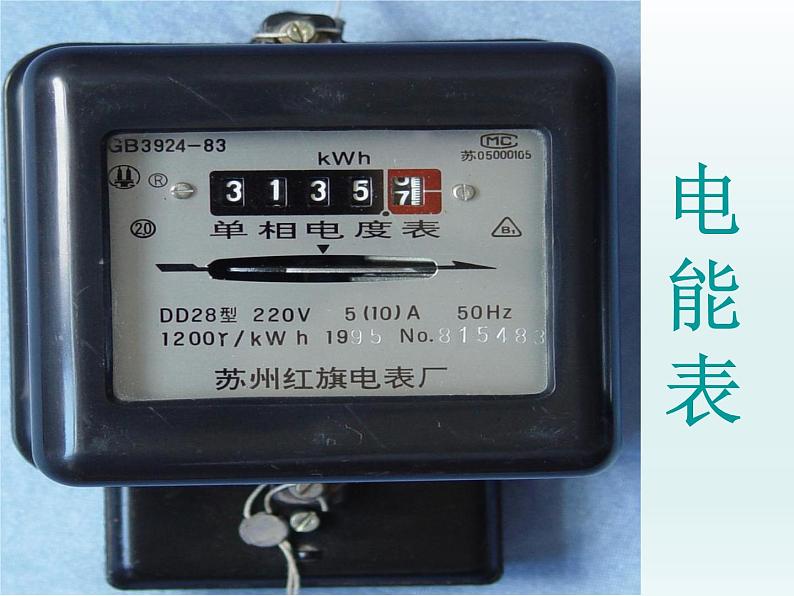

测量家庭电路消耗的总电能

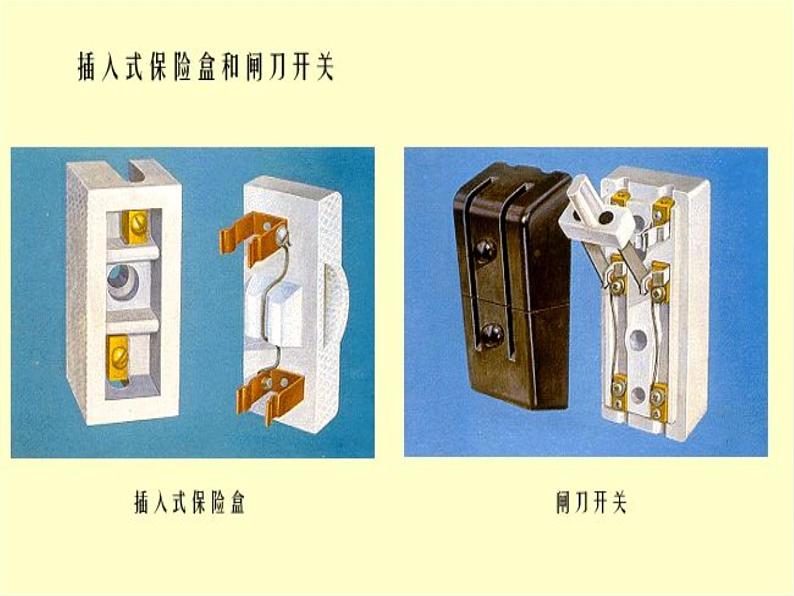

控制整个家庭电路的通断

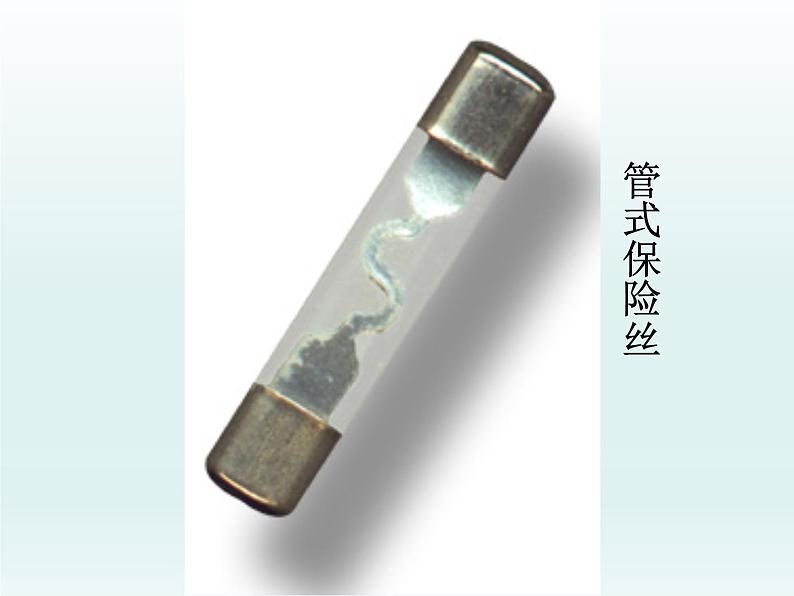

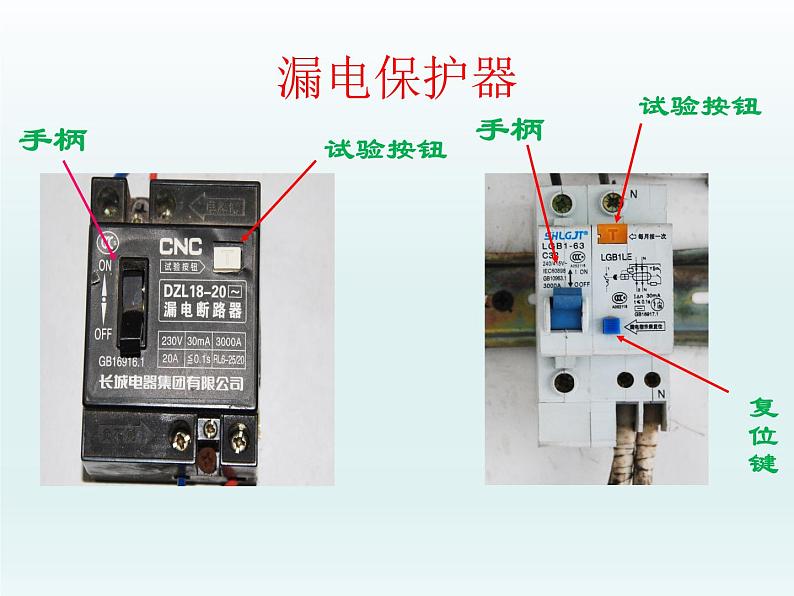

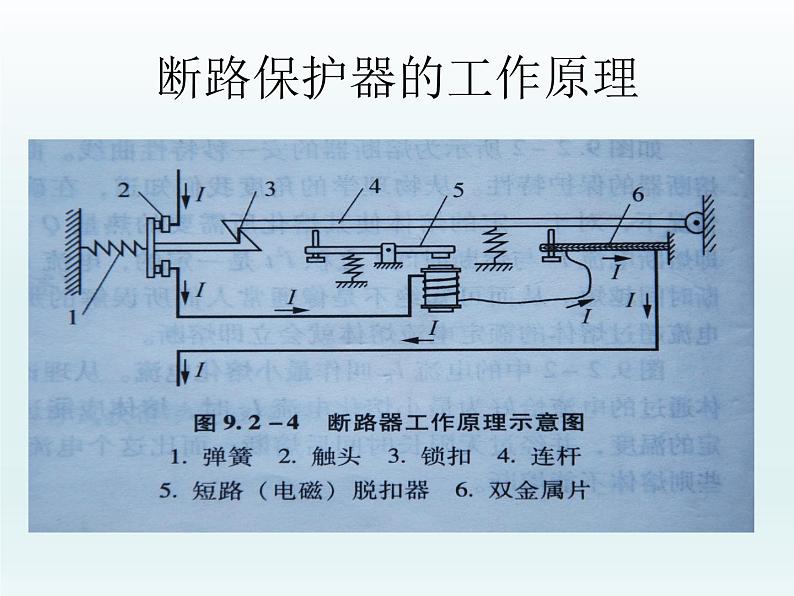

电路电流过大时，自动熔断从而保护电路
2、观察三线插头与三线插座：如图为家庭电路中常用的三孔和两孔的组合插座，其中孔1接 ，孔2接 ，孔3接 。其中孔4接 ，孔5接 。
3、家庭电路有两根电线，一根叫 线，一根叫 线，它们之间的电压是 V。为了安全，有的家用电器所用的三孔插座还有一根地线，正常情况下，零线和地线之间的电压为 V 。所有家用电器 联在电路中，可以保证在正常情况下，每个家用电器的电压都是 V，且一个用电器坏了并不会影响其他用电器的使用。
4、用 可辨别火线和零线，使用时手一定要接触笔尾的 ，笔尖接触 。如果氖管发光，表明接触的是 ；如果氖管不发光，表明接触的是 。
5、下列说法中正确的是 ( )A、闸刀开关安装在电能表之前，目的是控制整个家庭电路B、电能表安装在进户线之后，用来直接测量家庭用的电功率C、家庭照明电灯和插座并联在家庭电路上D、电灯与控制它的开关并联
6、在家庭电路中从输入电线起，连接的顺序应该是 (  )A．总开关、电能表、保险盒、插座 B．总开关、电能表、插座、保险盒C．电能表、总开关、插座、保险盒 D．电能表、总开关、保险盒、插座
