北师大版八年级下册二、学生实验：探究——凸透镜成像规律教学ppt课件
展开
这是一份北师大版八年级下册二、学生实验：探究——凸透镜成像规律教学ppt课件，共29页。PPT课件主要包含了提出猜想，物距u，如何测定凸透镜焦距，实验探究，实验与数据记录，归纳口诀，凸透镜成像规律，实验思考，凸透镜的成像规律等内容，欢迎下载使用。

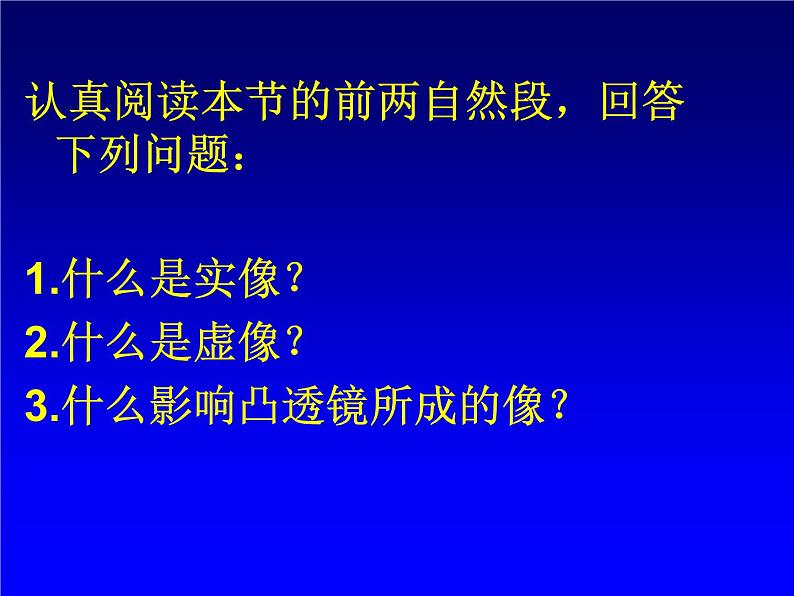

认真阅读本节的前两自然段，回答下列问题：1.什么是实像？2.什么是虚像？3.什么影响凸透镜所成的像？

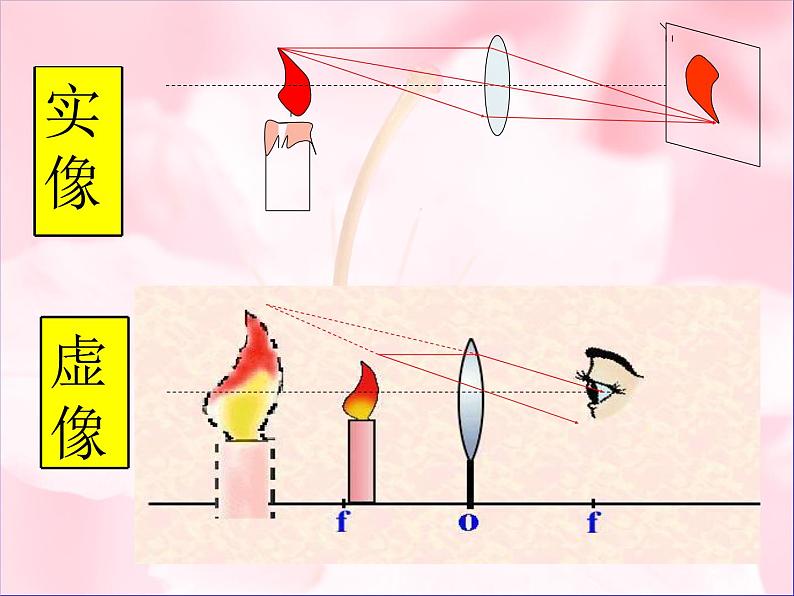

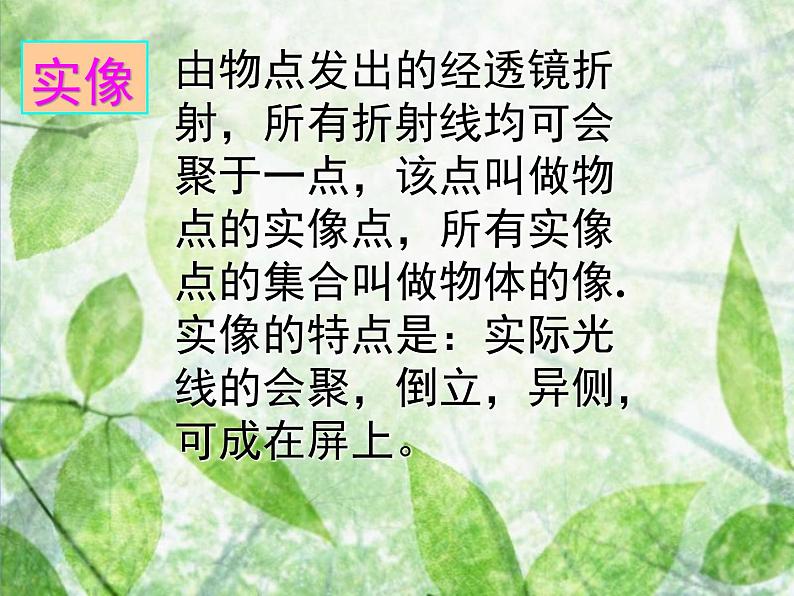

由物点发出的经透镜折射，所有折射线均可会聚于一点，该点叫做物点的实像点，所有实像点的集合叫做物体的像.实像的特点是：实际光线的会聚，倒立，异侧，可成在屏上。

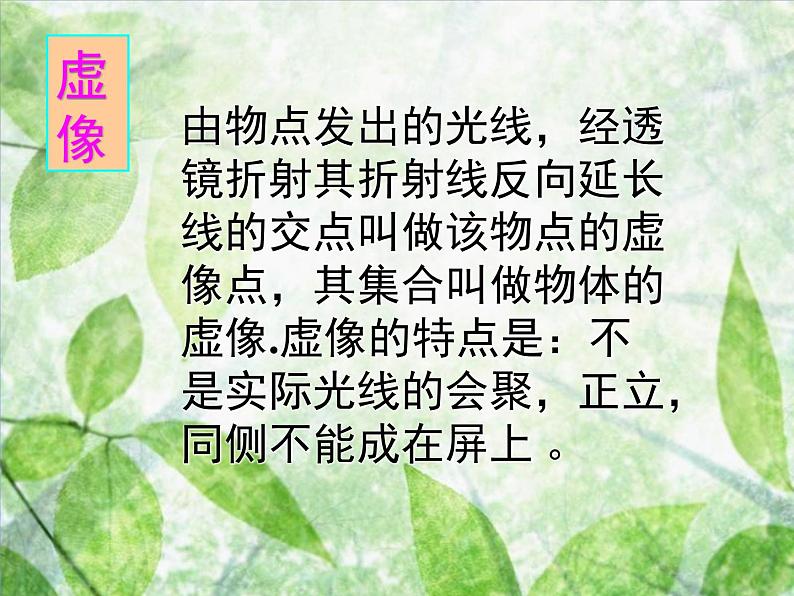

由物点发出的光线，经透镜折射其折射线反向延长线的交点叫做该物点的虚像点，其集合叫做物体的虚像.虚像的特点是：不是实际光线的会聚，正立，同侧不能成在屏上 。

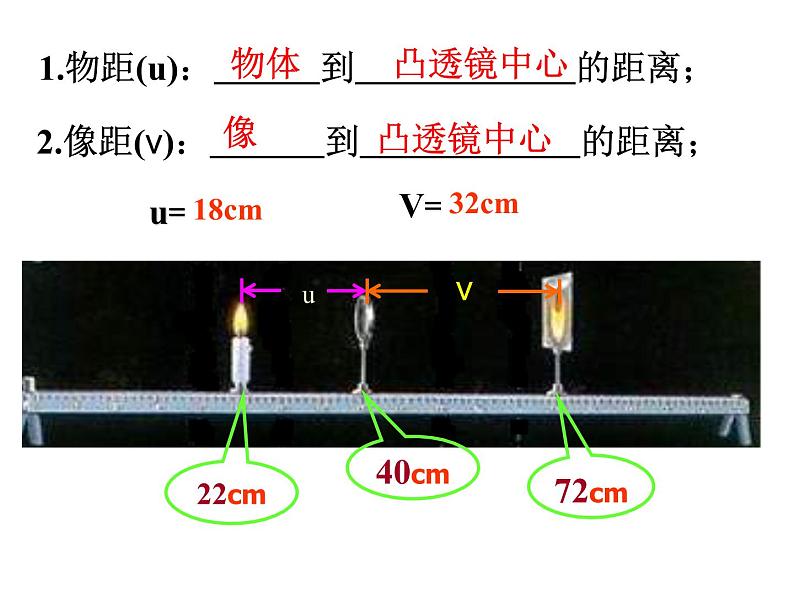

1.物距(u)： 到 的距离；

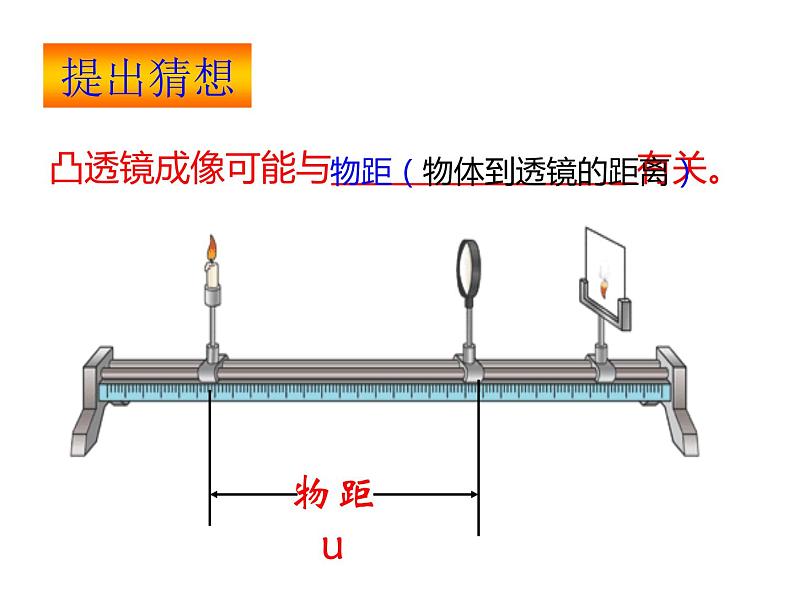

凸透镜成像可能与_________________ _ 有关。
物距（物体到透镜的距离）

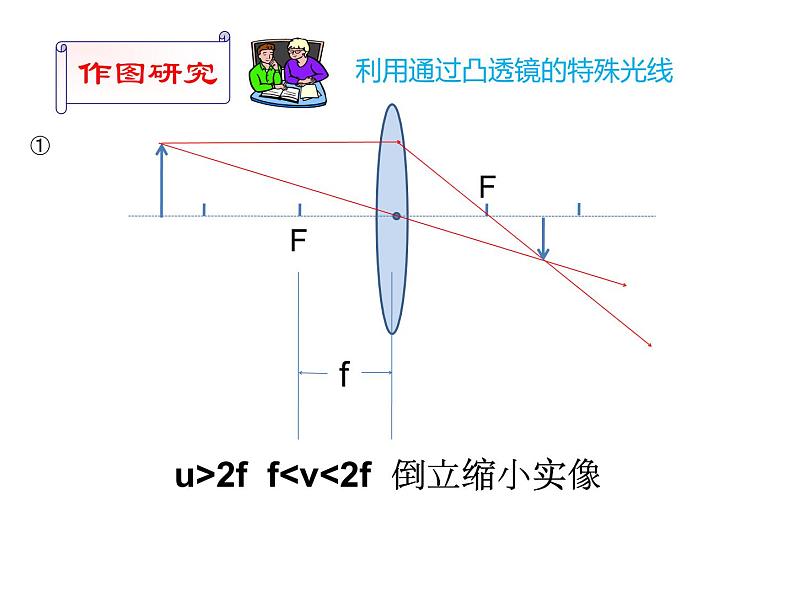

u>2f f
u=2f v=2f 倒立等大实像
f2f 倒立放大实像
u
实验器材：蜡烛、凸透镜、光屏、火柴、光具座。
1.在光具座上从左至右依次放置蜡烛、凸透 镜、光屏。2.调整蜡烛、凸透镜、光屏的高度，使它们的中心大致在同一高度上。 (目的是使蜡烛的像成在光屏的中心）3.由远及近调整蜡烛的位置，并调整光屏位置，直到呈现一个清晰地蜡烛的像，然后观察像的性质（倒正、大小和虚实）。
实验时注意点：
1.多次实验,观察物体的成像；2.注意把凸透镜、烛焰和光屏的中心调成同一高度； 3.光屏上接收到的像叫实像.一定要是清晰明亮的烛焰像；4.及时根据像的性质记录物距和像距；5.固定透镜，把蜡烛从远处向透镜靠近，移动光屏接收像。
数据记录表 焦距f= 10 cm，2倍焦距2f= 20 cm
一倍焦距分虚实，二倍焦距分大小；实像与物异侧倒，物近像远像变大；虚像与物同侧正，物近像近像变小．
凸透镜成像动态变化规律：成实像时，物距变小，像距变大，像也变大．成虚像时，物距变小，像距变小，像也变小．
1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
1.当物距 于焦距时，生成倒立的实像，当物距 于焦距时，生成正立的虚像，并且虚像是 的。2.当物距大于2倍焦距时，像距在______________之间，得到_______、________的实像。当物距等于2倍焦距时，像距等于2倍焦距，得到_______、________的实像。当物距在1倍和2倍焦距之间时，像距_____________焦距，得到_______、________的实像。3.当生成虚像时，像与物的左右 ，上下关系________，当生成实像时，像与物的左右 ，上下 。
回忆本节课的内容，加答下列问题：
1、凸透镜在什么条件下成实像？在什么条件下成虚像？
2、凸透镜在什么条件下成缩小的实像？在什么条件成放大的实像？有没有缩小的虚像？
3、凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
4、凸透镜成放大的实像时，u和v相比，哪个比较大？成缩小的实像时，u和v相比，哪个比较大？由此你可以得出什么结论？
1.当物距大于一倍焦距，即u>f时，成实像；u2f时，成缩小实像。 当大于一倍焦距并且小于两倍焦距，即2f>u>f 时，成放大实像。 当物距uu；成缩小的实像时，物距大于像距，即u>v.
1. 在探究凸透镜成像的实验中，已知凸透镜的焦距为8cm, ①当蜡烛与凸透镜的距离为20cm时,可以在光屏上得到一个 、 的 像。 ②当蜡烛与凸透镜的距离为13cm时,可以在光屏上得到一个 、 的 像。 ③当蜡烛与凸透镜的距离为6cm时,可以得 到一个 、 的 像。
2. 物体放在焦距为 16 cm的凸透镜主光轴上，在透镜的另一侧得到一个缩小的像，则该物体距离凸透镜的距离可能是（ ） A、10 cm B、20 cm C、30 cm D、40 cm3.用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（ ）A、正立放大的像 B、正立缩小的像C、倒立缩小的像 D、倒立放大的像
认真阅读本节的前两自然段，回答下列问题：1.什么是实像？2.什么是虚像？3.什么影响凸透镜所成的像？
由物点发出的经透镜折射，所有折射线均可会聚于一点，该点叫做物点的实像点，所有实像点的集合叫做物体的像.实像的特点是：实际光线的会聚，倒立，异侧，可成在屏上。
由物点发出的光线，经透镜折射其折射线反向延长线的交点叫做该物点的虚像点，其集合叫做物体的虚像.虚像的特点是：不是实际光线的会聚，正立，同侧不能成在屏上 。
1.物距(u)： 到 的距离；
凸透镜成像可能与_________________ _ 有关。
物距（物体到透镜的距离）
u>2f f
u=2f v=2f 倒立等大实像
f
u
实验器材：蜡烛、凸透镜、光屏、火柴、光具座。
1.在光具座上从左至右依次放置蜡烛、凸透 镜、光屏。2.调整蜡烛、凸透镜、光屏的高度，使它们的中心大致在同一高度上。 (目的是使蜡烛的像成在光屏的中心）3.由远及近调整蜡烛的位置，并调整光屏位置，直到呈现一个清晰地蜡烛的像，然后观察像的性质（倒正、大小和虚实）。
实验时注意点：
1.多次实验,观察物体的成像；2.注意把凸透镜、烛焰和光屏的中心调成同一高度； 3.光屏上接收到的像叫实像.一定要是清晰明亮的烛焰像；4.及时根据像的性质记录物距和像距；5.固定透镜，把蜡烛从远处向透镜靠近，移动光屏接收像。
数据记录表 焦距f= 10 cm，2倍焦距2f= 20 cm
一倍焦距分虚实，二倍焦距分大小；实像与物异侧倒，物近像远像变大；虚像与物同侧正，物近像近像变小．
凸透镜成像动态变化规律：成实像时，物距变小，像距变大，像也变大．成虚像时，物距变小，像距变小，像也变小．
1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
1.当物距 于焦距时，生成倒立的实像，当物距 于焦距时，生成正立的虚像，并且虚像是 的。2.当物距大于2倍焦距时，像距在______________之间，得到_______、________的实像。当物距等于2倍焦距时，像距等于2倍焦距，得到_______、________的实像。当物距在1倍和2倍焦距之间时，像距_____________焦距，得到_______、________的实像。3.当生成虚像时，像与物的左右 ，上下关系________，当生成实像时，像与物的左右 ，上下 。
回忆本节课的内容，加答下列问题：
1、凸透镜在什么条件下成实像？在什么条件下成虚像？
2、凸透镜在什么条件下成缩小的实像？在什么条件成放大的实像？有没有缩小的虚像？
3、凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
4、凸透镜成放大的实像时，u和v相比，哪个比较大？成缩小的实像时，u和v相比，哪个比较大？由此你可以得出什么结论？
1.当物距大于一倍焦距，即u>f时，成实像；u
1. 在探究凸透镜成像的实验中，已知凸透镜的焦距为8cm, ①当蜡烛与凸透镜的距离为20cm时,可以在光屏上得到一个 、 的 像。 ②当蜡烛与凸透镜的距离为13cm时,可以在光屏上得到一个 、 的 像。 ③当蜡烛与凸透镜的距离为6cm时,可以得 到一个 、 的 像。
2. 物体放在焦距为 16 cm的凸透镜主光轴上，在透镜的另一侧得到一个缩小的像，则该物体距离凸透镜的距离可能是（ ） A、10 cm B、20 cm C、30 cm D、40 cm3.用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（ ）A、正立放大的像 B、正立缩小的像C、倒立缩小的像 D、倒立放大的像
