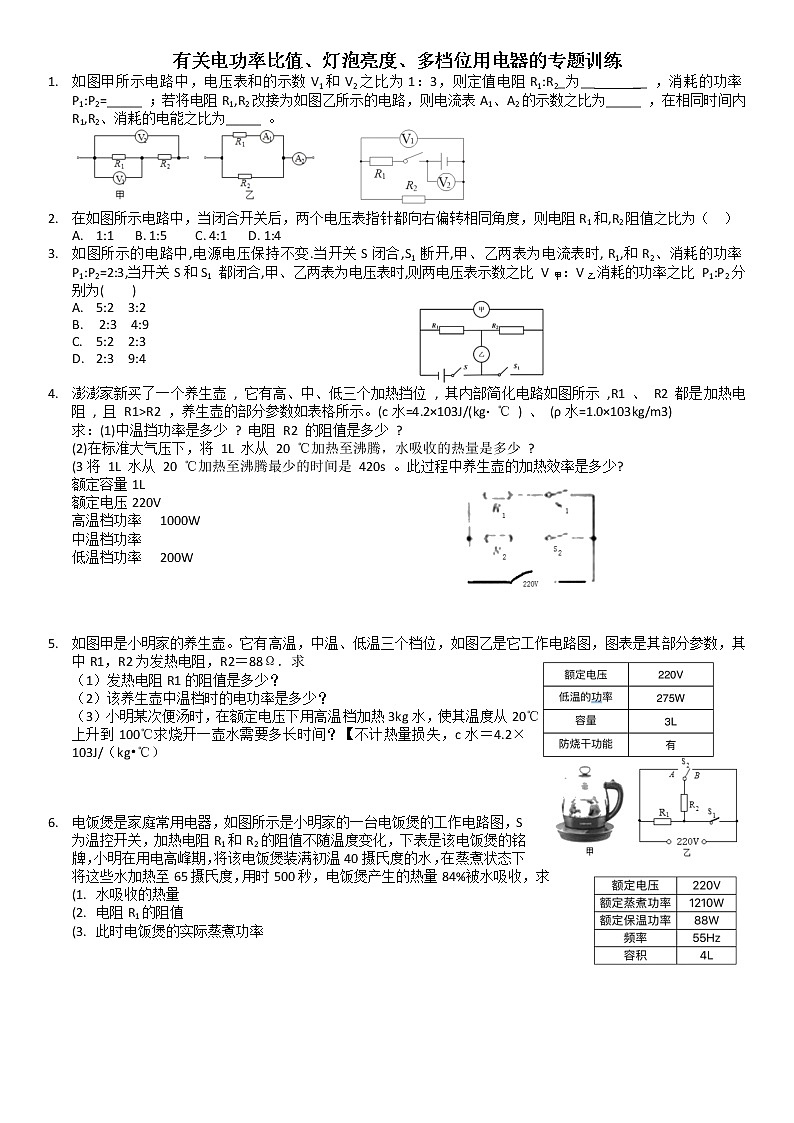

2022年中考物理二轮复习功、机械能、简单机械复习电学电功率比值，灯泡亮度，多档位用电器的专题训练

这是一份2022年中考物理二轮复习功、机械能、简单机械复习电学电功率比值，灯泡亮度，多档位用电器的专题训练，共3页。试卷主要包含了消耗的功率P1等内容，欢迎下载使用。
有关电功率比值、灯泡亮度、多档位用电器的专题训练如图甲所示电路中，电压表和的示数V1和V2之比为1：3，则定值电阻R1:R2_为__     __ ，消耗的功率P1:P2=_____ ；若将电阻R1,R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为_____ ，在相同时间内R1,R2、消耗的电能之比为_____ 。     在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和,R2阻值之比为（  ）1:1   B. 1:5    C. 4:1   D. 1:4如图所示的电路中,电源电压保持不变.当开关S闭合,S1 断开,甲、乙两表为电流表时, R1,和R2、消耗的功率P1:P2=2:3,当开关S和S1 都闭合,甲、乙两表为电压表时,则两电压表示数之比 V甲：V乙消耗的功率之比 P1:P2分别为(    )5:2  3:2     2:3  4:9    5:2  2:3   2:3  9:4  澎澎家新买了一个养生壶 , 它有高、中、低三个加热挡位 , 其内部简化电路如图所示 ,R1 、 R2 都是加热电阻 , 且 R1>R2 ，养生壶的部分参数如表格所示。(c水=4.2×103J/(kg⋅ ℃ ) 、 (ρ水=1.0×103kg/m3)求：(1)中温挡功率是多少 ? 电阻 R2 的阻值是多少 ?(2)在标准大气压下，将 1L 水从 20 ℃加热至沸腾，水吸收的热量是多少 ?(3将 1L 水从 20 ℃加热至沸腾最少的时间是 420s 。此过程中养生壶的加热效率是多少?额定容量 1L额定电压 220V高温档功率 1000W中温档功率 低温档功率 200W    如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求（1）发热电阻R1的阻值是多少？（2）该养生壶中温档时的电功率是多少？（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？【不计热量损失，c水＝4.2×103J/（kg•℃）   电饭煲是家庭常用电器，如图所示是小明家的一台电饭煲的工作电路图，S为温控开关，加热电阻R1和R2的阻值不随温度变化，下表是该电饭煲的铭牌，小明在用电高峰期，将该电饭煲装满初温40摄氏度的水，在蒸煮状态下将这些水加热至65摄氏度，用时500秒，电饭煲产生的热量84%被水吸收，求(1.     水吸收的热量(2.     电阻R1的阻值(3.     此时电饭煲的实际蒸煮功率       某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能．其内部简化的电路如图乙所示，开关S根据设定在“1“2“3挡之间自动转换，某次煮饭时电功率与时间的关系如图丙所示，求：      （1）电阻R1的阻值；  （2）此次煮饭产生的总热量如果用来烧水，其中80%吸收，则能将多少千克初温是20摄氏度的的水烧开，[计算结果保留位小数]。（在标准大气压下）         如图所示，电源电压保持不变，R 1∶R 2=1∶4。只闭合S 1时，电流表的示数为0.3A，R 1消耗的功率为P 1；只闭合S 2时，R 0消耗的功率为0.8W，R 2消耗的功率为P 2，且P 1∶P 2=9∶16。则（1）              电源电压（2）              R1,R2,R0的阻值分别是多少？（3）              R0前后两次消耗的功率之比      如图所示的电路中,电源电压不变,定值电阻 R1、R2 阻值不变,甲、乙两电表可能同是电流表,也可能同是电压表,断开开关S,甲、乙两电表的示数之比为2:3 ,然后将甲、乙两电表换成另一种电表,闭合开关S.则(1)    R1:R2的比值(2)    在前后两个状态中，电阻R1的电功率之比       如图，把标有“12Ω，3W”的电阻R0与最大阻值为50Ω的滑动变阻器R连接在电压恒为18v的电源两端，闭合S，电压表所用量程为0-15v，电流表所用量程为0-0.6A。求： （1）电阻R0的额定电压； （2）将R的阻值调为48Ω，在1min内R0产生的电热； （3）为保证安全，电路消耗总功率的范围。      如图所示，电源电压保持6V不变，电流表的量程为0-0.6A，电压表的量程为0-3V，定值电阻的规格为“10Ω，5A”,滑动变阻器R2的规格为“20Ω，1A”，闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，求：（1）              电阻R1消耗功率允许的变化范围（2）              电流表示数允许的变化范围（3）              变阻器接入电路中的阻值变化范围（4）              电路消耗的总功率变化范围 如图，电源电压为4.5V,且保持不变，定值电阻R1=5Ω，滑动变阻器R2标有“20Ω，0.5A”，电流表量程0-0.6A，电压表量程0-3V，求：（1）              保证电路安全，滑动变阻器的取值范围（2）              电路中消耗的总功率的最大值和最小值
