中考物理必刷题 专题训练06光现象实验探究

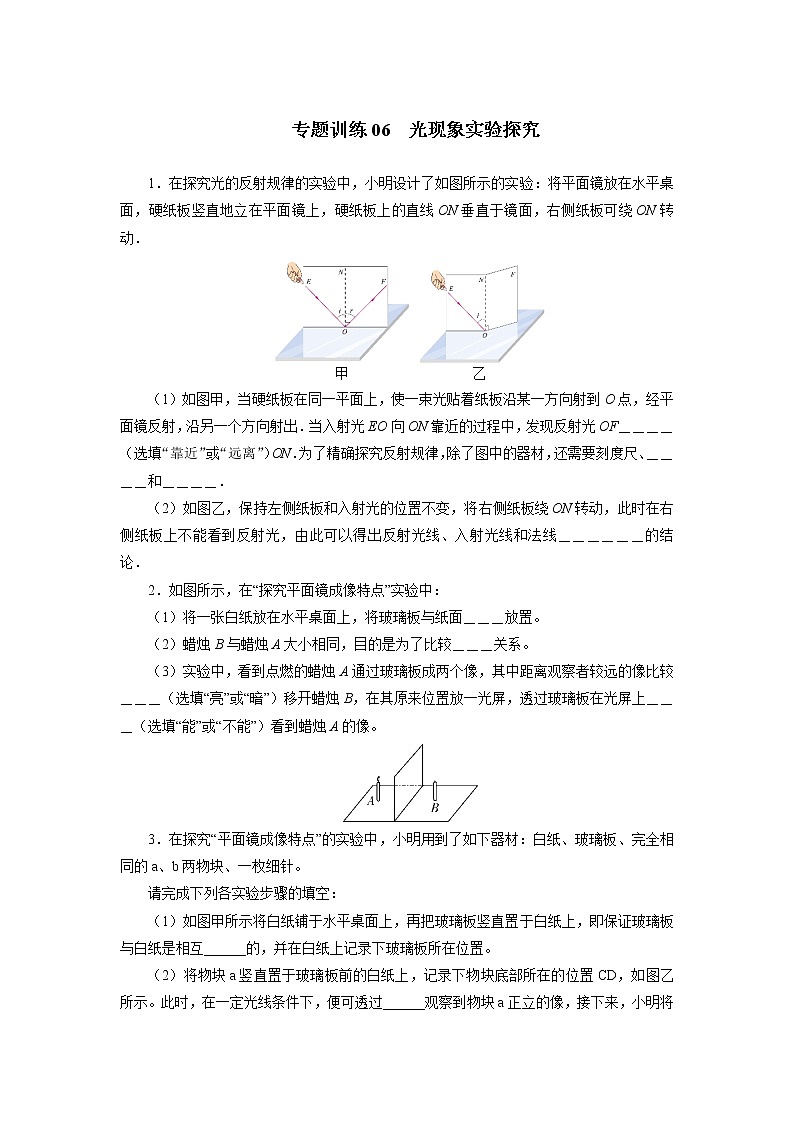

专题训练06  光现象实验探究

1．在探究光的反射规律的实验中，小明设计了如图所示的实验：将平面镜放在水平桌面，硬纸板竖直地立在平面镜上，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON转动．

（1）如图甲，当硬纸板在同一平面上，使一束光贴着纸板沿某一方向射到O点，经平面镜反射，沿另一个方向射出．当入射光EO向ON靠近的过程中，发现反射光OF＿＿＿＿（选填“靠近”或“远离”）ON．为了精确探究反射规律，除了图中的器材，还需要刻度尺、＿＿＿＿和＿＿＿＿．

（2）如图乙，保持左侧纸板和入射光的位置不变，将右侧纸板绕ON转动，此时在右侧纸板上不能看到反射光，由此可以得出反射光线、入射光线和法线＿＿＿＿＿＿的结论．

2．如图所示，在“探究平面镜成像特点”实验中：

（1）将一张白纸放在水平桌面上，将玻璃板与纸面＿＿＿放置。

（2）蜡烛B与蜡烛A大小相同，目的是为了比较＿＿＿关系。

（3）实验中，看到点燃的蜡烛A通过玻璃板成两个像，其中距离观察者较远的像比较＿＿＿（选填“亮”或“暗”）移开蜡烛B，在其原来位置放一光屏，透过玻璃板在光屏上＿＿＿（选填“能”或“不能”）看到蜡烛A的像。

3．在探究“平面镜成像特点”的实验中，小明用到了如下器材：白纸、玻璃板、完全相同的a、b两物块、一枚细针。

请完成下列各实验步骤的填空：

（1）如图甲所示将白纸铺于水平桌面上，再把玻璃板竖直置于白纸上，即保证玻璃板与白纸是相互______的，并在白纸上记录下玻璃板所在位置。

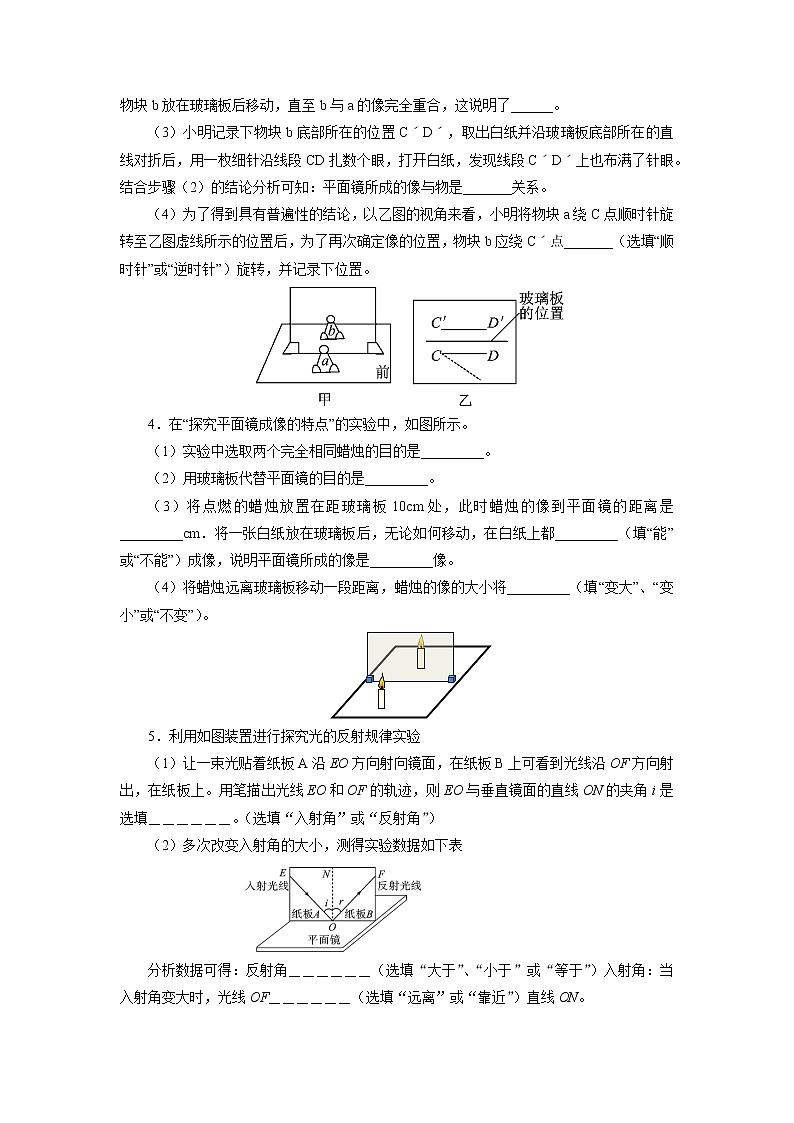

（2）将物块a竖直置于玻璃板前的白纸上，记录下物块底部所在的位置CD，如图乙所示。此时，在一定光线条件下，便可透过______观察到物块a正立的像，接下来，小明将物块b放在玻璃板后移动，直至b与a的像完全重合，这说明了______。

（3）小明记录下物块b底部所在的位置CˊDˊ，取出白纸并沿玻璃板底部所在的直线对折后，用一枚细针沿线段CD扎数个眼，打开白纸，发现线段CˊDˊ上也布满了针眼。结合步骤（2）的结论分析可知：平面镜所成的像与物是_______关系。

（4）为了得到具有普遍性的结论，以乙图的视角来看，小明将物块a绕C点顺时针旋转至乙图虚线所示的位置后，为了再次确定像的位置，物块b应绕Cˊ点_______（选填“顺时针”或“逆时针”）旋转，并记录下位置。

4．在“探究平面镜成像的特点”的实验中，如图所示。

（1）实验中选取两个完全相同蜡烛的目的是_________。

（2）用玻璃板代替平面镜的目的是_________。

（3）将点燃的蜡烛放置在距玻璃板10cm处，此时蜡烛的像到平面镜的距离是_________cm．将一张白纸放在玻璃板后，无论如何移动，在白纸上都_________（填“能”或“不能”）成像，说明平面镜所成的像是_________像。

（4）将蜡烛远离玻璃板移动一段距离，蜡烛的像的大小将_________（填“变大”、“变小”或“不变”）。

5．利用如图装置进行探究光的反射规律实验

（1）让一束光贴着纸板A沿EO方向射向镜面，在纸板B上可看到光线沿OF方向射出，在纸板上。用笔描出光线EO和OF的轨迹，则EO与垂直镜面的直线ON的夹角i是选填＿＿＿＿＿＿。（选填“入射角”或“反射角”）

（2）多次改变入射角的大小，测得实验数据如下表

分析数据可得：反射角＿＿＿＿＿＿（选填“大于”、“小于”或“等于”）入射角：当入射角变大时，光线OF＿＿＿＿＿＿（选填“远离”或“靠近”）直线ON。

（3）以直线ON为轴线．把纸板B向前或向后折，在纸板B上＿＿＿＿＿＿（选填“能”或“不能”）看到反射光线OF，由此说明反射光线、入射光线与法线在＿＿＿＿＿＿（选填“同一”或“不同”）平面内。

（4）实验中，从教室各个方向都能见察到粗糙纸板表面反射的光线，这种反射属于＿＿＿＿＿＿（选填“镜面反射”或“漫反射”）

6．如图所示是小军“探究平面镜成像特点”的情景：竖立的透明薄玻璃板下方放一把直尺，两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。

（1）实验时不采用平面镜而采用透明薄玻璃板，不仅能观察到A蜡烛的像，也便于＿＿＿。

（2）在实验中点燃A蜡烛，在水平桌面上无论怎样移动B蜡烛，也不能使B蜡烛与蜡烛A的像完全重合，原因是＿＿＿。

（3）小军解决上述问题后，进一步观察A、B两支蜡烛在直尺上的位置发现，像和物到玻璃板的距离相等；移去后面的B蜡烛，并在其所在位置上放一光屏，光屏上不能接收到蜡烛A的像，说明平面镜所成的像是＿＿＿像（选填“虚”或“实”）。

（4）为证实上述成像特点的可靠性，小军接下来进行的实验操作是＿＿＿。

7．小明利用下图中的实验装置探究光的反射规律。纸板ENF是用两块纸板E和F连接起来的，可绕ON折转。

（1）实验时，把平面镜放在桌面上，为了使入射光和反射光的径迹同时显示在纸板上，应把纸板ENF与平面镜＿＿＿放置，图中的入射角是＿＿＿度。

（2）多次改变入射光的方向，总能在纸板上观察到入射光平面镜和反射光的径迹，由此小明得出结论：在反射现象中，反射光线，入射光线和法线都在同一平面内。小明得出结论的过程是否合理？＿＿＿，说明理由：＿＿＿。

（3）若让一束光沿BO方向射向平面镜，反射光沿＿＿＿方向射出。

8．在“探究平面镜成像特点”实验中：

（1）将纸平铺在水平桌面上，玻璃板垂直架在纸上，在玻璃板的一侧立一支点燃的蜡烛，透过玻璃板观察其另一侧蜡烛的像。

（2）将光屏放到像的位置，＿＿＿＿＿＿（选填“透过”或“不透过”）玻璃板，观察光屏上有无像。

（3）将另一支完全相同的＿＿＿＿＿＿（选填“点燃”或“未点燃”）的蜡烛放到玻璃板后，调整位置使其与像重合，说明像与物的大小＿＿＿＿＿＿。

（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图所示倾斜，蜡烛A的像应是图中的＿＿＿(选填“A1”、“A2”或“A3”)。

9．小柯分别探究了光从空气射入水中和从水射入空气中的折射规律，并记录了表一，表二两组数据。

（1）表一中“？”处的数据是______________。

（2）表二中“？”处的数据模不清，请综合分析两个表格中的数据，判断出这个数据应该是______________。

10．光从一种介质进入另一种介质时，可同时发生反射和折射。

（1）下图是光从空气进入水中的光路图，但没有标明光的传播方向，图中入射光线应该是＿＿＿＿＿＿＿＿；

（2）请你设计一个实验来观察光从一种介质进入另一种介质时同时发生反射和折射的现象，可供选择的器材有：

光源组：白炽灯、激光笔、蜡烛

介质组：玻璃砖、平面镜、盛水的玻璃水槽

辅助显示光路的器材：大小合适的光屏、牛奶、烟雾发生器

你的做法是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

参考答案

1.（1）靠近笔量角器（2）在同一平面内

2.（1）垂直（2）物像大小（3）暗不能

3.（1）垂直（2）玻璃板像与物体的大小相等（3）关于镜面对称（4）逆时针

4.（1）为验证物像的大小关系（2）便于确定像的位置（3）10不能虚（4）不变

5.（1）入射角（2）等于远离（3）不能同一（4）漫反射

6.（1）方便确定像的位置（2）玻璃板与桌面不垂直（3）虚（4）保持玻璃板的位置不变，多次改变蜡烛A、B的位置进行实验。

7.（1）垂直40 （2）不合理应将纸板F沿法线方向折转，再次观察纸板上是否还能看到反射光（3）OA

8.（2）不透过（3）未点燃相等（4）A2

9.（1）0  （2）40

10.（1）BO（2）用激光笔发出的激光从空气斜射入玻璃砖的上表面，用烟雾发生器在玻璃砖的上表面产生烟雾，观察光的传播现象
