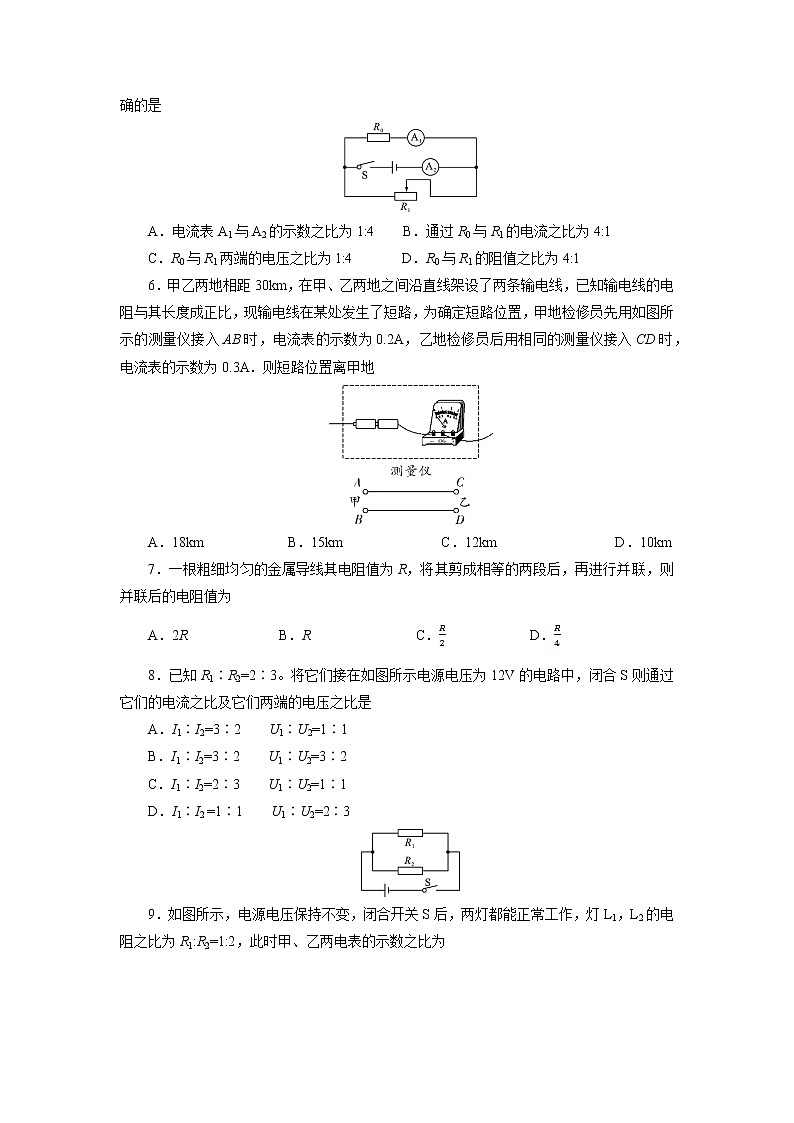

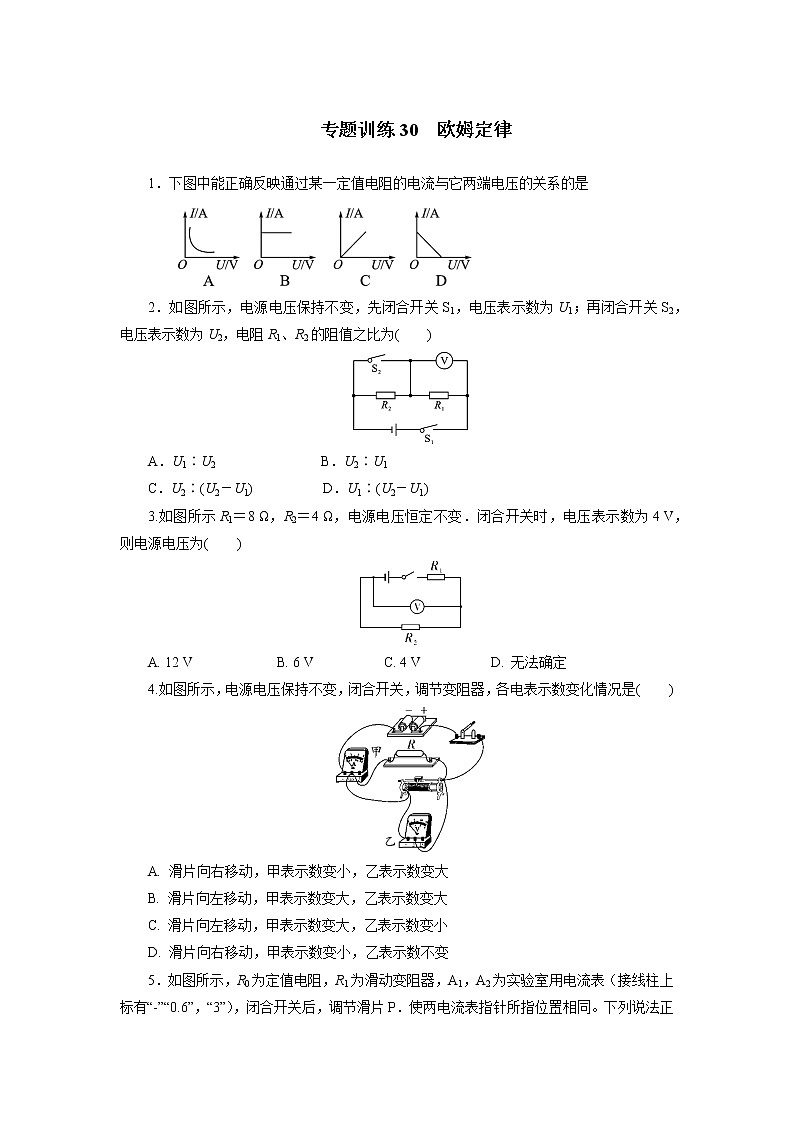

专题训练30  欧姆定律1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是2．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为(    )A．U1∶U2               B．U2∶U1C．U2∶(U2－U1)          D．U1∶(U2－U1)3.如图所示R1＝8 Ω，R2＝4 Ω，电源电压恒定不变．闭合开关时，电压表示数为4 V，则电源电压为(　　)A. 12 V            B. 6 V          C. 4 V          D. 无法确定4.如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是(　　)A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变5．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“-”“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。下列说法正确的是A．电流表A1与A2的示数之比为1:4    B．通过R0与R1的电流之比为4:1C．R0与R1两端的电压之比为1:4       D．R0与R1的阻值之比为4:16．甲乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A，乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3A．则短路位置离甲地A．18km            B．15km              C．12km                 D．10km7．一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为A．2R             B．R               C．            D．8．已知R1∶R2=2∶3。将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是A．I1∶I2=3∶2    U1∶U2=1∶1B．I1∶I2=3∶2    U1∶U2=3∶2C．I1∶I2=2∶3    U1∶U2=1∶1D．I1∶I2 =1∶1    U1∶U2=2∶39．如图所示，电源电压保持不变，闭合开关S后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2=1:2，此时甲、乙两电表的示数之比为A．2:1   B．1:2   C．3:2   D．2:310．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍11．甲图是灯泡L和定值电阻R的I-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中UL：UR=m，丙图中，IL：IR=n,则下述正确的是A.m=n          B.m>n          C.m<n          D.mn=112．如图所示电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别是I1、U1，再闭合开关S2、S3，电流表、电压表的示数分别是I2、U2，则正确的是A．I1> I2   U1>U2          B．I1< I2   U1>U2C．I1<I2    U1<U2          D．I1> I2   U1<U213．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为＿＿＿＿Ω，若将两电阻并联后接在3V电源两端，干路电流为＿＿＿＿A。14．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图像。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V。则电源电压U=__________V，R2=_____Ω。  15．将一段电阻丝R和一个阻值为R0的定值电阻串联．接在电压为U＝2 V的电源上，现改变电阻丝接入电路的长度，测得通过电阻丝的电流I和电阻丝相应的接入长度L，得到了电流的倒数与长度的关系图象(－L图象)如图所示．由此可知：该定值电阻R0＝________Ω；当电阻丝的接入长度L＝0.5 m时，相应电阻丝的电阻R′＝________Ω.16．电阻R1、R2串联，电源电压是10V，R1两端电压是8V，R1是10Ω，则R1中的电流等于＿＿＿A，R2等于＿＿＿Ω。17．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为＿＿＿＿；将它们并联接入电路中，通过甲乙两电阻的电流之比为＿＿＿＿。18．某定值电阻两端加上10V的电压时，测得通过它的电流为2A，则其阻值为_______Ω，若电压为0，则它的阻值为_______Ω。19．如图所示电路，电源电压不变。闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1V．若I1∶I2=4∶3，前后两次滑动变阻器的阻值之比为2∶3，则电源电压为_____V。20．两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_________Ω，电源电压最多为_________V；若将它们并联时干路电流最大是_________A。   参考答案1. C　2.D　3. A　4. D　5.D　6. A　7. D　 8. A   9. D　10. D  11. B  12. C13.10   0.914.8   515.0.8　1.616.0.8   2.517.1:2   2:118.5   519.420.15   9   1.5A
