专题25 交变电流2
（2012-2021）
变压器问题的定量计算

1.（2021河北）如图，发电机的矩形线圈长为、宽为L，匝数为N，放置在磁感应强度大小为B的匀强磁场中，理想变压器的原、副线圈匝数分别为、和，两个副线圈分别接有电阻和，当发电机线圈以角速度匀速转动时，理想电流表读数为I，不计线圈电阻，下列说法正确的是（　　）

A. 通过电阻的电流为 B. 电阻两端的电压为
C. 与的比值为 D. 发电机的功率为
【答案】BC
【解析】AB．由题知理想电流表读数为I，则根据欧姆定律
U1= IR1
根据变压器电压与匝数的关系有
，
代入数据有
U0= ，U2=
再由欧姆定律有
U2= I2R2

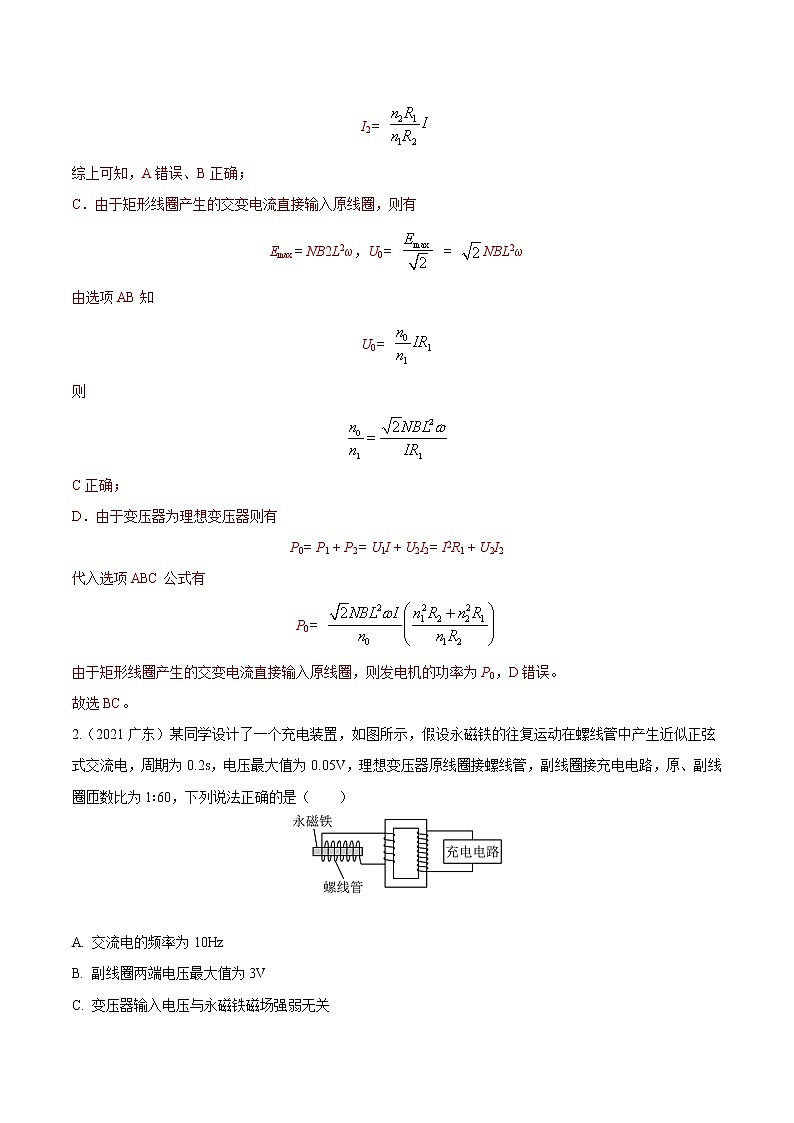

可计算出
I2=
综上可知，A错误、B正确；
C．由于矩形线圈产生的交变电流直接输入原线圈，则有
Emax= NB2L2ω，U0= = NBL2ω
由选项AB知
U0=
则

C正确；
D．由于变压器为理想变压器则有
P0= P1 + P2= U1I + U2I2= I2R1 + U2I2
代入选项ABC公式有
P0=
由于矩形线圈产生的交变电流直接输入原线圈，则发电机的功率为P0，D错误。
故选BC。
2.（2021广东）某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2s，电压最大值为0.05V，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是（　　）


A. 交流电的频率为10Hz
B. 副线圈两端电压最大值为3V
C. 变压器输入电压与永磁铁磁场强弱无关

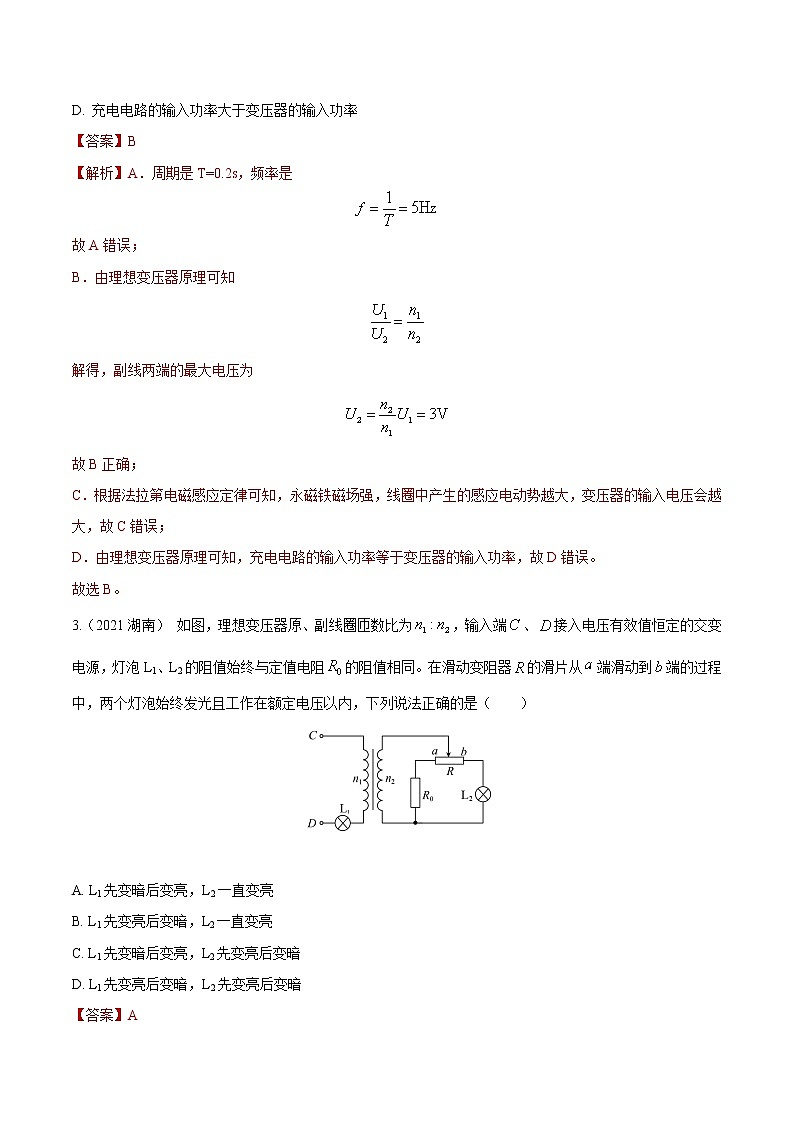

D. 充电电路的输入功率大于变压器的输入功率
【答案】B
【解析】A．周期是T=0.2s，频率是

故A错误；
B．由理想变压器原理可知

解得，副线两端的最大电压为

故B正确；
C．根据法拉第电磁感应定律可知，永磁铁磁场强，线圈中产生的感应电动势越大，变压器的输入电压会越大，故C错误；
D．由理想变压器原理可知，充电电路的输入功率等于变压器的输入功率，故D错误。
故选B。
3.（2021湖南） 如图，理想变压器原、副线圈匝数比为，输入端、接入电压有效值恒定的交变电源，灯泡L1、L2的阻值始终与定值电阻的阻值相同。在滑动变阻器的滑片从端滑动到端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是（　　）


A. L1先变暗后变亮，L2一直变亮
B. L1先变亮后变暗，L2一直变亮
C. L1先变暗后变亮，L2先变亮后变暗
D. L1先变亮后变暗，L2先变亮后变暗
【答案】A
【解析】副线圈的总电阻为

解得

则滑动变阻器R的滑片从a端滑到b端过程中，副线圈的总电阻选增大后减小，根据等效电阻关系有

则等效电阻先增大后减小，由欧姆定律有
，
先减小后增大，先减小后增大，则先变暗后变亮，根据
，
由于先减小后增大，则副线圈的电压先增大后减小，通过L2的电流为

则滑动变阻器R的滑片从a端滑到b端过程中，逐渐减小，副线圈的电压增大过程中 增大；在副线圈的电压减小过程中，通过R0的电流为

逐渐增大，则越来越小，则

则先变暗后变亮，一直变亮；
故选A。
4.（2020江苏）电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（　　）

A. 是一种降压变压器
B. 能测量直流电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
【答案】D
【解析】A．原线圈匝数较少，电流互感器是一种降电流的变压器，A选项错误。
B．电流互感器的工作原理是电磁感应中的互感现象，只可以测量交变电流，B选项错误。
C．电流互感器不会改变电流的频率，只改变电流，故原、副线圈电流的频率相同。C选项错误。
D．原线圈匝数较少，电流互感器是一种降电流的变压器，副线圈的电流小于原线圈的电流。D正确。
故选D。
5.（2020全国3）在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10，R3=20，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（　　）

A. 所用交流电频率为50Hz B. 电压表的示数为100V
C. 电流表的示数为1.0A D. 变压器传输的电功率为15.0W
【答案】AD
【解析】A．交流电的频率为

A正确；
B．通过电流的有效值为

两端即副线圈两端的电压，根据欧姆定律可知

根据理想变压器的电压规律可知原线圈的电压

电阻两端分压即为电压表示数，即

B错误；
C．电流表的示数为

C错误；
D．副线圈中流过总电流为

变压器原副线圈传输的功率为

D正确。
故选AD。
6.（2020天津）手机无线充电是比较新颖的充电方式。如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。在充电过程中（ ）


A. 送电线圈中电流产生的磁场呈周期性变化
B. 受电线圈中感应电流产生的磁场恒定不变
C 送电线圈和受电线圈通过互感现象实现能量传递
D. 手机和基座无需导线连接，这样传递能量没有损失
【答案】AC
【解析】AB．由于送电线圈输入的是正弦式交变电流，是周期性变化的，因此产生的磁场也是周期性变化的，A正确，B错误；
C．根据变压器原理，原、副线圈通过互感现象实现能量传递，因此送电线圈和受电线圈也是通过互感现象实现能量传递，C正确；
D．手机与机座无需导线连接就能实现充电，但磁场能有一部分以电磁波辐射的形式损失掉，因此这样传递能量是有能量损失的，D错误。
故选AC。
7.（2020海南） 图甲、乙分别表示两种电流的波形，其中图乙所示电流按正弦规律变化，分别用和表示甲和乙两电流的有效值，则（ ）

A. B.
C. D.
【答案】D
【解析】对图甲的交流电分析，可知一个周期内交流电的电流方向变化，而电流的大小不变，故图甲的电流有效值为；对图乙的交流电分析可知，其为正弦式交流电，故其有效值为，故，故选D。
8.（2019海南）如图，一理想变压器输入端接交流恒压源，输出端电路由、和三个电阻构成。将该变压器原、副线圈的匝数比由5：1改为10：1后（ ）

A. 流经的电流减小到原来的
B. 两端电压增加到原来的2倍
C. 两端的电压减小到原来的
D. 电阻上总的热功率减小到原来的
【答案】CD
【解析】设变压器初级电压为U，则该变压器原、副线圈的匝数比由5：1改为10：1后，根据可知，次级电压由变为，即次级电压变为原来的，可知R1两端的电压变为原来的，则流经R1的电流减小到原来的，选项A错误； R2两端的电压为，则两端的电压减小到原来的，选项B错误；同理R3两端的电压为，则两端的电压减小到原来的，选项C正确；因次级电压变为原来的，根据可知，次级电阻上总的热功率减小到原来的，选项D正确.
9.匝数比n1：n2=22：3，输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15 Ω，额定电压为24 V。定值电阻R1=10 Ω、R2=5 Ω， 滑动变阻器R的最大阻值为10 Ω。为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为（　　）

A. 1 Ω B. 5 Ω C. 6 Ω D. 8 Ω
【答案】A
【解析】输电电压的有效值为（即原线圈电压的有效值）

根据理想变压器电压规律可知副线圈电压有效值

灯泡正常工作，根据欧姆定律可知分压为，则通过灯泡的电流，即副线圈部分的干路电流为

根据串联分压规律可知，和、构成的并联电路部分的分压为

通过的电流为

通过、的电流为

、的分压为

解得滑动变阻器的阻值为

A正确，BCD错误。
故选A。
10.(2015全国1)理想变压器的原、副线圈的匝数比为3 ：1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接有电压为220V的正弦交流电源上，如图所示，设副线圈回路中电阻两端的电压为U,原、副线圈回路中电阻消耗的功率之比为k，则( )

A. U=66V，k=1/9 B. U=22V，k=1/9
C. U=66V，k=1/3 D. U=22V，k=1/3
【答案】 A
【解析】根据理想变压器的原理：原、副线圈电压比等于线圈匝数比即U1:U2=n1 : n2 ，当副线圈电压U2 =U，得原线圈电压U1 = 3U, 理想变压器能量不损耗有P1=P2 , 即U1I1=U2I2 ， I2=U/R ,得到I1 = ;根据串联电路的特点有：U源=U1+I1R ，联立并将U源=220V数据代入可得：U=66V;原、副线圈回路中的电阻消耗的功率根据P = I2R ,电阻相等，可得功率之比k=1/9 ,故选项A正确。
11.（2017.北京）如图所示，理想变压器的原线圈接在的交流电源上，副线圈接有R=55 Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表。下列说法正确的是( )

A．原线圈的输入功率为220W
B．电流表的读数为1 A
C．电压表的读数为110V
D．副线圈输出交流电的周期为50 s
【答案】B
【解析】电表的读数均为有效值，原线圈两端电压有效值为220 V，由理想变压器原、副线圈两端电压与线圈匝数成正比，可知副线圈两端电压有效值为110 V，C错误；流过电阻R的电流为2 A，可知负载消耗的功率为220 W，根据能量守恒可知，原线圈的输入功率为220 W，A错误；由P=UI可知，电流表的读数为1 A，B正确，由交变电压瞬时值表达式可知，ω=100π rad/s，周期T=0.02 s，D错误。
12.（2014·新课标2）如图所示，一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表A接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则（ ）

A．Uab∶Ucd＝n1∶n2
B．增大负载电阻的阻值R，电流表的读数变小
C．负载电阻的阻值越小，c、d间的电压Ucd越大
D．将二极管短路，电流表的读数加倍
【答案】BD　
【解析】 经交流电压表、交流电流表测得的值分别为交变电压和交变电流的有效值，根据变压器公式＝得到输出电压，而输出电压U2不等于c、d端电压，因二极管具有单向导电性，输入电压通过变压器变压后经二极管整流后有效值发生变化， Ucd＝＝，则Uab∶Ucd＝n1∶n2，故A错误．增大负载电阻的阻值R, Uab不变，Ucd也不变，根据P出＝可知输出功率减小，根据理想变压器的输入功率等于输出功率可知，输入功率必减小，故电流表读数变小，B正确，C错误．二极管短路时，U′cd＝U2，输出功率P′出＝＝＝2P出，故输入功率P1也加倍，而输入电压U1不变，根据P1＝U1I1得电流表读数加倍，D正确．
13.（2016·全国卷1）一含有理想变压器的电路如图1­所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω 和4 Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为(　　)

A．2 B．3 C．4 D．5
【答案】：B
【解析】：开关断开时，原、副线圈的电流比＝，通过R2的电流I2＝，副线圈的输出电压U2＝I2(R2＋R3)＝，由＝可得原线圈两端的电压U1＝5I，则U＝U1＋IR1＝5I＋3I；开关闭合时，原、副线圈的电流比＝，通过R2的电流I′2＝，副线圈的输出电压U′2＝I′2R2＝，由＝可得原线圈两端的电压U′1＝4I，则U＝U′1＋4IR1＝4I＋12I，解得＝3，选项B正确．
14.（2016·全国卷3） 如图所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是(　　)

A．原、副线圈匝数比为9∶1
B．原、副线圈匝数比为1∶9
C．此时a和b的电功率之比为9∶1
D．此时a和b的电功率之比为1∶9
【答案】：AD　
【解析】 设灯泡的额定电压为U0，则输入电压U＝10U0，由于两灯泡均正常发光，故原线圈两端的电压U1＝U－U0＝9U0，副线圈两端的电压U2＝U0，所以原、副线圈的匝数比n1∶n2＝U1∶U2＝9∶1，A正确，B错误；原、副线圈的电流之比I1∶I2＝n2∶n1＝1∶9，由电功率P＝UI可知，a和b的电功率之比为1∶9，C错误，D正确．
15.（2016·四川） 如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则(　　)

A．小灯泡变亮
B．小灯泡变暗
C．原、副线圈两端电压的比值不变
D．通过原、副线圈电流的比值不变
【答案】：B　
【解析】 ：由变压器相关知识得：＝，原、副线圈减去相同的匝数n后：＝＝，－＝
