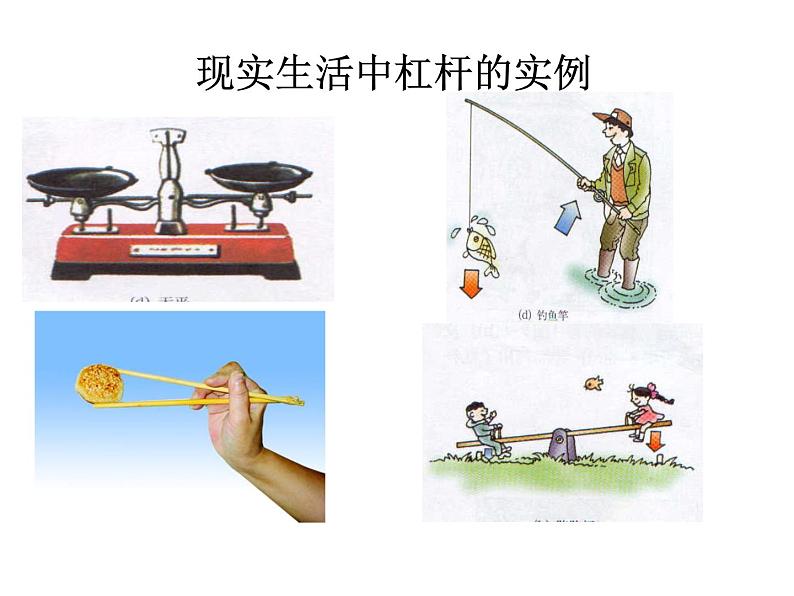

这是一份初中物理教科版八年级下册1 杠杆教课ppt课件，共22页。PPT课件主要包含了认识杠杆，杠杆的几个要素，杠杆示意图的作法，找支点，作力臂，现实生活中杠杆的实例，思考讨论，杠杆的平衡，物体的平衡状态，杠杆的平衡状态等内容，欢迎下载使用。

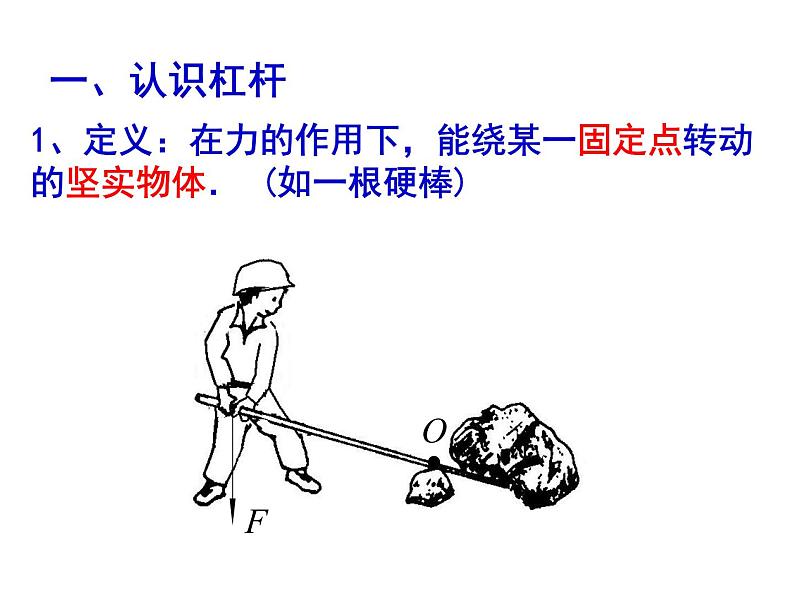

1、定义：在力的作用下，能绕某一固定点转动的坚实物体． (如一根硬棒)

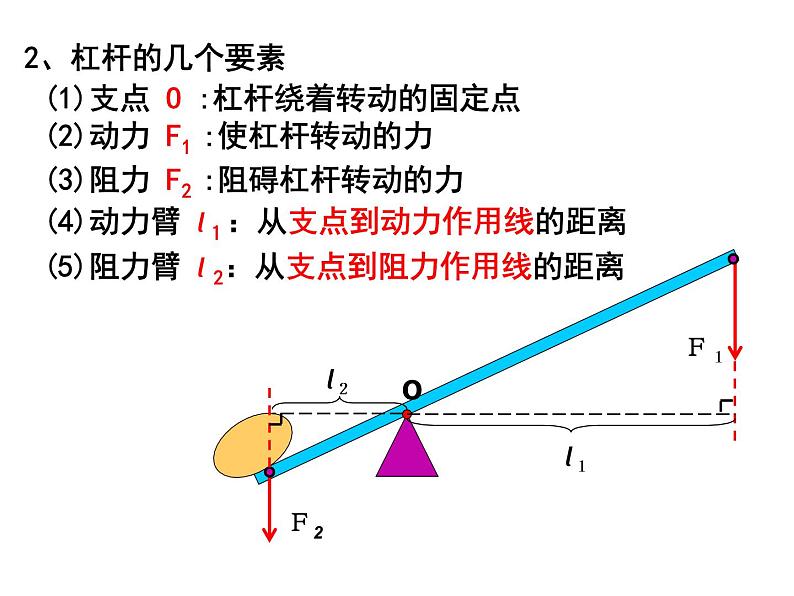

(1)支点 O :杠杆绕着转动的固定点
(2)动力 F1 :使杠杆转动的力
(3)阻力 F2 :阻碍杠杆转动的力
(4)动力臂 l１：从支点到动力作用线的距离
(5)阻力臂 l 2：从支点到阻力作用线的距离

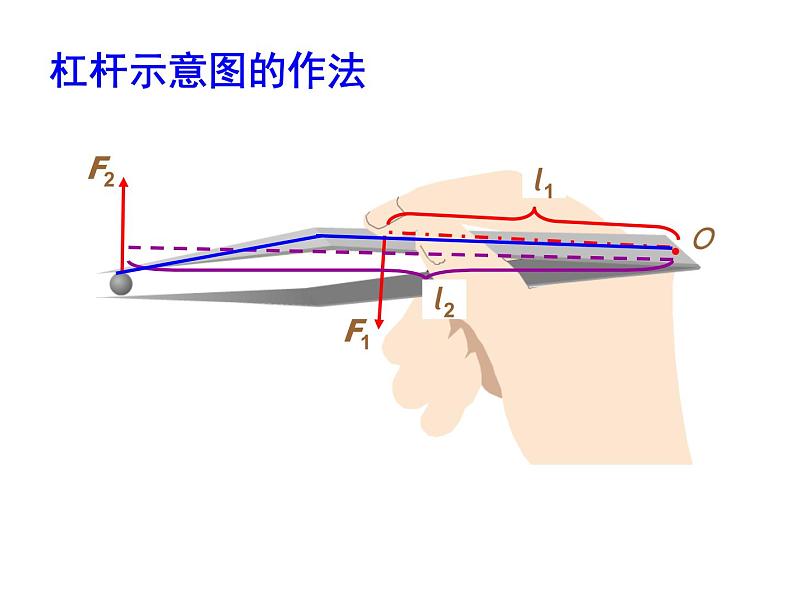

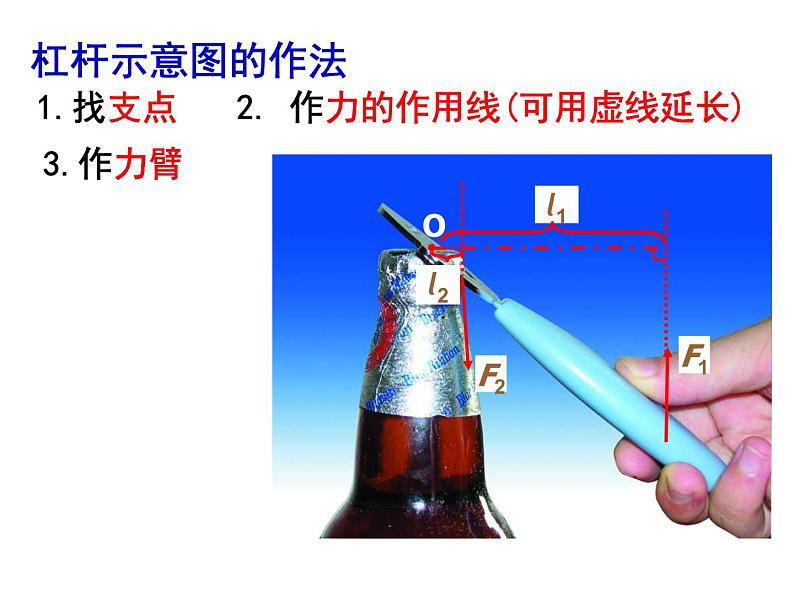

2. 作力的作用线(可用虚线延长)
2 杠杆是否都是直的？
1 力臂是一定在杠杆上吗？
4 动力和阻力的方向一定相反吗？ 它们的作用效果呢？
有的同学认为力臂就是力的作用点到支点的距离，对吗？
答：支点到力的作用线的垂直距离
1 杠杆两端两只可调节的螺母起什么作用?
2 通过调节螺母使杠杆处于水平平衡的目的?
1 作用：调节杠杆自身的平衡
2 目的：消除杠杆自身重力对实验的影响、 便于直接读出或量出力臂。
动力×动力臂＝阻力×阻力臂
例题：若物体重60N，OA=40cm，OB=30cm，下图中杠杆在水平位置平衡时，弹簧测力计的拉力F是多大？
1 学习了杠杆、支点、动力、 阻力、动力臂、阻力臂等概念.
2.探究了杠杆的平衡条件是 F1 · L1=F2 · L2
由F1l1＝F2l2 得：
