初中物理人教版九年级全册第4节 欧姆定律在串、并联电路中的应用综合训练题

这是一份初中物理人教版九年级全册第4节 欧姆定律在串、并联电路中的应用综合训练题，共18页。

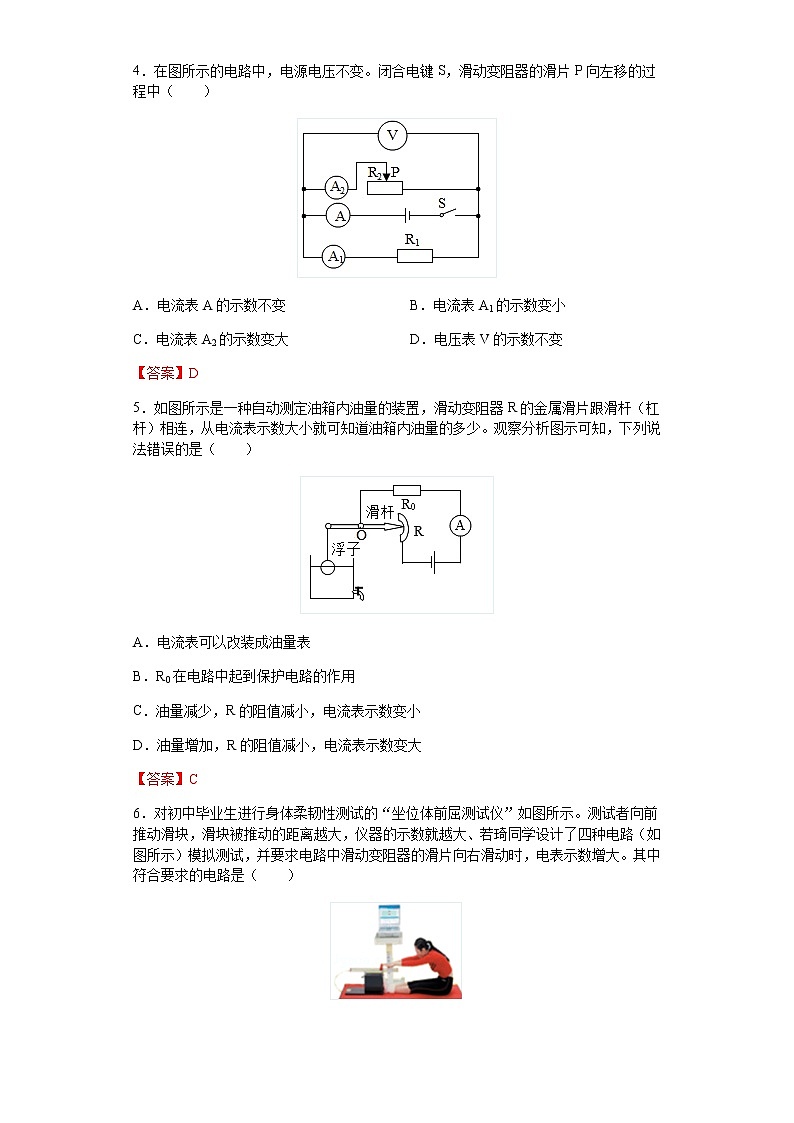

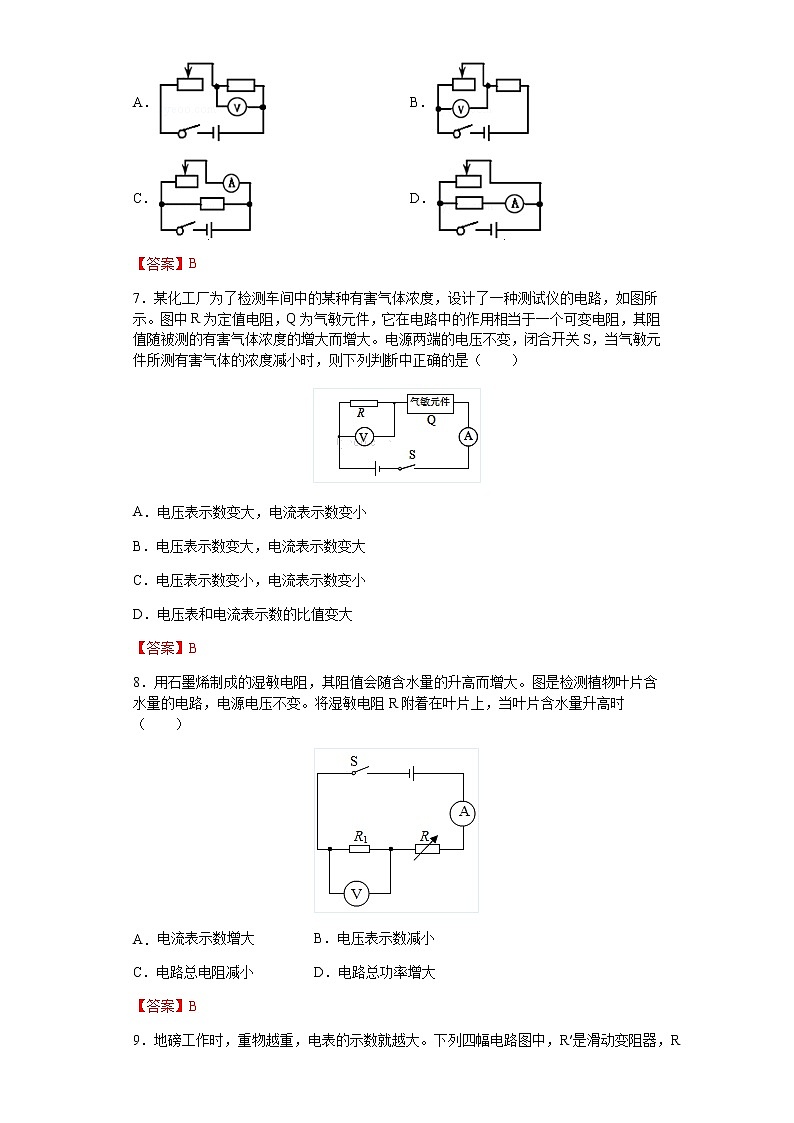

1．如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变化情况分别是（    ）A．变大、变小 B．变大、变大C．变小、变小 D．变小、变大【答案】D2．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A和B之间有可收缩的导线，R1为定值电阻，电源电压保持不变。闭合开关S， （    ）A．压力 F 增大时，电流表示数跟电压表示数乘积不变B．压力 F 减小时，电流表示数变小，电压表示数变小C．压力 F 增大时，电流表示数变小，电压表示数变小D．压力 F 减小时，电压表示数跟电流表示数之比变大【答案】C3．如图所示电路中，电源电压不变。闭合电键S，当滑动变阻器的滑片P向右移动时，则（    ）A．A表示数与A1表示数的差值变大 B．A表示数与A1表示数的比值变大C．V表示数与A表示数的比值变大 D．V表示数与A1表示数的乘积变大【答案】D4．在图所示的电路中，电源电压不变。闭合电键S，滑动变阻器的滑片P向左移的过程中（    ）A．电流表A的示数不变 B．电流表A1的示数变小C．电流表A2的示数变大 D．电压表V的示数不变【答案】D5．如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知，下列说法错误的是（    ）A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量减少，R的阻值减小，电流表示数变小D．油量增加，R的阻值减小，电流表示数变大【答案】C6．对初中毕业生进行身体柔韧性测试的“坐位体前屈测试仪”如图所示。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大、若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大。其中符合要求的电路是（    ）A． B．C． D．【答案】B7．某化工厂为了检测车间中的某种有害气体浓度，设计了一种测试仪的电路，如图所示。图中R为定值电阻，Q为气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的有害气体浓度的增大而增大。电源两端的电压不变，闭合开关S，当气敏元件所测有害气体的浓度减小时，则下列判断中正确的是（    ）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表和电流表示数的比值变大【答案】B8．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。图是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（    ）A．电流表示数增大       B．电压表示数减小 C．电路总电阻减小       D．电路总功率增大【答案】B9．地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中，R′是滑动变阻器，R是定值电阻。其中符合地磅工作原理的是（    ）A．             B．C．             D．【答案】B10．如图甲所示是一种检测天然气泄露的电路。电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（    ）A．天然气浓度增大时，电压表示数变小B．天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变【答案】D11．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（    ）A．电流表示数变小，输出信号电压变大B．电流表示数变大，输出信号电压变大C．电流表示数变小，输出信号电压不变D．电流表示数变大，输出信号电压减小【答案】A12．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（    ）A．称重计其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重计的示数越大D．当车辆越重时，称重计的示数越小【答案】C13．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（    ）A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时，R乙＝5ΩC.甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为3VD.甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A【答案】C14．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（    ）A．将甲和乙串联，若电流为0.3A，则它们两端的电压为3VB．若甲和乙并联，若电压为1V，则它们的干路电流为0.4AC．当甲两端电压为0.5V时，通过它的电流为0.3AD．当乙两端电压为2.5V，其电阻值为5Ω【答案】D15．如图，是探究“电流与电压的关系”时，得到的U－I图象。则R1、R2大小关系为（    ）A．R1＞R2 B．R1＜R2 C．R1＝R2 D．不能确定【答案】A16．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（    ）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，电阻不随其两端的电压和导体中的电流而改变C．为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻D．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大【答案】C17．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图线如图所示。如果R1、R2串联的总电阻为R串，并联后的总电阻为R并，则说法中正确的是（    ）A．在Ⅲ区域，在I区域B．C．在I区域，在Ⅲ区域D．【答案】C18．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（    ） A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻【答案】D19．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5 V且保持不变，电压表量程为0～3 V，R0是300 Ω的定值电阻，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关S，则（    ）A．环境温度为40 ℃时，热敏电阻阻值是150 ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5 VD．此电路允许的最高环境温度为60 ℃【答案】D 20．如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。【答案】500    140    21．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的。它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离。【答案】电流表    不是    右    22．如图甲为升降机电路的部分原理图。电源电压恒为6V。R0为定值电阻，电压表量程为0﹣3V，压敏电阻R1的阻值与所受压力大小的关系如图乙所示。请你求解下列问题：（1）压敏电阻不受压力时，电压表示数为2V，通过压敏电阻的电流为_____A。定值电阻R0的电功率为_____W。（2）当电压表的示数为_____V时压敏电阻所受压力最大。在电路正常工作时。此压敏电阻能承受的最大压力为_____N。（3）在不改变电表的条件下要增大压敏电阻的承压范围，应如何调整？                                                      。（4）若在升降机底板上：放置﹣个物块，静止时电压表示数为U0，当升降机加速上升时，电压表示数为U0'，则U0与U0'的大小关系是          。【答案】0.02    0.04    3    2500    在不改变电表的条件下，要增大压敏电阻的承压范围，可以适当减小定值电阻阻值    U0＝U0'    23．有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器R1的阻值随酒精气体浓度的变化如图甲所示，工作电路如图乙所示，电源电压恒为12V，定值电阻R2=30Ω。求：（1）被检测者未喝酒时，即酒精浓度为0时，R1阻值为_____。（2）被检测者酒精浓度越大时，电流表示数越_____，电压表示数越_____。（3）被检测者酒精气体浓度为0.8mg/mL时，电流表的示数为_____。（4）现在公认的酒驾标准为0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电压表示数为4.8V时，被检测司机酒精浓度是_____mg/ml。【答案】60Ω    大    小    0.3A    0.3    24．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4．5V，且保持不变，电压表量程为0—3V，R0是30欧的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示，由图可知，热敏电阻的阻值随温度的升高而_______，当环境温度为40℃时，电压表的示数是_______V，该电路允许的最高温度为_______℃。【答案】减小    2．7    6025．如图所示，已知电源电压10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数为7V，则此时滑动变阻器接入电路的电阻是_____Ω，在滑片P向右移动的过程中灯泡亮度_____（填“变亮”“不变”或“变暗”）。【答案】20    不变    26．如图所示，电源电压保持不变，小灯泡的额定电压为12V.闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I−U关系图象如图所示。在滑片P左移过程中，灯泡亮度____（选填“变亮”“变暗”“不变”），电源电压为____V，滑动变阻器的最大阻值为_____Ω。【答案】变亮    12    9    27．如图是灯泡L和电阻R中电流随电压变化的图像。由图像可知，电阻R的阻值为________ Ω。若将它们并联接在电压为2 V的电源两端，电路中的总电流为________A。将它们串联在电压为________V的电源上，电路的电流为0.15A。【答案】20    0.35    4    28．两个电子元件A和B串联后接入电路，流过元件的电流与其两端电压关系如图所示，当流过元件A的电流为0.4A时，元件A，B两端电压之比为_____，A、B两元件消耗的总功率为_____W。【答案】4:5    1.8     29．小岩想测量未知电阻Rx的阻值。（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图甲所示，请你添加一条导线将电压表正确连入电路。（2）实验时出现了这样的情况：在反复移动滑动变阻器的滑片P的过程中，电压表的示数不变且不为零。由此可见，发生故障的原因可能是                           。（3）排除故障后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示，则电压表的示数为_____V，电阻Rx的阻值为_____Ω。【答案】    待测电阻Rx断路（或 滑动变阻器短路）    2.5    5    30．小亮在测定额定电压为2.5 V的小灯泡电阻的实验中，得到了部分电压表与电流表的示数，如下表所示：实验次数1234电压表示数/V1.01.52.02.5电流表示数/A0.120.15 0.20 (1)请你用笔画线代替导线，将实验电路连接完整。(图甲)(2)闭合开关前，滑动变阻器的滑片应移到________端(选填“A”或“B”)， 闭合开关后，滑动变阻器的滑片P移到某一位置时，电流表示数如图乙所示，则电流表的示数_______。(3)由表格中的数据求出小灯泡正常发光的电阻为________Ω。(4)小亮把电路连接好以后，闭合开关发现无论怎样移动滑动变阻器的滑片，电流表有示数，而电压表无示数，则电路出现的故障可能是               或                 。(5)通过表中数据，你能发现小灯泡电阻随电压的增大而增大， 电阻大小不同的原因是电阻的大小与____有关。【答案】    A    0.18    12.5    电压表接触不良    灯泡短路    温度    31．如下图所示，甲是用“伏安法”测量未知电阻 Rx 的实物电路图。（1）连好电路，闭合开关，当滑片移动到某位置时，电压表示数为 2.4V，电流表示数如图乙所示，则未知电阻 Rx =_____Ω。若本实验要考虑电流表电阻及电压表电阻对实验造成的误差，则测量值比真实值_____（填“偏大”或“偏小”）。（2）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻 Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为 R0，电源电压未知且不变），请将下列相关实验步骤补充完整：①闭合开关 S，将滑动变阻器的滑片 P 移到 a 端，记录电流表示数为 I1；②闭合开关 S，将滑动变阻器的滑片 P 移到___，记录电流表示数 I2；③写出待测电阻的表达式，Rx =_____。（用已知量和测量量符号表示）【答案】10    偏小    b        32．利用图甲测小灯泡的电阻，小灯泡的额定电压为2.5V，电源电压恒定不变。（1）闭合开关前，应将滑动变阻器的滑片P置于______端（填“A”或“B”），目的是保护电路。（2）闭合开关后，发现小灯泡不亮，则接下来合理的操作是______（填字母代号）。A．断开开关，更换小灯泡    B．移动滑动变阻器，观察小灯泡是否发光（3）当小灯泡正常发光时，电流表示数如图乙，则小灯泡正常发光时的电流为______A，小灯泡正常发光时的电阻为______Ω（计算结果保留一位小数）。（4）某同学根据记录的部分实验数据，计算出小灯泡的电阻，发现有一组测量数据存在错误。请指出错误数据的序号____，并说明判断依据                         。序号1234U/V0.11.32.13.0I/A0.050.110.260.3R/Ω211.88.110  【答案】B    B    0.28    8.9    2    灯的电阻随温度的升高而变大    33．小聪同学用伏安法测电阻，实验电路图如图甲所示。（1）该实验的原理是_____。（2）闭合开关S前，滑动变阻器滑片P应置于_____端（选填“a”或“b”）。（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①                           ；②                           。（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=_____Ω。（5）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。实验步骤如下：①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U；②                                                                 ；③读出滑动变阻器的最大值R；④则被测电阻Rx的阻值为：Rx=_____（写出表达式）。【答案】R=    b    电源电压过大    选用电流表的量程太小    8    将滑动变阻器滑到b端，闭合开关S，读出电压表的读数为U1        34．小明同学在伏安法测电阻的实验中:（1）在连接电路时，开关S应处于_______状态，滑动变阻器的滑片P应放在电阻最______的位置。（2）小明同学连接了如图甲所示的电路，闭合开关，电流表____示数，电压表____示数。（两空均选填“有”或“无”）（3）他仔细检查电路，发现有一根导线连接错误。请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。（4）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2 V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为_____Ω。（5）同组小斌同学继续向      （选填“A”或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。【答案】断开    大    无    有        10    A    35．在“测量小灯泡正常工作的电阻”实验中，电源电压为4.5V，小灯泡灯电压是2.5V，正常发光时电阻约为10Ω，电路图如图1所示。（1）小明按电路图1连接实物、接通电路，电流表、电压表均有示数，无论怎样移动滑动变阻器滑片，灯泡不发光。用另一根导线的两端试触变阻器两个接线柱时，看到灯泡发光。他分析：灯不发光，可能是下列原因之一A.灯的实际功率过小    B.灯断路    C.灯被短接    D.滑动变阻器断路①小芳认为B、C、D这些原因不可能。请你解释为什么不可能。B的解释: _________________________________________。C的解释: _________________________________________。D的解释: _________________________________________。②检查发现：只有滑动变阻器接线出错，导线接在了_________两个接线柱上。（选填图2中的：“A”、 “B”、 “C”或“D”）（2）按图1电路图，在图2中正确连接实物。（3）通过正确操作，小明判断出小灯泡正常发光，电流表和电压表的示数如下图所示。①调节滑片时要观察________表，才能判断小灯泡是否正常发光。②灯正常工作时的电阻为___Ω（保留一位小数）。【答案】电流表有示数    电压表有示数    电流表有示数    “A、B”        电压    8.9     36．如图所示电路中，电阻R1的阻值是20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A，求：（1）电源电压；（2）电阻R2的电功率。【答案】（1）电源电压是6V。（2）电阻R2的功率是1.2W。37．如图（a）所示，电源电压U＝4V，电阻R1＝10Ω，闭合开关S，当滑动变阻器的滑片P移中点时，电路中电流表A的示数如图（b）所示。求：（1）电流表A1的示数。（2）滑动变阻器的最大阻值。（3）当滑动变阻器的滑片P移到最左端时，电路中电流表A的示数。【答案】（1）0.4A；（2）5Ω；（3）1.2A。38．如图甲所示，电源电压恒定，R0为定值电阻，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。求：（1）滑动变阻器R的最大阻值。    （2）R0的阻值及电源电压。【答案】（1）20Ω；（2）12V．
