初中物理教科版九年级下册第九章 家庭用电综合与测试单元测试课时作业

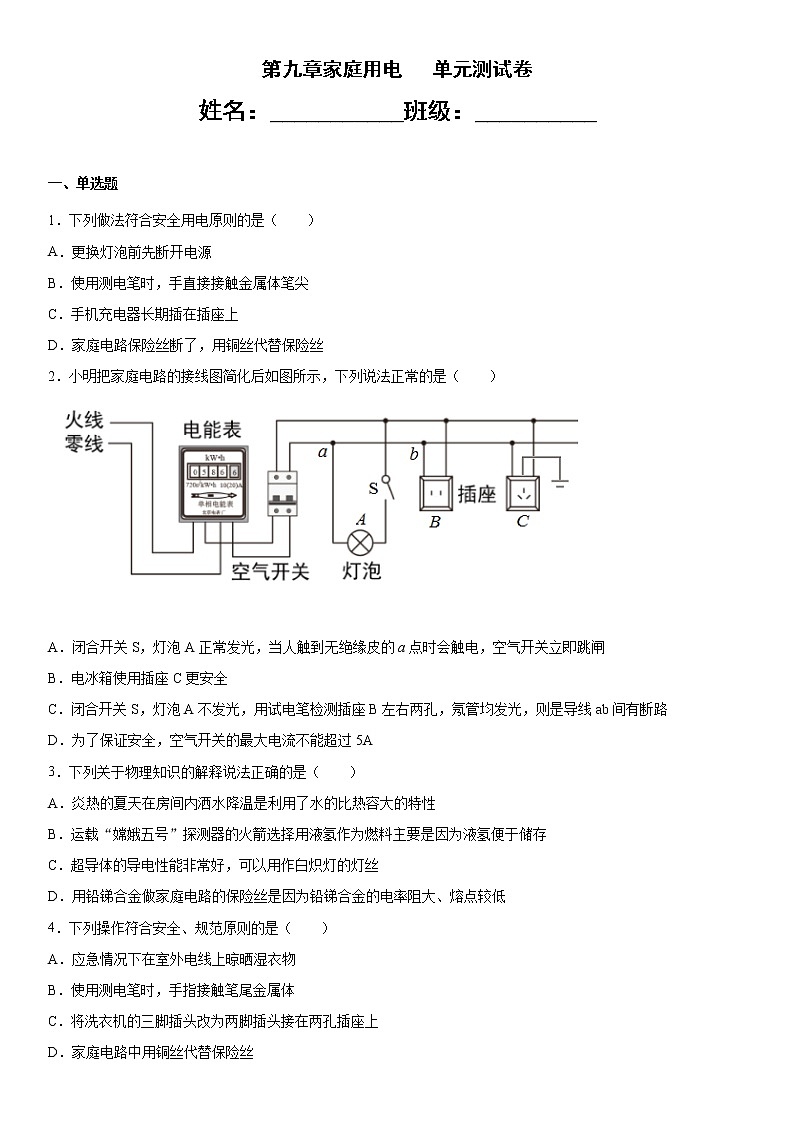

第九章家庭用电   单元测试卷

姓名：___________班级：__________

一、单选题

1．下列做法符合安全用电原则的是（　　）

A．更换灯泡前先断开电源

B．使用测电笔时，手直接接触金属体笔尖

C．手机充电器长期插在插座上

D．家庭电路保险丝断了，用铜丝代替保险丝

2．小明把家庭电路的接线图简化后如图所示，下列说法正常的是（　　）

A．闭合开关S，灯泡A正常发光，当人触到无绝缘皮的a点时会触电，空气开关立即跳闸

B．电冰箱使用插座C更安全

C．闭合开关S，灯泡A不发光，用试电笔检测插座B左右两孔，氖管均发光，则是导线ab间有断路

D．为了保证安全，空气开关的最大电流不能超过5A

3．下列关于物理知识的解释说法正确的是（　　）

A．炎热的夏天在房间内洒水降温是利用了水的比热容大的特性

B．运载“嫦娥五号”探测器的火箭选择用液氢作为燃料主要是因为液氢便于储存

C．超导体的导电性能非常好，可以用作白炽灯的灯丝

D．用铅锑合金做家庭电路的保险丝是因为铅锑合金的电率阻大、熔点较低

4．下列操作符合安全、规范原则的是（　　）

A．应急情况下在室外电线上晾晒湿衣物

B．使用测电笔时，手指接触笔尾金属体

C．将洗衣机的三脚插头改为两脚插头接在两孔插座上

D．家庭电路中用铜丝代替保险丝

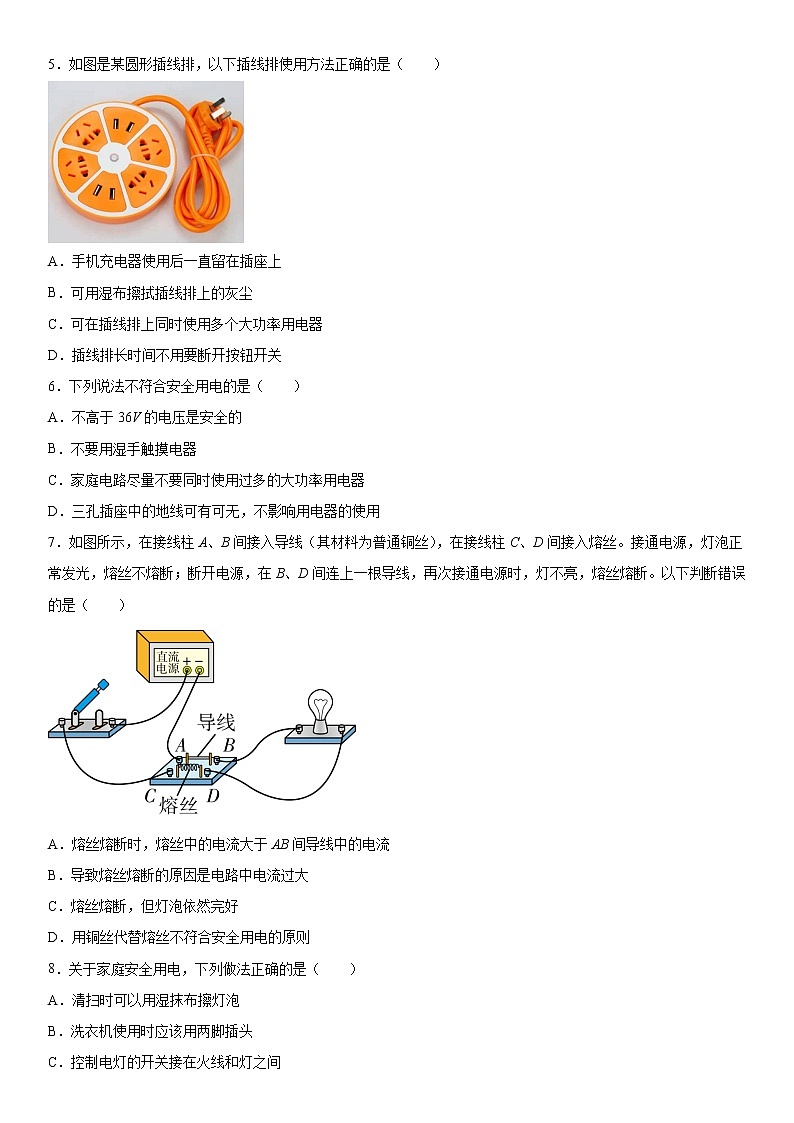

5．如图是某圆形插线排，以下插线排使用方法正确的是（　　）

A．手机充电器使用后一直留在插座上

B．可用湿布擦拭插线排上的灰尘

C．可在插线排上同时使用多个大功率用电器

D．插线排长时间不用要断开按钮开关

6．下列说法不符合安全用电的是（　　）

A．不高于36V的电压是安全的

B．不要用湿手触摸电器

C．家庭电路尽量不要同时使用过多的大功率用电器

D．三孔插座中的地线可有可无，不影响用电器的使用

7．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝。接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断错误的是（　　）

A．熔丝熔断时，熔丝中的电流大于AB间导线中的电流

B．导致熔丝熔断的原因是电路中电流过大

C．熔丝熔断，但灯泡依然完好

D．用铜丝代替熔丝不符合安全用电的原则

8．关于家庭安全用电，下列做法正确的是（　　）

A．清扫时可以用湿抹布擦灯泡

B．洗衣机使用时应该用两脚插头

C．控制电灯的开关接在火线和灯之间

D．家用电器只要没坏就可以超期使用

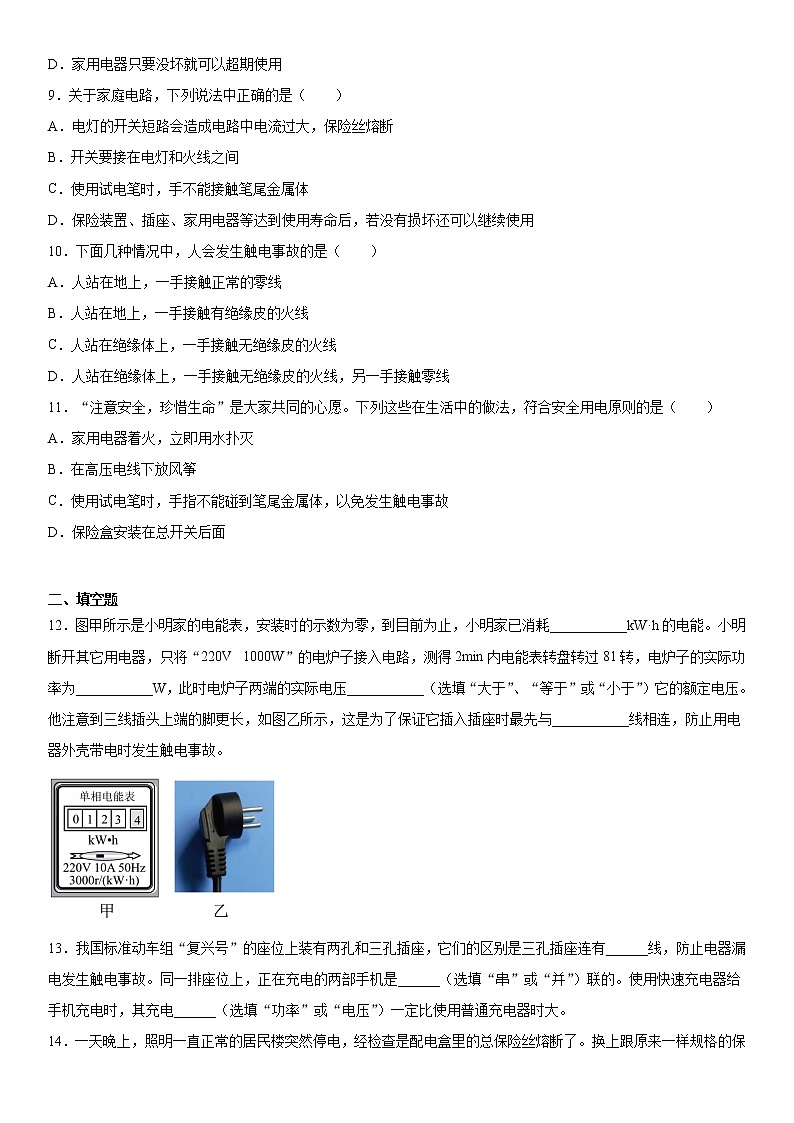

9．关于家庭电路，下列说法中正确的是（　　）

A．电灯的开关短路会造成电路中电流过大，保险丝熔断

B．开关要接在电灯和火线之间

C．使用试电笔时，手不能接触笔尾金属体

D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用

10．下面几种情况中，人会发生触电事故的是（　　）

A．人站在地上，一手接触正常的零线

B．人站在地上，一手接触有绝缘皮的火线

C．人站在绝缘体上，一手接触无绝缘皮的火线

D．人站在绝缘体上，一手接触无绝缘皮的火线，另一手接触零线

11．“注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）

A．家用电器着火，立即用水扑灭

B．在高压电线下放风筝

C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故

D．保险盒安装在总开关后面

二、填空题

12．图甲所示是小明家的电能表，安装时的示数为零，到目前为止，小明家已消耗___________kW·h的电能。小明断开其它用电器，只将“220V  1000W”的电炉子接入电路，测得2min内电能表转盘转过81转，电炉子的实际功率为___________W，此时电炉子两端的实际电压___________（选填“大于”、“等于”或“小于”）它的额定电压。他注意到三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与___________线相连，防止用电器外壳带电时发生触电事故。

13．我国标准动车组“复兴号”的座位上装有两孔和三孔插座，它们的区别是三孔插座连有______线，防止电器漏电发生触电事故。同一排座位上，正在充电的两部手机是______（选填“串”或“并”）联的。使用快速充电器给手机充电时，其充电______（选填“功率”或“电压”）一定比使用普通充电器时大。

14．一天晚上，照明一直正常的居民楼突然停电，经检查是配电盒里的总保险丝熔断了。换上跟原来一样规格的保险丝，闭合开关，全楼的灯马上都亮了。可是过几分钟保险丝又熔断了，最有可能的原因是_____。我们可以用测电笔来检查电路的故障，如图所示，是使用测电笔的两种情形，_____图所示方法是正确的。

15．家庭生活用电的电压是______V，电灯、电风扇、电吹风机、电冰箱、电视机等家用电器是______联在电路中的。如果看到其中一盏灯因故障而熄灭，但其它路灯依然发光，由此可以断定路灯的连接方式为______联。

16．一节干电池的电压是___________V，我国家庭中的电视机正常工作的电压为___________V，它与家中其它用电器是___________（填“并联”或“串联”）连接的。用试电笔辨别火线和零线时，能使氖管发光的是___________。

17．图中A、B两点均是灯头连接导线的螺丝，当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他______触电；用手接触电路中的B点，他______触电（均选填“会”或“不会”）。

18．家庭电路中，电饭锅和电热水器是______联的。电热水器使用三脚插头，分别与火线、零线和______相连。小明想用电能表测量电热水器的额定电功率，他先选取一个“220V 100W”的灯，单独与电能表接入家庭电路，15min内电能表转盘转过了75转，则电能表的规格为______r/（kW•h），再将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器10min消耗的电能为______J．额定功率为______W。

19．家庭电路中，日光灯与控制它的开关是 _______连接的；同时正常工作的日光灯与空调是 ________连接的（均选填“串联”或“并联”），通过日光灯的电流约为 _________安。

20．电冰箱使用三脚插头与电源连接，如图a所示，细心观察可以发现，三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长。

（1）这样的设计主要考虑下列哪一因素______（选填字母）；

A．使插头的造型更美观

B．插入插座中可更稳固插头

C．有利于识别火线和零线插脚

D．插入插座时，可确保用电器外壳先接地

（2）如图b所示是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，打开冰箱门时，开关______自动闭合，使得照明灯亮；冰箱内温度降低到设定温度时，开关______自动断开，电动机停止工作；

（3）冰箱的压缩机是一台电动机，它工作时是把______能转化为______能；

（4）提出一项使用冰箱时的节能措施：______。

三、作图题

21．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

22．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

四、实验题

23．小宇在家中发现当空调起动的时候灯会暗一下，然后恢复正常，空调刚起动时和正常工作时有什么不同呢？小宇想在家里研究一下其中的原因，他了解到空调的压缩机是一个电动机，于是他拆下玩具车的电动机和手电筒的灯泡连接了如图所示电路。

(1)为了模拟空调起动时的情景，小宇用尺子压住电动机的转轴使电动机转速变慢，发现灯泡变亮，放开尺子后电动机转速变快，灯泡变暗。通过这一现象，小宇知道了电路中的电流变化情况，电路中的电流变化可以通过______表现出来；

(2)如果设个实验在学校实验室进行，可以用______替代灯泡，另外电路中还应该加入的重要元件是：______；

(3)小宇根据实验的现象推理得出：电动机的“电阻”大小与转速有关，转速变快时电动机的“电阻”______（选填“变大”、“不变”或“变小”）；

(4)在实际家庭电路中空调转速慢时（起动时）灯泡暗，而实验电路中电动机转速慢时灯泡亮，这是为什么呢？小宇到学校后请教了老师，老师指出小宇的实验电路并没有完全模拟家中空调与灯泡的连接状态，实验电路与家中实际电路明显不同。你认为老师指出的“实验电路与家中实际电路明显不同”是指：______。

24．物理兴趣小组在“探究水果电池电压”的实验中小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示。小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。他们分别连通相同的音乐芯片，小华的芯片比小明的芯片声音要响一些。由此他们做出如下猜想：

猜想一：水果电池电压可能与水果的大小有关。

猜想二：水果电池电压可能与电极的材料有关。

（1）如何验证水果能做成电池．可以选用电流表或电压表，看接上后指针是否会______．水果电池实现的是______能转化为电能．

（2）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：

表一

分析表中数据，说明猜想一是______（正确／错误）的。

（3）为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持______和______相同，分别测出电压，如表二所示：

表二

分析表中数据，得到的结论是_________________。

（4）以上探究方法在初中物理中经常用到，以下探究活动中也采用了此方法的是______

A．探究电流与电压、电阻的关系

B．探究决定导体电阻大小的因素

C．探究串联电阻时引入总电阻

D．探究电流时用水流来导入．

五、简答题

25．如下图是空调的三线插头与三孔插座，其中较长的脚E与空调的哪个部位相连？脚E设计比其他两脚稍长一些在插头插入与拔出时有什么好处？

26．保险丝为什么能“保险”？家庭电路中为什么不能用铜丝、铁丝等金属丝代替保险丝？

27．芳芳家里有一盏节能灯不亮了，是停电了还是节能灯坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：

（1）打开电视机可以正常观看电视节目，这说明：________．

（2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转，这说明：________．

参考答案

1．A

2．B

3．D

4．B

5．D

6．D

7．A

8．C

9．B

10．D

11．D

12．123.4    810    小于    地

13．地    并    功率

14．同时工作的用电器的总功率过大    甲

15．220    并    并

16．1.5    220    并联    火线

17．会    不会

18．并    地线    3000    8.4×105    1400

19．串联    并联    0.18

20．D    S2    S1    电    机械    尽量减少开冰箱门的次数

21．

22．

23．灯泡的亮度变化    电流表    滑动变阻器    变大    实验电路是串联，家中实际电路是并联

24．偏转    化学能    错误    距离    深度    在金属板距离和深度相同时，水果电池电压与材料有关    AB

25．与空调的金属外壳相连．它比其他两脚稍长一些，插头插入时能使家用电器的金属外壳先接地，插头拔出时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电．

26．保险丝由电阻率大，熔点较低的铅锑合金制成．电路中的电流过大时，保险丝会自动熔断，切断电路，因此保险丝起到“保险”的作用．铜、铁这类材料，不但电阻率小而且熔点较高，电流过大时不会熔断，不能起保护作用，所以不适合做保险丝．

27．电视机能工作说明没有停电，所以是灯泡坏了，且并联电路中各用电器互不影响，可以独立工作；灯泡坏了，因为电流表发现指针无偏转，说明灯泡断路。
