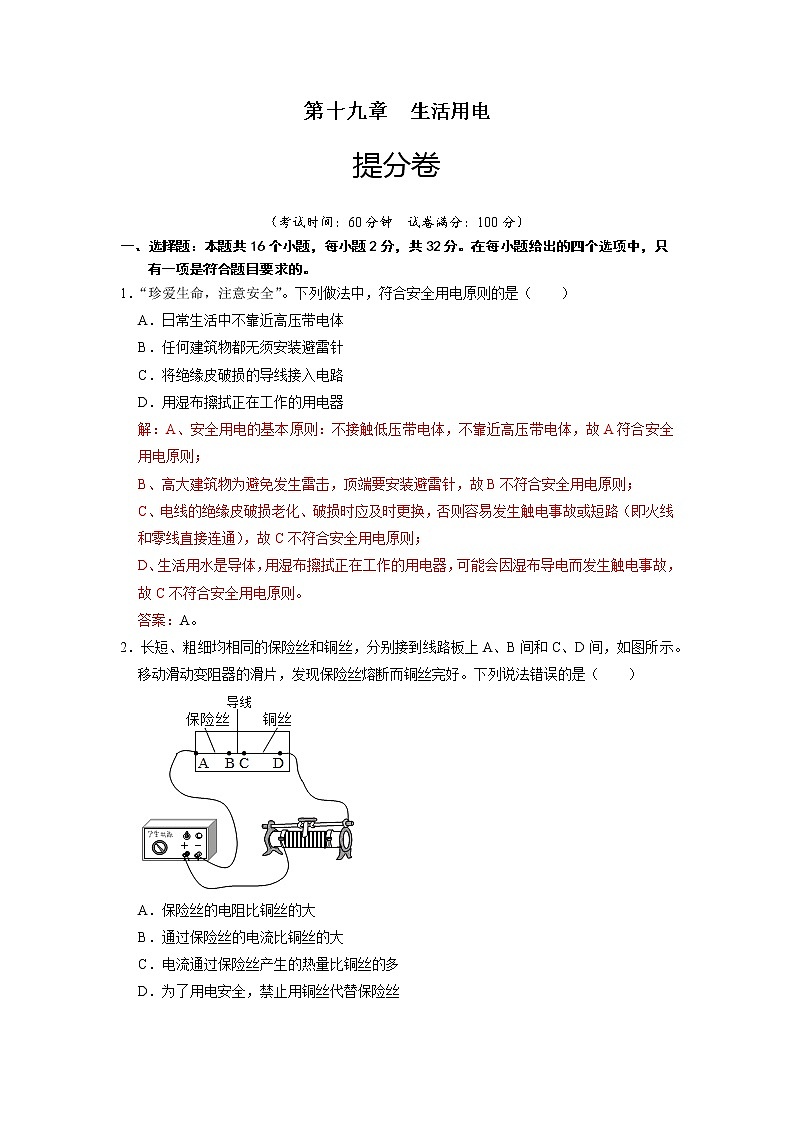

第十九章 生活用电
提分卷
（考试时间：60分钟 试卷满分：100分）
一、选择题：本题共16个小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．“珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（　　）
A．日常生活中不靠近高压带电体
B．任何建筑物都无须安装避雷针
C．将绝缘皮破损的导线接入电路
D．用湿布擦拭正在工作的用电器
解：A、安全用电的基本原则：不接触低压带电体，不靠近高压带电体，故A符合安全用电原则；
B、高大建筑物为避免发生雷击，顶端要安装避雷针，故B不符合安全用电原则；
C、电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或短路（即火线和零线直接连通），故C不符合安全用电原则；
D、生活用水是导体，用湿布擦拭正在工作的用电器，可能会因湿布导电而发生触电事故，故C不符合安全用电原则。
答案：A。
2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（　　）

A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝

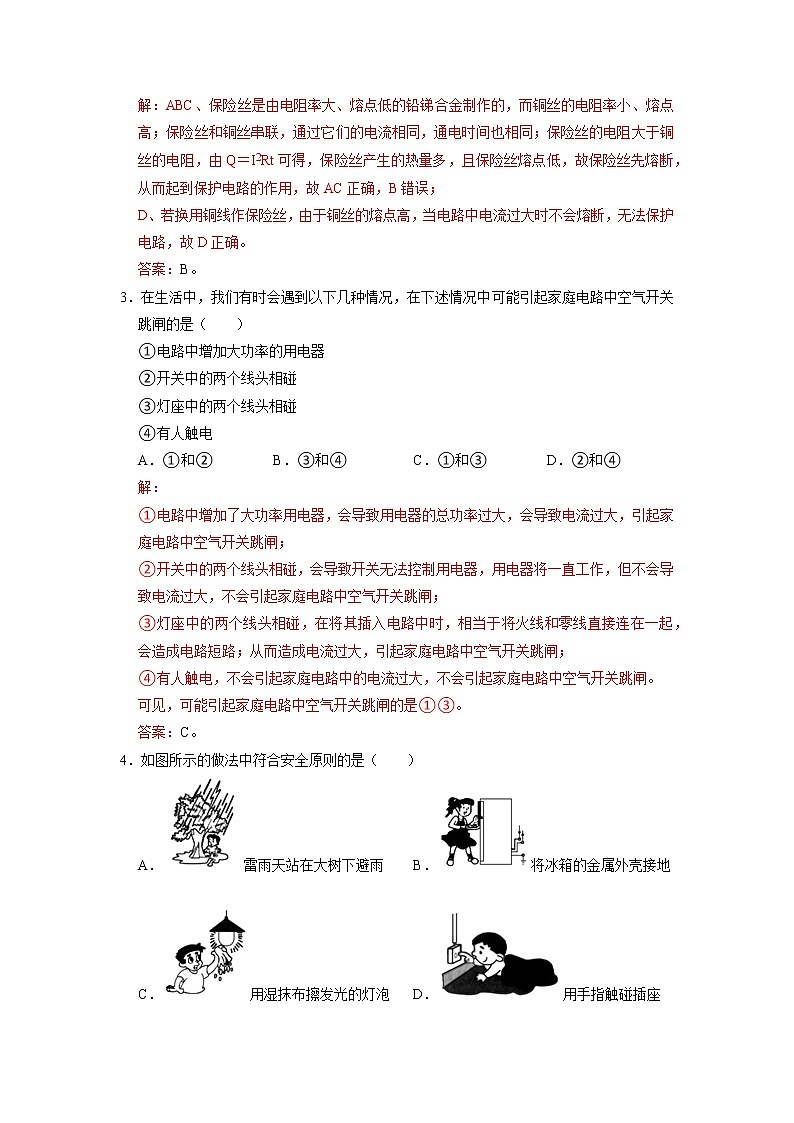

解：ABC、保险丝是由电阻率大、熔点低的铅锑合金制作的，而铜丝的电阻率小、熔点高；保险丝和铜丝串联，通过它们的电流相同，通电时间也相同；保险丝的电阻大于铜丝的电阻，由Q＝I2Rt可得，保险丝产生的热量多，且保险丝熔点低，故保险丝先熔断，从而起到保护电路的作用，故AC正确，B错误；
D、若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，故D正确。
答案：B。
3．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
①电路中增加大功率的用电器
②开关中的两个线头相碰
③灯座中的两个线头相碰
④有人触电
A．①和② B．③和④ C．①和③ D．②和④
解：
①电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
②开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
③灯座中的两个线头相碰，在将其插入电路中时，相当于将火线和零线直接连在一起，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
④有人触电，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
可见，可能引起家庭电路中空气开关跳闸的是①③。
答案：C。
4．如图所示的做法中符合安全原则的是（　　）
A．雷雨天站在大树下避雨 B．将冰箱的金属外壳接地
C．用湿抹布擦发光的灯泡 D．用手指触碰插座的插孔

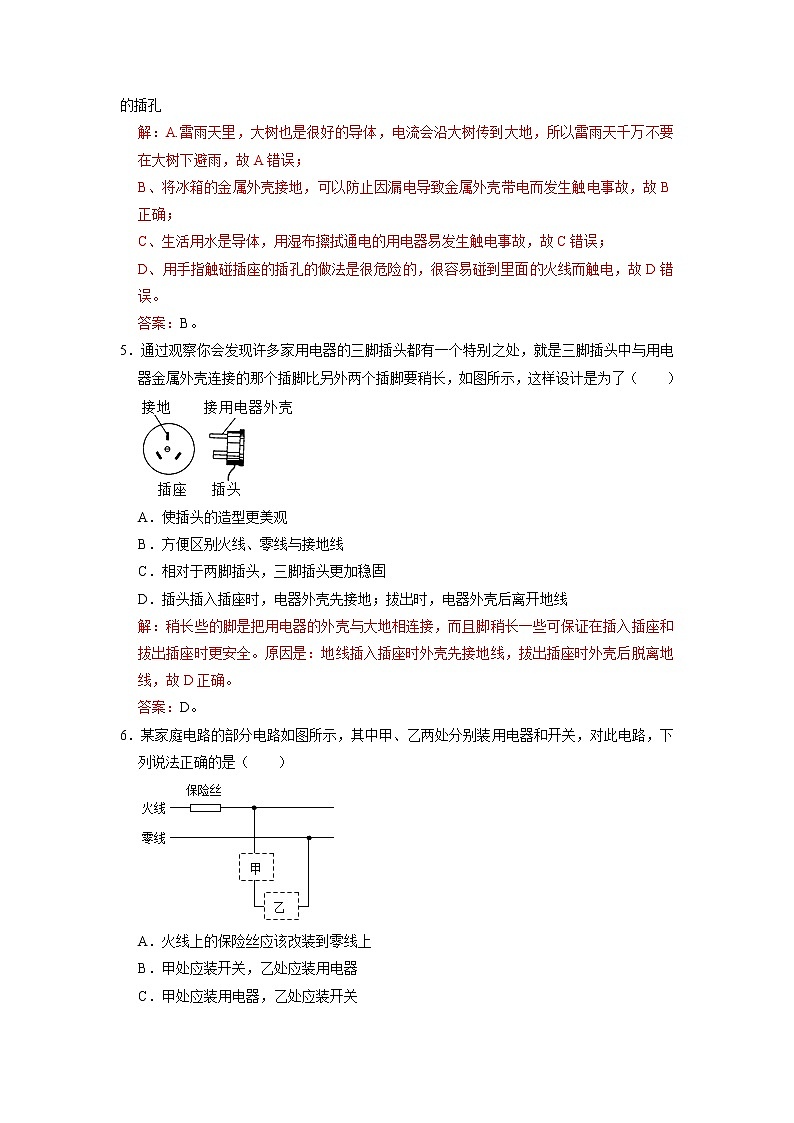

解：A.雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故A错误；
B、将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故B正确；
C、生活用水是导体，用湿布擦拭通电的用电器易发生触电事故，故C错误；
D、用手指触碰插座的插孔的做法是很危险的，很容易碰到里面的火线而触电，故D错误。
答案：B。
5．通过观察你会发现许多家用电器的三脚插头都有一个特别之处，就是三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图所示，这样设计是为了（　　）

A．使插头的造型更美观
B．方便区别火线、零线与接地线
C．相对于两脚插头，三脚插头更加稳固
D．插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开地线
解：稍长些的脚是把用电器的外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全。原因是：地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线，故D正确。
答案：D。
6．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是（　　）

A．火线上的保险丝应该改装到零线上
B．甲处应装开关，乙处应装用电器
C．甲处应装用电器，乙处应装开关
D．当保险丝熔断后，可以用铜丝代替
解：A、为了安全，保险丝应该接到火线上，故A错误；
BC、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器，故B正确，C错误；
D、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故D错误。
答案：B。
7．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（　　）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
解：A、该洗衣机在额定电压下正常工作，两端的电压在一定的范围内可以工作，故A错误；
B、洗衣机的主体是电动机，电动机工作时将电能主要转化为机械能，还有一少部分内能；洗衣机正常工作10s消耗的电能W＝Pt＝150W×10s＝1500J，所以产生的热量远远小于1500J，故B错误；
CD、洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，预防触电事故发生，保险丝不会熔断，故C错误，D正确。
答案：D。
8．如图所示是家庭电路的一部分。下列说法正确的是（　　）

A．输电线B与大地之间的电压为220V
B．测电笔插入插座的左右插孔，氖管都能发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
解：如图是正常家庭电路的一部分，图中开关接在导线A上，所以A是火线、B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0V，则导线B与大地之间的电压为0V，故A错误；
B、插座的左孔接零线，右孔接火线，所以，测电笔插入插座的左孔时氖管不发光，插入插座的右孔时氖管发光，故B错误；
C、图中三孔插座已接地，当电冰箱的插头插入三孔插座时能使电冰箱的金属外壳接地，这样能防止金属外壳漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，a点在火线上，所以人接触a点会触电；b点在零线上，则人接触b点不会发生触电事故，故D错误。
答案：C。
9．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，当乙地开灯时，下列说法正确的是（　　）

A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
解：
A、保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B、家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C、开关都闭合，当A灯短路时，灯B会被短路，没有电流经过B，B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D、同时工作的灯泡数量越多，总功率越大，根据P＝UI可知，干路中的电流变大，根据P＝I2R可知，输电线的发热功率变大，故D正确。
答案：D。
10．“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（　　）


A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连
B．只要拿着试电笔接触火线，其内部的氖管就会发光
C．开关和灯泡的接法是错误的
D．灯泡、两脚插座串联
解：
A、图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连，这样可以防止因外壳漏电而发生触电事故，故A错误；
B、只有测电笔使用正确（即手指接触笔尾金属体），测电笔接触火线时，氖管才能发光，如果测电笔的使用方法不正确，则氖管不能发光，故B错误；
C、开关应接在火线与灯泡之间，则图中开关和灯泡的接法是错误的，故C正确；
D、家庭电路中各用电器在工作过程中互不影响，所以用电器、插座之间都是并联连接的，故D错误。
答案：C。
11．如图是家庭电路正常工作的一部分。下列说法中正确的是（　　）

A．洗衣机的插头插入三孔插座时，能使洗衣机的金属外壳接地
B．保险丝能在有人触电时自动切断电路
C．导线B与大地之间的电压为220V
D．闭合开关后试电笔先后插入插座的左右插孔，氖管都发光
解：A、三孔插座已接地，当有金属外壳的用电器的插头插入三孔插座能使用电器的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故A正确；
B、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，但有人触电时电路的电流不是很大，保险丝不会自动切断电路，故B错误；
C、由图知，保险丝安装在火线上，A是火线，B是零线，零线B与大地之间的电压为0V，故C错误；
D、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔时氖管不发光，插入插座的右插孔氖管发光，故D错误。
答案：A。
12．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（　　）

A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
解：
A、当电灯电流过大时，与灯泡串联的空气开关③会跳闸，故A正确；
B、当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故B错误；
C、当空调电流过大时，空气开关②会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D、空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
答案：A。
13．2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（　　）

A．每个充电桩在安装时都要装漏电保护器
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．有经验的电工在安装充电桩时不必断开电源
解：A、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A正确；
B、安装充电桩时，为了安全，要接地线，故B错误；
C、万一有充电桩起火，应先关闭电源再施救，故C错误，
D、安装充电桩时必须断开电源，故D错误。
答案：A。
14．如下图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A．电能表用来计量家中所有用电器的总功率，空气开关与保险丝的作用完全相同
B．若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔氖管都发光，一定是c、d之间发生了断路
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器；空气开关兼具总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，也可当总开关使用随时切断电路，故A错误；
B、若闭合开关后灯泡不亮，而空调还能工作，说明空调的电路是接通的；三孔插座的左孔通过灯泡、空开与火线相连，用试电笔检查插座左右两孔氖管都发光，说明左右两孔与火线之间是接通的，所以故障原因可能是c、d之间发生了断路，故B正确；
CD、发生甲图触电时，但不会使电路中的电流过大，所以空气开关不会自动切断电路，由于通过火线和零线的电流相同，所以漏电保护器不会断开电路；发生乙图触电时，漏电保护器会自动切断电路，起到保护作用，但空气开关不会断开，故CD错误。
答案：B。
15．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（　　）
A．甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．图中的家庭电路元件的连接顺序是正确的
C．手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．当人触电时，应及时切断电源或用干木棒挑开电源线
解：
A、甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电，故A错误；
B、电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，为了检修电路的安全，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了保证更换保险丝时的人身安全，保险装置安装在总开关的后面，故B错误；
C、常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，不能接触金属笔杆，故C错误；
D、发生触电事故时，应及时切断电源或用干木棒挑开电源线，故D正确。
答案：D。
16．如图所示为家庭电路中的部分电路及元件，未连接完整。乙图中要求开关S1单独控制L1，三孔插座供大功率用电器使用.丙图是某同学家常用的一个插线板，他在使用中发现：插线板上的指示灯L2在开关S2断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.下列说法正确的是（　　）

A．电能表上所标10（20）A表示这个电能表的标定电流为10A，额定最大电流为20A
B．开关S1应该连接在零线和灯L1之间
C．指示灯L2应该直接连接在火线和零线之间
D．当有人发生触电事故时，空气开关会迅速切断电路
解：A、“10（20）A”表示电能表的标定电流是10A，最大额定电流是20A，故A正确；
B、家庭电路中，开关S1应该连接在火线和灯L1之间，故B错误；
C、指示灯L2应该连接在开关和零线之间，受开关控制，故C错误；
D、触电时，漏电保护器会自动切断电路，起到保护作用，但空气开关不会断开，故D错误。
答案：A。
二、填空题（每空1分，共25分）
17．电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 　220　V；对于人体，一般情况下 　36　V以下的电压才是安全的。安全用电原则是不接触 　低压带电体　，不靠近 　高压带电体　。
解：（1）我国家庭电路的电压是220V；
（2）人体的安全电压是不高于36V，所以一般情况下36V以下的电压对人体是安全的；
（3）安全用电的原则，不接触低压带电体，不靠近高压带电体；
答案：220；36；低压带电体；高压带电体。
18．如图（甲）所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接 　地　线。如图（乙）和（丙）所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图 　乙　。三孔插座连接用电器是 　金属外壳　（选填“金属外壳”或“塑料外壳”）。
解：根据三孔插座接线是右火左零上地，而图甲的1孔处于最上方位置，可以判断1孔应接地线；乙图为正确使用方法，丙图中手为接触金属体；三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，所以三孔插座连接用电器的是金属外壳部分。
答案：地；乙；金属外壳。
19．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器 　总功率　过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换 　最大工作电流　大一些的空气开关。

解：空调属于大功率用电器，当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，说明干路中的电流过大，则“跳闸”的原因可能是总功率过大了；
根据空气开关上的铭牌可知，该空气开关的漏电电流≤30mA，最大工作电流为10A，而由前面分析可知接入空调时干路中的电流过大（超过10A），所以，为了让家中的空调能正常使用，该电路中应该更换最大工作电流大一些的空气开关。
答案：总功率；最大工作电流。
20．如图所示，将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的 　总电流　过大，此时你要用手摸插排导线的话，你会感觉有点热，说明它的内能 　增大　（填“增大”、“不变”或“减小”）； 　空气开关　（填“空气开关或“漏电保护器”）会自动切断电路，起到保护作用。

解：将多个用电器插在同一个插排上同时使用，用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大；总电流过大，空气开关会自动断开；
用手摸插排导线的话，你会感觉有点热，温度升高了，说明它的内能增大。
答案：总电流；增大；空气开关。
21．如图所示电工师傅用一只检验灯泡L0取代保险丝来检查新安装的照明电路中各支路的情况，已知L0、L1和L2规格相同，当闭合S、S1和S2时，L0、L1和L2都发光较暗，说明L1和L2所在的支路 　通路　（选填“断路”、“短路和通路”），若只断开开关S2，会观察到电灯L0跟开关S，S1和S2都闭合时相比将 　变暗　（填“变亮”、“变暗”或“不变”）。


解：当闭合S，S1和S2时，L0、L1和L2都发光较暗，这说明电路是通路，L1和L2都发光较暗，说明L1和L2两端的电压小于电源电压，即L0分担了一部分电压；
若只断开开关S2，根据并联电路的电阻关系可知，L1和L2并联部分电阻变大，其分担的电压会变大，根据串联电路的电压规律可知，L0分担的电压会变小，亮度会变暗。
答案：通路；变暗。
22．小红家有一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 　并　联；如图甲是起保险作用的空气开关，家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是 　电路发生短路　或 　用电器的总功率过大　。图乙是漏电保护器，它 　不能　（选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。

解：
（1）接线板上的多个插座与指示灯在工作时互不影响，若指示灯损坏，插座仍然能工作，所以它们之间是并联的。
（2）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时，会引起空气开关跳闸。
（3）当站在绝缘凳上的人同时接触火线和零线时（双线触电），电流没有流向大地，此时流过火线与零线的电流相等，根据漏电保护器的工作原理可知，此时漏电保护器不会切断电路，即不能防止触电。
答案：并；电路发生短路；用电器的总功率过大；不能。
23．小昊用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管 　会　（选填“会”或“不会”）发光。在使用冰箱时，他感到“麻手”，产生这种现象的原因除了冰箱内部火线绝缘皮破损外，另一个原因是其金属外壳没有接 　地　线，如果此时正确使用测电笔测试金属外壳，试电笔氖管 　会　（选填“会”或“不会”）发光。

解：（1）图中开关接在火线与电灯之间，若“×”的位置发生了断路，开关闭合后，A点通过灯泡与火线连通，所以用测电笔测试A点时，氖管会发光；
（2）为了用电安全，防止发生触电事故，有金属外壳的用电器，其外壳要接地线。在使用冰箱时，人感到“麻手”，产生这种现象的原因除了冰箱内部火线绝缘皮破损外，另一个原因是冰箱的金属外壳没有接地线；
此时的冰箱外壳是与火线接通的，所以此时正确使用测电笔测试金属外壳，试电笔氖管会发光。
答案：会；地；会。
24．如图10，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）：
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是 　并联　（选填“串联”、“并联”）；
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？　D　

（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在
串联电路中，要么安装在并联电路的 　干路　（选填“干路”或“某一支路”）中；
（4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三
孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是 　A　
选填下列某一个字母代号：A.“火线﹣＞开关﹣＞右孔”
B.“火线﹣＞右孔﹣＞开关”
C.“右孔﹣＞火线﹣＞开关”

解：（1）插座指示灯损坏，插座上的用电器仍可使用，说明二者互不影响，因此二极管与插座是并联的；
（2）由题意可知，二极管须与电阻串联使用，电阻起到分压的作用，因此二极管应与电阻串联后再与插座并联，故D正确；
（3）二极管与插座并联，插线板的开关要控利指示灯（即发光二极管）和插座，因此开关应安装在干路中；
（4）为了保证安全用电，插座接线时，应按照火线﹣＞开关﹣＞右孔的顺序进行连接，故A正确。
答案：并联；D；干路；A
三、作图题（每题3分，共9分）
25．如图所示，请你用笔画线代替导线，在图中把三孔插座和带有开关的电灯分别正确地接入电路中。

解：首先辨别上面三根线分别是火线、零线、地线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

答案：见上图。
26．如图甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中的插座正确连入家庭电路。


解：开关能同时控制两个插座，说明开关要接在干路上，并且开关接火线，
由图可以看出，根据安全用电的原则，只需要将两孔插座和三孔插座的右孔与开关连接即可，如图所示：

27．如图是某家庭电路，请将电路连接完整。要求：L1灯、L2灯并联，开关S控制两盏灯。

解：（1）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；
（2）两个灯泡是并联的，火线首先进入开关，然后分成两条路径分别经过灯泡，然后回到零线上，如图所示：

四、解答题（每空2分，共34分）
28．
认识短路的危害
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表（演示电流表，0～5A挡）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
（2）当开关闭合时，灯泡　发光　（填“发光”或“不发光”），电流表　有　（填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到　A　
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流　很大　，通过保险丝和导线的电流　相同　，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成　正　比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的　热　效应。

解：【进行实验】
（2）当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。
（3）断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故只有A符合题意；
【分析论证】
当B、D间接入铜丝时，灯泡被短路。根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。
答案：【进行实验】（2）发光；有；（3）A；
【分析论证】很大；相同；正；热。
29．阅读短文，回答问题：
电饼铛产品说明书
产品特点：上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。产品有低锅沿，高锅沿。低锅沿适合烙制大饼；高锅沿适合烙制水煎包。
安装须知：额定电压220V，工作电压可在额定电压基础上±10%浮动。使用前须将锅体外壳通过导线接地.应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源。
注意事项：搬运应轻抬轻放，以免损坏内部电器元件。不使用时，除关掉机上开关外，还需断开总电源，以免意外发生.保持铛体和机箱清洁，以免降低电器绝缘性能，严禁用水冲刷。
（1）在用电高峰时，实际电压为210V，该电饼铛　能　（能/不能）使用。
（2）使用前，须将锅体外壳接地是为了防止　外壳带电　时发生触电事故。
（3）电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，其道理是利用　电流热效应　。
（4）电饼铛通电后不热的原因可能是　B　（填字母）
A.电路中保险丝太粗，保险丝熔断
B.电路断路
C.发热体电阻小，产生热量少
解：（1）在用电高峰时，实际电压为210V，低于额定电压，故该电饼铛能使用；
（2）使用前，须将锅体外壳接地，其目的是为了防止外壳带电时发生触电事故；
（3）电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，此时电流会产生热量，利用的是电流的热效应；
（4）A.电路中保险丝太粗，则保险丝不容易熔断，故A错误；
B.电路断路，电路中无电流，不会产生热量，故B正确；
C.发热体电阻小，产生热量少，但会发热，故C错误。
答案：（1）能；（2）外壳带电；（3）电流热效应；（4）B。
30．阅读短文，回答问题：
漏电保护器
ㅤㅤ根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。

（1）如果发生漏电，电流I1和I2大小　不等　（相等/不等）。
（2）关于漏电保护器，下列说法正确的是　D　；
A．正常情况下家庭电路中火线中的电流大于零线中的电流
B．漏电保护器跳闸后按下试验按钮即可恢复供电
C．当电路发生短路时，漏电保护器会自动切断电路
D．站在绝缘凳子的人单手触摸火线，漏电保护器不会切断电路
（3）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器　会　（会/不会）断开。
（4）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2500Ω，人与地面、电线等的接触电阻为3000Ω．电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器　能　（能/不能）及时断开电路。
（5）漏电保护器的试验电路由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是　B　（图中虚线框表示漏电保护器）。

解：
（1）电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等；
（2）A．正常情况下家庭电路中火线中的电流等于零线中的电流，故A错误；
B．漏电保护器跳闸后，需要检查电路故障，排除故障后，按下试验按钮，才能恢复供电，故B错误；
C．当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故C错误；
D．人站在绝缘物上双手分别触摸火线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故D正确；
故选D。
（2）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1＝I2+I3；
（3）零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开；
（4）站在地面上的人体不小心接触了火线时，因串联电路中总电阻等于各分电阻之和，
所以，此时漏电电流：I3＝＝＝0.04A＝40mA，
由图丙可知，额定动作电流I≤30mA，因I3＞I，所以，该漏电保护器能及时断开电路；
（5）A、闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故A错误；
B、闭合开关时，通过虚线框内火线的电流大于通过该装置零线的电流，可以模拟漏电情形，故B正确；
CD、闭合开关S时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故CD错误；
答案：（1）不等；（2）D；（3）会；（4）能；（5）B。
