初中物理第十九章 生活用电综合与测试达标测试

这是一份初中物理第十九章 生活用电综合与测试达标测试，共12页。试卷主要包含了“珍爱生命，注意安全”，如图所示是家庭电路的一部分等内容，欢迎下载使用。

（考试时间：60分钟 试卷满分：100分）
选择题：本题共16个小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．“珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（ ）
A．日常生活中不靠近高压带电体 B．任何建筑物都无须安装避雷针
C．将绝缘皮破损的导线接入电路 D．用湿布擦拭正在工作的用电器
2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）
A．保险丝的电阻比铜丝的大 B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多 D．为了用电安全，禁止用铜丝代替保险丝
3．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）
①电路中增加大功率的用电器；②开关中的两个线头相碰；③灯座中的两个线头相碰；④有人触电。
A．①和②B．③和④C．①和③D．②和④
4．如图所示的做法中符合安全原则的是（ ）
A．雷雨天站在大树下避雨B．将冰箱的金属外壳接地
C．用湿抹布擦发光的灯泡D．用手指触碰插座的插孔
5．通过观察你会发现许多家用电器的三脚插头都有一个特别之处，就是三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图所示，这样设计是为了（ ）
A．使插头的造型更美观
B．方便区别火线、零线与接地线
C．相对于两脚插头，三脚插头更加稳固
D．插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开地线
6．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装开关，乙处应装用电器
C．甲处应装用电器，乙处应装开关
D．当保险丝熔断后，可以用铜丝代替
7．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（ ）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

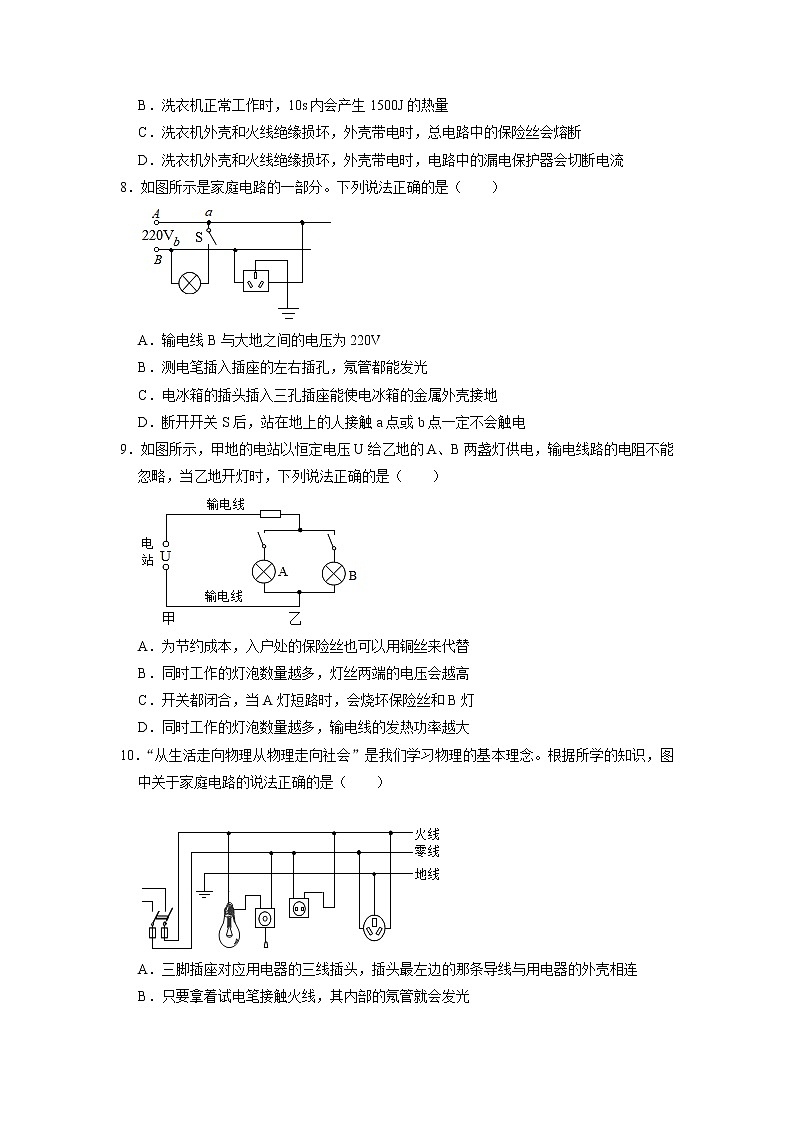

8．如图所示是家庭电路的一部分。下列说法正确的是（ ）
A．输电线B与大地之间的电压为220V
B．测电笔插入插座的左右插孔，氖管都能发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
9．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，当乙地开灯时，下列说法正确的是（ ）
A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
10．“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（ ）
A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连
B．只要拿着试电笔接触火线，其内部的氖管就会发光
C．开关和灯泡的接法是错误的
D．灯泡、两脚插座串联
11．如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．洗衣机的插头插入三孔插座时，能使洗衣机的金属外壳接地
B．保险丝能在有人触电时自动切断电路
C．导线B与大地之间的电压为220V
D．闭合开关后试电笔先后插入插座的左右插孔，氖管都发光
12．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸 B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流 D．空气开关跳闸，问题解决后需更换新的空气开关
13．2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装漏电保护器 B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭 D．有经验的电工在安装充电桩时不必断开电源
14．如下图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来计量家中所有用电器的总功率，空气开关与保险丝的作用完全相同
B．若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔氖管都发光，一定是c、d之间发生了断路
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
15．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（ ）
A．甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．图中的家庭电路元件的连接顺序是正确的
C．手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．当人触电时，应及时切断电源或用干木棒挑开电源线
16．如图所示为家庭电路中的部分电路及元件，未连接完整。乙图中要求开关S1单独控制L1，三孔插座供大功率用电器使用.丙图是某同学家常用的一个插线板，他在使用中发现：插线板上的指示灯L2在开关S2断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.下列说法正确的是（ ）
A．电能表上所标10（20）A表示这个电能表的标定电流为10A，额定最大电流为20A
B．开关S1应该连接在零线和灯L1之间
C．指示灯L2应该直接连接在火线和零线之间
D．当有人发生触电事故时，空气开关会迅速切断电路
二、填空题（每空1分，共25分）
17．电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是
V；对于人体，一般情况下 V以下的电压才是安全的。安全用电原则是不接触 ，不靠近 。
18．如图（甲）所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接 线。如图（乙）和（丙）所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图 。三孔插座连接用电器是 （选填“金属外壳”或“塑料外壳”）。
19．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器 过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换 大一些的空气开关。
20．如图所示，将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的 过大，此时你要用手摸插排导线的话，你会感觉有点热，说明它的内能 （填“增大”、“不变”或“减小”）； （填“空气开关或“漏电保护器”）会自动切断电路，起到保护作用。
21．如图所示电工师傅用一只检验灯泡L0取代保险丝来检查新安装的照明电路中各支路的情况，已知L0、L1和L2规格相同，当闭合S、S1和S2时，L0、L1和L2都发光较暗，说明L1和L2所在的支路 （选填“断路”、“短路和通路”），若只断开开关S2，会观察到电灯L0跟开关S，S1和S2都闭合时相比将 （填“变亮”、“变暗”或“不变”）。
22．小红家有一个带开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 联；如图甲是起保险作用的空气开关，家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是 或 。图乙是漏电保护器，它 （选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
23．小昊用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管 （选填“会”或“不会”）发光。在使用冰箱时，他感到“麻手”，产生这种现象的原因除了冰箱内部火线绝缘皮破损外，另一个原因是其金属外壳没有接 线，如果此时正确使用测电笔测试金属外壳，试电笔氖管 （选填“会”或“不会”）发光。
24．如图10，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）：
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是 （选填“串联”、“并联”）；
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？
（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在
串联电路中，要么安装在并联电路的 （选填“干路”或“某一支路”）中；
（4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三
孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是
选填下列某一个字母代号：
A.“火线﹣＞开关﹣＞右孔”
B.“火线﹣＞右孔﹣＞开关”
C.“右孔﹣＞火线﹣＞开关”
三、作图题（每空3分，共9分）
25．如图所示，请你用笔画线代替导线，在图中把三孔插座和带有开关的电灯分别正确地接入电路中。
26．如图甲为带开关的五孔插座，开关能同时控制两个插座，请将图乙中的插座正确连入家庭电路。
27．如图是某家庭电路，请将电路连接完整。要求：L1灯、L2灯并联，开关S控制两盏灯。
四、解答题（每空2分，共34分）
28．
认识短路的危害
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表（演示电流表，0～5A挡）
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
（2）当开关闭合时，灯泡 （填“发光”或“不发光”），电流表 （填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流 ，通过保险丝和导线的电流 ，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成 比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的 效应。
29．阅读短文，回答问题：
电饼铛产品说明书
产品特点：上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。产品有低锅沿，高锅沿。低锅沿适合烙制大饼；高锅沿适合烙制水煎包。
安装须知：额定电压220V，工作电压可在额定电压基础上±10%浮动。使用前须将锅体外壳通过导线接地.应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源。
注意事项：搬运应轻抬轻放，以免损坏内部电器元件。不使用时，除关掉机上开关外，还需断开总电源，以免意外发生.保持铛体和机箱清洁，以免降低电器绝缘性能，严禁用水冲刷。
（1）在用电高峰时，实际电压为210V，该电饼铛 （能/不能）使用。
（2）使用前，须将锅体外壳接地是为了防止 时发生触电事故。
（3）电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，其道理是利用 。
（4）电饼铛通电后不热的原因可能是 （填字母）
A.电路中保险丝太粗，保险丝熔断
B.电路断路
C.发热体电阻小，产生热量少
30．阅读短文，回答问题：
漏电保护器
ㅤㅤ根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）如果发生漏电，电流I1和I2大小 （相等/不等）。
（2）关于漏电保护器，下列说法正确的是 ；
A．正常情况下家庭电路中火线中的电流大于零线中的电流
B．漏电保护器跳闸后按下试验按钮即可恢复供电
C．当电路发生短路时，漏电保护器会自动切断电路
D．站在绝缘凳子的人单手触摸火线，漏电保护器不会切断电路
（3）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开。
（4）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2500Ω，人与地面、电线等的接触电阻为3000Ω．电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器 （能/不能）及时断开电路。
（5）漏电保护器的试验电路由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是 （图中虚线框表示漏电保护器）。
