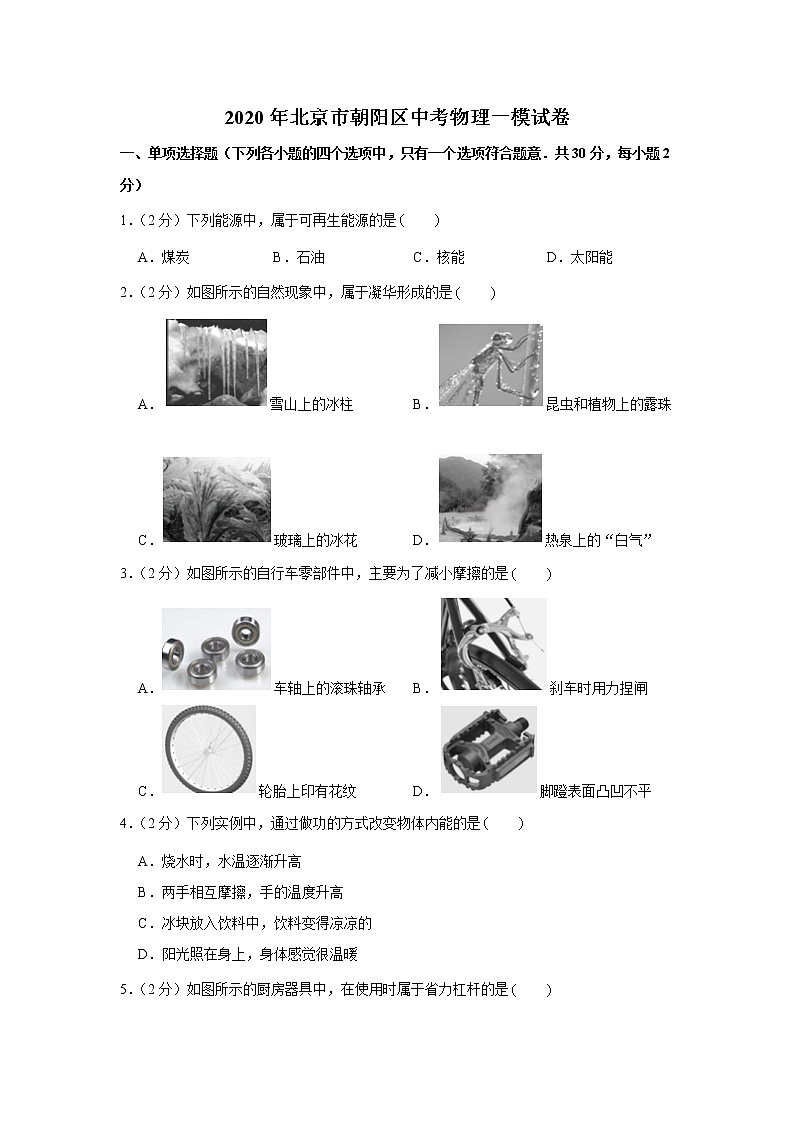

2020年北京市朝阳区中考物理一模试卷
一、单项选择题（下列各小题的四个选项中，只有一个选项符合题意．共30分，每小题2分）
1．（2分）下列能源中，属于可再生能源的是　　
A．煤炭 B．石油 C．核能 D．太阳能
2．（2分）如图所示的自然现象中，属于凝华形成的是　　
A．雪山上的冰柱 B．昆虫和植物上的露珠
C．玻璃上的冰花 D．热泉上的“白气”
3．（2分）如图所示的自行车零部件中，主要为了减小摩擦的是　　
A．车轴上的滚珠轴承 B．刹车时用力捏闸
C．轮胎上印有花纹 D．脚蹬表面凸凹不平
4．（2分）下列实例中，通过做功的方式改变物体内能的是　　
A．烧水时，水温逐渐升高
B．两手相互摩擦，手的温度升高
C．冰块放入饮料中，饮料变得凉凉的
D．阳光照在身上，身体感觉很温暖

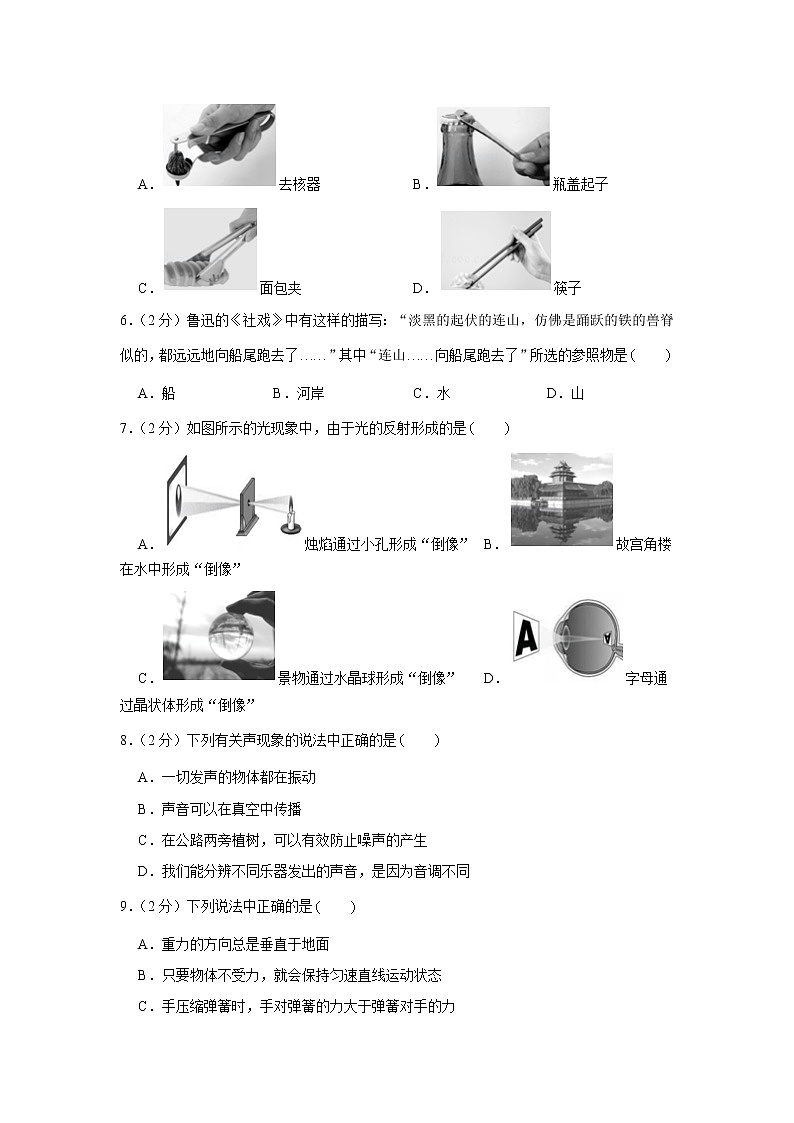

5．（2分）如图所示的厨房器具中，在使用时属于省力杠杆的是　　
A．去核器 B．瓶盖起子
C．面包夹 D．筷子
6．（2分）鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了”其中“连山向船尾跑去了”所选的参照物是　　
A．船 B．河岸 C．水 D．山
7．（2分）如图所示的光现象中，由于光的反射形成的是　　
A．烛焰通过小孔形成“倒像” B．故宫角楼在水中形成“倒像”
C．景物通过水晶球形成“倒像” D．字母通过晶状体形成“倒像”
8．（2分）下列有关声现象的说法中正确的是　　
A．一切发声的物体都在振动
B．声音可以在真空中传播
C．在公路两旁植树，可以有效防止噪声的产生
D．我们能分辨不同乐器发出的声音，是因为音调不同
9．（2分）下列说法中正确的是　　
A．重力的方向总是垂直于地面
B．只要物体不受力，就会保持匀速直线运动状态
C．手压缩弹簧时，手对弹簧的力大于弹簧对手的力
D．运动员跑步到达终点后，由于惯性而不能马上停下来

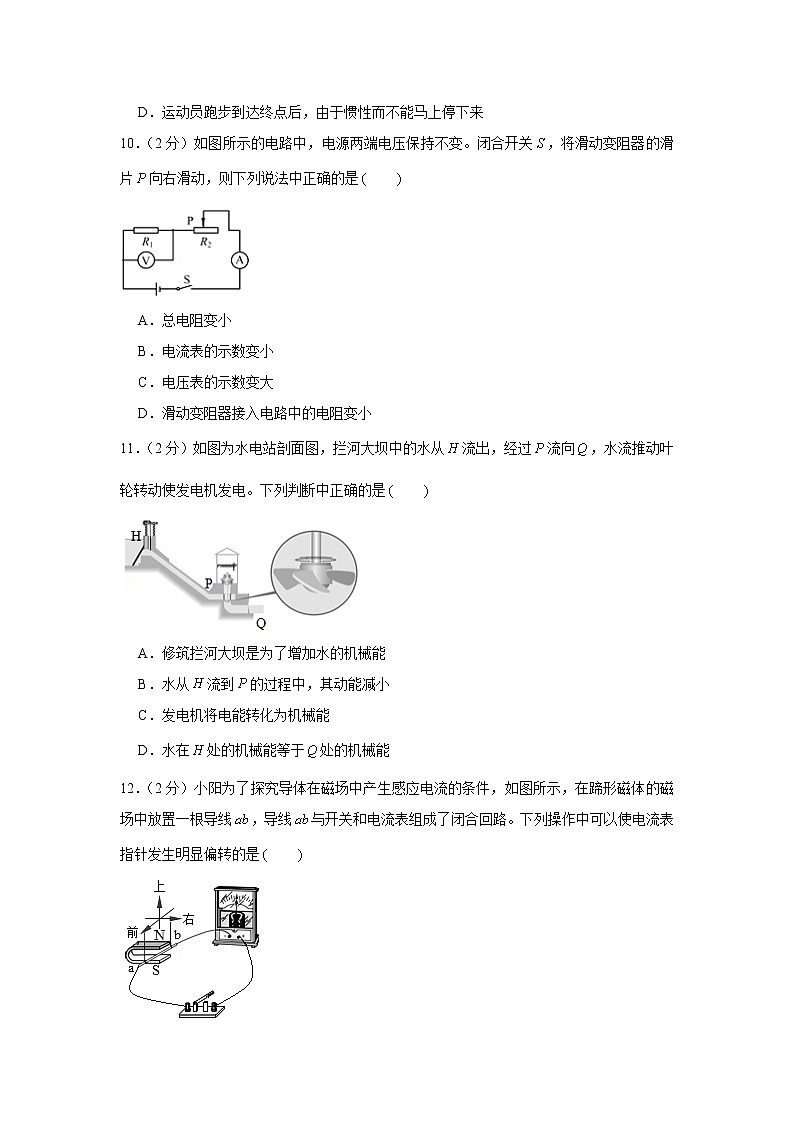

10．（2分）如图所示的电路中，电源两端电压保持不变。闭合开关，将滑动变阻器的滑片向右滑动，则下列说法中正确的是　　

A．总电阻变小
B．电流表的示数变小
C．电压表的示数变大
D．滑动变阻器接入电路中的电阻变小
11．（2分）如图为水电站剖面图，拦河大坝中的水从流出，经过流向，水流推动叶轮转动使发电机发电。下列判断中正确的是　　

A．修筑拦河大坝是为了增加水的机械能
B．水从流到的过程中，其动能减小
C．发电机将电能转化为机械能
D．水在处的机械能等于处的机械能
12．（2分）小阳为了探究导体在磁场中产生感应电流的条件，如图所示，在蹄形磁体的磁场中放置一根导线，导线与开关和电流表组成了闭合回路。下列操作中可以使电流表指针发生明显偏转的是　　

A．闭合开关即可
B．闭合开关后，使导线在磁场中向右运动
C．闭合开关后，使导线在磁场中竖直向上运动
D．闭合开关后，使磁体沿导线向前运动
13．（2分）关于如图所示的四个情境，下列说法中正确的是　　

A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．图中自由电子的定向移动方向为电流方向
C．开关闭合后，用导线触接两端时，发光，不发光
D．用橡胶棒把验电器和连接起来，的金属箔会张开
14．（2分）盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子。篮子里有剩饭、剩菜，再把一个吸水性好的纱布袋罩在篮子上，并使袋口的边缘浸入水里（如图所示），就做成了一个简易冰箱。把它放在通风的地方，即使经过一天时间，里面的饭菜也不会变质。下列关于简易冰箱制冷原理的分析中正确的是　　
①纱布有较好的吸水性，可以增大水的蒸发面积；
②放在通风的地方，可以加快水的蒸发；
③水蒸发时吸热，可以使食物的温度较低；
④提高水的温度，可以加快水的蒸发。

A．①② B．②③ C．①②③ D．①②③④
15．（2分）在图中，通过电阻的电流跟它两端电压的关系如图甲所示，通过电阻的电流跟它两端电压的关系如图乙所示。根据图象信息可判断下列说法中正确的是　　

A．电阻的阻值随电压的增大而减小
B．当和串联时，它们两端的电压一定不等
C．和并联在电源电压为的电路中，总电流为
D．和串联在电源电压为的电路中，它们的总功率为
二、多项选择题（下列各小题的四个选项中，符合题意的选项均多于一个．共10分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16．（2分）下列说法中正确的是　　
A．扩散现象表明分子在不断地做无规则运动
B．物体的温度越高，它含有的热量越多
C．沙漠的昼夜温差很大，是因为沙石的比热容较小
D．物体的温度降低，它的内能减小
17．（2分）下列说法中正确的是　　
A．光是一种电磁波
B．电源是消耗电能的装置
C．原子是由原子核和核外电子组成的
D．电磁波在真空中的传播速度为
18．（2分）如图所示，箱子静止在水平地面上。一位同学沿水平方向将静止的箱子推动，箱子在水平推力作用下，在水平地面上做匀速直线运动。下列说法中正确的是　　

A．箱子静止时，箱子受到的重力和支持力是一对平衡力
B．箱子由静止变成运动的过程中，它受到的推力等于摩擦力
C．箱子在水平地面上做匀速直线运动时，箱子受到的合力为零
D．箱子必须持续受推力才能不停地向前运动，说明力是维持物体运动的原因
19．（2分）关于磁现象，下列说法中正确的是　　
A．地球是个大磁体，地磁北极在地理南极附近
B．磁场看不见、摸不到，不是真实存在的
C．导体周围一定存在着由它产生的磁场
D．磁感线可以形象地描述磁场的分布和方向
20．（2分）在建筑工地，用如图所示的滑轮组把建筑材料运送到高处。当电动机用的力拉钢丝绳，使建筑材料在内匀速上升的过程中，滑轮组的机械效率为，取。则下列说法中正确的是　　

A．钢丝绳自由端的移动的速度为
B．电动机对钢丝绳做的功为
C．建筑材料的质量为
D．电动机对钢丝绳做功的功率为
三、实验解答题（共39分，22、23、25、26题各2分，31题3分，21、24、29题各4分，27、30题各5分，28题6分）
21．（4分）（1）如图1所示，木块的长度为　　。
（2）如图2所示，电阻箱的示数是　　。

22．（2分）如图所示，是以点为支点的杠杆，是作用在杠杆端的力，图中线段与力的作用线在一条直线上，且、，线段　　表示力的力臂。（选填“”或“”

23．（4分）某同学在探究水沸腾时温度变化的特点时，记录了一段用酒精灯对烧杯中的水持续加热过程中水温随时间变化的情况。根据下表中的实验数据可得：在沸腾过程中，水的温度　　（选填“升高”、“不变”或“先升高后不变” 。
时间
0
0.5
1
1.5
2
2.5
3
3.5
4
温度
90
91
93
95
97
98
98
98
98
24．（2分）如图所示，某同学在做探究凸透镜成像规律的实验时，将焦距为的薄凸透镜固定在光具座上刻度线处，将点燃的蜡烛放置在光具座上刻度线处，移动光屏，直到在光屏上呈现烛焰清晰的像。此时该像是倒立、　　（选填“放大”或“缩小” 的实像，　　（选填“照相机”、“幻灯机”或“放大镜” 就是利用这个原理制成的。

25．（4分）在研究光的反射规律时，小阳把一个平面镜放在水平桌面上，再把一张纸板竖直立在平面镜上，纸板上的直线垂直于镜面（图甲所示），并完成下面的实验：
①使一束光贴着纸板沿某一个角度射到点，经平面镜反射，在纸板上能看到反射光（图甲）。
②把纸板向前折或向后折（图乙），在纸板上不能看到反射光。
通过上述对比实验，可初步得出结论：反射光线、入射光线和法线　　。
26．（6分）如图所示，在探究条形磁体外部磁场的分布和方向实验中，为了知道在条形磁体附近点的磁场方向，请你写出具体做法和判断方法：　　。

27．（6分）小阳用托盘天平、量筒、细线测量一块实心合金材料的密度，实验过程如下：
（1）将天平放在水平台面上，把游码移到标尺的零刻线处。调节横梁右端的平衡螺母，使横梁在水平位置平衡。
（2）将合金块放在天平的左盘中，天平的右盘中放上砝码，横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示。为使横梁在水平位置平衡，接下来的操作是：　　（选填选项前的字母）。
．将平衡螺母向左移动．将平衡螺母向右移动
．右盘中增加适当的砝码．右盘中减少适当的砝码
（3）正确操作使横梁在水平位置平衡后，右盘中砝码的质量和游码在标尺上的位置如图乙所示，则该合金块的质量为　　。
（4）将合金块浸没在盛有水的量筒中，水面位置如图丙所示，则该合金块的体积为　　。
（5）该合金块的密度为　　。

28．（5分）小阳用“伏安法”测量额定电压为小灯泡的额定功率。他连接了如图甲所示的实验电路，其中各元件均符合实验要求且完好无损。

（1）当开关试触时，出现的现象是：　　（选填选项前的字母）。
．电流表的指针向左偏转 ．电压表的指针向左偏转
．小灯泡的灯丝烧断 ．电流表指针超过量程偏转
（2）改正错误后，闭合开关，移动滑动变阻器的滑片，使电压表示数为，此时图乙所示电流表的示数为　　，则小灯泡的额定功率为　　。
（3）保持小灯泡正常发光的电路状态。断开开关，只将标有“”的小灯泡代替小灯泡．闭合开关，小灯泡的实际功率将　　（选填“大于”、“等于”或“小于” 它的额定功率。
29．（6分）实验桌上有如下器材：符合实验要求的电源、滑动变阻器、开关各一个，导线若干，两个完全相同的保温容器。容器内部分别装有质量相等的煤油和水、完全相同的温度计、阻值不变的加热电阻丝和．电路连接如图所示。
（1）利用本装置比较水和煤油的吸热情况时，为了让水和煤油在相同时间内吸收的热量相同，应使　　（选填“”或“” 。
（2）若要验证“电流产生的热量跟电阻的阻值大小有关”，则需要对本装置做出的改变有：①应使　　（选填“”或“” ；②两个容器内应分别装入　　。

30．（7分）小阳在探究电流与电阻的关系时猜想：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。为了验证猜想，他设计了如图所示的电路图，并找来符合实验要求的电源、滑动变阻器、电流表、电压表、开关、阻值已知的多个电阻和导线若干。主要的实验步骤如下：
①按照电路图连接电路，将滑动变阻器阻值调到最大。
②闭合开关，移动滑动变阻器的滑片到适当位置，使电压表示数为，记录电阻的阻值和电流表示数。
③断开开关，更换阻值不同的电阻，保持滑动变阻器的滑片的位置不变，闭合开关，记录电阻的阻值和电流表示数。
④仿照步骤③再做多次。
（1）小阳在探究过程中存在的问题：　　。
（2）请你针对小阳探究过程中存在的问题，写出改正措施：　　。
（3）画出实验数据记录表格。

31．（3分）如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。请你利用该装置设计实验探究“液体压强与深度是否有关”，写出实验步骤及判断方法（可画图辅助说明）。

四、科普阅读题（共4分）
32．（4分）
扬声器
电视机、音响、耳机中都有扬声器，每天我们都能听到扬声器发出的悠扬声音。扬声器俗称喇叭，是把电信号转换成声信号的一种装置。因采用不同的材质、技术和工作原理，扬声器可分为许多种类，常见的有动圈式扬声器、静电式扬声器、压电式扬声器等。那么，扬声器是怎样发出声音的呢？
如图是动圈式扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过电流时，线圈受到磁铁的作用而运动，由于通过线圈的电流是交变电流，它的大小和方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

武侠小说中有一种神功，叫“传音入密”，就是说话人可以将声音直接送到受话人的耳中，而在场的其他人无法听到。现在，具有这一神功的装置叫“超声波定向扬声器”。首先，把声音信号调制到超声波上，再通过超声波定向扬声器发出调制后的超声波。由于超声波在传播中，具有很强的方向性，它能使声音局限于某个区域，而其他地方则无法接收。载有声音信号的超声波到达人耳处，通过解调，使受话人听到声音。在博物馆，我们可以把超声波定向扬声器安装在展品上方，只向感兴趣的参观者介绍相关信息，同时保持空间的整体安静，使其他参观者不受干扰。
纵观扬声器近150年的发展史，形态种类可谓百花齐放，成为音响世界里最灿烂的一片天地。
请根据上述材料，回答下面的问题：
（1）由如图中的“某一瞬间电流方向”可知，此时线圈的右端为　　（选填“”或“” 极。
（2）下列实例中，其工作原理与动圈式扬声器工作原理相同的是　　（选填字母）。
．电磁铁．电动机．发电机
（3）超声波在传播中，具有很强的　　，因此可以实现声音的定向传递。

五、计算题（共7分，33题3分，34题4分）
33．（3分）如图所示的电路中，电源电压恒为，电阻的阻值为，闭合开关，电流表示数为．求：
（1）电阻的阻值；
（2）干路中的总电流；
（3）通电的时间内，电流通过电阻做的功。

34．（4分）如图所示，重、底面积为、高为的柱形玻璃方杯放在水平桌面上，其中装有饮料，饮料的高为，密度为，。求：
（1）方杯底部受到饮料的压强；
（2）方杯对水平桌面的压强；
（3）把一块质量为的冰放入饮料中
（冰的密度为，不考虑冰块熔化）
①冰块在饮料中静止时受到的浮力；
②冰块排开饮料的体积。


2020年北京市朝阳区中考物理一模试卷
参考答案与试题解析
一、单项选择题（下列各小题的四个选项中，只有一个选项符合题意．共30分，每小题2分）
1．（2分）下列能源中，属于可再生能源的是　　
A．煤炭 B．石油 C．核能 D．太阳能
【分析】能源源不断从自然界获得的能源是可再生能源，不能源源不断从自然界获得的能源是不可再生能源。
【解答】解：
煤炭、石油是化石能源，不可在短时间内形成，故属于不可再生能源；核能也不能在短时期内从自然界得到补充，属于不可再生能源；太阳能从自然界里源源不断的得到补充，属于可再生能源，故正确。
故选：。
【点评】本题难度不大，了解可再生能源和不可再生能源的特点是正确解答本题的关键。
2．（2分）如图所示的自然现象中，属于凝华形成的是　　
A．雪山上的冰柱 B．昆虫和植物上的露珠
C．玻璃上的冰花 D．热泉上的“白气”
【分析】物质由固态变为液态的过程是熔化；物质由液态变为固态的过程是凝固；物质由液态变为气态的过程是汽化；物质由气态变为液态的过程是液化；物质由固态直接变为气态的过程是升华；物质由气态直接变为固态的过程是凝华。
【解答】解：
、冰柱是水凝固形成的，故不符合题意；
、露珠是水蒸气液化形成的，故不符合题意；
、冰花，是空气中的水蒸气遇冷直接凝华形成的小冰晶，故符合题意；
、白气，是水蒸气遇冷液化形成的，故不符合题意。
故选：。
【点评】掌握六种物态变化，会用物态变化解释生活中的问题。
3．（2分）如图所示的自行车零部件中，主要为了减小摩擦的是　　
A．车轴上的滚珠轴承 B．刹车时用力捏闸
C．轮胎上印有花纹 D．脚蹬表面凸凹不平
【分析】（1）增大摩擦力的方法：增大压力，增大接触面的粗糙程度。
（2）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动。在此题中，只需要将这四个实例与以上方法对比即可。
【解答】解：
、轴承内滚珠是通过变滑动为滚动来减小摩擦的，故符合题意；
、刹车时用力捏闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力；故不合题意；
、轮胎上印有花纹，它是通过增加接触面的粗糙程来增大摩擦的，故不符合题意；
、脚蹬表面凸凹不平，它是通过增加接触面的粗糙程来增大摩擦的，故不符合题意。
故选：。
【点评】通过此类题目的练习，要让学生明确摩擦力在我们的身边无处不在，和我们的生活密切相关，从而对摩擦力有更深刻的了解。
4．（2分）下列实例中，通过做功的方式改变物体内能的是　　
A．烧水时，水温逐渐升高
B．两手相互摩擦，手的温度升高
C．冰块放入饮料中，饮料变得凉凉的
D．阳光照在身上，身体感觉很温暖
【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：
、用火炉烧水，水的温度升高，是通过热传递改变物体的内能，故不符合题意；
、双手互搓，手克服摩擦做功，温度升高，属于做功改变物体的内能，故符合题意；
、冰块是固态，冰块逐渐变小，说明冰块变为水，冰块变为水的过程是熔化，熔化吸热，是热传递现象，故不符合题意；
、阳光照到身上感觉暖和是通过热传递改变物体的内能，故不符合题意。
故选：。
【点评】此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于易错题目。
5．（2分）如图所示的厨房器具中，在使用时属于省力杠杆的是　　
A．去核器 B．瓶盖起子
C．面包夹 D．筷子
【分析】结合各个选项杠杆的使用情况，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
【解答】解：、去核器在使用过程中，动力臂小于阻力臂，是费力杠杆，不合题意；
、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆，符合题意；
、面包夹在使用过程中，动力臂小于阻力臂，是费力杠杆，不合题意；
、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，不合题意。
故选：。
【点评】此题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力。
6．（2分）鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了”其中“连山向船尾跑去了”所选的参照物是　　
A．船 B．河岸 C．水 D．山
【分析】判断一个物体的运动情况时，必须先确定一个作为标准的参照物，分析研究对象和参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
【解答】解：
、以船为参照物，船与山之间的距离发生了变化，而且船向前行，以船为参照物，山在“后退”，故符合题意；
、以河岸为参照物，山与河岸之间的位置没有发生变化，山是静止的，故不符合题意；
、以水为参照物，山与水之间的位置没有发生变化，山是静止的，故不符合题意
、选择参照物时一般是不能选研究对象为参照物，故不符合题意。
故选：。
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论，需要注意的是研究物本身不能作为参照物。
7．（2分）如图所示的光现象中，由于光的反射形成的是　　
A．烛焰通过小孔形成“倒像” B．故宫角楼在水中形成“倒像”
C．景物通过水晶球形成“倒像” D．字母通过晶状体形成“倒像”
【分析】光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像、水中倒影等。
【解答】解：
、小孔成像利用的是光沿直线传播，故不符合题意；
、水中倒影是光的反射现象，故符合题意；
、水晶球、形成“倒像”利用的是凸透镜成像，即光的折射，故不符合题意；
、晶状体相当于凸透镜，是利用光的折射成像的，故不符合题意。
故选：。
【点评】影子、小孔成像、树下的光斑、日晷、日月食是光的直线传播原理形成的现象；倒影、照镜子、潜望镜是光的反射原理形成的现象；透镜、看水下的物体变高，光在不均匀介质中不沿直线传播等是光的折射形成的现象。本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念。
8．（2分）下列有关声现象的说法中正确的是　　
A．一切发声的物体都在振动
B．声音可以在真空中传播
C．在公路两旁植树，可以有效防止噪声的产生
D．我们能分辨不同乐器发出的声音，是因为音调不同
【分析】（1）声音是由物体振动产生的，振动停止，发声也停止；
（2）声音传播需要介质，真空不能传声；
（3）减弱噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱；
（4）声音有三个特征，即音调、响度 和音色，我们一般利用音色来区分和辨别物体。
【解答】解：
、声音是由物体振动产生的，不振动的物体不能发出声音，故正确；
、声音传播需要介质，真空不能传声，故错误；
、在公路两旁种树是为了在传播过程中减弱噪声，故错误；
、我们能分辨不同乐器发出的声音，是因为音色不同，故错误。
故选：。
【点评】本题考查了声音的产生、传播条件，声音的特性，减弱噪声的方法等，难度不大。
9．（2分）下列说法中正确的是　　
A．重力的方向总是垂直于地面
B．只要物体不受力，就会保持匀速直线运动状态
C．手压缩弹簧时，手对弹簧的力大于弹簧对手的力
D．运动员跑步到达终点后，由于惯性而不能马上停下来
【分析】（1）重力的方向是竖直向下的；
（2）一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态；
（3）物体间力的作用是相互的，一个物体对另一个物体施力的同时，也受到另一个物体对它的作用；相互作用力的大小相等、方向相反、作用在一条直线上、作用在两个物体上；
（4）一切物体都有保持原来运动状态不变的性质叫惯性。
【解答】解：
、重力的方向总是竖直向下的，故错误；
、一切物体在没有受到力的作用时，总保持静止或匀速直线运动状态，故错误；
、手对弹簧的力与弹簧对手的力是一对相互作用力，其大小相等，故错误；
、跑步到达终点不能立即停下来，是因为人具有惯性，要保持原来的运动状态继续前行，故正确。
故选：。
【点评】此题考查的是我们对力学基本概念和规律的掌握与应用，属于基础知识的考查，难度较小，容易解答。
10．（2分）如图所示的电路中，电源两端电压保持不变。闭合开关，将滑动变阻器的滑片向右滑动，则下列说法中正确的是　　

A．总电阻变小
B．电流表的示数变小
C．电压表的示数变大
D．滑动变阻器接入电路中的电阻变小
【分析】由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，进一步可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和两端的电压变化。
【解答】解：由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流，
将滑动变阻器的滑片向右滑动，变阻器接入电路中电阻丝的长度变长，接入电路中的电阻变大，故错误；
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变大，故错误；
由可知，电路中的电流变小，即电流表的示数变小，故正确；
由可知，两端的电压变小，即电压表的示数变小，故错误。
故选：。
【点评】本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律的应用，是一道较为简单的应用题。
11．（2分）如图为水电站剖面图，拦河大坝中的水从流出，经过流向，水流推动叶轮转动使发电机发电。下列判断中正确的是　　

A．修筑拦河大坝是为了增加水的机械能
B．水从流到的过程中，其动能减小
C．发电机将电能转化为机械能
D．水在处的机械能等于处的机械能
【分析】（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；
（2）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
（3）发电机是要产生电能，通过发电机将机械能转化为电能；
【解答】解：、修建大坝，为了提高水位，这样水的质量和水位都增加，是为了增加水的机械能，故正确；
、水从流到的过程中，重力势能转化为动能，动能增大，故错误；
、发电机是要产生电能，通过发电机将在磁场中转动线圈的机械能转化为电能，故错误；
、水在处的机械能不等于处的机械能，有一部分转化为电能，故错误；
故选：。
【点评】解决此类问题要结合影响重力势能的大小因素和能量的转化进行分析解答。
12．（2分）小阳为了探究导体在磁场中产生感应电流的条件，如图所示，在蹄形磁体的磁场中放置一根导线，导线与开关和电流表组成了闭合回路。下列操作中可以使电流表指针发生明显偏转的是　　

A．闭合开关即可
B．闭合开关后，使导线在磁场中向右运动
C．闭合开关后，使导线在磁场中竖直向上运动
D．闭合开关后，使磁体沿导线向前运动
【分析】要想产生感应电流，必须让闭合电路的一部分导体在磁场中做切割磁感线运动，观察导体是否切割磁感线是判断的关键。
【解答】解：、电路闭合，导体不切割磁感线，不能产生电流，故错误；
、闭合开关后，使导线在磁场中向右运动，导体切割磁感应线运动，灵敏电流表的指针发生偏转，能产生感应电流。故正确；
、闭合开关后，使导线在磁场中竖直向上运动，使磁体沿导线向前运动，都没有做切割磁感线运动，不能产生感应电流；故错误；
故选：。
【点评】明确产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运动。
13．（2分）关于如图所示的四个情境，下列说法中正确的是　　

A．用丝绸摩擦过的两根玻璃棒靠近时，会相互吸引
B．图中自由电子的定向移动方向为电流方向
C．开关闭合后，用导线触接两端时，发光，不发光
D．用橡胶棒把验电器和连接起来，的金属箔会张开
【分析】（1）根据实验现象即可知道电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引。
（2）正电荷定向移动的方向规定为电流的方向，负电荷定向移动的方向和电流方向相反；
（3）导线与用电器并联是短路现象；
（4）验电器金属箔带有同种电荷，由于同种电荷相互排斥，则会张开。
【解答】解：、用丝绸摩擦过的两根玻璃棒靠近时，带同种电荷互相排斥，故错误；
、自由电子的定向移动方向与电流方向相反，故错误；
、开关闭合后，用导线触接两端时，发生短路，发光，不发光，故正确；
、用金属棒连接后，验电器的负电荷（电子）转移到验电器；验电器金属箔带有同种电荷，由于同种电荷相互排斥，则会张开，而用橡胶棒把验电器和连接起来，橡胶棒是绝缘体没有电流通过，的金属箔不会张开，故错误。
故选：。
【点评】本题考查电荷间的作用规律、电流的方向的分析和理解；解答此题的关键是知道自由电子的定向移动方向与电流方向相反。
14．（2分）盛一盆水，在盆里放两块高出水面的砖头，砖头上搁一只比盆小一点的篮子。篮子里有剩饭、剩菜，再把一个吸水性好的纱布袋罩在篮子上，并使袋口的边缘浸入水里（如图所示），就做成了一个简易冰箱。把它放在通风的地方，即使经过一天时间，里面的饭菜也不会变质。下列关于简易冰箱制冷原理的分析中正确的是　　
①纱布有较好的吸水性，可以增大水的蒸发面积；
②放在通风的地方，可以加快水的蒸发；
③水蒸发时吸热，可以使食物的温度较低；
④提高水的温度，可以加快水的蒸发。

A．①② B．②③ C．①②③ D．①②③④
【分析】蒸发吸热，具有致冷的作用。蒸发快慢的影响因素：液体的表面积、液体的温度、液体表面上空气流动速度。
【解答】解：蒸发快慢的影响因素：液体的表面积、液体的温度、液体表面上空气流动速度，
①纱布有较好的吸水性，可以增大水的蒸发面积，故①正确；
②放在通风的地方，加快液体表面上空气流动速度，可以加快水的蒸发，故②正确；
③蒸发吸热，具有致冷的作用。水蒸发时吸热，可以使食物的温度较低，故③正确；
④提高水的温度，虽然可以加快水的蒸发，同时也提高了饭菜的温度，容易变质，故④错误；
故选：。
【点评】掌握蒸发吸热致冷的原理，以及蒸发快慢的影响因素可做出解释。
15．（2分）在图中，通过电阻的电流跟它两端电压的关系如图甲所示，通过电阻的电流跟它两端电压的关系如图乙所示。根据图象信息可判断下列说法中正确的是　　

A．电阻的阻值随电压的增大而减小
B．当和串联时，它们两端的电压一定不等
C．和并联在电源电压为的电路中，总电流为
D．和串联在电源电压为的电路中，它们的总功率为
【分析】（1）根据图乙可知，电阻的阻值随电压的增大如何改变的；
（2）串联电路中，当两电阻相等时，两电阻分得的电压相同；
（3）根据图示读出和两端电压均为时通过的电流，再根据并联电路电流规律求出干路电流；
（4）根据串联电路电压、电流特点读出电路电流，并根据求出电路消耗的总功率。
【解答】解：、根据图乙可知，电阻的阻值随电压的增大而增大的，故错误；
、当和串联，并且时，和分得的电压相等，故错误；
、根据图乙可知，当和两端电压均为时通过的电流分别为和，而干路电流等于各支路电流之和，所以总电流：，故错误；
、根据图示可知，当电路电流为时，和两端电压分别为和，即电源电压为，则它们的总功率：，故正确。
故选：。
【点评】本题考查了串并联电路的特点、欧姆定律以及电功率计算公式的灵活应用，能从图象中得出相关信息是关键。
二、多项选择题（下列各小题的四个选项中，符合题意的选项均多于一个．共10分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16．（2分）下列说法中正确的是　　
A．扩散现象表明分子在不断地做无规则运动
B．物体的温度越高，它含有的热量越多
C．沙漠的昼夜温差很大，是因为沙石的比热容较小
D．物体的温度降低，它的内能减小
【分析】利用下列知识分析判断：
（1）物体的分子是在不停地做无规则运动的，而且分子运动的快慢和物体的温度高低有关系，温度越高，分子运动越剧烈。
（2）热量是一个过程量，不能说含有多少热量。
（3）水的比热容比较大，相同质量的水和其他物质比较，升高或降低相同的温度，水吸收或放出的热量多。
（4）物体温度降低，内能变小。
【解答】解：、扩散现象表明分子在不停地做无规则运动，并且温度越高、扩散越快。故正确。
、热量是一个过程量，不能说含有多少热量。故错误。
、由于沙石的比热容小，因此在吸收或者放出相同的热量时，沙石的温度变化比较大，所以沙漠地区昼夜温差较大。故正确。
、物体的温度降低，内部分子热运动减慢，物体的内能减少。故正确。
故选：。
【点评】本题主要考查学生对温度影响内能的掌握，扩散现象和比热容，以及描述热量相对应的术语的理解，涉及到的知识点多，综合性强。
17．（2分）下列说法中正确的是　　
A．光是一种电磁波
B．电源是消耗电能的装置
C．原子是由原子核和核外电子组成的
D．电磁波在真空中的传播速度为
【分析】（1）光是一种电磁波，并且是一种横波；
（2）电源是提供电能的装置；
（3）根据原子的结构进行判断；
（4）电磁波在真空中的传播速度等于光在真空中的传播速度。
【解答】解：、光是一种电磁波；故正确；
、电源是提供电能的装置；故错误；
、原子是由原子核和核外电子组成的，原子核由质子和中子组成，故正确；
、电磁波在真空中的传播速度等于光在真空中的传播速度，即，故正确。
故选：。
【点评】本题综合考查了电磁波的传播速度、电源的作用、原子的结构等内容，涉及的内容较多，但都属于基础知识。
18．（2分）如图所示，箱子静止在水平地面上。一位同学沿水平方向将静止的箱子推动，箱子在水平推力作用下，在水平地面上做匀速直线运动。下列说法中正确的是　　

A．箱子静止时，箱子受到的重力和支持力是一对平衡力
B．箱子由静止变成运动的过程中，它受到的推力等于摩擦力
C．箱子在水平地面上做匀速直线运动时，箱子受到的合力为零
D．箱子必须持续受推力才能不停地向前运动，说明力是维持物体运动的原因
【分析】、物体的运动状态不变时，不受力或受到平衡力的作用；
、力的作用效果有二：改变物体的运动状态，改变物体的形状。物体的运动状态或形状发生的变化，说明受到了力的作用。
【解答】解：
、箱子静止时，箱子在竖直方向上受到的重力和支持力是一对平衡力，正确；
、箱子由静止变成运动的过程中，物体的运动状态发生改变，故受到非平衡力的作用，它受到的推力大于摩擦力，错误；
、箱子在水平地面上做匀速直线运动时，说明箱子处于平衡状态，箱子受到的合力为零，正确；
、不推动木箱，木箱停下来也是因为受到摩擦力的作用，所以力不是维持物体运动的原因，错误；
故选：。
【点评】本题考查力与运动的关系，物体的运动状态改变时一定受到非平衡力的作用。
19．（2分）关于磁现象，下列说法中正确的是　　
A．地球是个大磁体，地磁北极在地理南极附近
B．磁场看不见、摸不到，不是真实存在的
C．导体周围一定存在着由它产生的磁场
D．磁感线可以形象地描述磁场的分布和方向
【分析】、地磁北极在地理南极附近；地磁南极在地理北极附近；
、磁场虽然是看不见、摸不着的，但真实存在，我们可以借助它会对放入磁场中的磁体产生力的作用，来感知磁场的存在，并且小磁针极在磁场中所受的磁力方向跟该点的磁场方向相同；
、通电导体周围存在磁场；
、磁感线是来表示磁场的，所以磁感线的密集程度代表磁场的强弱，磁感线上任一点的切线方向与放在该点小磁针静止时北极指的方向一致。
【解答】解：、地球是个大磁体，地球周围存在磁场，地磁北极在地理南极附近，故正确；
、磁场虽然是看不见、摸不着的，但真实存在，我们可以借助它会对放入磁场中的磁体产生力的作用，来感知磁场的存在，根据磁场表现出的性质间接认识磁场；
、通电导体周围存在磁场，错误；
、因为磁场是确实存在的，但是磁场是看不见摸不到的，故用磁感线来形象的表示磁场，磁感线越密的地方磁场越强，磁感线越疏的地方磁场越弱，磁感线上任一点的切线方向与放在该点小磁针静止时北极指的方向一致，正确。
故选：。
【点评】本题地磁场、电流的磁效应、对磁场的认识及描述，为易错题。
20．（2分）在建筑工地，用如图所示的滑轮组把建筑材料运送到高处。当电动机用的力拉钢丝绳，使建筑材料在内匀速上升的过程中，滑轮组的机械效率为，取。则下列说法中正确的是　　

A．钢丝绳自由端的移动的速度为
B．电动机对钢丝绳做的功为
C．建筑材料的质量为
D．电动机对钢丝绳做功的功率为
【分析】、找出图中动滑轮上绳子的有效段数为3，根据得出建筑材料匀速上升的过程中钢丝绳移动的距离：
根据求出钢丝绳自由端的移动的速度；
、已知电动机用的力拉钢丝绳，根据得出拉力做的总功；
、滑轮组的机械效率，据此求出建筑材料的质量；
、根据得出电动机对钢丝绳做功的功率。
【解答】解：
、图中动滑轮上绳子的有效段数为3，
在内建筑材料匀速上升，钢丝绳移动的距离：，
钢丝绳自由端的移动的速度为：
，故错误；
、电动机用的力拉钢丝绳，拉力做的总功：
，故正确；
、滑轮组的机械效率为：
，
则建筑材料的质量为：
，故正确；
、电动机对钢丝绳做功的功率为：
，故错误。
故选：。
【点评】本题考查了速度、重力、功、功率和机械效率的计算，关键明确绳子的有效段数。
三、实验解答题（共39分，22、23、25、26题各2分，31题3分，21、24、29题各4分，27、30题各5分，28题6分）
21．（4分）（1）如图1所示，木块的长度为　3.40　。
（2）如图2所示，电阻箱的示数是　　。

【分析】（1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
【解答】解：（1）刻度尺上之间有10个小格，所以一个小格代表的长度是，即此刻度尺的分度值为；物体左侧与对齐，右侧与对齐，估读为，所以物体的长度为。
（2）电阻箱接入电路的电阻为：
。
故答案为：（1）3.40；（2）5555。
【点评】本题考查长度的测量方法及电阻箱读数。初中物理学习了很多测量工具的使用，但没有特殊说明，只有刻度尺的读数要有估读值，其它只要读到准确值即可。
22．（2分）如图所示，是以点为支点的杠杆，是作用在杠杆端的力，图中线段与力的作用线在一条直线上，且、，线段　　表示力的力臂。（选填“”或“”

【分析】要解决此题需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离
【解答】解：
由图可知，是从支点到力作用线的距离，所以，表示力的力臂；虽然，但是杠杆，不是力的作用线，则不是力臂。
故答案为：。
【点评】考查学生对力臂的概念的理解，关键是知道力臂是从支点到力的作用线的距离，基础题目。
23．（4分）某同学在探究水沸腾时温度变化的特点时，记录了一段用酒精灯对烧杯中的水持续加热过程中水温随时间变化的情况。根据下表中的实验数据可得：在沸腾过程中，水的温度　不变　（选填“升高”、“不变”或“先升高后不变” 。
时间
0
0.5
1
1.5
2
2.5
3
3.5
4
温度
90
91
93
95
97
98
98
98
98
【分析】水沸腾前，吸热温度升高，沸腾时继续吸热但温度保持不变。
【解答】解：由表中数据知，，水的温度一逐渐升高，从第开始，水的温度保持在，在沸腾过程中，水的温度不变。
故答案为：不变。
【点评】本题考查水沸腾的特点，为基础题。
24．（2分）如图所示，某同学在做探究凸透镜成像规律的实验时，将焦距为的薄凸透镜固定在光具座上刻度线处，将点燃的蜡烛放置在光具座上刻度线处，移动光屏，直到在光屏上呈现烛焰清晰的像。此时该像是倒立、　放大　（选填“放大”或“缩小” 的实像，　　（选填“照相机”、“幻灯机”或“放大镜” 就是利用这个原理制成的。

【分析】凸透镜成像的规律及应用：
（1）物体处于凸透镜2倍焦距以外时，像成在另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像；应用：照相机、摄像机；
（2）物体处于一倍焦距和二倍焦距之间，像成在另一侧的2倍焦距以外，成倒立、放大的实像；应用：幻灯机、投影仪；
（3）物体处于一倍焦距以内，物像同侧，成正立、放大的虚像；应用：放大镜。
【解答】解：
由图可知，此时物距，而焦距，则物距大于1倍焦距而小于2倍焦距，移动光屏，将在光屏上成倒立、放大的实像，幻灯机或投影仪就是利用该原理制成的。
故答案为：放大；幻灯机。
【点评】本题考查了凸透镜成像的规律以及应用，属于基础题目。
25．（4分）在研究光的反射规律时，小阳把一个平面镜放在水平桌面上，再把一张纸板竖直立在平面镜上，纸板上的直线垂直于镜面（图甲所示），并完成下面的实验：
①使一束光贴着纸板沿某一个角度射到点，经平面镜反射，在纸板上能看到反射光（图甲）。
②把纸板向前折或向后折（图乙），在纸板上不能看到反射光。
通过上述对比实验，可初步得出结论：反射光线、入射光线和法线　在同一平面内　。
【分析】在研究光的反射规律时，使光线沿纸板射向镜面点，然后把硬纸板向前折或向后折是为了确定反射光线、入射光线、法线是否在同一平面内。
【解答】解：在图甲中，使一束光贴着纸板沿某一个角度射到点，经平面镜反射，在纸板上能看到反射光；
在图乙中，把纸板向前折或向后折，在纸板上不能看到反射光。
这表明反射光线和入射光线、法线是在同一平面内的。
故答案为：在同一平面内。
【点评】本题为光的反射定律的探究实验题目，属于基础题目。
26．（6分）如图所示，在探究条形磁体外部磁场的分布和方向实验中，为了知道在条形磁体附近点的磁场方向，请你写出具体做法和判断方法：　在点处放一个小磁针，静止时，小磁针北极所指方向就是点的磁场方向　。

【分析】磁场中任何一点都是有方向的，若在该点放一小磁针，当其静止时，小磁针北极所指的方向就是该点的磁场方向。
【解答】解：
在条形磁体附近点的磁场方向的判断方法：
在点处放一个小磁针，静止时，小磁针北极所指方向就是点的磁场方向。
故答案为：在点处放一个小磁针，静止时，小磁针北极所指方向就是点的磁场方向。
【点评】本题考查了磁场方向的判断方法，属于基础题目。
27．（6分）小阳用托盘天平、量筒、细线测量一块实心合金材料的密度，实验过程如下：
（1）将天平放在水平台面上，把游码移到标尺的零刻线处。调节横梁右端的平衡螺母，使横梁在水平位置平衡。
（2）将合金块放在天平的左盘中，天平的右盘中放上砝码，横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示。为使横梁在水平位置平衡，接下来的操作是：　　（选填选项前的字母）。
．将平衡螺母向左移动．将平衡螺母向右移动
．右盘中增加适当的砝码．右盘中减少适当的砝码
（3）正确操作使横梁在水平位置平衡后，右盘中砝码的质量和游码在标尺上的位置如图乙所示，则该合金块的质量为　　。
（4）将合金块浸没在盛有水的量筒中，水面位置如图丙所示，则该合金块的体积为　　。
（5）该合金块的密度为　　。

【分析】（2）在用天平测量物体的质量的过程中，通过增减砝码、移动游码来使天平横梁平衡；
（3）合金块的质量等于砝码质量加上游码显示的质量之和；
（4）合金块的体积等于水和合金块的总体积减去原来水的体积；
（5）利用密度公式求合金块的密度。
【解答】解：
（2）在测量的过程中，指针如图甲所示，是指针左偏，说明所加砝码质量偏小，可以在右盘内增加适当的砝码，使天平横梁平衡；
（3）合金块的质量为：；
（4）合金块的体积为：，
（5）合金块的密度为：。
故答案为：（2）；（3）152；（4）20；（5）7.2。
【点评】本题为测量固体密度的实验题目，考查了天平、量筒的读数方法以及密度公式的应用，属于基础题目。
28．（5分）小阳用“伏安法”测量额定电压为小灯泡的额定功率。他连接了如图甲所示的实验电路，其中各元件均符合实验要求且完好无损。

（1）当开关试触时，出现的现象是：　　（选填选项前的字母）。
．电流表的指针向左偏转 ．电压表的指针向左偏转
．小灯泡的灯丝烧断 ．电流表指针超过量程偏转
（2）改正错误后，闭合开关，移动滑动变阻器的滑片，使电压表示数为，此时图乙所示电流表的示数为　　，则小灯泡的额定功率为　　。
（3）保持小灯泡正常发光的电路状态。断开开关，只将标有“”的小灯泡代替小灯泡．闭合开关，小灯泡的实际功率将　　（选填“大于”、“等于”或“小于” 它的额定功率。
【分析】（1）电流应从电流表正接线柱流入，从负接线柱流出，否则电流表指针反向偏转；
（2）根据图乙电流表选择的量程确定分度值读数，根据求小灯泡的额定功率；
（3）根据欧姆定律比较两灯电阻大小，由分压原理确定小灯泡的实际电压与大小关系，据此分析。
【解答】解：（1）甲图中，电流从电流表负接线柱流入，当开关试触时，出现的现象是电流表的指针向左偏转，故正确；
（2）改正错误后，闭合开关，移动滑动变阻器的滑片，使电压表示数为，图乙所示电流表选用小量程，分度值为，示数为，则小灯泡的额定功率为：；
（3）小灯泡的额定电压为，额定电流为，“”的小灯泡的额定电压为，额定电流为，根据欧姆定律，故的电阻小于的电阻，断开开关，只将标有“”的小灯泡代替小灯泡，闭合开关，因分压原理，小灯泡的实际电压小于，故小灯泡的实际功率将小于它的额定功率。
故答案为：（1）；（2）0.2；1.2；（3）小于。
【点评】本题测量额定电压为小灯泡的额定功率，考查注意事项、电流表读数、功率计算及串联电路的规律和欧姆定律的运用。
29．（6分）实验桌上有如下器材：符合实验要求的电源、滑动变阻器、开关各一个，导线若干，两个完全相同的保温容器。容器内部分别装有质量相等的煤油和水、完全相同的温度计、阻值不变的加热电阻丝和．电路连接如图所示。
（1）利用本装置比较水和煤油的吸热情况时，为了让水和煤油在相同时间内吸收的热量相同，应使　　（选填“”或“” 。
（2）若要验证“电流产生的热量跟电阻的阻值大小有关”，则需要对本装置做出的改变有：①应使　　（选填“”或“” ；②两个容器内应分别装入　　。

【分析】（1）由串联电路电流的规律和焦耳定律分析；
（2）①电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律分析；
②电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收相同的热量，根据△ 结合实际水的比热容较大分析。
【解答】解：（1）图中两电阻丝串联，由串联电路电流的规律，通过两电阻丝的电流和通电时间相同，根据，为了让水和煤油在相同时间内吸收的热量相同，应使；
（2）若要验证“电流产生的热量跟电阻的阻值大小有关”，要控制电流和通电时间相同，只改变电阻大小，则需要对本装置做出的改变有：①应使；
②根据△，因水的比热容比煤油大，质量相同的水和煤油吸收相同的热量，煤油升温明显，故两个容器内应分别装入质量相等的煤油。
故答案为：（1）；（2）①；②质量相等的煤油。
【点评】本题比较水和煤油的吸热情况时和验证“电流产生的热量跟电阻的阻值大小有关”，考查控制变量法、转换法及串联电路的规律和水的比热容大的运用。
30．（7分）小阳在探究电流与电阻的关系时猜想：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。为了验证猜想，他设计了如图所示的电路图，并找来符合实验要求的电源、滑动变阻器、电流表、电压表、开关、阻值已知的多个电阻和导线若干。主要的实验步骤如下：
①按照电路图连接电路，将滑动变阻器阻值调到最大。
②闭合开关，移动滑动变阻器的滑片到适当位置，使电压表示数为，记录电阻的阻值和电流表示数。
③断开开关，更换阻值不同的电阻，保持滑动变阻器的滑片的位置不变，闭合开关，记录电阻的阻值和电流表示数。
④仿照步骤③再做多次。
（1）小阳在探究过程中存在的问题：　步骤③中，保持滑动变阻器的滑片位置不变　。
（2）请你针对小阳探究过程中存在的问题，写出改正措施：　　。
（3）画出实验数据记录表格。

【分析】（1）（2）探究电流与电阻的关系时要控制电阻的电压不变，据此分析；
（3）实验中要记录电流随电阻的变化规律，为得出普遍性的规律要多次测量，据此设计实验数据记录表格。
【解答】解：（1）断开开关，更换阻值不同的电阻，保持滑动变阻器的滑片的位置不变，由分压原理，电阻的电压发生了变化，而探究电流与电阻的关系时要控制电阻的电压不变，故小阳在探究过程中存在的问题：步骤③中，保持滑动变阻器的滑片位置不变；
（2）改正措施：移动滑动变阻器的滑片，使电压表示数不变；
（3）实验中要记录电流随电阻的变化规律，为得出普遍性的规律要多次测量，记录表格如下所示：














故答案为：
（1）步骤③中，保持滑动变阻器的滑片位置不变；
（2）移动滑动变阻器的滑片，使电压表示数不变；
（3）如上所示。
【点评】本题探究电流与电阻的关系，考查控制变量法、表格设计、归纳法的运用与对实验方案的评估。
31．（3分）如图所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。请你利用该装置设计实验探究“液体压强与深度是否有关”，写出实验步骤及判断方法（可画图辅助说明）。

【分析】液体压强与液体密度和深度都有关系。要探究“液体压强跟深度的关系”，则应使液体密度相同，液体深度不同。
【解答】答：在容器的左右两部分中分别倒入深度不同的水，观察橡皮膜的形状是否发生变化，若橡皮膜向一侧凸出，说明液体压强与深度有关，即猜想一正确；若橡皮膜形状不变，说明液体压强与深度无关，进而判断液体压强是否与深度有关。
【点评】此题是探究液体压强与深度的关系，考查了对控制变量法的应用，在实验中注意怎样控制变量和改变变量。
四、科普阅读题（共4分）
32．（4分）
扬声器
电视机、音响、耳机中都有扬声器，每天我们都能听到扬声器发出的悠扬声音。扬声器俗称喇叭，是把电信号转换成声信号的一种装置。因采用不同的材质、技术和工作原理，扬声器可分为许多种类，常见的有动圈式扬声器、静电式扬声器、压电式扬声器等。那么，扬声器是怎样发出声音的呢？
如图是动圈式扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过电流时，线圈受到磁铁的作用而运动，由于通过线圈的电流是交变电流，它的大小和方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

武侠小说中有一种神功，叫“传音入密”，就是说话人可以将声音直接送到受话人的耳中，而在场的其他人无法听到。现在，具有这一神功的装置叫“超声波定向扬声器”。首先，把声音信号调制到超声波上，再通过超声波定向扬声器发出调制后的超声波。由于超声波在传播中，具有很强的方向性，它能使声音局限于某个区域，而其他地方则无法接收。载有声音信号的超声波到达人耳处，通过解调，使受话人听到声音。在博物馆，我们可以把超声波定向扬声器安装在展品上方，只向感兴趣的参观者介绍相关信息，同时保持空间的整体安静，使其他参观者不受干扰。
纵观扬声器近150年的发展史，形态种类可谓百花齐放，成为音响世界里最灿烂的一片天地。
请根据上述材料，回答下面的问题：
（1）由如图中的“某一瞬间电流方向”可知，此时线圈的右端为　　（选填“”或“” 极。
（2）下列实例中，其工作原理与动圈式扬声器工作原理相同的是　　（选填字母）。
．电磁铁．电动机．发电机
（3）超声波在传播中，具有很强的　　，因此可以实现声音的定向传递。

【分析】（1）根据安培定则判定出线圈的极性；
（2）动圈式扬声器工作原理是通电导体在磁场中受到力的作用；
（3）根据超声波的传播特点分析；
【解答】解：
（1）由图可知，线圈正面的电流方向是向上的，根据安培定则可知，线圈的左端为极，右端为极；
（2）当扬声器的线圈中有方向和大小不断改变的电流通过时，处在磁场中的线圈会受到永久磁铁的磁场力的作用而带动纸盆振动产生声音，扬声器工作时，将电能转化为机械能，电动机的原理与它的原理相同，电磁铁利用的是电流的磁效应，发电机的工作原理是电磁感应现象，故选；
（3）超声波在传播中，具有很强的方向性，因此可以实现声音的定向传递。
故答案为：（1）；（2）；（3）方向性。
【点评】本题考查了安培定则的应用、电动机的工作原理和超声波的应用，属于基础知识。
五、计算题（共7分，33题3分，34题4分）
33．（3分）如图所示的电路中，电源电压恒为，电阻的阻值为，闭合开关，电流表示数为．求：
（1）电阻的阻值；
（2）干路中的总电流；
（3）通电的时间内，电流通过电阻做的功。

【分析】由图知，闭合开关，定值电阻并联，电流表测量支路电流。
（1）已知通过的电流和两端电压，利用公式求出阻值；
（2）已知阻值和两端电压，利用求出通过的电流；已知两支路电流，利用并联电路电流特点求出干路电流；
（3）已知两端电压、通过的电流及通电时间，利用公式求出电流通过电阻做的功。
【解答】解：由图知，闭合开关，两定值电阻并联，电流表测量支路电流。
（1）由可得，电阻的阻值为：
；
（2）通过电阻中的电流为：
，
因并联电路干路中的电流等于各支路电流之和，
所以，干路中的总电流：；
（3）通电的时间内，电流通过电阻做的功为：
。
答：（1）电阻的阻值为；
（2）干路中的总电流为；
（3）通电的时间内，电流通过电阻做的功为。
【点评】此题考查了并联电路的特点、欧姆定律及其变形公式及电功计算公式的应用，综合性较强，熟悉基本规律是解答的关键。
34．（4分）如图所示，重、底面积为、高为的柱形玻璃方杯放在水平桌面上，其中装有饮料，饮料的高为，密度为，。求：
（1）方杯底部受到饮料的压强；
（2）方杯对水平桌面的压强；
（3）把一块质量为的冰放入饮料中
（冰的密度为，不考虑冰块熔化）
①冰块在饮料中静止时受到的浮力；
②冰块排开饮料的体积。

【分析】（1）知道饮料深，利用液体压强公式求饮料对杯底产生的压强；
（2）杯子对桌面的压力等于饮料和杯子内饮料的重力之和，利用求出杯子对桌面的压强；
（3）①已知冰块的质量，利用求冰块的重力，再根据漂浮条件求冰块受到的浮力；
②根据阿基米德原理的公式可计算冰块排开饮料的体积。
【解答】解：
（1）方杯底部受到饮料的压强为：
；
（2）方杯对水平桌面的压力为：
；
方杯对水平桌面的压强为：
；
（3）①冰块在饮料中静止时受到的浮力为：
；
②根据可知，冰块排开饮料的体积为：
。
答：
（1）方杯底部受到饮料的压强为；
（2）方杯对水平桌面的压强为；
（3）①冰块在饮料中静止时受到的浮力为；
②冰块排开饮料的体积为。
【点评】本题考查学生对液体压强、固体压强计算、浮沉条件和阿基米德原理公式的理解和掌握，考查的知识点多，但都属于对基础知识的考查，难度不大。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2020/10/22 10:14:11；用户：初中物理+张天莉；邮箱：younzx8@xyh.com；学号：37084881
