2019年北京市门头沟区中考物理一模试卷

这是一份2019年北京市门头沟区中考物理一模试卷，共45页。试卷主要包含了单项选择题，多项选择题，实验与探究题，科普阅读题，计算题等内容，欢迎下载使用。

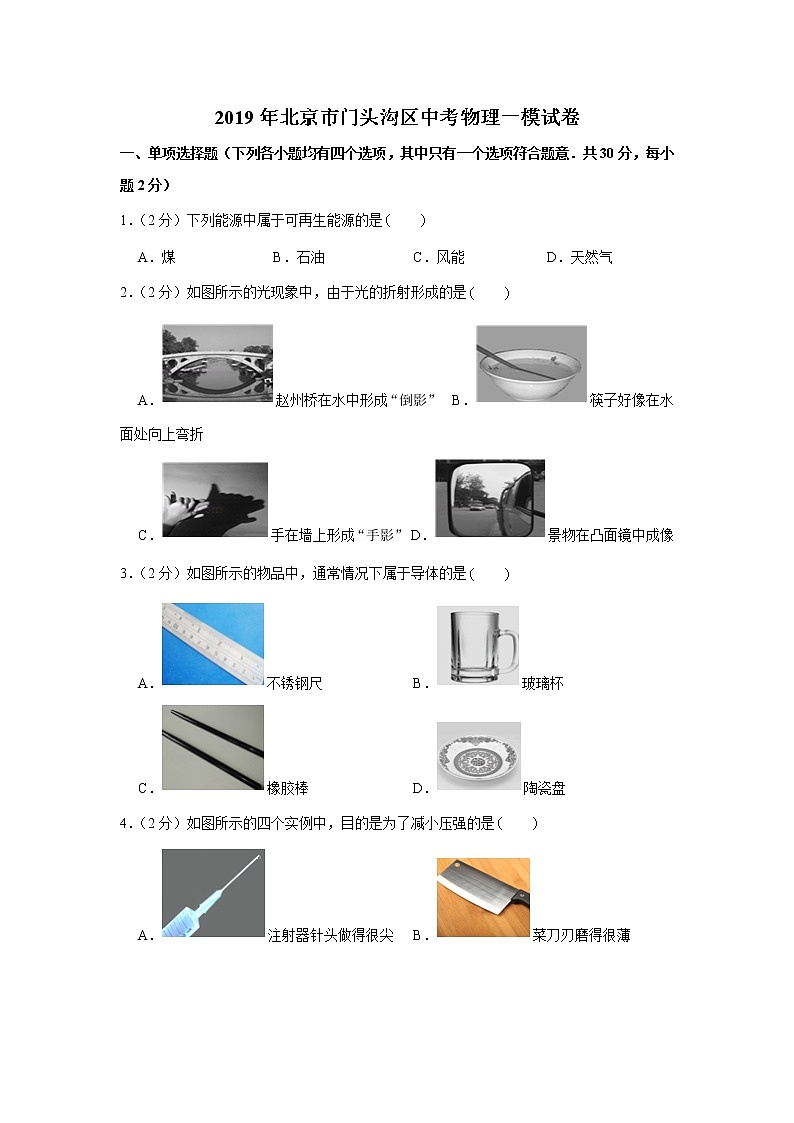

2019年北京市门头沟区中考物理一模试卷
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）
1．（2分）下列能源中属于可再生能源的是　　
A．煤 B．石油 C．风能 D．天然气
2．（2分）如图所示的光现象中，由于光的折射形成的是　　
A．赵州桥在水中形成“倒影” B．筷子好像在水面处向上弯折
C．手在墙上形成“手影” D．景物在凸面镜中成像
3．（2分）如图所示的物品中，通常情况下属于导体的是　　
A．不锈钢尺 B．玻璃杯
C．橡胶棒 D．陶瓷盘
4．（2分）如图所示的四个实例中，目的是为了减小压强的是　　
A．注射器针头做得很尖 B．菜刀刃磨得很薄

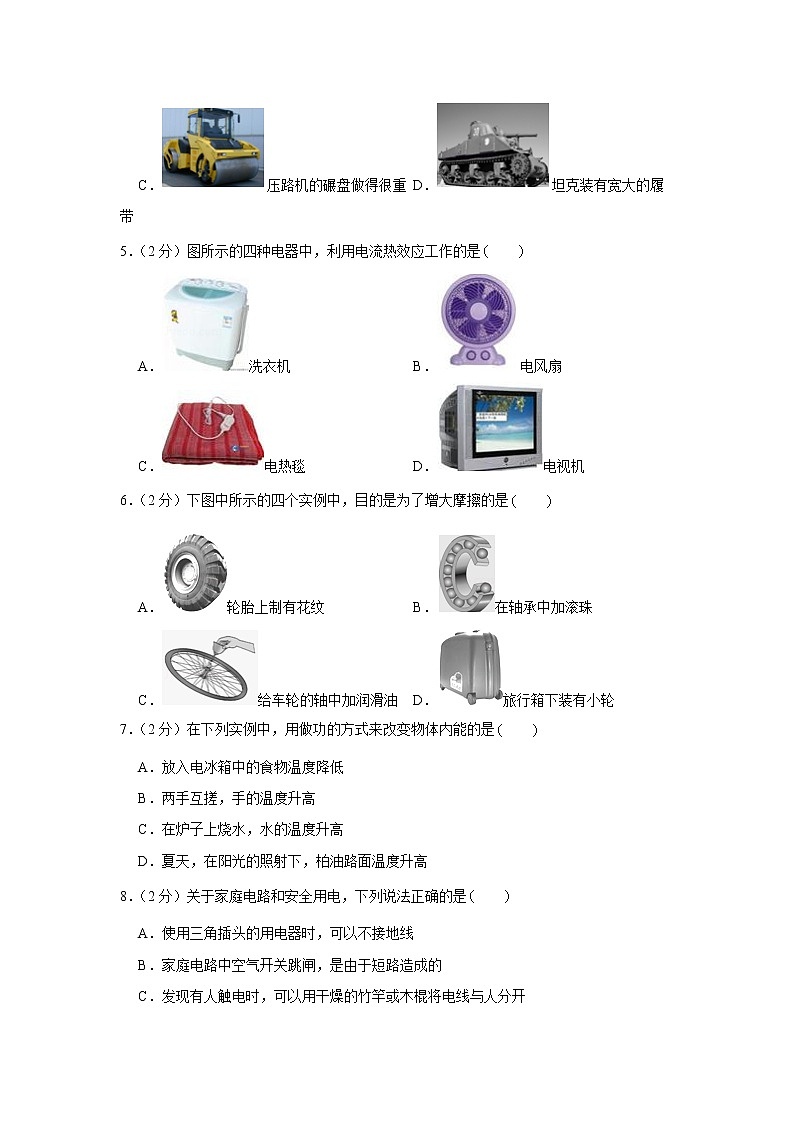

C．压路机的碾盘做得很重 D．坦克装有宽大的履带
5．（2分）图所示的四种电器中，利用电流热效应工作的是　　
A．洗衣机 B．电风扇
C．电热毯 D．电视机
6．（2分）下图中所示的四个实例中，目的是为了增大摩擦的是　　
A．轮胎上制有花纹 B．在轴承中加滚珠
C．给车轮的轴中加润滑油 D．旅行箱下装有小轮
7．（2分）在下列实例中，用做功的方式来改变物体内能的是　　
A．放入电冰箱中的食物温度降低
B．两手互搓，手的温度升高
C．在炉子上烧水，水的温度升高
D．夏天，在阳光的照射下，柏油路面温度升高
8．（2分）关于家庭电路和安全用电，下列说法正确的是　　
A．使用三角插头的用电器时，可以不接地线
B．家庭电路中空气开关跳闸，是由于短路造成的
C．发现有人触电时，可以用干燥的竹竿或木棍将电线与人分开
D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝
9．（2分）下列物态变化过程中，属于凝华的是　　
A．夏天的早晨，草叶上出现露珠
B．衣柜里的樟脑球慢慢变小
C．寒冷的冬天，河水结成冰
D．寒冷的冬天，室内窗户玻璃上出现冰花

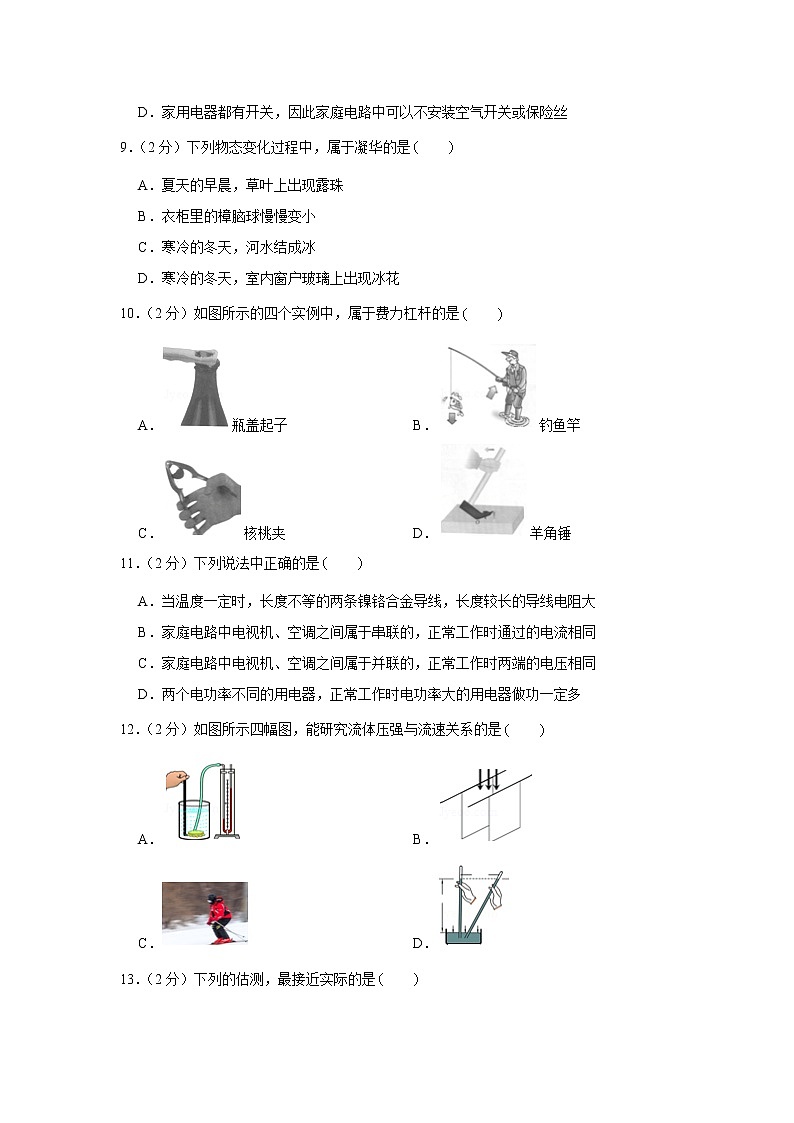

10．（2分）如图所示的四个实例中，属于费力杠杆的是　　
A．瓶盖起子 B．钓鱼竿
C．核桃夹 D．羊角锤
11．（2分）下列说法中正确的是　　
A．当温度一定时，长度不等的两条镍铬合金导线，长度较长的导线电阻大
B．家庭电路中电视机、空调之间属于串联的，正常工作时通过的电流相同
C．家庭电路中电视机、空调之间属于并联的，正常工作时两端的电压相同
D．两个电功率不同的用电器，正常工作时电功率大的用电器做功一定多
12．（2分）如图所示四幅图，能研究流体压强与流速关系的是　　
A． B．
C． D．
13．（2分）下列的估测，最接近实际的是　　
A．一支普通铅笔的质量约为
B．一个普通鸡蛋的质量约为
C．普通家庭房间门的高度约为
D．教室中使用的普通日光灯管的长度约为
14．（2分）如图所示电路，电源两端电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列判断正确的是　　

A．电压表示数变小，电流表示数变小
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变大
15．（2分）溢水杯装满水，将小球放入溢水杯，溢水杯里溢出来的水；将溢水杯里装满酒精，将小球放入溢水杯，溢水杯里溢出的酒精，，则以下说法正确的是　　
A．小球的质量是 B．小球的质量是
C．小球的体积是 D．小球的体积是
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共10分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16．（2分）下列说法中正确的是　　
A．力产生时一定同时存在施力物体和受力物体
B．彼此不接触的物体之间，力的作用也是相互的
C．一个物体受到力的作用，它的运动状态一定改变
D．抛出去的物体可以在空中继续运动是由于惯性
17．（2分）下列说法中正确的是　　
A．光也是一种电磁波
B．利用电磁感应现象，制造了电动机
C．通电螺线管产生的磁场强弱只与电流大小有关
D．利用撒在磁体周围的铁屑可以判断该磁体周围磁场分布情况
18．（2分）下列说法中正确的是　　
A．燃料燃烧时放出的热量越多，燃料的热值越大
B．水和酒精吸收相同的热量，酒精升高的温度一定高
C．用干手器吹出的热风吹刚洗过的手，可以加快手上水的蒸发
D．花开的时候，周围的人都能闻到香味，说明分子在不停地运动
19．（2分）如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是　　
A．司南能够指南北是由于受到了地磁场的作用
B．桔槔利用了杠杆原理
C．正在发声的编钟一定在振动
D．紫砂壶利用了流速快，压强小的原理
20．（2分）下列说法中正确的是　　
A．跳水运动员在空中下落的过程中，重力势能不变
B．功率是由力做的功和做功所用时间共同决定的
C．只要物体的位置发生变化，物体的机械能就发生变化
D．跳伞运动员匀速下落的过程中，动能保持不变
三、实验与探究题（共39分，21～25、30～33题各2分，26、29、34、35题各3分，27题4分，28题5分）
21．（2分）如图所示，物体的长度是　　。

22．（2分）如图所示，电阻箱的示数为　　。

23．（2分）根据图中给出的电流方向，标出通电螺线管的、极。

24．（2分）如图所示，为反射光线，为法线。请画出反射光线的入射光线。

25．（2分）图是学习电磁现象过程中做过的几个实验，其中能反映发电机工作原理的是　　。

26．（3分）如图为小名根据实验数据，描绘的某种物质均匀放热发生凝固过程的图象。由图象可知，此物质属于　　（选填：“晶体”或“非晶体” ；熔点为　　；该物体在2分钟时处于　　态。（选填：“固”或“液”

27．（4分）为了测量某种液体的密度，小亮取适量这种液体的样品进行了如下实验：
（1）将天平、量筒放在　　台面上。将盛有适量液体的烧杯放在调节好的天平左盘内，改变右盘中砝码的个数和游码的位置，使天平横梁在水平位置重新平衡，此时砝码的质量和游码在标尺上的位置如图甲所示，则烧杯及杯内的液体的总质量为　　。
（2）将烧杯中的一部分液体倒入量筒中，如图乙所示，则量筒中液体的体积为　　；再用天平测出烧杯和剩余液体的总质量为。
（3）根据上述实验数据计算此种液体的密度为　　。

28．（5分）小吴利用“伏安法”测量未知电阻的阻值，如图1所示。
（1）连接电路时，滑动变阻器的滑片应置于　　端（选填“左”或“右” ；
（2）小吴连接好电路，闭合开关，移动滑动变阻器的滑片，发现电压表有示数且保持不变，电流表始终无示数，出现这种现象的原因是　　。
（3）改正实验错误后，闭合开关，滑动变阻器滑片滑动到某一位置时，电压表、电流表的示数如图2甲、乙所示，则电压表的示数为　　，电流表的示数为　　，电阻的阻值为　　。

29．（3分）小成同学用焦距为的凸透镜做实验，实验装置如图所示，在实验过程中凸透镜位置在刻线处保持不变，请你根据所学知识完成下列问题：
（1）如果探究照相机成像原理实验应将蜡烛放在距离凸透镜　　的位置。（选填“大于”“等于”“小于”
（2）完成实验（1）后，改变蜡烛位置，使其位于刻度线处，如果要成清晰的像光屏应向　　移动（选填“左”或“右”
（3）改变蜡烛位置，使其位于刻度线处，小成通过透镜可以看到一个烛焰的　　像。（选填“实”或“虚”

30．（2分）小辉想探究“电流通过电阻时产生的热量与哪些因素有关”。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，阻值分别为、。
（1）实验中，通过　　来判断电流通过导体产生热量的多少；
（2）此实验探究的是热量与　　的关系。

31．（2分）如图所示，小强同学用压强计研究“液体内部压强与深度的关系”。
（1）在实验中，小强把探头直接放到水杯底部，这时处的橡皮管与玻璃管互相脱开，他观察玻璃管中的液体液面　　；（选填：“相平”或“不相平”
（2）小强排除故障后重新进行实验，他把探头直接放到水杯底部，再缓慢提高探头（未离开液面）在此过程中观察　　进而比较压强的大小。

32．（2分）当导体两端的电压一定时，通过导体的电流随导体电阻变化规律的图象如图所示。请根据图象判断，当导体的电阻为时，该电阻消耗的功率为　　。

33．（2分）如图所示是某同学“探究浮力大小与哪些因素有关”的实验：
（1）如图甲、乙，先用弹簧测力计吊着石块，弹簧测力计的示数为，然后让石块完全浸没在水中，弹簧测力计的示数变为．则石块受到水的浮力为　　；
（2）如图丙，用弹簧测力计缓慢将石块拉出水面，随着石块露出水面的体积越来越大，观察到弹簧测力计的示数也越来越大。该同学探究的问题是：浮力的大小与　　是否有关；

34．（3分）小龙想利用一块电压表和已知的电阻测量电阻的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图所示。小龙设计的实验电路的要求是：只闭合开关和时，电压表测量的是电阻两端的电压；只闭合开关和时，电压表测量的是电源两端的电压。
（1）请你根据小龙的设计要求只添加一根导线完成如图所示实验电路的连接；
（2）请你用、和表示出，　 　。

35．（3分）探究利用动滑轮提升重物，“动滑轮的机械效率跟动滑轮所受重力是否有关？”的实验时，小明选用带横杆的铁架台、刻度尺、弹簧测力计、细绳，另外还有钩码一盒、质量不等的滑轮2个，滑轮的轮与轴之间的摩擦很小，可忽略不计。
（1）以下是他的部分实验步骤，请你帮他补充完整：
①用调好的弹簧测力计分别测出对一个钩码的拉力、一个动滑轮所受的重力，分别用、表示。如图所示组装实验器材，用弹簧测力计　　拉绳子自由端，绳子自由端所受拉力用表示，绳子自由端移动的距离用表示，钩码上升的高度用表示。用弹簧测力计测出，用刻度尺分别测出、．并把测量数据记录在表格中；
②用弹簧测力计测出另一动滑轮所受重力，保证　　不变，仿照步骤①分别测量对应的、、、、．并把测量数据记录在表格中。
（2）利用公式，计算两次实验动滑轮的机械效率，由　　（选填“”或“” ，可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。
（3）实验记录表






















四、科普阅读题（共4分，每小题4分）
36．（4分）通过以下材料的阅读完成36、37题
送嫦娥五号上月球
月球探测器听起来有点神秘，也很遥远。但对于天天从事相关工作的科技工作者而言，它其实也很普通。简单说，就是选择月球作为探测对象，设计一架机器，去实现一个特定的任务目标比如嫦娥一号，它的目标就是去环绕月球，并在绕月飞行的过程中拍摄月球的照片，对月面进行遥感探测；而嫦娥三号就是要到月面去实现软着陆，就近对月球表面进行科学探测；我现在正在做的嫦娥五号，则是要到月球表面去取一些样品，把这些样品带回到地球的实验室开展相应的科学研究。
作为月球探测器，为了让它完成预定的任务，它会像一颗普通的人造地球卫星（比如东方红一号），或者是载人飞船（比如神舟五号）这样，经历设计、生产、制造、装配、测试、发射和在轨飞行等等过程。因为月球和地球不同，所以，在这个过程中，有些地方又和普通的地球卫星或载人飞船不同，比如，一些针对月球特点的特殊设计。
说到月球的特别之处，最容易让大家想到的就是月球的特殊环境：月球表面几乎是真空的，表面还有无处不在的月尘颗粒，大小都有，最小的只有几个微米，比还要细微。
这些月尘颗粒虽然细小，但对于月球探测器的设计影响却非常大。如果它们附着在太阳电池表面，会降低太阳电池片进行光电转换的效率，造成探测器供电不足。如果大量月尘附着在探测器的表面，会改变表面的热特性，妨碍我们对探测器的温度进行精确的控制。如果月尘进入了运动机构的核心部位，比如齿轮、轴承，有可能会使机构卡死，导致整个任务失败。
所以，在设计月球探测器时，必须要针对月尘做特殊设计。比如，在设计一些重要构件时，一定要采用密封设计，不能让月尘在任何条件下进入这些机构的核心部位。还有太阳翼，为了避免月尘污染太阳翼上的电池片，我们会在着陆之前将太阳翼收拢起来，将有太阳电池线的那一面向内，这样在月球软着陆的过程中，激起的月尘就会比较少地、甚至尽可能不落到太阳电池片表面，从而降低相应的风险。
其实，早在十多年前，印度和日本同时跟我们开始研制月球软着陆任务，到现在他们还没有发射，而我们的嫦娥四号已经发射成功，并且在月球背面着陆了。毫不夸张地说，我国的探月工程虽然起步晚，但我们无论在数量还是质量上，在全世界都是领先的。作为一名新时代中学生，内心深处感到无比自豪，对我国探月工程所取得的成就感到非常骄傲。
（1）月球表面几乎是真空的，表面还有无处不在的月尘颗粒。飞船着陆时，月尘颗粒会扬起，如果它们附着在太阳电池表面，会降低　　效率。
（2）针对月尘可能造成的危害，工程技术人员对月球探测器采取了哪些特殊设计？（至少写出两点）
五、计算题（共7分，38题3分、39题4分）
37．（3分）如图所示闭合开关，断开开关，电流表的示数为；闭合开关、，电流表测量示数为，定值电阻的阻值为。
求：
（1）电源电压；
（2）电阻的阻值。

38．（4分）将一盛有水的圆柱形容器置于水平桌面上。用细线拴一重为的小球，将小球浸没在水中，细线对小球的拉力为，如图所示。已知：小球的体积为，密度为，取。
求：（1）小球完全浸没在水中时，所受浮力的大小；
（2）细线对小球的拉力为的大小


2019年北京市门头沟区中考物理一模试卷
参考答案与试题解析
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）
1．（2分）下列能源中属于可再生能源的是　　
A．煤 B．石油 C．风能 D．天然气
【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源；人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源。
【解答】解：
、煤属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源；
、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源；
、只要有空气流动，就会有风能，所以风能可以从自然界里源源不断的得到补充，属于可再生能源；
、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源。
故选：。
【点评】本题难度不大，了解可再生能源和不可再生能源的特点是正确解答本题的关键。
2．（2分）如图所示的光现象中，由于光的折射形成的是　　
A．赵州桥在水中形成“倒影” B．筷子好像在水面处向上弯折
C．手在墙上形成“手影” D．景物在凸面镜中成像
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
【解答】解：、赵州桥在水中形成“倒影”影，是水面成像，属于光的反射现象，故错误；
、筷子好像在水面处向上弯折，属于光的折射现象，故正确；
、手在墙上形成“手影”，是光的直线传播形成的，故错误；
、景物在凸面镜中成像扩大视野，是凸面镜成像，属于光的反射现象，故错误。
故选：。
【点评】本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，其中选项中的赵州桥是我国古代传统桥梁建筑的杰作，即考查了光学知识，又弘扬了中华民族的传统文化。选项体现了“玩中学”、“做中学”的理念。
3．（2分）如图所示的物品中，通常情况下属于导体的是　　
A．不锈钢尺 B．玻璃杯
C．橡胶棒 D．陶瓷盘
【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
【解答】解：
、不锈钢尺属于金属，能导电，是很好的导体，故符合题意；
、玻璃杯的材料是玻璃，不容易导电，是绝缘体，故不符合题意；
、橡胶棒不容易导电，是很好的绝缘体，故不符合题意；
、陶瓷盘的材料是陶瓷，不容易导电，是绝缘体，故不符合题意；
故选：。
【点评】此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。
4．（2分）如图所示的四个实例中，目的是为了减小压强的是　　
A．注射器针头做得很尖 B．菜刀刃磨得很薄
C．压路机的碾盘做得很重 D．坦克装有宽大的履带
【分析】增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强。
减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强。
【解答】解：
、注射器针头做得很尖，是在压力一定时，通过减小受力面积来增大压强，故不符合题意。
、菜刀刃磨得很薄，是在压力一定时，通过减小受力面积来增大压强，故不符合题意。
、压路机的碾盘做得很重，是在受力面积一定时，通过增大压力来增大压强，故不符合题意。
、坦克上装有宽大的履带，是在压力一定时，通过增大受力面积来减小压强的，故符合题意。
故选：。
【点评】知道压强大小的影响因素，掌握增大、减小压强的方法，分析时利用好控制变量法，本题解释生活中有关增大和减小压强的问题，有意义！
5．（2分）图所示的四种电器中，利用电流热效应工作的是　　
A．洗衣机 B．电风扇
C．电热毯 D．电视机
【分析】（1）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子；
（2）电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子；
（3）电流的磁效应：给绕在软铁芯周围的导体通电，软铁芯就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的。
【解答】解：、洗衣机工作时，把电能转化为机械能，不是利用电流的热效应来工作的，不符合题意，故错误。
、电风扇作时，把电能转化为机械能，不是利用电流的热效应来工作的，不符合题意，故错误。
、电热毯是利用电流的热效应工作的，符合题意，故正确。
、电视机工作时，把电能转化为声能及光能，不是利用电流的热效应来工作的，不符合题意，故错误。
故选：。
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能，是一道基础题。
6．（2分）下图中所示的四个实例中，目的是为了增大摩擦的是　　
A．轮胎上制有花纹 B．在轴承中加滚珠
C．给车轮的轴中加润滑油 D．旅行箱下装有小轮
【分析】增大摩擦的方法有：增大压力、增大接触面的粗糙程度；
减小摩擦的方法有：减小压力、减小接触面的粗糙程度、变滑动为滚动、使接触面离开。
【解答】解：、轮胎上制有花纹，是通过增大接触面的粗糙程度来增大摩擦，故正确；
、在轴承中加滚珠，是通过变滑动为滚动的方法来减小摩擦，故错误；
、给车轮的轴中加润滑油是通过使接触面离开来减小摩擦，故错误；
、旅行箱下装有小轮，是通过变滑动为滚动的方法来减小摩擦，故错误；
故选：。
【点评】此题考查增大减小摩擦的方法，在认真分析选项中具体的做法后，找出增大摩擦的实例。
7．（2分）在下列实例中，用做功的方式来改变物体内能的是　　
A．放入电冰箱中的食物温度降低
B．两手互搓，手的温度升高
C．在炉子上烧水，水的温度升高
D．夏天，在阳光的照射下，柏油路面温度升高
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：、放入电冰箱中的食物放出热量，温度降低，通过热传递的方式改变内能，故错误；
、两手互搓，克服摩擦力做功，使得其内能增加，温度升高，是做功改变内能，故正确；
、在炉子上烧水，即通过热传递的方式改变内能，故错误；
、在烈日下暴晒，柏油路面会吸收热量，通过热传递的方式改变内能，故错误；
故选：。
【点评】解决此类题目的关键是能根据做功和热传递改变物体内能的区别正确判断改变物体内能的方式。
8．（2分）关于家庭电路和安全用电，下列说法正确的是　　
A．使用三角插头的用电器时，可以不接地线
B．家庭电路中空气开关跳闸，是由于短路造成的
C．发现有人触电时，可以用干燥的竹竿或木棍将电线与人分开
D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝
【分析】根据家庭电路和安全用电的常识了解来判断各选项的正误。
【解答】解：、家用电器的插头和插座大多采用带有接地线的三线，是因为插座的接地线和大地相连，若用电器的金属外壳带电，电流会通过接地线流入大地，不致造成触电事故，故错误；
、空气开关跳闸是因为电流过大，而电流过大的原因可能有两个：短路或总功率过大，故错误；
、发现有人触电应立即切断电源，或用干燥的竿子将人与火线分开，故正确；
、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故错误。
故选：。
【点评】本题考查了安全用电的常识，属于基础知识在日常生活中一定要养成安全用电的习惯。
9．（2分）下列物态变化过程中，属于凝华的是　　
A．夏天的早晨，草叶上出现露珠
B．衣柜里的樟脑球慢慢变小
C．寒冷的冬天，河水结成冰
D．寒冷的冬天，室内窗户玻璃上出现冰花
【分析】解决此题需掌握：物质由气态直接变成固态的现象叫物质的凝华。
【解答】解：、夏天的早晨，草叶上出现露珠，是水蒸气液化形成的，不属于凝华，故错误。
、衣柜里的樟脑球慢慢变小，是升华现象，不属于凝华，故错误。
、寒冷的冬天，河水结成冰，是凝固，不属于凝华，故错误。
、寒冷的冬天，室内窗户玻璃上出现冰花，冰花是水蒸气凝华而成的，故正确。
故选：。
【点评】本题考查的是生活中物态变化现象的判断，物态变化知识是中考必考的知识点，需要掌握；分析物质状态变化前后的状态，结合六种物态变化的定义即可解决此题。
10．（2分）如图所示的四个实例中，属于费力杠杆的是　　
A．瓶盖起子 B．钓鱼竿
C．核桃夹 D．羊角锤
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
【解答】解：
、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；
、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆；
、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
故选：。
【点评】本题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力。
11．（2分）下列说法中正确的是　　
A．当温度一定时，长度不等的两条镍铬合金导线，长度较长的导线电阻大
B．家庭电路中电视机、空调之间属于串联的，正常工作时通过的电流相同
C．家庭电路中电视机、空调之间属于并联的，正常工作时两端的电压相同
D．两个电功率不同的用电器，正常工作时电功率大的用电器做功一定多
【分析】（1）导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定。
（2）家庭电路中，用电器之间、插座之间、用电器和插座之间是并联的；家庭电路的进户线由火线和零线组成。火线和零线之间的电压是。
（3）根据可知，电功与用电器电功率的大小和通电时间有关。
【解答】解：、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，故错误；
、家中电视机、空调等用电器都可以单独工作，互不影响，因此它们之间的连接方式是并联的；由于各自的电阻不同，因此正常工作时通过的电流不相同，正常工作时电灯两端的电压是．故错误、正确；
、根据可知，电功与用电器电功率的大小和通电时间有关，因此两个电功率不同的用电器，正常工作时电功率大的用电器做功不一定多，故错误。
故选：。
【点评】本题考查了决定电阻大小的因素，家庭电路中各用电器间的连接方式、对电功率的物理意义的理解与掌握，是一道基础题目。
12．（2分）如图所示四幅图，能研究流体压强与流速关系的是　　
A． B．
C． D．
【分析】（1）如图是液体压强计，探究液体内部压强大小的仪器。
（2）如图探究流体压强跟流速的关系。
（3）如图是探究压力作用效果影响因素的实验。
（4）如图是托里拆利实验，可以测量大气压的值。
【解答】解：、液体压强计是用来探究液体内部压强的。故不符合题意；
、向两张纸中间吹气时，两张纸中间空气流速大，压强小，两张纸在两侧大气压作用下向中间靠拢。是探究流体压强和流速的关系。故符合题意；
、该现象表明压力的作用效果与受力面积有关，故不符合题意；
、托里拆利实验测量大气压值。故不符合题意；
故选：。
【点评】这些图都是课本上图片，要关注课本图片，并且分析和每一幅图相关的物理知识，有时中考就深入课本图片进行考查。
13．（2分）下列的估测，最接近实际的是　　
A．一支普通铅笔的质量约为
B．一个普通鸡蛋的质量约为
C．普通家庭房间门的高度约为
D．教室中使用的普通日光灯管的长度约为
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：、一支普通铅笔的质量约为，故错误；
、普一个通鸡蛋的质量约为，即，故错误；
、普通家庭房间门的高度约为，符合实际；故正确；
、普通日光灯管的长度约，故错误；
故选：。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
14．（2分）如图所示电路，电源两端电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列判断正确的是　　

A．电压表示数变小，电流表示数变小
B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变大
【分析】由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和两端的电压变化。
【解答】解：由电路图可知，与串联，电压表测两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片向右滑动时，接入电路中的电阻变大，电路的总电阻变大，
由可知，电路中的电流变小，即电流表的示数变小，故错误；
由可知，两端的电压变小，即电压表的示数变小，故正确、错误。
故选：。
【点评】本题考查了电路的动态分析，涉及到滑动变阻器和欧姆定律的应用，是一道较为简单的动态分析题。
15．（2分）溢水杯装满水，将小球放入溢水杯，溢水杯里溢出来的水；将溢水杯里装满酒精，将小球放入溢水杯，溢水杯里溢出的酒精，，则以下说法正确的是　　
A．小球的质量是 B．小球的质量是
C．小球的体积是 D．小球的体积是
【分析】（1）已知溢出的液体质量，根据分别求出小球在水和酒精中溢出的液体体积，然后比较其大小判断得出小球在水里所处的状态；根据漂浮条件和阿基米德原理即可求出小球的质量；
（2）根据阿基米德原理求出小球酒精中受到的浮力和小球的重力，即可判断小球在酒精中处于浸没状态，根据溢出的酒精体积即可得出小球的体积。
【解答】解：
（1）根据可得，溢出水和酒精的体积分别为：
；
；
由于，所以可知小球在水中是处于漂浮状态，
根据漂浮条件和阿基米德原理可知：，
即，
所以，小球的质量；故错误，正确；
（2）小球在酒精中受到的浮力：；
小球的重力：；
由于，则小球在酒精中下沉，处于浸没状态，
所以，小球的体积：；故错误。
故选：。
【点评】本题考查阿基米德原理和密度公式的应用，注意小球排开的水的体积与排开酒精的体积与小球的体积关系，知道排开液体的体积一定小于或等于物体的体积。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个．共10分，每小题2分．每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16．（2分）下列说法中正确的是　　
A．力产生时一定同时存在施力物体和受力物体
B．彼此不接触的物体之间，力的作用也是相互的
C．一个物体受到力的作用，它的运动状态一定改变
D．抛出去的物体可以在空中继续运动是由于惯性
【分析】（1）力是物体对物体的作用，发生力的作用时，至少要有两个物体；其中受到力的作用的物体叫受力物体；对别的物体施加了力的物体叫施力物体。
（2）物体间力的作用是相互的，物体受到力的同时，也对另一个物体施加了力；
（3）物体受到平衡力作用时，将处于静止状态或匀速直线运动状态；
（4）任何物体都具有惯性，即保持运动状态不变的性质。
【解答】解：、力是物体对物体的作用，发生力的作用时，至少要有两个物体；其中受到力的作用的物体叫受力物体；对别的物体施加了力的物体叫施力物体。故正确；
、物体间力的作用是相互的，物体受到力的同时，也对另一个物体施加了力；故不接触的物体之间，力的作用也是相互的；故正确；
、物体受到平衡力力的作用，它的运动状态不变；若受到非平衡力作用，运动状态一定改变；故错误；
、抛出去的物体可以在空中继续运动，是由于物体具有惯性；故正确。
故选：。
【点评】深入理解力的概念、力与运动状态间的关系、惯性的概念；是解答此题的关键。
17．（2分）下列说法中正确的是　　
A．光也是一种电磁波
B．利用电磁感应现象，制造了电动机
C．通电螺线管产生的磁场强弱只与电流大小有关
D．利用撒在磁体周围的铁屑可以判断该磁体周围磁场分布情况
【分析】（1）光是一种电磁波；
（2）发电机的工作原理：电磁感应现象；电动机的工作原理：通电线圈在磁场中受力转动的原理；
（3）通电螺线管的磁场强弱与电流大小、线圈匝数、有无铁芯有关；
（4）利用撒在磁体周围的铁屑可以判断该磁体周围的磁场的分布情况。
【解答】解：、电磁波包括可见光和不可见光，故光是电磁波的一部分，故正确；
、电动机是利用通电线圈在磁场中受力转动的原理制成的，发动机是利用电磁感应现象制成的，故错误。
、通电螺线管的磁场强弱与电流大小、线圈匝数、有无铁芯有关，故错误；
、利用撒在磁体周围的铁屑可以判断该磁体周围的磁场的分布情况，故正确。
故选：。
【点评】本题是一道关于电和磁的综合题，在解题时应认真分析每一个选项，分析其对应知识点的对错。
18．（2分）下列说法中正确的是　　
A．燃料燃烧时放出的热量越多，燃料的热值越大
B．水和酒精吸收相同的热量，酒精升高的温度一定高
C．用干手器吹出的热风吹刚洗过的手，可以加快手上水的蒸发
D．花开的时候，周围的人都能闻到香味，说明分子在不停地运动
【分析】（1）某种燃料完全燃烧放出的能量，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度、放热多少等因素无关；
（2）质量相同，吸收的热量又相等，根据吸收热量的公式△，判断温度变化量；
（3）影响蒸发的因素：温度、表面积、空气流动速度等；
（4）固体、液体、气体间都可以发生扩散现象，扩散现象表明分子是不停地进行无规则运动的。
【解答】解：
、热值是燃料的一种特性，它只与燃料的种类有关，与质量多少、燃烧情况、放热多少等因素无关，故错误；
、若水和酒精的质量相同，吸收相等的热量，根据△，由于酒精的比热容小，所以酒精温度升高一定多，但题中不知道水和酒精的质量关系，则不能确定哪一个温度升高的多，故错误；
、用干手器吹出的热风吹刚洗过的手，因为热风的温度不但高，而且空气流动速度快，所以可以加快手上水的蒸发，故正确；
、花开的时候，周围的人都能闻到香味，这是扩散现象，说明分子在不停地运动，故正确。
故选：。
【点评】本题考查了学生对热值概念的了解与掌握、分子动理论和比热容等知识象，注意正确理解分子的大小、分子之间的引力和斥力。
19．（2分）如图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中正确的是　　
A．司南能够指南北是由于受到了地磁场的作用
B．桔槔利用了杠杆原理
C．正在发声的编钟一定在振动
D．紫砂壶利用了流速快，压强小的原理
【分析】（1）地球是一个大磁体，周围存在磁场，叫做地磁场，地磁场对放入其中的小磁针产生磁力的作用；
（2）当动力臂大于阻力臂时，利用杠杆可以省力；
（3）声音是由于物体的振动产生的；
（4）上端开口，底部相互连通的容器是连通器。
【解答】解：、地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用。故正确；
、古代用来汲水的桔槔是杠杆的应用，其好处是可以省力。故正确；
、正在发声的物体都在振动，所以发声的编钟一定在振动。故正确；
、茶壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，故错误。
故选：。
【点评】本题考查了地磁场的存在、杠杆的应用、声音的产生和连通器的应用，包含的知识点较多，属于综合性题目。
20．（2分）下列说法中正确的是　　
A．跳水运动员在空中下落的过程中，重力势能不变
B．功率是由力做的功和做功所用时间共同决定的
C．只要物体的位置发生变化，物体的机械能就发生变化
D．跳伞运动员匀速下落的过程中，动能保持不变
【分析】（1）重力势能的大小与质量和高度有关；
（2）功率是表示做功的快慢的物理量；
（3）机械能的大小与物体的速度和高度有关；
（4）动能的大小与速度和质量有关。
【解答】解：
、跳水运动员在空中下落的过程中，高度减小，质量不变，重力势能变小，故错误；
、功率表示物体做功的快慢，其表达式是，则功率是由力做的功和做功所用时间共同决定的，故正确；
、物体的位置发生变化，但物体的速度和高度不变，则物体的机械能就不会发生变化，故错误；
、跳伞运动员匀速下落的过程中，质量不变，速度不变，动能不变，故正确；
故选：。
【点评】此题考查影响动能、势能的因素、功率的概念，是一道综合性很强的题目，但总体难度不大，掌握基础知识即可正确解题。
三、实验与探究题（共39分，21～25、30～33题各2分，26、29、34、35题各3分，27题4分，28题5分）
21．（2分）如图所示，物体的长度是　3.40　。

【分析】刻度尺的使用要注意其量程和分度值，由于刻度尺起始端从“0”开始，注意刻度尺的读数要估读到分度值的下一位。
【解答】解：图中刻度尺的分度值为，由于刻度尺起始端从“0”开始，右侧与刻度对齐，估读为，故物体的长度为。
故答案为：3.40。
【点评】刻度尺是初中物理中的常用工具，本题主要考查的是刻度尺的正确使用方法和正确读数，注意刻度尺要估读到分度值的下一位数字。
22．（2分）如图所示，电阻箱的示数为　315　。

【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。
【解答】解：电阻箱的示数：。
故答案为：315。
【点评】本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数。
23．（2分）根据图中给出的电流方向，标出通电螺线管的、极。

【分析】安培定则内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管极方向；故由电流的方向结合右手螺旋定则可判出通电螺线管的磁极。
【解答】解：电流由左侧流入，故四指从电流流入的方向去握住螺线管，此时会发现大拇指指向该螺线管的左边，故该螺线管的左边是极，其右边是极；
故答案见下图：

【点评】对于一个通电螺线管，只要知道电流的方向、线圈的绕法、螺旋管的、极这三个因素中的任意两个，我们就可以据安培定则判断出另一个。
24．（2分）如图所示，为反射光线，为法线。请画出反射光线的入射光线。

【分析】要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，两角相等”。
要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
【解答】解：题目中已经过入射点做出法线，根据反射角等于入射角即可做出入射光线。如下图所示。

【点评】此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。
25．（2分）图是学习电磁现象过程中做过的几个实验，其中能反映发电机工作原理的是　丁　。

【分析】发电机原理是电磁感应现象，即闭合电路中一部分导体在磁场中做切割磁感线运动，即发电机的原理图中没电源，有电源的实验装置图不是发电机原理图。
【解答】解：甲、给带有铁芯的线圈通电，它能吸住铁片及重物，该实验是利用了电流的磁效应，故该选项不符合题意；
乙、有电流通过在小磁针上方的直导线中时，小磁针发生偏转，即该现象说明了通电导线周围存在着磁场，故该选项不符合题意；
丙、闭合开关，铜棒中有电流通过时，它就会运动起来，即说明通电导线在磁场中受力的作用，即是电动机的制作原理，故该选项不符合题意；
丁、闭合开关，使导体沿箭头所示方向左右摆动，电流表指针发生偏转，此时由于导体的左右摆动而产生了感应电流，故该现象是电磁感应现象，发电机就是根据该原理制成的，故该选项正确。
故选：丁。
【点评】本题涉及的内容有电流的磁效应，电动机的原理和发电机的原理。注意电磁感应和通电导体在磁场中受力运动的装置的不同，前者外部有没有电源，后者外部有电源。
26．（3分）如图为小名根据实验数据，描绘的某种物质均匀放热发生凝固过程的图象。由图象可知，此物质属于　晶体　（选填：“晶体”或“非晶体” ；熔点为　　；该物体在2分钟时处于　　态。（选填：“固”或“液”

【分析】晶体和非晶体的区别是晶体有一定的熔点或凝固点，而非晶体没有一定的熔点或凝固点，表现在图象上，晶体凝固有一段图象是水平的，而非晶体是一直下降的。
【解答】解：由图象可知，该物质的温度先下降，然后不变，再下降，所以这是晶体的凝固图象；
由于该物质凝固时温度不变，因此此物质属于晶体；并且凝固时对应的温度是，所以其熔点也为；
凝固过程是从8分钟开始，因此第2分钟时物质处于液体状态。
故答案为：晶体；80；液。
【点评】此题考查了对晶体、非晶体凝固图象的区别，关键是搞清晶体和非晶体在凝固过程中的特点。明确晶体与非晶体熔化时的根本区别。
27．（4分）为了测量某种液体的密度，小亮取适量这种液体的样品进行了如下实验：
（1）将天平、量筒放在　水平　台面上。将盛有适量液体的烧杯放在调节好的天平左盘内，改变右盘中砝码的个数和游码的位置，使天平横梁在水平位置重新平衡，此时砝码的质量和游码在标尺上的位置如图甲所示，则烧杯及杯内的液体的总质量为　　。
（2）将烧杯中的一部分液体倒入量筒中，如图乙所示，则量筒中液体的体积为　　；再用天平测出烧杯和剩余液体的总质量为。
（3）根据上述实验数据计算此种液体的密度为　　。

【分析】（1）使用天平前要调节天平平衡，把天平放在水平台上，把游码移到横梁标尺的零刻度线处，移动平衡螺母（左偏右调、右偏左调），使天平横梁在水平位置平衡。根据图甲读出烧杯和盐水的总质量等于砝码总质量加上游码显示数值；
（2）根据图乙读出液体的体积，单位是，；
（3）利用密度公式求液体的密度。
【解答】解：（1）使用天平和量筒的时候，要将天平、量筒放在水平台面上；
由图甲可知，烧杯和液体的总质量；
（2）量筒中液体的体积为；
（3）液体的质量，
液体的密度：
。
故答案为：
（1）水平；161；
（2）50；
（3）。
【点评】此题是测量液体的密度，主要考查了有关天平及量筒的使用和读数，同时考查了密度的计算。在此实验中，要掌握测量液体密度的方法，通过量筒中液体的质量和体积来进行计算。
28．（5分）小吴利用“伏安法”测量未知电阻的阻值，如图1所示。
（1）连接电路时，滑动变阻器的滑片应置于　左　端（选填“左”或“右” ；
（2）小吴连接好电路，闭合开关，移动滑动变阻器的滑片，发现电压表有示数且保持不变，电流表始终无示数，出现这种现象的原因是　　。
（3）改正实验错误后，闭合开关，滑动变阻器滑片滑动到某一位置时，电压表、电流表的示数如图2甲、乙所示，则电压表的示数为　　，电流表的示数为　　，电阻的阻值为　　。

【分析】（1）连接电路时，滑动变阻器的滑片应置于阻值最大处；
（2）电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（3）根据电压表选用的小量程确定分度值读数，由欧姆定律求电阻大小。
【解答】解：（1）连接电路时，滑动变阻器的滑片应置于阻值最大处的左端；
（2）小吴连接好电路，闭合开关，移动滑动变阻器的滑片，电流表始终无示数，说明电路可能断路；发现电压表有示数且保持不变，说明电压表与电源连通，则出现这种现象的原因是电阻断路。
（3）改正实验错误后，闭合开关，滑动变阻器滑片滑动到某一位置时，电压表、电流表的示数如图2甲、乙所示，电压表选用小量程，分度值为，则电压表的示数为；电流表选用小量程，分度值为，电流表的示数为，
由欧姆定律可得，电阻的阻值：
。
故答案为：（1）左；（2）电阻断路；（3）2；0.5；4。
【点评】本题利用“伏安法”测量未知电阻的阻值，考查注意事项、故障分析、电表读数及电阻计算。
29．（3分）小成同学用焦距为的凸透镜做实验，实验装置如图所示，在实验过程中凸透镜位置在刻线处保持不变，请你根据所学知识完成下列问题：
（1）如果探究照相机成像原理实验应将蜡烛放在距离凸透镜　大于　的位置。（选填“大于”“等于”“小于”
（2）完成实验（1）后，改变蜡烛位置，使其位于刻度线处，如果要成清晰的像光屏应向　　移动（选填“左”或“右”
（3）改变蜡烛位置，使其位于刻度线处，小成通过透镜可以看到一个烛焰的　　像。（选填“实”或“虚”

【分析】（1）凸透镜成实像时，，成倒立、缩小的实像，应用于照相机和摄像机；
（2）凸透镜成实像时，物距变大，像距变小，像变小；，成倒立、放大的实像；
（3），成正立放大的虚像，放大镜根据这个原理制成。
【解答】解：（1）照相机成像原理是物距大于二倍焦距，成倒立、缩小的实像，实验中凸透镜的焦距，物距应大于；
（2）实验（1）中，物距大于二倍焦距，蜡烛应在刻度线左侧，改变蜡烛位置，使其位于刻度线处，，物距变小，则像距变大，光屏应向右移动，才能得到清晰的像；
（3）蜡烛位于刻度线处，物距等于，小于，成正立放大的虚像。
故答案为：（1）大于；（2）右；（3）虚。
【点评】凸透镜成像的规律中，共涉及四个方面的内容：①物距与焦距的关系；②成像的性质；③像距与焦距的关系；④具体的应用。一般情况下，只要告诉其中的一条，就可以确定另外三方面的内容。
30．（2分）小辉想探究“电流通过电阻时产生的热量与哪些因素有关”。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，阻值分别为、。
（1）实验中，通过　温度计示数变化　来判断电流通过导体产生热量的多少；
（2）此实验探究的是热量与　　的关系。

【分析】根据图中的相同点和不同点，利用控制变量法分析实验探究的内容；此实验中用温度计示数变化的大小反映产生热量的多少。
【解答】解：
（1）电流通过电阻丝做功，消耗的电能转化为内能，产生的热量被煤油吸收，煤油吸收热量、温度升高，所以，本实验是通过温度计的示数变化反映电流产生的热量多少；
（2）由图可知，两电阻丝串联，则通过两电阻丝的电流和通电时间是相同的，电阻不同，所以探究的是热量与电阻的关系。
故答案为：（1）温度计示数变化；（2）电阻。
【点评】本题主要考查焦耳定律的探究实验，注意控制变量法和转换法的应用，常见题目。
31．（2分）如图所示，小强同学用压强计研究“液体内部压强与深度的关系”。
（1）在实验中，小强把探头直接放到水杯底部，这时处的橡皮管与玻璃管互相脱开，他观察玻璃管中的液体液面　相平　；（选填：“相平”或“不相平”
（2）小强排除故障后重新进行实验，他把探头直接放到水杯底部，再缓慢提高探头（未离开液面）在此过程中观察　　进而比较压强的大小。

【分析】（1）上端开口，下部相连通的容器叫连通器；当连通器内装同种液体且不流动时，各容器中的液面总是相平的。
（2）形管内液面高度差的变化反应了探头处受到的液体压强的变化；将探头保持在水杯底部后再将橡皮管与玻璃管连好，那么在探头上升的过程中，液面会由相平到逐渐出现高度差。
【解答】解：（1）把探头直接放到水杯底部，液体密度相同，处的橡皮管与玻璃管互相脱开后，型管左右两边的液面相平。这时型管相当于一个连通器。
（2）液体压强跟压强的深度和密度有关，小强排除故障后重新进行实验，他把探头直接放到水杯底部，再缓慢提高探头（未离开液面）在此过程中观察液面高度差，密度不变，深度变小，因而压强变小，液体液面差变小，进而比较压强的大小。
故答案为：（1）相平；（2）液面高度差。
【点评】此题考查的是使用液体压强计来探究影响液体压强大小因素的方法，是一道实验探究题。
32．（2分）当导体两端的电压一定时，通过导体的电流随导体电阻变化规律的图象如图所示。请根据图象判断，当导体的电阻为时，该电阻消耗的功率为　2.4　。

【分析】由图求出电流与电阻乘积，得出电压一定时，电流与电阻成反比，据此求出当导体的电阻为时，通过的电流大小，根据求出该电阻消耗的功率。
【解答】解：
由图象可知，电阻两端的电压始终保持：，
即电压一定时，电流与电阻成反比，
故当导体的电阻为时，通过的电流为：
，
该电阻消耗的功率：
。
故答案为：2.4。
【点评】本题考查数据分析和控制变量法及电功率公式的运用，关键是得出电流与电阻之积为一定值。
33．（2分）如图所示是某同学“探究浮力大小与哪些因素有关”的实验：
（1）如图甲、乙，先用弹簧测力计吊着石块，弹簧测力计的示数为，然后让石块完全浸没在水中，弹簧测力计的示数变为．则石块受到水的浮力为　0.6　；
（2）如图丙，用弹簧测力计缓慢将石块拉出水面，随着石块露出水面的体积越来越大，观察到弹簧测力计的示数也越来越大。该同学探究的问题是：浮力的大小与　　是否有关；

【分析】（1）石块受到的浮力等于重力与测力计示数之差；
（2）浮力与排开液体的体积和液体密度有关，所以应用控制变量法分析图示实验，根据实验现象分析答题。
【解答】解：
（1）由题意和称重法可知，石块受到的浮力：；
（2）石块受到的浮力，石块的重力不变，拉出水面过程中测力计示数越来越大，则石块受到的浮力越来越小，而拉出水面过程中浸入水中的体积减小，说明浮力的大小与石块浸入水中的体积有关；
故答案为：（1）0.6；（2）排开液体的体积。
【点评】本题考查了浮力的计算、实验现象分析等，知道实验原理、应用控制变量法分析图示实验即可正确解题。
34．（3分）小龙想利用一块电压表和已知的电阻测量电阻的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图所示。小龙设计的实验电路的要求是：只闭合开关和时，电压表测量的是电阻两端的电压；只闭合开关和时，电压表测量的是电源两端的电压。
（1）请你根据小龙的设计要求只添加一根导线完成如图所示实验电路的连接；
（2）请你用、和表示出，　　。

【分析】（1）两电阻串联，开关控制整个电路、串联后与并联，因此将电压表的负接线柱与和相连的接线柱连接即可；
（2）根据欧姆定律的变形公式进行分析；已知的阻值和两端的电压，利用求出电路中的电流，又已知电源电压根据串联电路电压的特点求出两端的电压，最后写出其表达式即可。
【解答】解：（1）使电压表负接线柱与左端接线柱相连（或右端接线柱相连）；如图所示


（2）通过中的电流为：，
两端的电压为：，
的表达式为：

故答案为：。
【点评】本题考查学生识别电路和设计电路的能力，会根据要求连接实物电路，并会熟练应用欧姆定律。
35．（3分）探究利用动滑轮提升重物，“动滑轮的机械效率跟动滑轮所受重力是否有关？”的实验时，小明选用带横杆的铁架台、刻度尺、弹簧测力计、细绳，另外还有钩码一盒、质量不等的滑轮2个，滑轮的轮与轴之间的摩擦很小，可忽略不计。
（1）以下是他的部分实验步骤，请你帮他补充完整：
①用调好的弹簧测力计分别测出对一个钩码的拉力、一个动滑轮所受的重力，分别用、表示。如图所示组装实验器材，用弹簧测力计　竖直向上匀速　拉绳子自由端，绳子自由端所受拉力用表示，绳子自由端移动的距离用表示，钩码上升的高度用表示。用弹簧测力计测出，用刻度尺分别测出、．并把测量数据记录在表格中；
②用弹簧测力计测出另一动滑轮所受重力，保证　　不变，仿照步骤①分别测量对应的、、、、．并把测量数据记录在表格中。
（2）利用公式，计算两次实验动滑轮的机械效率，由　　（选填“”或“” ，可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。
（3）实验记录表






















【分析】（1）①用弹簧测力计竖直向上匀速拉绳子自由端；
③根据机效率的公式回答；
（2）根据实验目的分析；
【解答】解：（1）①用弹簧测力计竖直向上匀速拉绳子自由端，系统处于平衡状态，此时测力计的示数与拉力大小才相等；
②用弹簧测力计测出另一动滑轮所受重力，保证 钩码所受重力不变，仿照步骤①分别测量对应的、、、、．并把测量数据记录在表格中。
（2）动滑轮的机械效率：，动滑轮重不同，不同，故不等；可以得出“动滑轮的机械效率跟动滑轮所受重力有关”。
故答案为：（1）①竖直向上匀速；②钩码所受重力；（2）
【点评】本题动滑轮的机械效率与动滑轮所受重力有关。考查实验注意事项、控制变量法的运用、机械效率的表达式。
四、科普阅读题（共4分，每小题4分）
36．（4分）通过以下材料的阅读完成36、37题
送嫦娥五号上月球
月球探测器听起来有点神秘，也很遥远。但对于天天从事相关工作的科技工作者而言，它其实也很普通。简单说，就是选择月球作为探测对象，设计一架机器，去实现一个特定的任务目标比如嫦娥一号，它的目标就是去环绕月球，并在绕月飞行的过程中拍摄月球的照片，对月面进行遥感探测；而嫦娥三号就是要到月面去实现软着陆，就近对月球表面进行科学探测；我现在正在做的嫦娥五号，则是要到月球表面去取一些样品，把这些样品带回到地球的实验室开展相应的科学研究。
作为月球探测器，为了让它完成预定的任务，它会像一颗普通的人造地球卫星（比如东方红一号），或者是载人飞船（比如神舟五号）这样，经历设计、生产、制造、装配、测试、发射和在轨飞行等等过程。因为月球和地球不同，所以，在这个过程中，有些地方又和普通的地球卫星或载人飞船不同，比如，一些针对月球特点的特殊设计。
说到月球的特别之处，最容易让大家想到的就是月球的特殊环境：月球表面几乎是真空的，表面还有无处不在的月尘颗粒，大小都有，最小的只有几个微米，比还要细微。
这些月尘颗粒虽然细小，但对于月球探测器的设计影响却非常大。如果它们附着在太阳电池表面，会降低太阳电池片进行光电转换的效率，造成探测器供电不足。如果大量月尘附着在探测器的表面，会改变表面的热特性，妨碍我们对探测器的温度进行精确的控制。如果月尘进入了运动机构的核心部位，比如齿轮、轴承，有可能会使机构卡死，导致整个任务失败。
所以，在设计月球探测器时，必须要针对月尘做特殊设计。比如，在设计一些重要构件时，一定要采用密封设计，不能让月尘在任何条件下进入这些机构的核心部位。还有太阳翼，为了避免月尘污染太阳翼上的电池片，我们会在着陆之前将太阳翼收拢起来，将有太阳电池线的那一面向内，这样在月球软着陆的过程中，激起的月尘就会比较少地、甚至尽可能不落到太阳电池片表面，从而降低相应的风险。
其实，早在十多年前，印度和日本同时跟我们开始研制月球软着陆任务，到现在他们还没有发射，而我们的嫦娥四号已经发射成功，并且在月球背面着陆了。毫不夸张地说，我国的探月工程虽然起步晚，但我们无论在数量还是质量上，在全世界都是领先的。作为一名新时代中学生，内心深处感到无比自豪，对我国探月工程所取得的成就感到非常骄傲。
（1）月球表面几乎是真空的，表面还有无处不在的月尘颗粒。飞船着陆时，月尘颗粒会扬起，如果它们附着在太阳电池表面，会降低　太阳电池片进行光电转换　效率。
（2）针对月尘可能造成的危害，工程技术人员对月球探测器采取了哪些特殊设计？（至少写出两点）
【分析】认真阅读题目提供的材料，根据材料信息进行解答。
【解答】解：
（1）月球表面几乎是真空的，表面还有无处不在的月尘颗粒，大小都有，最小的只有几个微米，比还要细微，这些月尘颗粒虽然细小，但对于月球探测器的设计影响却非常大，如果它们附着在太阳电池表面，会降低太阳电池片进行光电转换的效率，造成探测器供电不足；
（2）在设计月球探测器时，必须要针对月尘做特殊设计，比如，在设计一些重要构件时，一定要采用密封设计，不能让月尘在任何条件下进入这些机构的核心部位；还有太阳翼，为了避免月尘污染太阳翼上的电池片，我们会在着陆之前将太阳翼收拢起来，将有太阳电池线的那一面向内，这样在月球软着陆的过程中，激起的月尘就会比较少地、甚至尽可能不落到太阳电池片表面，从而降低相应的风险。
故答案为：（1）太阳电池片进行光电转换；（2）①在设计一些重要构件时，一定要采用密封设计；②月球探测器着陆之前将太阳翼收拢起来。
【点评】此题考查了我们对月球环境的了解，渗透了情感态度价值观，是一道基础题，难度不大。
五、计算题（共7分，38题3分、39题4分）
37．（3分）如图所示闭合开关，断开开关，电流表的示数为；闭合开关、，电流表测量示数为，定值电阻的阻值为。
求：
（1）电源电压；
（2）电阻的阻值。

【分析】由电路图可知，两电阻并联，电流表测干路电流。根据并联电路的电流特点求出通过的电流，再根据并联电路的电压特点和欧姆定律求出的阻值。
【解答】解：
（1）闭合开关，断开开关，电路只有电阻工作，电流表测量通过电阻的电流，
闭合开关、，两电阻并联，电流表测量干路电流，
因并联电路中干路电流等于各支路电流之和，
所以，通过定值电阻的电流：
，
因并联电路中各支路两端的电压相等，
所以电源电压为：；
（2）由可得，定值电阻的阻值：
。
答：（1）电源电压为；
（2）电阻的阻值。
【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道基础题目。
38．（4分）将一盛有水的圆柱形容器置于水平桌面上。用细线拴一重为的小球，将小球浸没在水中，细线对小球的拉力为，如图所示。已知：小球的体积为，密度为，取。
求：（1）小球完全浸没在水中时，所受浮力的大小；
（2）细线对小球的拉力为的大小

【分析】（1）小球完全浸没在水中时，排开水的体积与自身体积相等，利用计算所受浮力；
（2）利用、求出小球的重力，对小球进行受力分析，然后按照力的合成计算细线对小球的拉力。
【解答】解：
（1）小球完全浸没在水中时，则，
则所受浮力的大小为：
；
（2）根据、可得小球的重力：
，
对小球进行受力分析可知，小球在竖直向下的重力、拉力和竖直向上的浮力作用下保持静止，
故细线对小球的拉力为：
。
答：（1）小球完全浸没在水中时，所受浮力的大小为；
（2）细线对小球的拉力为的大小为。
【点评】此题考查浮力和拉力的计算，关键是知道小球完全浸没在水中时，排开水的体积与自身体积相等，难点是对小球进行正确的受力分析。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2020/11/24 23:57:58；用户：初中物理+常青春；邮箱：younzx10@xyh.com；学号：37084883
