初中第十五章 电功和电热综合与测试单元测试综合训练题
展开
这是一份初中第十五章 电功和电热综合与测试单元测试综合训练题，文件包含第15章电功和电热单元测试卷B卷提优篇解析版doc、第15章电功和电热单元测试卷B卷提优篇原卷版doc等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

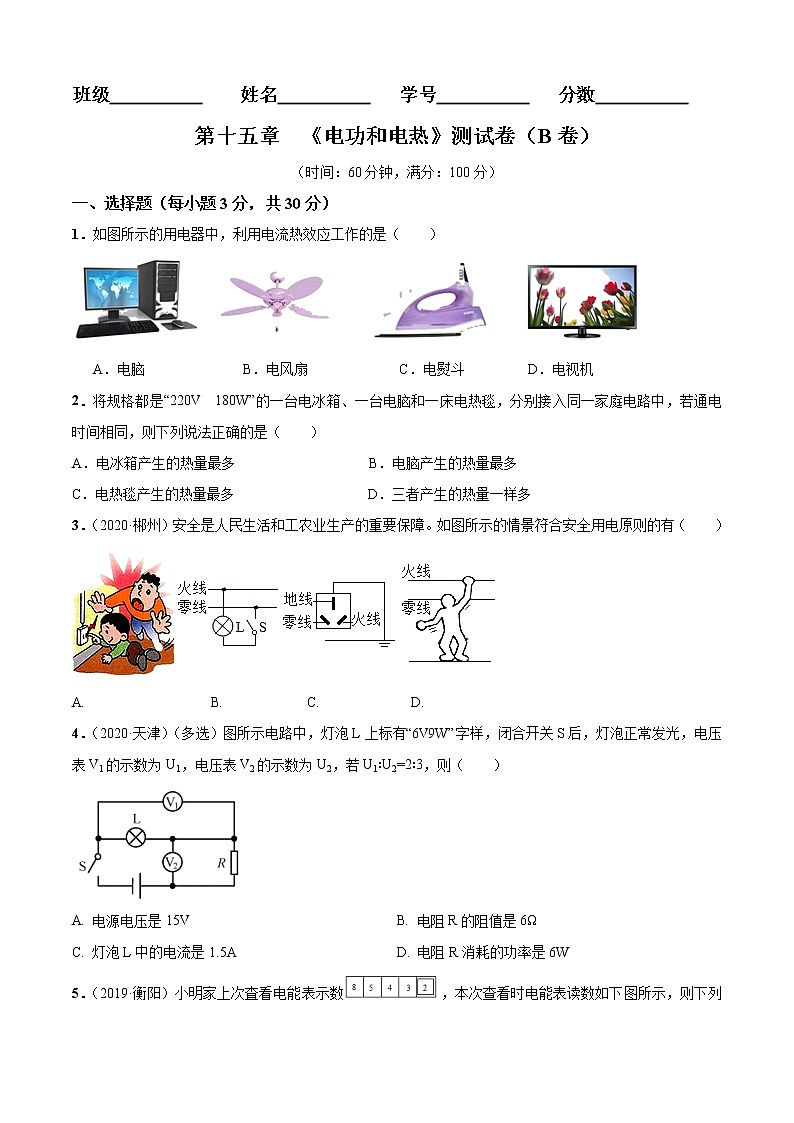

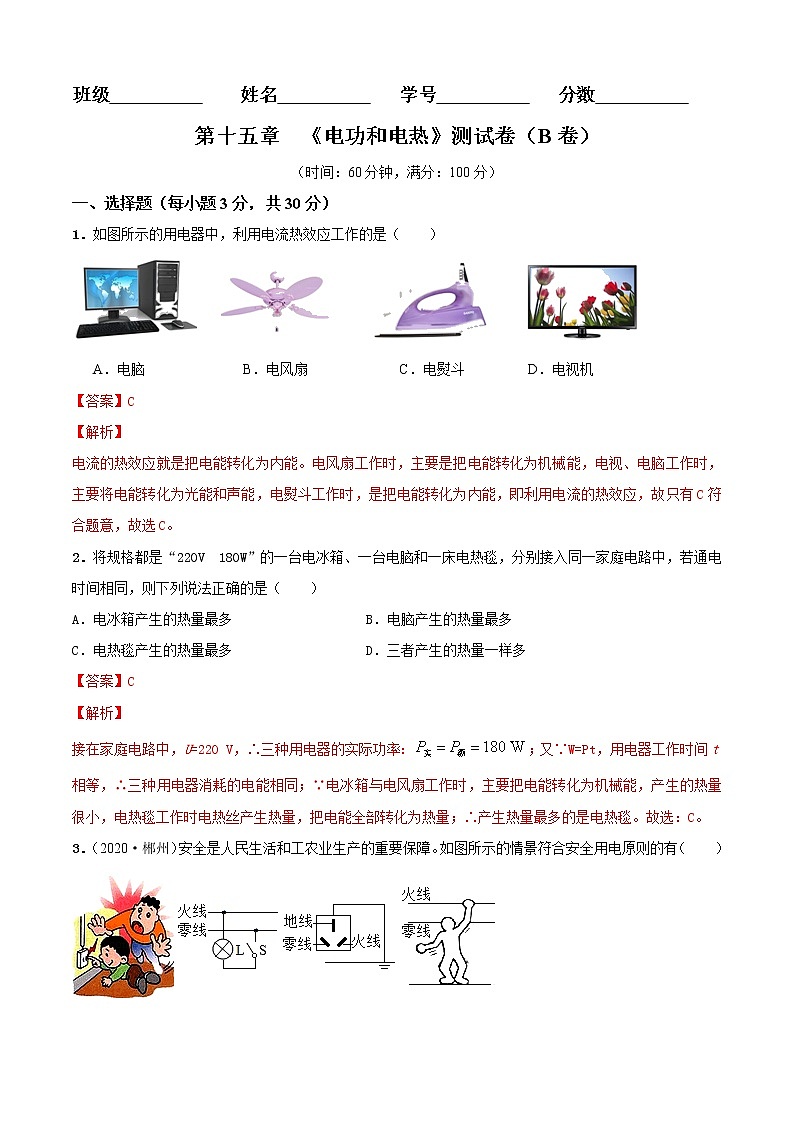

班级 姓名 学号 分数
第十五章 《电功和电热》测试卷（B卷）
（时间：60分钟，满分：100分）
一、选择题（每小题3分，共30分）
1．如图所示的用电器中，利用电流热效应工作的是（ ）
A．电脑 B．电风扇 C．电熨斗 D．电视机
【答案】C
【解析】
电流的热效应就是把电能转化为内能。电风扇工作时，主要是把电能转化为机械能，电视、电脑工作时，主要将电能转化为光能和声能，电熨斗工作时，是把电能转化为内能，即利用电流的热效应，故只有C符合题意，故选C。
2．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
【解析】
接在家庭电路中，U=220 V，∴三种用电器的实际功率：；又∵W=Pt，用电器工作时间t相等，∴三种用电器消耗的电能相同；∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；∴产生热量最多的是电热毯。故选：C。
3．（2020·郴州）安全是人民生活和工农业生产的重要保障。如图所示的情景符合安全用电原则的有（ ）
A. B. C. D.
【答案】C
【解析】
A．小孩将手指塞进插座，容易接触火线引起触电，故A不符合题意；
B．电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，开关接在灯泡和火线之间，故B不符合题意；
C．三孔插座的接法：左孔接零线，右孔接火线，中间插孔必须接地，防止发生触电事故，故C符合题意；
D．站在地上只接触火线，这时电流会通过人体流入大地，也会形成触电，不安全，故D不符合题意。
故选C。
4．（2020·天津）图所示电路中，灯泡L上标有“6V9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2，若U1∶U2=2∶3，则（ ）
A. 电源电压是15V B. 电阻R的阻值是6Ω
C. 灯泡L中的电流是1.5A D. 电阻R消耗的功率是6W
【答案】ABC
【解析】
A．由电路图知，灯泡L与电阻R串联，电压表V1测灯泡L两端的电压，V2测电阻R的电压，闭合开关后，灯泡正常发光，则灯泡两端的电压U1为6V，而U1∶U2=2∶3，所以电阻两端的电压U2=9V
那么电源电压U=U1+U2=6V+9V=15V
故A符合题意；
BC．闭合开关后，灯泡正常发光，则电路中的电流
电阻R的阻值故BC符合题意；
D．电阻R消耗的功率P=U2I=9V×1.5A=13.5W
故D不符合题意。故选ABC。

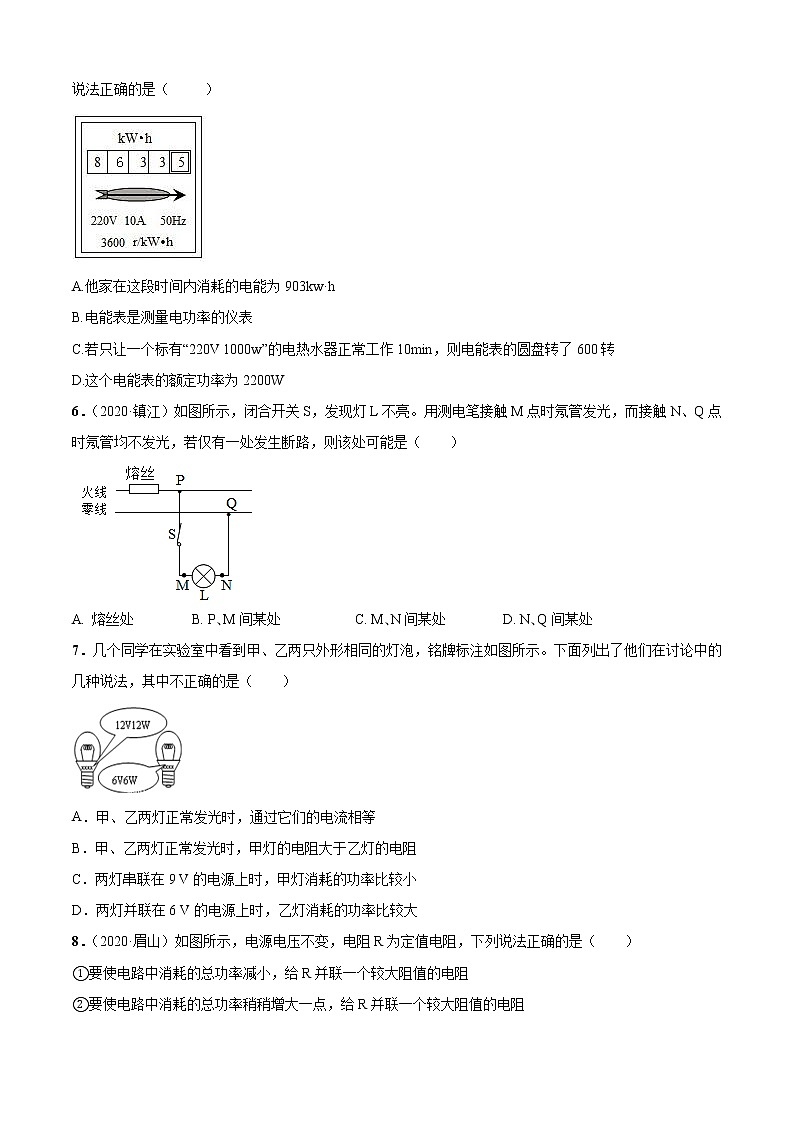

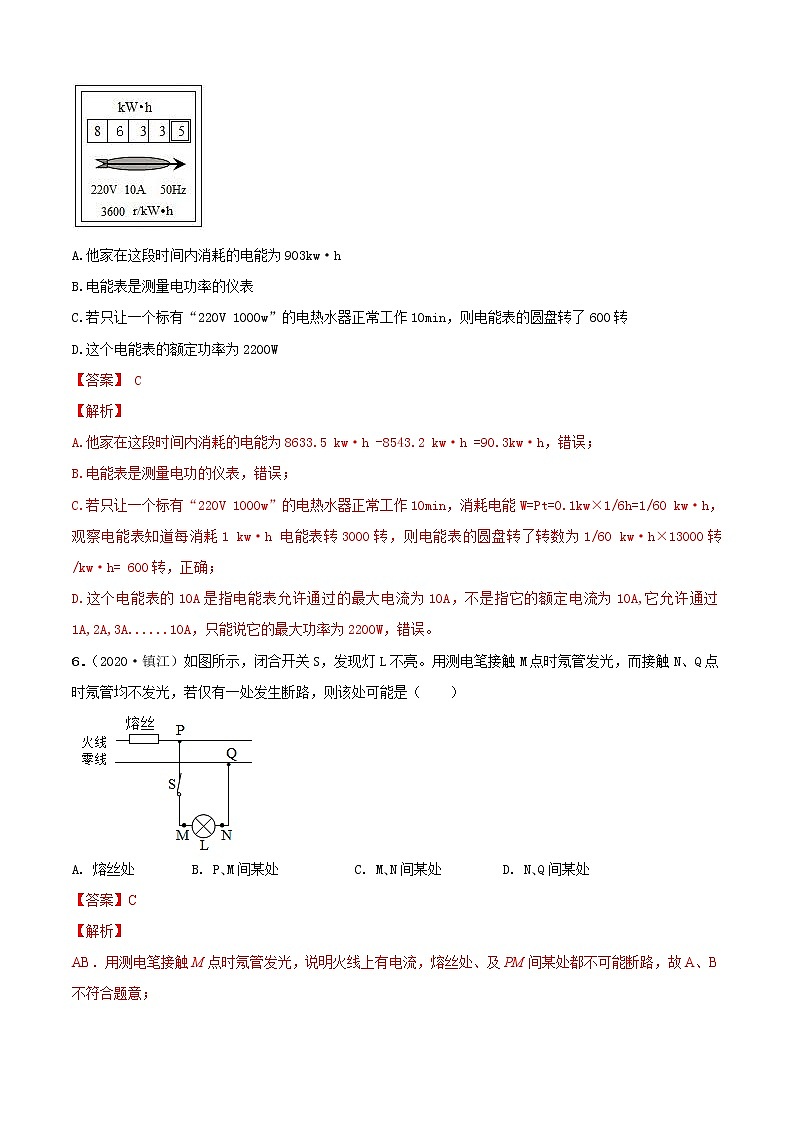

5．（2019·衡阳）小明家上次査看电能表示数，本次查看时电能表读数如下图所示，则下列说法正确的是（ ）
A.他家在这段时间内消耗的电能为903kw·h
B.电能表是测量电功率的仪表
C.若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D.这个电能表的额定功率为2200W
【答案】 C
【解析】
A.他家在这段时间内消耗的电能为8633.5 kw·h -8543.2 kw·h =90.3kw·h，错误；
B.电能表是测量电功的仪表，错误；
C.若只让一个标有“220V 1000w”的电热水器正常工作10min，消耗电能W=Pt=0.1kw×1/6h=1/60 kw·h，观察电能表知道每消耗1 kw·h 电能表转3000转，则电能表的圆盘转了转数为1/60 kw·h×13000转/kw·h= 600转，正确；
D.这个电能表的10A是指电能表允许通过的最大电流为10A，不是指它的额定电流为10A,它允许通过1A,2A,3A......10A，只能说它的最大功率为2200W，错误。
6．（2020·镇江）如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（ ）
A. 熔丝处 B. P､M间某处 C. M､N间某处 D. N､Q间某处
【答案】C
【解析】
AB．用测电笔接触M点时氖管发光，说明火线上有电流，熔丝处、及PM间某处都不可能断路，故A、B不符合题意；
C．接触N、Q点时氖管均不发光，M､N间某处发生断路可满足题意要求，故C符合题意；
D．若N､Q间某处发生断路，则接触N点时氖管可以发光，故D不符合题意。
故选C。
7．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示。下面列出了他们在讨论中的几种说法，其中不正确的是（ ）
A．甲、乙两灯正常发光时，通过它们的电流相等
B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C．两灯串联在9 V的电源上时，甲灯消耗的功率比较小
D．两灯并联在6 V的电源上时，乙灯消耗的功率比较大
【答案】C
【解析】
A、两灯泡正常工作时，通过的电流分别为：，，可见，两灯泡正常发光时的电流相等，故A正确；B、两灯泡正常发光时的电阻分别为：，，可见甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻，故B正确；C、两灯串联在9 V电源上时，流过它们的电流I相等，由P=I2R知，R越大，P越大，因为R甲＞R乙，所以甲灯消耗的功率比较大，故C错误。D、两灯泡并联在6 V的电源上时，两灯的电压相等，由可知，R越小，P越大，因为R甲＞R乙，所以此时乙灯消耗的功率比较大，故D正确；故选：C。
8．（2020·眉山）如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（ ）
①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻
②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻
③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一
④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。若换上一个“6V 3W”的灯泡与R串联，则此灯泡消耗的实际功率一定小于3W
A．①② B．②④ C．①③ D．③④
【答案】B
【解析】
由电路图可知，电路为定值电阻R的简单电路。
①②电源电压一定，由P＝UI＝可知，要使电路中消耗的总功率减小，应增大电路中的总电阻，
因串联电路中总电阻大于任何一个分电阻、并联电路的总电阻小于任何一个分电阻，
所以，应给R串联一个电阻，故①错误；
同理可知，要使电路中消耗的总功率稍稍增大一点，应使电路中的总电阻稍稍减小一些，应给R并联一个较大阻值的电阻，故②正确；
③如果给R并联一个等值电阻，电路的总电阻变为原来的一半，
由Q＝W＝UIt＝t可知，此电路在相同的时间内产生的热量为原来的2倍，故③错误；
④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光（其电压恰好为6V），若换上一个“6V 3W”的灯泡与R串联，
由P＝UI＝的变形式R＝可知，“6V 3W”的灯泡电阻较小，
由串联电路的分压特点可知，“6V 3W”灯泡两端分得的电压变小，即小于6V，此灯泡消耗的实际功率一定小于其额定功率3W，故④正确。
综上可知，②④正确。
故选：B。

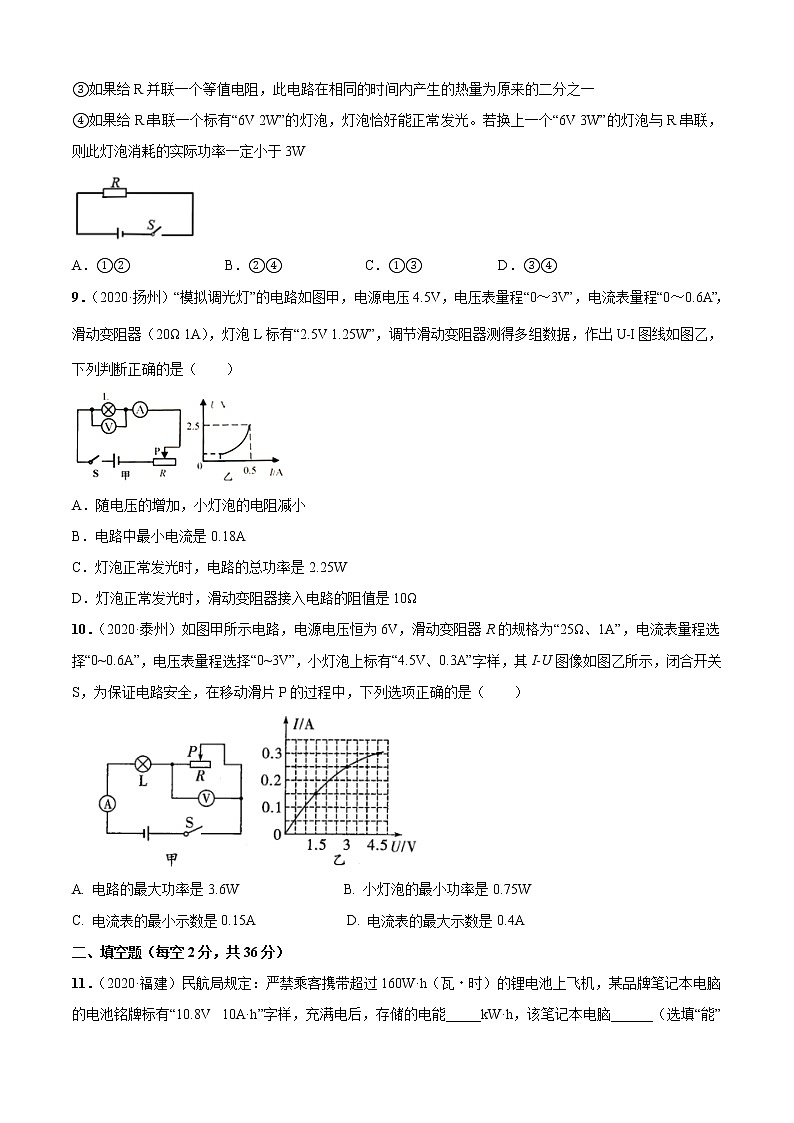

9．（2020·扬州）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（ ）
A．随电压的增加，小灯泡的电阻减小
B．电路中最小电流是0.18A
C．灯泡正常发光时，电路的总功率是2.25W
D．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω
【答案】C
【解析】
A、灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，由图乙知，随电压的增大，通过灯的电流变大，灯的功率变大，灯丝的温度升高，灯的电阻变大，A错误；
B、根据图乙知，当灯的电压为额定电压2.5V时，灯的额定电流为：IL＝0.5A，由欧姆定律，灯正常发光时的电阻：RL＝＝＝5Ω；
变阻器连入电路的电阻越大，电压表示数越小，电流表示越小，根据P＝UI，灯的实际功率越小，灯丝的温度越低，灯的电阻越小，即灯电压小于2.5V时，灯的电阻小于5Ω
根据欧姆定律和串联电阻的规律，当变阻器连入电路的电阻最大时，电路的电流大于：
I＝＝＝0.18A，B错误；
C、灯泡正常发光时，电路的总功率是：P＝UIL＝4.5V×0.5A＝2.25W，C正确；
D、根据串联电路的规律及欧姆定律，灯泡正常发光时，滑动变阻器接入电路的阻值：
R滑＝＝＝4Ω，D错误。
故选：C。
10．（2020·泰州）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A. 电路的最大功率是3.6W B. 小灯泡的最小功率是0.75W
C. 电流表的最小示数是0.15A D. 电流表的最大示数是0.4A
【答案】B
【解析】
AD．由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；题意可知，为保证电路安全，电路中允许通过的最大电流是0.3A，即电流表的最大示数是0.3A，电路的最大功率是
故AD错误；
BC．由串联电路的分压特点可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大时，灯泡两端的电压最小，而且此时流过小灯泡的电流也最小，即电流表的示数最小；即当电压表的示数为3V时，小灯泡的电功率最小，此时小灯泡两端的电压为
由图乙可知，此时流过小灯泡的最小电流是0.25A，小灯泡的最小功率是
故B正确；C错误。故选B。
二、填空题（每空2分，共36分）
11．（2020·福建）民航局规定：严禁乘客携带超过160W·h（瓦・时）的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有“10.8V 10A·h”字样，充满电后，存储的电能_____kW·h，该笔记本电脑______（选填“能”或“不能”）带上飞机。
【答案】 (1). 0.108；(2). 能。
【解析】
充满电后，存储的电能：W=UIt=10.8×10×10-3kW×1h=0.108kW·h；
飞机上允许携带锂电池的电能：W最大=160W·h=0.16kW·h，
W＜W最大
该笔记本电脑能带上飞机。
12．（2020·吉林）如图是某电热水壶铭牌上的部分信息。该电热水壶在额定电压下工作100s。消耗的电能是 J；它是利用电流的 效应工作的。
【答案】1.5×105；热。
【解析】①由铭牌信息知，电热水壶的额定功率为1500W，
由P＝得，该电热水壶消耗的电能：
W＝Pt＝1500W×100s＝1.5×105J；
②电热水壶的工作部分是发热体，它是利用电流的热效应工作的。
故答案为：1.5×105；热。
13.（2020·盐城）月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过______W，用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁______次。若上月底电能表示数为1877.6kW·h，则本月消耗的电能为______kW·h。
【答案】 (1). 8800；(2). 160；(3). 140；
【解析】
由图可知，通过电能表的最大电流为40A，小明家中用电器正常使用的总功率的最大值P最大=UI最大=220V×40A=8800W
用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁的次数
3200imp/(kW·h)×0.5kW·h=1600imp
由图可知，电能表的示数为2017.6kW·h，本月消耗的电能
W=2017.6kW·h-1877.6kW·h=140kW·h
14．（2020·龙东） 将分别标有“6V 6W“和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端， 灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝ 。（忽略温度对灯丝电阻的影响）
【答案】甲；1：2。
【解析】
（1）由P＝可得，两灯的电阻分别为：
R甲＝＝＝6Ω，R乙＝＝＝3Ω，
若两灯串联，因串联电路中电流处处相等，R甲＞R乙，由P＝I2R可得P甲实＞P乙实，所以甲灯比乙灯更亮；
（2）若并联接在该电源两端，并联电路中各支路两端电压相等，即U并甲＝U并乙，
由P＝UI＝可得，两灯消耗的功率之比：
P并甲：P并乙＝：＝×＝＝＝。
故答案为：甲；1：2。
15．（2020·湘潭）如图所示，“2.5V 0.3A“和“3.8V 0.3A”的两只小灯泡 （选填“串联”或“并联”）在电路中，闭合开关后，观察到“3.8V”的小灯泡比“2.5V”的小灯泡亮，说明“3.8V”小灯泡的实际功率比“2.5V”小灯泡的实际功率 （选填“大”或“小”）。
【答案】串联；大。
【解析】
如图所示，“2.5V 0.3A“和“3.8V 0.3A”的两只小灯泡逐个依次连接，即两灯泡串联在电路中；
闭合开关后，观察到“3.8V”的小灯泡比“2.5V”的小灯泡亮，因灯泡的亮度由灯泡的实际功率决定，则说明“3.8V”小灯泡的实际功率比“2.5V”小灯泡的实际功率大。
故答案为：串联；大。
16．家里某用电器发生短路,熔丝立即熔断,用下列方法进行检测,如图所示,断开所有用电器的开关,用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联,然后只闭合S、S1,若L正常发光说明L1__ _；只闭合S、S2,若L发出暗红色的光(发光不正常),说明L2__ _(选填“正常”“短路”或“断路”).通常人体安全电压不高于_ __V，生活中要注意用电安全。
【答案】短路；正常；36.
【解析】
家用电器工作电压为220V,将一个普通的白炽灯L与那个熔断的熔丝并联,如图所示闭合闸刀开关,然后逐个合上各用电器的开关,若发现校验灯发出暗红色的光 (发光不正常),此校验灯电压应小于220V,则此时应该是检验灯泡与另一电阻(如另一灯泡)串联接在火线与零线之间，故该支路没有短路，故正常；
当检验灯泡正常发光时,该灯泡两端的电压应为220V,则此时一定是灯泡L1发生了短路。
经验表明，对于人体的安全电压是不高于36V的电压。
17.（2019·威海）图甲是某新型电饭锅的简化电路图。R0为15Ω的定值电阻，其阻值不受温度影响。RT是热敏电阻，其阻值随温度的变化规律如图乙所示。由图象可知，当RT的温度从30℃升高到130℃的过程中，电路总功率的变化规律是： ；当RT的温度达到100℃时，RT的功率为 W。
答：先增大后减小；640。
解：（1）由图乙知，随着温度的升高，热敏电阻RT的电阻先变小，到100℃电阻达到最小，然后随温度的升高电阻又逐渐增大，根据P＝知，在总电压一定时，电路总功率先增大，后减小；
（2）由图象可知，当RT的温度达到100℃时，RT的阻值为40Ω，
由图甲知，RT与R0串联，
则温度100℃时，电饭锅的电流：I＝＝＝4A，
此时RT的功率为：PT＝I2RT＝（4A）2×40Ω＝640W。
故答案为：先增大后减小；640。
18.（2019·成都A卷）如图甲是一种家用电器，图乙是其简化的电路图，已知R1＜R2，电暖器的部分参数如表中所示。闭合开关S，要让电器处于第二档工作，则应再将开关 闭合；若电暖器在第二档正常工作10min，则产生的热量是 J．
额定电源
220V
功率选择
一档950W
二档1150W
三档2100W
【答案】S1；6.9×105。
【解析】由题可知，R1＜R2；
闭合开关S、S2时，R2单独接入电路，电路中电阻最大，根据P＝可知，功率最小，电暖器处于第一档；
闭合开关S、S1时，R1单独接入电路，电路电阻较大，根据P＝可知，功率较大，电暖器处于第二档；
闭合开关S、S1、S2时，R1、R2并联，电路中电阻最小，根据P＝可知，功率最大，电暖器处于第三档；
工作时间t＝10min＝600s，
电暖器在第二档正常工作10min产生的热量：
Q＝W＝P2t＝1150W×600s＝6.9×105J。
三、解答题（共5小题，共34分）
19．（2分）（2020·苏州）如图，请把节能灯正确接人到家庭电路中。
【答案】
【解析】
灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
20．（6分）（2020·长沙）在如图所示的电路中，电源电压可以调节，调节电源电压为4V，闭合开关S，电流表A、A1的示数分别为1.2A和0.8A。
（1）求此时通过电阻R2的电流；
（2）求电阻R2的阻值；
（3）重新调节电源电压后，闭合开关S，电流表A1的示数为1.2A，求1min内电流通过电阻R2产生的热量。
【答案】（1）此时通过电阻R2的电流为0.4A；
（2）电阻R2的阻值为10Ω；
（3）1min内电流通过电阻R2产生的热量为216J。
【解析】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）因并联电路中干路电流等于各支路电流之和，
所以，此时通过电阻R2的电流I2＝I﹣I1＝1.2A﹣0.8A＝0.4A；
（2）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电阻R2的阻值R2＝＝＝10Ω；
（3）电阻R1的阻值R1＝＝＝5Ω，
重新调节电源电压后，闭合开关S，电流表A1的示数为1.2A，
则电源的电压U′＝I1′R1＝1.2A×5Ω＝6V，
1min内电流通过电阻R2产生的热量：
Q2＝W2＝t＝×60s＝216J。
答：（1）此时通过电阻R2的电流为0.4A；
（2）电阻R2的阻值为10Ω；
（3）1min内电流通过电阻R2产生的热量为216J。
21.（6分）（2020·苏州）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
【答案】（1）灯泡L的额定电流为0.5A；
（2）定值电阻R1的阻值为12Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
【解析】
（1）灯泡L规格为“6V 3W”，是指额定电压为6V、额定功率为3W。
由P＝UI可得灯泡L的额定电流：I额＝＝＝0.5A；
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：R1＝＝＝12Ω；
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，
由P＝UI可知：R2两端的电压、灯L两端电压之比：U2：UL′＝2：1，
因为U2+UL′＝U＝6V，所以R2两端的电压为4V、灯L两端电压为2V，
由图乙可知此时通过灯的电流，即电路中的电流：I′＝0.25A，
滑动变阻器连入的电阻：R2＝＝＝16Ω。
答：（1）灯泡L的额定电流为0.5A；
（2）定值电阻R1的阻值为12Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
22.（8分）在研究电流产生的热量与哪些因素有关的实验中：
（1）如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝R1、R2（R1
（3）在研究电流产生的热量与电流的关系时，将一段导线与电阻丝R2并联，通电10s，左侧U型管中液面高度的变化比（2）中左侧U型管中液面高度变化 （选填“大”或“小”）。
【答案】(1)电流；电阻丝产生的热量的多少；(2)电阻；(3)大。
【解析】
（1）电路串联能保证电流大小相等;实验运用了转换法，将想观察的“产生热量多少”通过气体的热胀冷缩转换成了“U形管两端液面高度差的变化”。
（2）实验中控制的变化量只有电阻大小不同，而目的就是为了使电压相同情况下电流大小
不同，实验证明电流大小确实对产生热量的多少有所影响
（3）当R2并联了一个电阻后，干路的总电流增大了，因此通过R1的电流也増大了，相同
时间产生的热量变多，液面高度变化变大
23.（12分）（2020·阜新）在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
(1)以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）______；
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；
(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______W；
(4)第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；
(5)第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。（用U额、I1、I2表示）
【答案】(1). ； (2). 没有将电流表的指针调零（电流表的指针没有调零）；(3). 0.5；(4). 灯丝电阻随着温度的升高而增大； (5). 0.25； (6). U额(I2-I1)；
【解析】
(1)滑片向左移动时小灯泡变亮，说明电路中电流变大，变阻器连入电路的电阻变小，滑动变阻器接左下接线柱，如图所示：
闭合开关前电流表的指针指在零刻度线的左侧，说明电流表使用前没有将指针调零。
(3)由图丙可知，小灯泡在额定电压下的电流为0.2A，小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
(4)由欧姆定律可知电压表和电流表示数的比值等于灯泡的阻值，因为灯丝电阻随着温度的升高而增大，所以电压表与电流表示数的比值变大。
(5)①先闭合开关S、S1，断开S2，电阻R2和灯泡并联，由并联电路电压的规律可知灯泡两端的电压等于电阻R2两端的电压，调节滑动变阻器，使R0两端的电压等于灯泡的额定电压，即电流表的示数为I1==0.25A
②保持滑片P的位置不变，闭合开关S、S2，断开S1，电阻R2和灯泡并联，电流表测量干路中的电流，通过灯泡的电流I额=I2-I1
灯泡的额定功率P额=U额I额=U额(I2-I1)
班级 姓名 学号 分数
第十五章 《电功和电热》测试卷（B卷）
（时间：60分钟，满分：100分）
一、选择题（每小题3分，共30分）
1．如图所示的用电器中，利用电流热效应工作的是（ ）
A．电脑 B．电风扇 C．电熨斗 D．电视机
【答案】C
【解析】
电流的热效应就是把电能转化为内能。电风扇工作时，主要是把电能转化为机械能，电视、电脑工作时，主要将电能转化为光能和声能，电熨斗工作时，是把电能转化为内能，即利用电流的热效应，故只有C符合题意，故选C。
2．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
【解析】
接在家庭电路中，U=220 V，∴三种用电器的实际功率：；又∵W=Pt，用电器工作时间t相等，∴三种用电器消耗的电能相同；∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；∴产生热量最多的是电热毯。故选：C。
3．（2020·郴州）安全是人民生活和工农业生产的重要保障。如图所示的情景符合安全用电原则的有（ ）
A. B. C. D.
【答案】C
【解析】
A．小孩将手指塞进插座，容易接触火线引起触电，故A不符合题意；
B．电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，开关接在灯泡和火线之间，故B不符合题意；
C．三孔插座的接法：左孔接零线，右孔接火线，中间插孔必须接地，防止发生触电事故，故C符合题意；
D．站在地上只接触火线，这时电流会通过人体流入大地，也会形成触电，不安全，故D不符合题意。
故选C。
4．（2020·天津）图所示电路中，灯泡L上标有“6V9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2，若U1∶U2=2∶3，则（ ）
A. 电源电压是15V B. 电阻R的阻值是6Ω
C. 灯泡L中的电流是1.5A D. 电阻R消耗的功率是6W
【答案】ABC
【解析】
A．由电路图知，灯泡L与电阻R串联，电压表V1测灯泡L两端的电压，V2测电阻R的电压，闭合开关后，灯泡正常发光，则灯泡两端的电压U1为6V，而U1∶U2=2∶3，所以电阻两端的电压U2=9V
那么电源电压U=U1+U2=6V+9V=15V
故A符合题意；
BC．闭合开关后，灯泡正常发光，则电路中的电流
电阻R的阻值故BC符合题意；
D．电阻R消耗的功率P=U2I=9V×1.5A=13.5W
故D不符合题意。故选ABC。
5．（2019·衡阳）小明家上次査看电能表示数，本次查看时电能表读数如下图所示，则下列说法正确的是（ ）
A.他家在这段时间内消耗的电能为903kw·h
B.电能表是测量电功率的仪表
C.若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D.这个电能表的额定功率为2200W
【答案】 C
【解析】
A.他家在这段时间内消耗的电能为8633.5 kw·h -8543.2 kw·h =90.3kw·h，错误；
B.电能表是测量电功的仪表，错误；
C.若只让一个标有“220V 1000w”的电热水器正常工作10min，消耗电能W=Pt=0.1kw×1/6h=1/60 kw·h，观察电能表知道每消耗1 kw·h 电能表转3000转，则电能表的圆盘转了转数为1/60 kw·h×13000转/kw·h= 600转，正确；
D.这个电能表的10A是指电能表允许通过的最大电流为10A，不是指它的额定电流为10A,它允许通过1A,2A,3A......10A，只能说它的最大功率为2200W，错误。
6．（2020·镇江）如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（ ）
A. 熔丝处 B. P､M间某处 C. M､N间某处 D. N､Q间某处
【答案】C
【解析】
AB．用测电笔接触M点时氖管发光，说明火线上有电流，熔丝处、及PM间某处都不可能断路，故A、B不符合题意；
C．接触N、Q点时氖管均不发光，M､N间某处发生断路可满足题意要求，故C符合题意；
D．若N､Q间某处发生断路，则接触N点时氖管可以发光，故D不符合题意。
故选C。
7．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示。下面列出了他们在讨论中的几种说法，其中不正确的是（ ）
A．甲、乙两灯正常发光时，通过它们的电流相等
B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C．两灯串联在9 V的电源上时，甲灯消耗的功率比较小
D．两灯并联在6 V的电源上时，乙灯消耗的功率比较大
【答案】C
【解析】
A、两灯泡正常工作时，通过的电流分别为：，，可见，两灯泡正常发光时的电流相等，故A正确；B、两灯泡正常发光时的电阻分别为：，，可见甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻，故B正确；C、两灯串联在9 V电源上时，流过它们的电流I相等，由P=I2R知，R越大，P越大，因为R甲＞R乙，所以甲灯消耗的功率比较大，故C错误。D、两灯泡并联在6 V的电源上时，两灯的电压相等，由可知，R越小，P越大，因为R甲＞R乙，所以此时乙灯消耗的功率比较大，故D正确；故选：C。
8．（2020·眉山）如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（ ）
①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻
②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻
③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一
④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。若换上一个“6V 3W”的灯泡与R串联，则此灯泡消耗的实际功率一定小于3W
A．①② B．②④ C．①③ D．③④
【答案】B
【解析】
由电路图可知，电路为定值电阻R的简单电路。
①②电源电压一定，由P＝UI＝可知，要使电路中消耗的总功率减小，应增大电路中的总电阻，
因串联电路中总电阻大于任何一个分电阻、并联电路的总电阻小于任何一个分电阻，
所以，应给R串联一个电阻，故①错误；
同理可知，要使电路中消耗的总功率稍稍增大一点，应使电路中的总电阻稍稍减小一些，应给R并联一个较大阻值的电阻，故②正确；
③如果给R并联一个等值电阻，电路的总电阻变为原来的一半，
由Q＝W＝UIt＝t可知，此电路在相同的时间内产生的热量为原来的2倍，故③错误；
④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光（其电压恰好为6V），若换上一个“6V 3W”的灯泡与R串联，
由P＝UI＝的变形式R＝可知，“6V 3W”的灯泡电阻较小，
由串联电路的分压特点可知，“6V 3W”灯泡两端分得的电压变小，即小于6V，此灯泡消耗的实际功率一定小于其额定功率3W，故④正确。
综上可知，②④正确。
故选：B。
9．（2020·扬州）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（ ）
A．随电压的增加，小灯泡的电阻减小
B．电路中最小电流是0.18A
C．灯泡正常发光时，电路的总功率是2.25W
D．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω
【答案】C
【解析】
A、灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，由图乙知，随电压的增大，通过灯的电流变大，灯的功率变大，灯丝的温度升高，灯的电阻变大，A错误；
B、根据图乙知，当灯的电压为额定电压2.5V时，灯的额定电流为：IL＝0.5A，由欧姆定律，灯正常发光时的电阻：RL＝＝＝5Ω；
变阻器连入电路的电阻越大，电压表示数越小，电流表示越小，根据P＝UI，灯的实际功率越小，灯丝的温度越低，灯的电阻越小，即灯电压小于2.5V时，灯的电阻小于5Ω
根据欧姆定律和串联电阻的规律，当变阻器连入电路的电阻最大时，电路的电流大于：
I＝＝＝0.18A，B错误；
C、灯泡正常发光时，电路的总功率是：P＝UIL＝4.5V×0.5A＝2.25W，C正确；
D、根据串联电路的规律及欧姆定律，灯泡正常发光时，滑动变阻器接入电路的阻值：
R滑＝＝＝4Ω，D错误。
故选：C。
10．（2020·泰州）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A. 电路的最大功率是3.6W B. 小灯泡的最小功率是0.75W
C. 电流表的最小示数是0.15A D. 电流表的最大示数是0.4A
【答案】B
【解析】
AD．由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；题意可知，为保证电路安全，电路中允许通过的最大电流是0.3A，即电流表的最大示数是0.3A，电路的最大功率是
故AD错误；
BC．由串联电路的分压特点可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大时，灯泡两端的电压最小，而且此时流过小灯泡的电流也最小，即电流表的示数最小；即当电压表的示数为3V时，小灯泡的电功率最小，此时小灯泡两端的电压为
由图乙可知，此时流过小灯泡的最小电流是0.25A，小灯泡的最小功率是
故B正确；C错误。故选B。
二、填空题（每空2分，共36分）
11．（2020·福建）民航局规定：严禁乘客携带超过160W·h（瓦・时）的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有“10.8V 10A·h”字样，充满电后，存储的电能_____kW·h，该笔记本电脑______（选填“能”或“不能”）带上飞机。
【答案】 (1). 0.108；(2). 能。
【解析】
充满电后，存储的电能：W=UIt=10.8×10×10-3kW×1h=0.108kW·h；
飞机上允许携带锂电池的电能：W最大=160W·h=0.16kW·h，
W＜W最大
该笔记本电脑能带上飞机。
12．（2020·吉林）如图是某电热水壶铭牌上的部分信息。该电热水壶在额定电压下工作100s。消耗的电能是 J；它是利用电流的 效应工作的。
【答案】1.5×105；热。
【解析】①由铭牌信息知，电热水壶的额定功率为1500W，
由P＝得，该电热水壶消耗的电能：
W＝Pt＝1500W×100s＝1.5×105J；
②电热水壶的工作部分是发热体，它是利用电流的热效应工作的。
故答案为：1.5×105；热。
13.（2020·盐城）月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过______W，用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁______次。若上月底电能表示数为1877.6kW·h，则本月消耗的电能为______kW·h。
【答案】 (1). 8800；(2). 160；(3). 140；
【解析】
由图可知，通过电能表的最大电流为40A，小明家中用电器正常使用的总功率的最大值P最大=UI最大=220V×40A=8800W
用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁的次数
3200imp/(kW·h)×0.5kW·h=1600imp
由图可知，电能表的示数为2017.6kW·h，本月消耗的电能
W=2017.6kW·h-1877.6kW·h=140kW·h
14．（2020·龙东） 将分别标有“6V 6W“和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端， 灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝ 。（忽略温度对灯丝电阻的影响）
【答案】甲；1：2。
【解析】
（1）由P＝可得，两灯的电阻分别为：
R甲＝＝＝6Ω，R乙＝＝＝3Ω，
若两灯串联，因串联电路中电流处处相等，R甲＞R乙，由P＝I2R可得P甲实＞P乙实，所以甲灯比乙灯更亮；
（2）若并联接在该电源两端，并联电路中各支路两端电压相等，即U并甲＝U并乙，
由P＝UI＝可得，两灯消耗的功率之比：
P并甲：P并乙＝：＝×＝＝＝。
故答案为：甲；1：2。
15．（2020·湘潭）如图所示，“2.5V 0.3A“和“3.8V 0.3A”的两只小灯泡 （选填“串联”或“并联”）在电路中，闭合开关后，观察到“3.8V”的小灯泡比“2.5V”的小灯泡亮，说明“3.8V”小灯泡的实际功率比“2.5V”小灯泡的实际功率 （选填“大”或“小”）。
【答案】串联；大。
【解析】
如图所示，“2.5V 0.3A“和“3.8V 0.3A”的两只小灯泡逐个依次连接，即两灯泡串联在电路中；
闭合开关后，观察到“3.8V”的小灯泡比“2.5V”的小灯泡亮，因灯泡的亮度由灯泡的实际功率决定，则说明“3.8V”小灯泡的实际功率比“2.5V”小灯泡的实际功率大。
故答案为：串联；大。
16．家里某用电器发生短路,熔丝立即熔断,用下列方法进行检测,如图所示,断开所有用电器的开关,用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联,然后只闭合S、S1,若L正常发光说明L1__ _；只闭合S、S2,若L发出暗红色的光(发光不正常),说明L2__ _(选填“正常”“短路”或“断路”).通常人体安全电压不高于_ __V，生活中要注意用电安全。
【答案】短路；正常；36.
【解析】
家用电器工作电压为220V,将一个普通的白炽灯L与那个熔断的熔丝并联,如图所示闭合闸刀开关,然后逐个合上各用电器的开关,若发现校验灯发出暗红色的光 (发光不正常),此校验灯电压应小于220V,则此时应该是检验灯泡与另一电阻(如另一灯泡)串联接在火线与零线之间，故该支路没有短路，故正常；
当检验灯泡正常发光时,该灯泡两端的电压应为220V,则此时一定是灯泡L1发生了短路。
经验表明，对于人体的安全电压是不高于36V的电压。
17.（2019·威海）图甲是某新型电饭锅的简化电路图。R0为15Ω的定值电阻，其阻值不受温度影响。RT是热敏电阻，其阻值随温度的变化规律如图乙所示。由图象可知，当RT的温度从30℃升高到130℃的过程中，电路总功率的变化规律是： ；当RT的温度达到100℃时，RT的功率为 W。
答：先增大后减小；640。
解：（1）由图乙知，随着温度的升高，热敏电阻RT的电阻先变小，到100℃电阻达到最小，然后随温度的升高电阻又逐渐增大，根据P＝知，在总电压一定时，电路总功率先增大，后减小；
（2）由图象可知，当RT的温度达到100℃时，RT的阻值为40Ω，
由图甲知，RT与R0串联，
则温度100℃时，电饭锅的电流：I＝＝＝4A，
此时RT的功率为：PT＝I2RT＝（4A）2×40Ω＝640W。
故答案为：先增大后减小；640。
18.（2019·成都A卷）如图甲是一种家用电器，图乙是其简化的电路图，已知R1＜R2，电暖器的部分参数如表中所示。闭合开关S，要让电器处于第二档工作，则应再将开关 闭合；若电暖器在第二档正常工作10min，则产生的热量是 J．
额定电源
220V
功率选择
一档950W
二档1150W
三档2100W
【答案】S1；6.9×105。
【解析】由题可知，R1＜R2；
闭合开关S、S2时，R2单独接入电路，电路中电阻最大，根据P＝可知，功率最小，电暖器处于第一档；
闭合开关S、S1时，R1单独接入电路，电路电阻较大，根据P＝可知，功率较大，电暖器处于第二档；
闭合开关S、S1、S2时，R1、R2并联，电路中电阻最小，根据P＝可知，功率最大，电暖器处于第三档；
工作时间t＝10min＝600s，
电暖器在第二档正常工作10min产生的热量：
Q＝W＝P2t＝1150W×600s＝6.9×105J。
三、解答题（共5小题，共34分）
19．（2分）（2020·苏州）如图，请把节能灯正确接人到家庭电路中。
【答案】
【解析】
灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
20．（6分）（2020·长沙）在如图所示的电路中，电源电压可以调节，调节电源电压为4V，闭合开关S，电流表A、A1的示数分别为1.2A和0.8A。
（1）求此时通过电阻R2的电流；
（2）求电阻R2的阻值；
（3）重新调节电源电压后，闭合开关S，电流表A1的示数为1.2A，求1min内电流通过电阻R2产生的热量。
【答案】（1）此时通过电阻R2的电流为0.4A；
（2）电阻R2的阻值为10Ω；
（3）1min内电流通过电阻R2产生的热量为216J。
【解析】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）因并联电路中干路电流等于各支路电流之和，
所以，此时通过电阻R2的电流I2＝I﹣I1＝1.2A﹣0.8A＝0.4A；
（2）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电阻R2的阻值R2＝＝＝10Ω；
（3）电阻R1的阻值R1＝＝＝5Ω，
重新调节电源电压后，闭合开关S，电流表A1的示数为1.2A，
则电源的电压U′＝I1′R1＝1.2A×5Ω＝6V，
1min内电流通过电阻R2产生的热量：
Q2＝W2＝t＝×60s＝216J。
答：（1）此时通过电阻R2的电流为0.4A；
（2）电阻R2的阻值为10Ω；
（3）1min内电流通过电阻R2产生的热量为216J。
21.（6分）（2020·苏州）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
【答案】（1）灯泡L的额定电流为0.5A；
（2）定值电阻R1的阻值为12Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
【解析】
（1）灯泡L规格为“6V 3W”，是指额定电压为6V、额定功率为3W。
由P＝UI可得灯泡L的额定电流：I额＝＝＝0.5A；
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：R1＝＝＝12Ω；
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，
由P＝UI可知：R2两端的电压、灯L两端电压之比：U2：UL′＝2：1，
因为U2+UL′＝U＝6V，所以R2两端的电压为4V、灯L两端电压为2V，
由图乙可知此时通过灯的电流，即电路中的电流：I′＝0.25A，
滑动变阻器连入的电阻：R2＝＝＝16Ω。
答：（1）灯泡L的额定电流为0.5A；
（2）定值电阻R1的阻值为12Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
22.（8分）在研究电流产生的热量与哪些因素有关的实验中：
（1）如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝R1、R2（R1
（3）在研究电流产生的热量与电流的关系时，将一段导线与电阻丝R2并联，通电10s，左侧U型管中液面高度的变化比（2）中左侧U型管中液面高度变化 （选填“大”或“小”）。
【答案】(1)电流；电阻丝产生的热量的多少；(2)电阻；(3)大。
【解析】
（1）电路串联能保证电流大小相等;实验运用了转换法，将想观察的“产生热量多少”通过气体的热胀冷缩转换成了“U形管两端液面高度差的变化”。
（2）实验中控制的变化量只有电阻大小不同，而目的就是为了使电压相同情况下电流大小
不同，实验证明电流大小确实对产生热量的多少有所影响
（3）当R2并联了一个电阻后，干路的总电流增大了，因此通过R1的电流也増大了，相同
时间产生的热量变多，液面高度变化变大
23.（12分）（2020·阜新）在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
(1)以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）______；
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；
(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______W；
(4)第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；
(5)第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。（用U额、I1、I2表示）
【答案】(1). ； (2). 没有将电流表的指针调零（电流表的指针没有调零）；(3). 0.5；(4). 灯丝电阻随着温度的升高而增大； (5). 0.25； (6). U额(I2-I1)；
【解析】
(1)滑片向左移动时小灯泡变亮，说明电路中电流变大，变阻器连入电路的电阻变小，滑动变阻器接左下接线柱，如图所示：
闭合开关前电流表的指针指在零刻度线的左侧，说明电流表使用前没有将指针调零。
(3)由图丙可知，小灯泡在额定电压下的电流为0.2A，小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
(4)由欧姆定律可知电压表和电流表示数的比值等于灯泡的阻值，因为灯丝电阻随着温度的升高而增大，所以电压表与电流表示数的比值变大。
(5)①先闭合开关S、S1，断开S2，电阻R2和灯泡并联，由并联电路电压的规律可知灯泡两端的电压等于电阻R2两端的电压，调节滑动变阻器，使R0两端的电压等于灯泡的额定电压，即电流表的示数为I1==0.25A
②保持滑片P的位置不变，闭合开关S、S2，断开S1，电阻R2和灯泡并联，电流表测量干路中的电流，通过灯泡的电流I额=I2-I1
灯泡的额定功率P额=U额I额=U额(I2-I1)
相关试卷
物理九年级全册第十六章 电磁转换综合与测试单元测试课后复习题： 这是一份物理九年级全册第十六章 电磁转换综合与测试单元测试课后复习题，文件包含第16章电磁转换单元测试卷B卷提优篇解析版doc、第16章电磁转换单元测试卷B卷提优篇原卷版doc等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
初中物理苏科版九年级全册第十八章 能源与可持续发展综合与测试单元测试课时训练： 这是一份初中物理苏科版九年级全册第十八章 能源与可持续发展综合与测试单元测试课时训练，文件包含第18章能源与可持续发展单元测试卷B卷提优篇解析版doc、第18章能源与可持续发展单元测试卷B卷提优篇原卷版doc等2份试卷配套教学资源，其中试卷共16页， 欢迎下载使用。
初中苏科版第十七章 电磁波与现代通信综合与测试单元测试课后作业题： 这是一份初中苏科版第十七章 电磁波与现代通信综合与测试单元测试课后作业题，文件包含第17章电磁波与现代通信单元测试卷B卷提优篇解析版doc、第17章电磁波与现代通信单元测试卷B卷提优篇原卷版doc等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。
