1 、定义：电流所做的功叫做电功。 用符号W 表示。
电流通过用电器做功，用电器消耗的电能都到哪里去了呢？

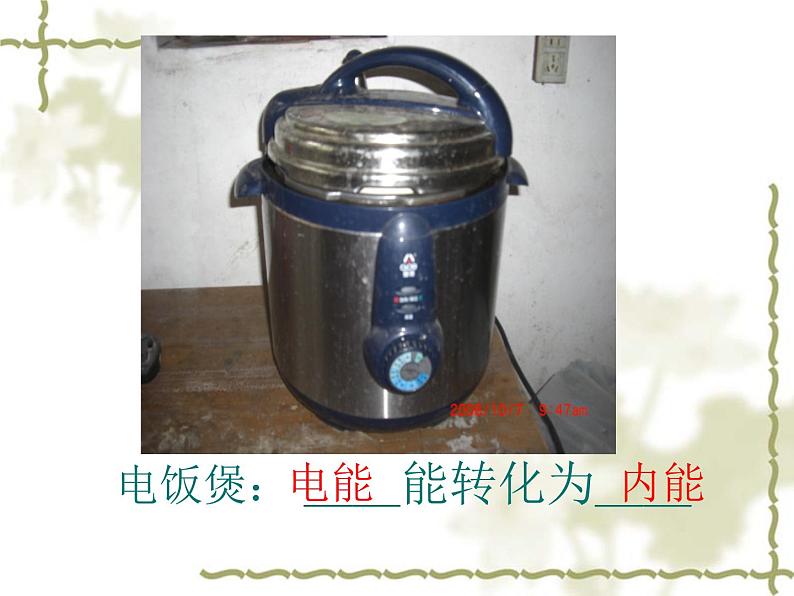

电饭煲： ＿＿能转化为＿＿

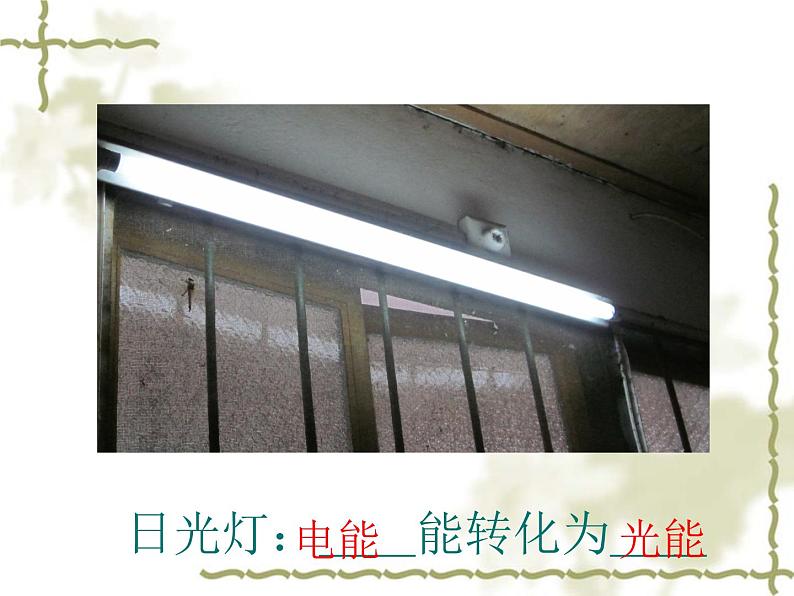

日光灯：＿＿能转化为＿＿

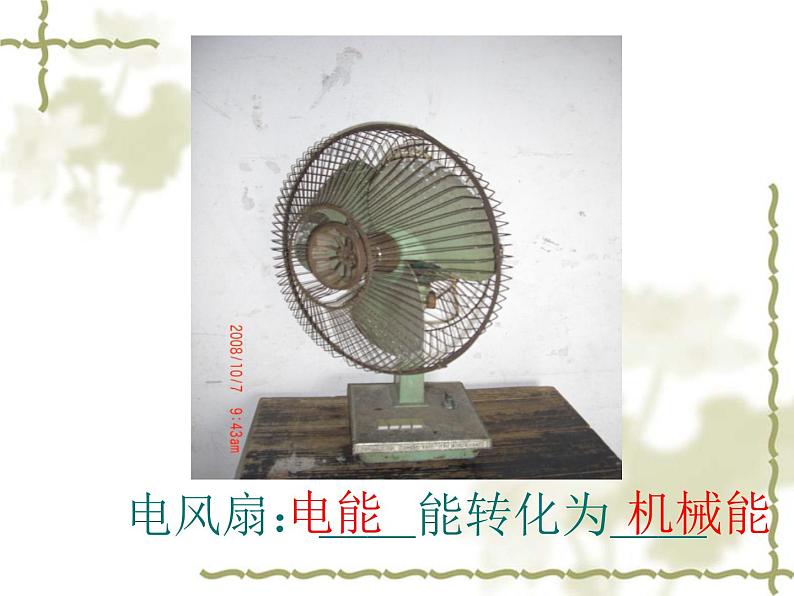

电风扇：＿＿能转化为＿＿

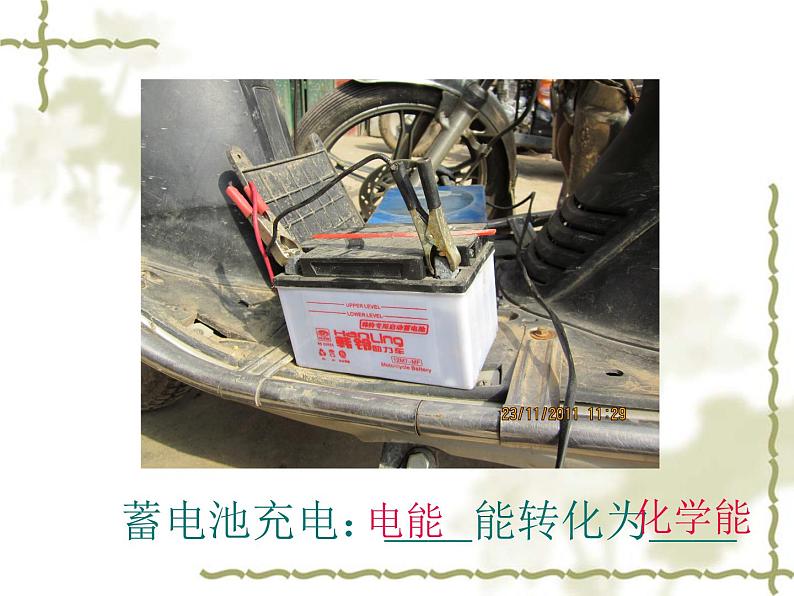

蓄电池充电：＿＿能转化为＿＿

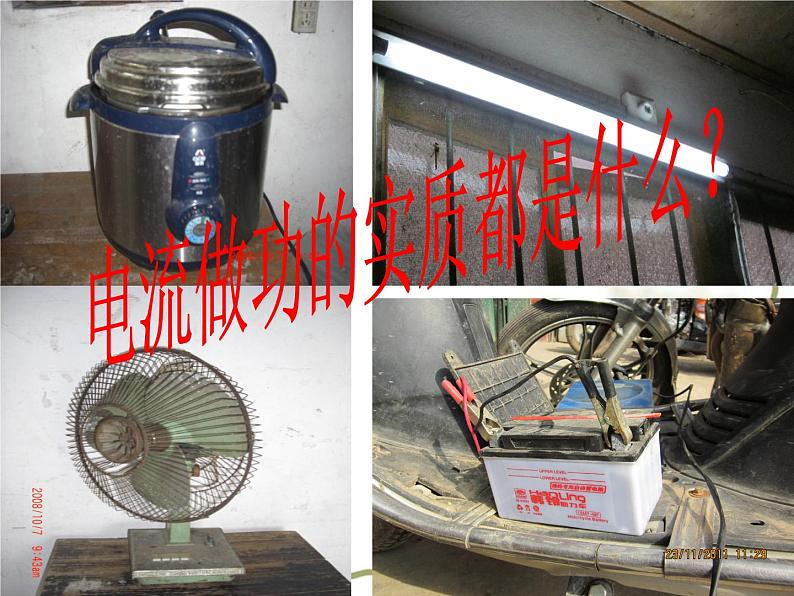

电流做功的实质都是什么？

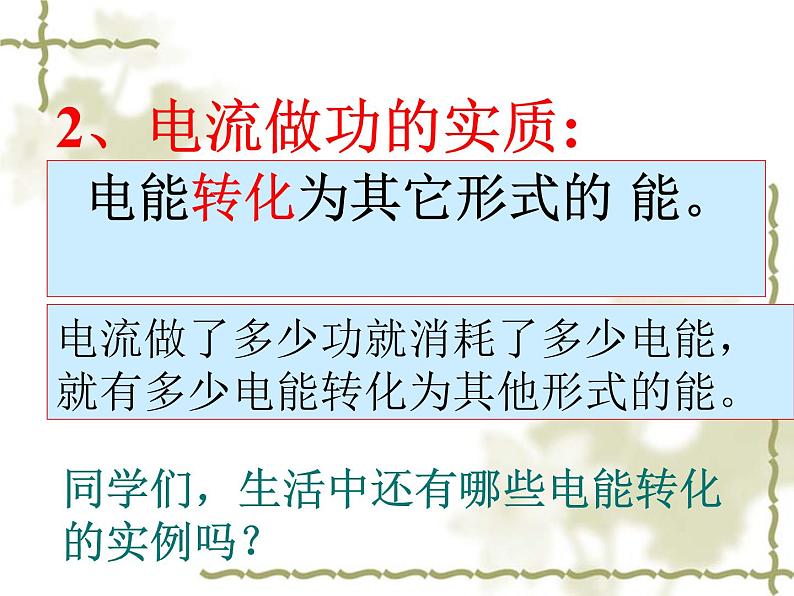

2、电流做功的实质:
同学们，生活中还有哪些电能转化的实例吗？
电能转化为其它形式的 能。
电流做了多少功就消耗了多少电能，就有多少电能转化为其他形式的能。
由此猜想：电功的大小可能与 有关；
①一盏小壁灯和一台空调工作时间相同，哪个消耗的电能多？电流通过哪个用电器做的功多？
探究实验
电功的大小与哪些因素有关？
②一盏小壁灯（照明电路）和一台收音机工作时间相同，哪个消耗的电能多？电流通过哪个用电器做的功多？
③空调工作3小时和12 小时，哪种情况电流做功多？
由此猜想：电功的大小可能与 有关。
因此，电功的大小与用电器两端的电压U,通过的电流I,通电时间t,都有关。
（2）实验器材：电动机甲、电动机乙、 电流表、电压表、电源、开关、导线等。
（一）电功大小与电压的关系
（二）电功大小与电流的关系
（1）电流，通电时间都相同时，电压越大，电流所做的功越多。
（2）电压，通电时间都相同时，电流越大，电流所做的功越多。
（3）电压，电流都相同时，通电时间越长，电流所做的功越多。
电压越大,电流越大, 做功时间越长,电流做功就越多。
大量事实表明：电流所做的 功跟电压、电流和通电时间成正比。
电功等于电压、电流和通电时间的乘积。
国际单位是焦耳 ( J )
1 KW·h=3.6106J
常用单位：千瓦时（ kW·h ） 俗称“度”
普通手电筒的小灯泡每秒消耗的电能约1J；1只40W的白织灯，每秒消耗的电能约40J；电饭锅正常工作时每秒消耗的电能约为800J
信息快递——焦的感性认识
100W的电灯照明10小时
1000W的电炉工作1小时
小明的书桌上有一盏台灯，正常使用时通过灯丝的电流为150mA，他每晚要在灯下面学习30min，那么每晚流经台灯的电流做多少功？消耗了多少电能？
解：已知：U=220V,I=150mA=0.15A, t=10min=10×60s=600s
(1)根据：W=UIt，得到 W=UIt=220V×0.15A×600s=19800J
(2)消耗的电能为19800J.
1、作用：测量电功，即用电器消耗了多少电能的仪表。
2、位置：家中所有用电器之前（干路上）。
下面电能表的表头数据是什么意思？
300r/(kW·h)
用电器每消耗1KWh的电能转盘转过300转
长时间的工作电流不能超过10A，短 时间内通过电能表的最大电流为20 A ；
用电器每消耗1kw·h的电能，电能表闪烁3200次。
0.52 元/kw·h
上月表底811.6kW·h
3、读数及测量读数：记录两个数值：起始数值、终止数值测量结果：电能表计数器前后两次所显示的数字之差。 注：计数器的最后一个窗口是小数部分。
定义： 影响因素： 测量工具
导体两端的电压、通过导体的电流及通电时间
实质：电能转化为其他形式的能量
1、关于电功，下列说法正确的是（ ）A电流通过电灯做功时，电能只转化为光能。B电能做功的多少可能大于电能转化为其他形式能量的数值。C通过导体的电流越大，电流做的功一定越多。D某电路两端的电压越大，电流越大，通电时间越长，电流做功一定越多。
2、一电能表表盘上表标“1200r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过55r.若用电器额定电压为220V，求通过该用电器的电流
解：4min内电能表转盘转过55r，说明该用电器消耗的电能为：
1200r/(kW·h)
由W =UIt可得，通过该用电器的电流为：
答：通过该用电器的电流为3.1A。
3、如图，电压u为 6v保持不变，v1的示数为 2v, R1的阻值为20欧，则R 2的 阻值是多少 欧？每分钟内两个电阻各消耗 多少 J的 电能？整个电路消耗多少电能？
一电能表表盘上标明1200r/(KW · h),将某用电器单独接在该电能表上.当用电器工作5min后,电能表的转盘转过60r.若用电器额定电压为220V,求通过用电器的电流.
1200r/(KW · h)
T=5min=300s
计算：一盏电灯，两端电压为 220v，通过的电流200mA,每天使用5h,电流 做 了多少 功？消耗的电能为多少J?合多少度？
解：U=220v,I=200mA=0.2A,t=5h=5×3600s=18000s
根据W=UIt得到W=UIt=220v×0.2A×18000s=7.92x105J
消耗的电能为7.92x105J
W=7.92x105J
1、电功的大小 电功等于电压，电流和通电时间的乘积.
2、计算公式: W=UIt （同时性、同一性）
3、国际单位: 焦耳 。简称 焦 ( J )
读数：记录两个数值：起始数值、终止数值测量结果：电能表计数器所显示的数字之差。 注：计数器的最后一个窗口是小数部分。
电功的单位是焦耳 ( J )
2一盏电灯，两端电压为 220v，通过的电流200mA,每天使用5h,电流 做 ( )焦的 功？消耗的电能为 ( )焦，合（ ）度
1、电炉接通电源后,电流做功是将( )能转化为( )能.
1.作用：使用电能表用来测量用户一段时间内消耗的电能，电能表要串联在电路中2.读数：记录两个数值：起始数值、终止数值测量结果：终止数值－起始数值 注：读数中的末位数是小数部分
重要参数imp/（KW·h）： 表示用电1KW·h指示灯闪烁的次数，如6400imp/(KW·h)
2、电能的国际单位是 ，1kWh=＿＿J。某用电器消耗的电能为3600J，合＿＿kWh。
