【中考·来宾】下列透镜中，属于凹透镜的是(　　)
【点拨】中间比边缘厚的A、B、C是凸透镜，中间比边缘薄的D是凹透镜。

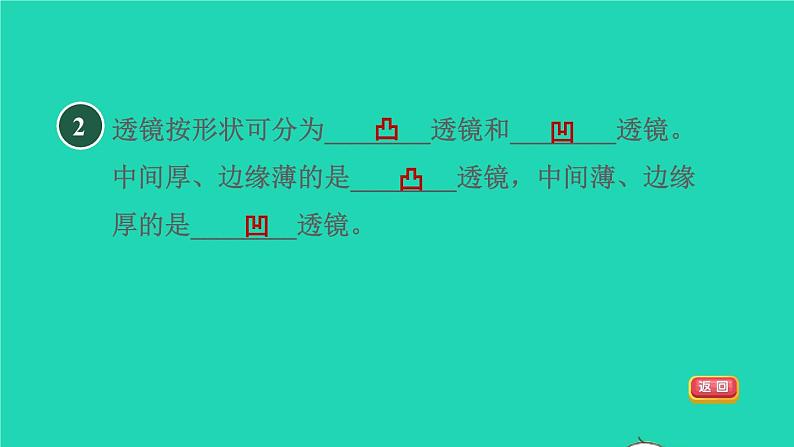

透镜按形状可分为________透镜和________透镜。中间厚、边缘薄的是________透镜，中间薄、边缘厚的是________透镜。
【2020·株洲】炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水(　　)A．相当于一个凸透镜，会聚光线B．相当于一个凸透镜，发散光线C．相当于一个凹透镜，会聚光线D．相当于一个凹透镜，发散光线
【点拨】装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光会聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
【中考·徐州】如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是(　　)A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
【2021·天津河东区期末】要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸透镜；③凹透镜。能达成该目标的所有光学元件有(　　)A．①② B．②③C．①③ D．①②③
【点拨】从下面的光路图可以看出，凸透镜、凹透镜和平面镜都可使光的传播方向发生图中的改变，如图所示。
为了提高防火意识，消防部门当众演示了一个令人惊奇的实验。将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上，窗帘上聚光点的温度迅速上升，一会儿，窗帘被点燃了。这是因为有水的球形鱼缸相当于________透镜，对光有________作用。
如图所示的光路图，正确的是(　　)
【点拨】根据凸透镜和凹透镜对三条特殊光线的作用直接判断。
如图所示，O点为凸透镜的________，F点为凸透镜的________，OF为凸透镜的________。
________于凸透镜主光轴的光线通过凸透镜后会聚在主光轴上一点，这个点叫凸透镜的________，凸透镜的焦点有________个，焦点到凸透镜光心的距离叫________。把光源放在凸透镜的________处，通过凸透镜后的光线会成为一束平行光线。
小科同学将凸透镜正对太阳，在纸面上得到一个并非最小的光斑，此时光斑到凸透镜的距离为10 cm。若凸透镜远离纸面的过程中光斑一直变大，则该凸透镜的焦距(　　)A．一定小于10 cmB．一定等于10 cmC．一定大于10 cmD．可能小于10 cm，也可能大于10 cm
【点拨】由于光斑到凸透镜的距离为10 cm时，即像距为10 cm时，纸面上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，所以凸透镜的焦距f≠10 cm；由于凸透镜远离纸面的过程中光斑一直变大，说明凸透镜的焦点不在光斑之后，故焦点应在光斑之前，因此f一定小于10 cm。故A正确。
【2020·永州】如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。
【点拨】通过焦点的光线经凸透镜折射后将平行于主光轴，过光心的光线经凸透镜折射后传播方向不改变。
【2020·青海】如图所示，平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上，请完成光路图。
【2020·自贡】请在图中画出光线经过凹透镜后的光路图(F为焦点)。
【点拨】由图可知，上面的入射光线平行于凹透镜的主光轴，则折射光线的反向延长线通过焦点；下面的入射光线经过焦点，则折射光线会平行于主光轴。
【2020·泰州】如图所示，完成图中光路。
根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。
【点拨】凸透镜对光线有会聚作用，故左图中为凸透镜；凹透镜对光线有发散作用，故右图中为凹透镜。
如图所示的是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：________是凹透镜，它对光有________作用。
【点拨】由图知，通过甲透镜的光线与入射光线相比向主光轴靠拢，所以甲透镜对光线有会聚作用，因此甲透镜是凸透镜。通过乙透镜的光线与入射光线相比远离主光轴，所以乙透镜对光线有发散作用，因此乙透镜是凹透镜。
【2019·盐城】小明利用太阳光测量凸透镜焦距，下列操作最合理的是(　　)
【点拨】利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点，白纸应与凸透镜平行。
【2019·无锡节选】利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观察尺在地面上形成的影子，不断调节刻度尺，使其在地面的影子_____，这时尺的方向就与太阳光的方向平行，小明保持尺不动，小红将光屏A和凸透镜L按照如图所示均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑，则该凸透镜的焦距为____ cm。
【点拨】根据光的直线传播可知，刻度尺的影子最短时，刻度尺与光线平行；小明保持尺不动，小红将光屏A和凸透镜L按照如图所示的方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑，则该凸透镜的焦距f＝10.0 cm－0.0 cm＝10.0 cm。
【中考·无锡】某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹凸形状可改变的液体透镜。(1)在探究凸透镜对光线的作用时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，
如图所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将______(填“偏离”或“偏向”)主光轴。如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度________(填“会改变”或“不改变”)，在玻璃容器中充入蚊香烟雾的目的是__________________。
(2)为了探究影响液体透镜折光能力强弱的因素，物理兴趣小组人员做了如下实验：在图中所示的装置中，保持液体透镜的凸起程度即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度
