2022年山东省滨州市惠民县中考物理模拟试卷（含答案解析）
展开
这是一份2022年山东省滨州市惠民县中考物理模拟试卷（含答案解析），共21页。试卷主要包含了5A，IB=0，25W，【答案】C，【答案】B，【答案】D等内容，欢迎下载使用。

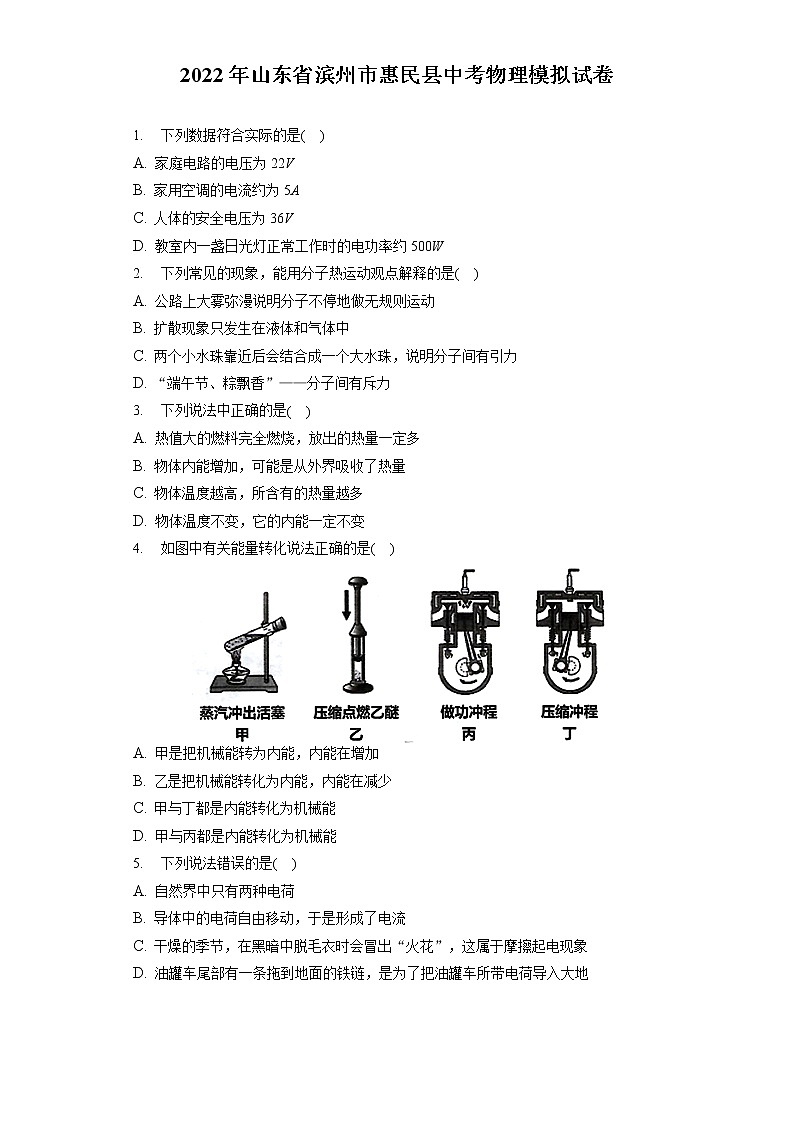

2022年山东省滨州市惠民县中考物理模拟试卷
1. 下列数据符合实际的是( )
A. 家庭电路的电压为22V
B. 家用空调的电流约为5A
C. 人体的安全电压为36V
D. 教室内一盏日光灯正常工作时的电功率约500W
2. 下列常见的现象，能用分子热运动观点解释的是( )
A. 公路上大雾弥漫说明分子不停地做无规则运动
B. 扩散现象只发生在液体和气体中
C. 两个小水珠靠近后会结合成一个大水珠，说明分子间有引力
D. “端午节、粽飘香”——分子间有斥力
3. 下列说法中正确的是( )
A. 热值大的燃料完全燃烧，放出的热量一定多
B. 物体内能增加，可能是从外界吸收了热量
C. 物体温度越高，所含有的热量越多
D. 物体温度不变，它的内能一定不变
4. 如图中有关能量转化说法正确的是( )
A. 甲是把机械能转为内能，内能在增加
B. 乙是把机械能转化为内能，内能在减少
C. 甲与丁都是内能转化为机械能
D. 甲与丙都是内能转化为机械能
5. 下列说法错误的是( )
A. 自然界中只有两种电荷
B. 导体中的电荷自由移动，于是形成了电流
C. 干燥的季节，在黑暗中脱毛衣时会冒出“火花”，这属于摩擦起电现象
D. 油罐车尾部有一条拖到地面的铁链，是为了把油罐车所带电荷导入大地

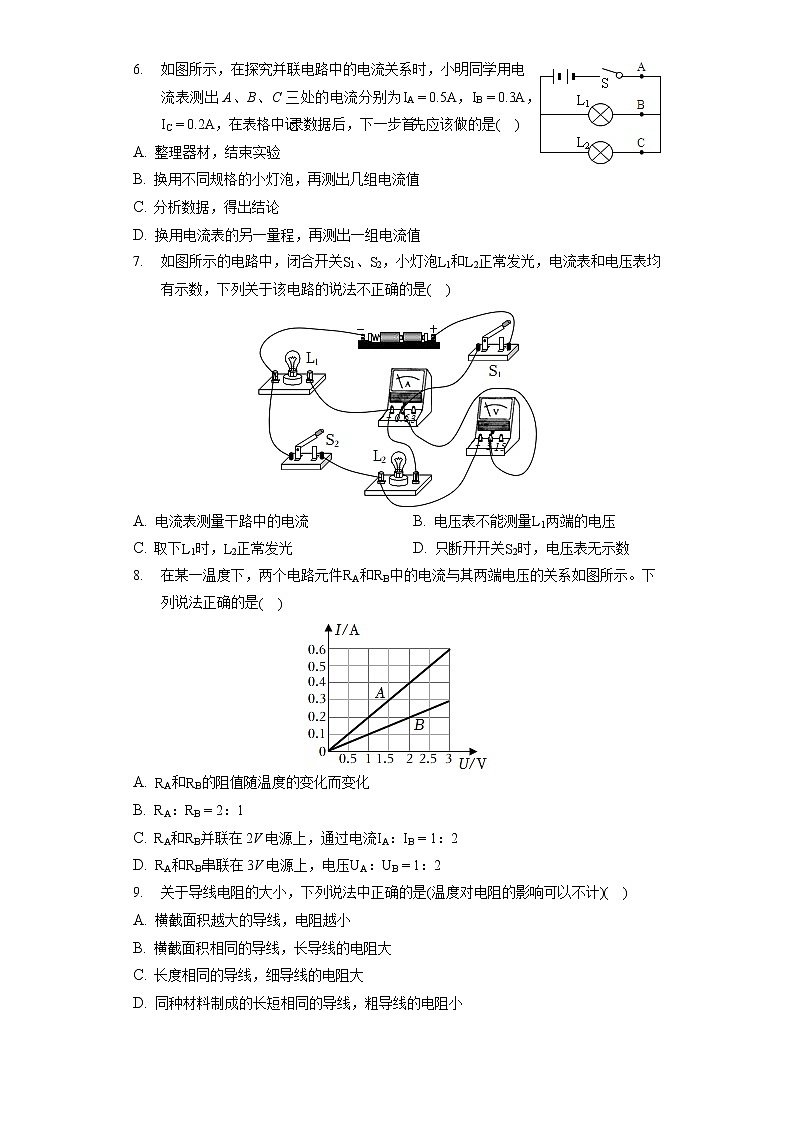

6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是( )
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，再测出几组电流值
C. 分析数据，得出结论
D. 换用电流表的另一量程，再测出一组电流值
7. 如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法不正确的是( )
A. 电流表测量干路中的电流 B. 电压表不能测量L1两端的电压
C. 取下L1时，L2正常发光 D. 只断开开关S2时，电压表无示数
8. 在某一温度下，两个电路元件RA和RB中的电流与其两端电压的关系如图所示。下列说法正确的是( )
A. RA和RB的阻值随温度的变化而变化
B. RA：RB=2：1
C. RA和RB并联在2V电源上，通过电流IA：IB=1：2
D. RA和RB串联在3V电源上，电压UA：UB=1：2
9. 关于导线电阻的大小，下列说法中正确的是(温度对电阻的影响可以不计)( )
A. 横截面积越大的导线，电阻越小
B. 横截面积相同的导线，长导线的电阻大
C. 长度相同的导线，细导线的电阻大
D. 同种材料制成的长短相同的导线，粗导线的电阻小

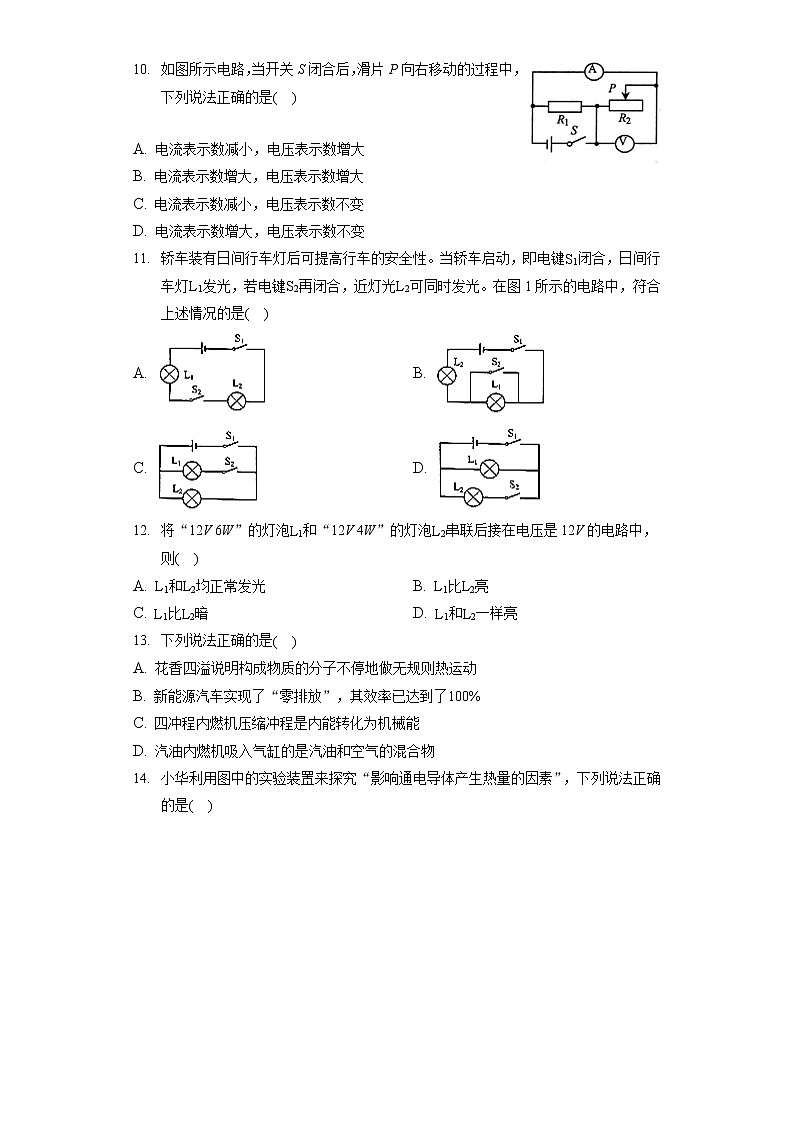

10. 如图所示电路，当开关S闭合后，滑片P向右移动的过程中，下列说法正确的是( )
A. 电流表示数减小，电压表示数增大
B. 电流表示数增大，电压表示数增大
C. 电流表示数减小，电压表示数不变
D. 电流表示数增大，电压表示数不变
11. 轿车装有日间行车灯后可提高行车的安全性。当轿车启动，即电键S1闭合，日间行车灯L1发光，若电键S2再闭合，近灯光L2可同时发光。在图1所示的电路中，符合上述情况的是( )
A. B.
C. D.
12. 将“12V 6W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则( )
A. L1和L2均正常发光 B. L1比L2亮
C. L1比L2暗 D. L1和L2一样亮
13. 下列说法正确的是( )
A. 花香四溢说明构成物质的分子不停地做无规则热运动
B. 新能源汽车实现了“零排放”，其效率已达到了100%
C. 四冲程内燃机压缩冲程是内能转化为机械能
D. 汽油内燃机吸入气缸的是汽油和空气的混合物
14. 小华利用图中的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是( )
A. 甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B. 乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系
C. 甲图中闭合开关后，a管中液面上升比b快
D. 乙图中闭合开关后，c管中液面上升比d快
15. 如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是( )
A. 电源电压为14V
B. R2的最大阻值是30Ω
C. 滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D. 滑片P在a端时，2分钟内R2消耗的电能是144J
16. 卫星发射时火箭升空用的燃料使用液态氢，主要是因为它______大。卫星绕月飞行时在遭遇月食期间没有太阳照射，卫星表面的温度急剧下降，______减小，这是通过______的方式改变物体的内能，2013年6月20日，我国第一位“太空教师”王亚平在“天宫一号”进行授课直播。
(1)她将一个金属圈插入饮用水袋，抽出后制作一个水膜，往表面贴上一片画有中国结图案的塑料片，水膜依旧完好，如图甲所示，表明分子之间存在______。
(2)接着她用注射器向制作好的水球内注入少量红色液体，水球变成“红宝石”，如图乙所示，这表明分子在______。
17. 如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)，闭合开关后，两电流表的指针偏转且偏转角度相同，此时通过灯L1和L2的电流的比值为______。
18. 小滨家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过______W.当家里只有电磁炉工作时，电能表在1min内转90转，则电磁炉在1min内消耗的电能为______ J。
19. 某班同学利用如图(甲)所示的实验装置探究水和煤油的吸热能力。
(1)在图(甲)中除了所给的实验器材外，还需要的测量工具有天平和______。加热过程中，水和煤油吸收热量的多少是通过______来判断的。
(2)实验中第1、2两个小组记录的实验数据如表。
实验组别
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
通过分析实验数据，能够得出的结论是：______。
(3)图(乙)是第1组同学绘制的“温度-时间”图象，能正确描述该实验真实情况的图象是______(选填序号)。
(4)使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是______。
20. 小芳利用图(甲)所示的电路测量未知电阻Rx的阻值，电源电压3V。
(1)请你根据电路图，用笔画线代替导线，在图(乙)中完成实验电路的连接。要求：滑动变阻器滑片P向右移动时，电流表示数变小。
(2)该实验原理是______；
(3)连接电路时，开关必须______。电路接通前，滑动变阻器的滑片P应该置于______端(选填“A”或“B”)；
(4)闭合开关，小芳发现电流表示数为零，但电压表有示数接近3V，如果电路连接完好，电路中只有一个元件有故障，该故障是______；
(5)排除故障后，调节滑动变阻器，记录多组数据，画出了待测电阻R的I−U图象，如图(丙)所示。由图象可得Rx=______Ω；
(6)小芳又设计了一种方案，也测出了Rx的阻值。电路如图(丁)所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关______时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx=______。(用已知和测出的物理量符号表示)
21. 学校实验室新进了一批“2.5V0.75W”，的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格.实验员提供了以下器材：待测小灯泡、铭牌为“10Ω2A”，“50Ω1A”的滑动变阻器各一个、电流表、电压表、两节1.5V的干电池、开关、导线.
(1)滑动变阻器在本实验中的作用与下面那个实验相同______。
A、探究电流与电压关系
B、探究电流与电阻关系
(2)电路连接完成后，闭合开关，小明发现小灯泡不亮，下一步应该怎么做______；
(3)小明在实验过程中发现，小灯泡两端的电压调节范围小，原因是______；应换用铭牌为______的滑动变阻器。
(4)小明更换器材继续实验，当滑动变阻器滑片P移到某一位置时，电压表示数如图(乙)所示，此时小灯泡两端的电压为______ V；如果要使灯泡正常发光，应该向______(选填“A”或“B”)端移动滑动变阻器的滑片。
(5)移动滑片P，记录多组电压表和电流表的示数，并绘制出如图(丙)所示的I−U图象，由图可得小灯泡实测的额定功率为______ W，该小灯泡______(选填“符合”或“不符合”)制造规格。
22. 如图所示，R1=15Ω，小灯泡L的规格为“3V0.3A”，电源电压保持不变。
(1)S1、S2都断开时，小灯泡L正常发光，求电源电压。
(2)S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。
23. 为了响应国家二胎政策，一部分职业妈妈由于工作的原因不得不把母乳储存在冰箱里，但宝宝饿了是不可以饮用冰母乳的，于是就有了恒温热奶器的出现。小明通过读说明书，了解到它有“加热”和“保温”功能，加热挡的功率为605W，容量为0.5kg，水温达到65℃时会自动处于保温状态。该热奶器的电路简图如图所示，电源电压为220V，R1=360Ω，R1和R2为电热丝。
(1)求R2的电阻；
(2)求保温挡的功率；
(3)当调奶器加满温度为5℃的奶，加热工作200s后跳闸处于保温状态，求此过程中奶吸收的热量及恒温调奶器的加热效率。结果保留整数]
答案和解析
1.【答案】B
【解析】解：A、我国家庭电路的电压为220V，故A不符合实际；
B、空调属于大功率用电器，制冷时的电功率在1000W左右，家用空调的电流约为5A左右，故B符合实际；
C、对人体的安全电压为不高于36V，故C不符合实际；
D、教室内一盏日光灯正常工作时的电功率约40W左右，达不到500W，故D不符合实际。
故选：B。
首先要对选项中涉及家用电器的电功率、电流或电压有个初步的了解，再根据生活经验排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】C
【解析】解：
A、公路上大雾弥漫是因为大量小水珠飘散在空气中形成了雾，属于宏观物体的机械运动，不能说明分子不停地做无规则运动，故A错误；
B、固体、液体、气体之间都可以发生扩散现象，故B错误；
C、两个小水珠靠近后会结合成一个大水珠，说明分子间有引力，故C正确；
D、“端午节、粽飘香”属于扩散现象，是因为分子在永不停息地做无规则运动，故D错误。
故选：C。
(1)宏观物体小颗粒的运动，属于机械运动；
(2)一切物质的分子都在永不停息地做无规则运动，扩散现象反映了分子的无规则运动；
(3)固体、液体、气体之间都可以发生扩散现象；
(4)分子间存在相互作用的引力和斥力。
正确理解分子动理论的观点是解题的关键。
3.【答案】B
【解析】解：A、燃料燃烧放出热量的多少，与燃料的热值、质量和燃烧程度有关，热值大，放出的热量不一定多，故A错误；
B、物体的内能增加，可能是从外界吸收了热量，也可能外界对物体做了功，故B正确；
C、热量是过程中量，只能说“吸收”或“放出”热量，不能说“含有”多少热量，故C错误；
D、晶体熔化时，物体不断吸热，其内能增大，但是温度保持不变，故D错误；
故选：B。
(1)燃料燃烧放出的热量与燃料的热值、质量和燃烧程度有关；
(2)做功和热传递都可以改变物体的内能；
(3)热量是过程中量，只能说“吸收”或“放出”热量，不能说“含有”多少热量；
(4)内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，内能的大小与温度、质量、状态有关；
本题考查温度、热量与内能的关系，燃料燃烧放热的分析，是一道热学基础题。
4.【答案】D
【解析】解：甲：对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，即内能转化成机械能。
乙：活塞压缩棉花做功，使其内能增大，机械能转化成内能。
丙：汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化成机械能。
丁：对气体做功，气体内能增加，将机械能转化为内能；
故ABC错误，D正确。
故选：D。
做功的实质是将一种形式的能转化为另一种形式的能，根据图示分析其中的能量转化。
此题结合图示实验考查了能量转化关系，知道做功可以改变物体的内能。
5.【答案】B
【解析】解：A、据课本知识可知，自然界中只存在两种电荷，故A正确；
B、导体中的所有电荷的定向移动形成电流，故B错误；
C、干燥的季节，在黑暗中脱毛衣时会冒出“火花”，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生电火花，故C正确；
D、油罐车尾部有一条拖到地面的铁链，由于金属是导体，目的是为了把油罐车所带电荷导入大地，故D正确；
故选：B。
(1)自然界中只存在两种电荷，用丝绸摩擦过的玻璃棒带的电荷叫正电荷，毛皮摩擦过的橡胶棒带的电荷叫负电荷；
(2)电荷的定向移动形成电流；电压是产生电流的原因；
(3)据摩擦起电的知识分析即可判断；
(4)金属具有良好的导电性。
该题考查了电流及其形成原因、两种电荷和摩擦起电的知识，属于基础知识，难度不大。
6.【答案】B
【解析】解：一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论。而改变电流表的量程则无助于实验结论的得出；故ACD选项不可行，B选项可行。
故选：B。
物理实验不能只由一次实验得出规律。小明的实验中只有一组数据，具有偶然性，应换用不同规格的小灯泡，多次测量，使实验结论具有普遍性。
研究并联电路电流时，灯泡的规格相同，会得出电流相等的结论，这只是个特殊情况，不是普遍规律，应换用不同规格的灯泡多次测量，得出普遍规律。
7.【答案】B
【解析】解：A、由图可知，闭合开关S1，S2，两灯并联，电流表测量干路中的电流，故A正确；
B、由图可知，闭合开关S1，S2，两灯并联，电压表在灯L2两端，由于并联支路电压相等，所以电压表也可以测量灯L1两端的电压，故B不正确。
C、由图可知，闭合开关S1，S2，两灯并联，两灯独立工作互不干扰，所以取下L1，L2正常发光，故C正确。
D、由图可知，闭合开关S1，S2，两灯并联，电压表在灯L2两端，S2在灯L2所在支路，只断开开关S2时，L2所在支路断开，电压表无示数，故D正确。
故选：B。
首先要判断出当闭合开关S1，S2时，两灯是并联的，然后看电流表和电压表的位置。明确并联电路中，各个支路互不影响，再根据选项的描述做出判断。
该题主要考查了并联电路的特点，电流表和电压表的连接方法，属于基础题目。
8.【答案】D
【解析】解：(1)两电阻的图像都为过原点的直线，即通过电阻的电流与其两端电压成正比，由欧姆定律可知两电阻均为定值电阻，由图像可知，当通过A、B的电流均为0.3A时，它们两端的电压分别为：1.5V和3V，
根据欧姆定律可得，A、B的阻值分别为：RA=UAIA1=1.5V0.3A=5Ω，RB=UBIB1=3V0.3A=10Ω，
则RA：RB=1：2，故AB错误；
(2)RA和RB并联在2V电源上，由并联电路的电压规律可知它们两端的电压大小为2V，由图可知通过两电阻的电流分别为0.4A和0.2A，则通过电流IA：IB=2：1，故C错误；
(3)串联电路各处电流相等，由图可知通过电路的电流为0.2A时，RA和RB两端的电压分别为1V和2V，串联电路总电压等于各部分电压之和，所以此时电源电压为1V+2V=3V，则UA：UB=1：2，故D正确。
故选：D。
(1)两电阻的图像都为过原点的直线，即通过电阻的电流与其两端电压成正比，由欧姆定律可知两电阻均为定值电阻，从图像上读取对应的电压值和电流值，根据欧姆定律分别计算两电阻的阻值，进一步计算两电阻的阻值之比；
(2)RA和RB并联在2V电源上，由并联电路的电压规律可知它们两端的电压大小，由图可知通过两电阻的电流，进一步计算电流之比；
(3)根据串联电路电流特点和串联电路电压规律结合图像可知RA和RB串联在3V电源上时，两电阻两端的电压值，进一步计算电压之比。
本题考查串联电路特点、并联电路特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
9.【答案】D
【解析】解：ABC、影响电阻大小的因素是：材料、长度、横截面积、温度，只根据其中的一个或两个因素无法判定电阻的大小关系，故ABC错误；
D、同种材料制成的长短相同的导线，越粗的导线的电阻越小，故D正确。
故选D。
影响电阻大小的因素是：材料、长度、横截面积、温度，在比较和探究电阻大小时，要用到控制变量法。
能否用控制变量法正确分析电阻的变化是本题的解题关键。
10.【答案】C
【解析】解：由电路图可知，R1与R2串联，电流表测R2支路的电流，电压表测电源的电压。
因电源电压不变，
所以，滑片移动时，电压表V的示数不变，故AB错误；
滑片P向右移动的过程中，接入电路中的电阻增大，
因并联电路中各支路两端的电压相等，
所以，由I=UR可知，通过R2的电流减小，即电流表的示数减小，故C正确，D错误。
故选：C。
由电路图可知，R1与R2串联，电流表测R2支路的电流，电压表测电源的电压。根据电源的电压可知滑片移动时电压表V示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器的电流变化。
本题考查了电路的动态分析，涉及到滑动变阻器的变阻原理、欧姆定律、并联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
11.【答案】D
【解析】解：
A.由电路图可知，只闭合S1时，两灯泡均不亮，故A不符合题意；
B.由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，故B不符合题意；
C.由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；
D.由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，故D符合题意。
故选：D。
由题意可知，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，近灯光L2也亮起，说明L1与L2可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，据此分析选项得出答案。
本题考查了串并联电路的设计，对于该题型的题目可以根据题意找出符合要求的电路图即可。
12.【答案】C
【解析】解：由P=U2R得：R1=U2P1=(12V)26W=24Ω，
R2=U2P2=(12V)24w=36Ω；
两灯串联后电流一样，则P=I2R得，阻值大的电阻功率大，故L2要亮。
故选：C。
本题先由功率公式求得两灯的电阻，再由串联电路的特点可得出两灯功率。
额定电压相同、功率越大的灯泡，其电阻越小；若将两灯泡串联在电路中，则功率小的亮度大。
13.【答案】AD
【解析】解：A、花香四溢属于扩散现象，说明分子在不停地做无规则运动，故A正确；
B、汽车实现了“零排放”，但是不能排除机械间的摩擦，不能排除热量的散失，所以机械效率不会达到100%，故B错误；
C、四冲程内燃机的压缩冲程中，活塞压缩气体做功，机械能转化为内能，故C错误；
D、汽油机在吸气冲程中吸入了汽油和空气的混合物，故D正确。
故选：AD。
(1)一切物质的分子都在不停地做无规则运动；
(2)任何机械的效率都不能等于和大于100%；
(3)内燃机的压缩冲程中机械能转化为内能，做功冲程中内能转化为机械能；
(4)汽油机在吸气冲程中吸入了汽油和空气的混合物。
此题考查了分子动理论、机械效率及热机工作过程中的能量转化，包含的知识点较多，熟练掌握基础知识是解答的关键。
14.【答案】AD
【解析】
【分析】
(1)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制通电时间和电阻不变；电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面上升的快慢来反映，体现的是转换思想；
(2)根据串并联电路的电流关系和焦耳定律Q=I2Rt解答。
本题考查了学生对焦耳定律、串联电路的电流关系以及控制变量法和转换法的了解和掌握，突出运用知识解决实际问题的能力，综合性强。
【解答】
解：A、甲实验中，两电阻丝串联，则通过电阻丝的电流和通电时间相同，密闭容器中两电阻丝的阻值不相等，所以探究的是电热与电阻的关系，故A正确；
B、乙实验中，右侧2个5欧的电阻丝并联，再与左侧5欧的电阻丝串联，故左右密闭容器中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，即控制电阻、通电时间一定时，探究电热与电流的关系，故B错误；
C、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，闭合开关后，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，气体压强大，则右侧b管中液面上升得快，故C错误；
D、乙实验中，右侧2个5欧的电阻丝并联，再与左侧5欧的电阻丝串联，故左右密闭容器中电阻丝的电阻和通电时间相同，右侧两电阻并联后和左侧电阻串联，所以左侧容器中电阻丝的电流大于右侧容器中电阻丝的电流，由焦耳定律Q=I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧c管中液面上升得快，故D正确。
故选AD。
15.【答案】BCD
【解析】解：
A、由图甲知，当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，
由图象乙知，电源的电压：U=U1=10V，故A错误；
此时电路中的电流：I=0.5A，
根据欧姆定律可得，R1的阻值：R1=UI=10V0.5A=20Ω；
B、当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电压表V的示数最小，电路中的电流最小，
由图象知，此时U1′=4V，电路中电流I′=0.2A，
由串联电路特点和欧姆定律可得，R2的最大阻值：
R2=U2I′=U−U1′I′=10V−4V0.2A=30Ω，故B正确；
C、P由a向b恰好移动三分之一长度时，则R2的23接入电路中，
此时电路中电流：I′′=UR1+23R2=10V20Ω+23×30Ω=0.25A，
所以R1的电功率：P1=I′′2R1=(0.25A)2×20Ω=1.25W，故C正确；
D、P在a端时，由B项解答可知电路中电流I′=0.2A，此时U1′=4V，
则2分钟内R2消耗的电能：
W2=U2I′t=(10V−4V)×0.2A×120s=144J，故D正确。
故选：BCD。
(1)当滑片在b端时滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，根据图象得出电源的电压和电路中的电流，根据欧姆定律求出R1的阻值；
(2)当滑片位于a端时滑动变阻器接入电路中的电阻最大，电压表V的示数最小，电路中的电流最小，根据图象读出R1两端的电压，根据串联电路的电压特点求出滑动变阻器两端的电压，进一步求出R2的最大阻值；
(3)先计算P由a向b恰好移动三分之一长度时电路中电流，再由电功率公式计算此时R1的电功率；
(4)由W=UIt计算P在a端时2分钟内R2消耗的电能。
本题考查了串联电路特点、欧姆定律公式以及电功率和电功公式的应用，正确分析电路，并能从图象中获取有用信息是关键。
16.【答案】热值 内能 热传递 引力 永不停息地做无规则运动
【解析】解：火箭的燃料使用液态氢，主要是因为它的密度小且热值大，在同样情况下，可以释放更多的热量。
航天飞船进入太空以后，在没有太阳照射时，其表面的温度会急剧下降，这时飞船的内能会减小，这种改变内能的方式属热传递。
(1)因为分子间存在引力，所以水膜依然完好；
(2)由于分子永不停息的做无规则热运动，所以水球变成了一枚“红宝石”。
故答案为：热值；减小；热传递。
(1)引力；(2)永不停息地做无规则运动。
氢的热值大，在同等情况下可以放出更多的热量；
做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移。
一切物质都是由分子组成的，分子永不停息的做无规则热运动，分之间同时存在相互作用的引力和斥力。据此分析回答。
本题以航天发射为背景，考查了这一过程中与热学相关的多个知识点，体现了物理知识与高科技应用的联系，值得关注。
17.【答案】4：1
【解析】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流。
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针偏转角度相同，
所以，干路电流表A1的量程为0∼3A(分度值为0.1A)，L2支路电流表A2的量程为0∼0.6A(分度值为0.02A)，
又因为电流表指针在同一位置时大量程的读数是小量程读数的5倍，即A1示数是A2示数的5倍，所以干路电流是L2支路电流的5倍，即I=5I2，
由并联电路的电流特点可得通过L1的电流I1=I−I2=5I2−I2=4I2，
所以通过灯L1和L2的电流的比值为I1：I2=4I2：I2=4：1。
故答案为：4：1。
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流；根据并联电路的电流特点和两个电流表的指针偏转角度相同确定两表的量程，且指针在同一位置时大量程的读数是小量程读数的5倍，从而可知通过两灯的电流关系。
本题考查了并联电路的电流规律和对电流表的认识，关键要知道：电流表指针在同一位置时大量程的读数是小量程读数的5倍。
18.【答案】11001.296×105
【解析】解：(1)他家接入用电器的最大总功率：
；
(2)2500R/kW⋅h表示电路中用电器每消耗1kW⋅h的电能，电能表的转盘转2500转，
所以，转盘转90转消耗的电能：
W=90R2500R/(kW⋅h)=0.036kW⋅h=0.036×3.6×106J=1.296×105J，
故答案为：1100；1.296×105。
(1)知道电能表的工作电压和平时工作允许通过的最大电流，根据P=UI求出他家接入用电器的最大总功率；
(2)2500R/kW⋅h所表示的物理意义：电路中用电器每消耗1kW⋅h的电能，电能表的转盘转2500转，据此求出转盘转90转消耗的电能。
本题考查了电功率、消耗电能的计算，明确电能表参数的含义是关键，计算过程要注意单位的换算。
19.【答案】秒表 加热时间长短 质量相同的水和煤油升高相同温度，吸收的热量不同 A 酒精灯的火焰大小不同
【解析】解：(1)根据转换法，水和煤油吸收热量的多少是通过加热时间的长短来呈现；故还用到秒表；
(2)通过分析实验数据，能够得出的结论是：质量相同的水和煤油升高相同温度，吸收的热量不同(或质量相同的水和煤油升高相同温度，水吸热的热量多)；
(3)由(乙)知，加热时间相同，吸收的热量相同，水升温慢，故A正确；
故选：A；
(4)使质量相同的水升高相同的温度，水吸收的热量相同，酒精灯放出的热量相同，如果酒精灯火焰相同，那么加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，说明酒精灯的火焰不同，所以其原因可能是：酒精灯的火焰大小不同。
故答案为：(1)秒表；加热时间长短；(2)质量相同的水和煤油升高相同温度，吸收的热量不同；(3)A；(4)酒精灯的火焰大小不同。
(1)(2)(3)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转化法。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(4)从酒精灯的火焰大小考虑。
本题比较不同物比质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
20.【答案】R=UI 断开 BRx断路 4.2S1闭合、S2断开 (I2−I1)R0I1
【解析】解：(1)电源电压3V，故电压表选用小量程并联在待测电阻两端；滑动变阻器上下各选一个接线柱接入电路且串联在电路中，滑动变阻器滑片P向右移动时，电流表示数变小，说明此时变阻器接入电路中的电阻变大，则变阻器左下方接线柱必须接入电路中，如下图所示：
；
(2)测量未知电阻Rx阻值的实验原理：R=UI；
(3)为了保护电路，连接电路时，开关必须断开；电路接通前，滑动变阻器的滑片P应该置于阻值最大处，即B端；
(4)闭合开关，小芳发现电流表示数为零，说明电路可能断路；电压表有示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即可能是Rx断路；
(5)由图像知，当定值电阻的电压是2.5V时，对应的电流值为0.6A，由I=UR可得：
Rx=UI=2.5V0.6A≈4.2Ω；
(6)电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③在①中，Rx与R0串联，电流表测串联电路电流；在②中，只有R0的简单电路，电流表测R0的电流；根据电源电压不变，则有：
I1(Rx+R0)=I2R0，解得：Rx=(I2−I1)R0I1。
故答案为：(1)如上图所示；(2)R=UI；(3)断开；B；(4)Rx断路；(5)4.2；(6)①S1闭合、S2断开；③(I2−I1)R0I1。
(1)电源电压3V，故电压表选用小量程并联在待测电阻两端；滑动变阻器上下各选一个接线柱接入电路且串联在电路中，滑动变阻器滑片P向右移动时，电流表示数变小，说明此时变阻器接入电路中的电阻变大，据此进行解答；
(2)测量未知电阻Rx阻值的实验原理：R=UI；
(3)为了保护电路，连接电路时，开关必须断开；电路接通前，滑动变阻器的滑片P应该置于阻值最大处；
(4)闭合开关，小芳发现电流表示数为零，说明电路可能断路；电压表有示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
(5)从图像上找到电压对应的点，读出对应的电流，利用欧姆定律可求电阻；
(6)根据电源电压不变利用欧姆定律计算出Rx阻值。
本题为测量未知电阻Rx的阻值的实验，考查电路连接、故障分析、电阻计算和实验步骤等知识。
21.【答案】A 调节滑片减小滑动变阻器接入电路的电阻，观察灯泡的亮度 滑动变阻器的最大阻值太小 “50Ω1A” 2.1B0.75符合
【解析】解：(1)伏安法测小灯泡电功率和探究电流与电压关系的实验中，滑动变阻器的作用是改变小灯泡或定值电阻两端的电压；
探究探究电流与电阻关系的实验中，滑动变阻器的作用是控制定值电阻两端的电压保持不变，故选A；
(2)小灯泡不亮的原因最有可能是通过小灯泡的电流太小，导致小灯泡的实际功率太小，不足以使小灯泡发光，因此下一步应该调节滑片减小滑动变阻器接入电路的电阻，观察灯泡的亮度；
(3)根据串联电路的特点可知，如果其它元件规格符合要求的情况下，滑动变阻器总阻值太小，那么滑动变阻器接入最大阻值时分得的电压小，使得小灯泡两端的电压调节范围小，所以应换用铭牌为“50Ω1A”的滑动变阻器；
(4)灯在额定电压下正常发光，图乙中电压表选用小量程，分度值为0.1V，示数为2.1V，小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为灯泡的额定电压2.5V；
(5)根据图丙可知，灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则灯泡的额定功率：P=UI=2.5V×0.3A=0.75W，该小灯泡符合制造规格。
故答案为：(1)A；(2)调节滑片减小滑动变阻器接入电路的电阻，观察灯泡的亮度；(3)滑动变阻器的最大阻值太小；“50Ω1A”；(4)2.1；B；(5)0.75；符合。
(1)伏安法测小灯泡电功率和探究电流与电压关系的实验中，滑动变阻器的作用是改变小灯泡或定值电阻两端的电压；探究探究电流与电阻关系的实验中，滑动变阻器的作用是控制定值电阻两端的电压保持不变，据此分析；
(2)小灯泡不亮的原因最有可能是通过小灯泡的电流太小，导致小灯泡的实际功率太小，不足以使小灯泡发光，据此分析下一步操作；
(3)电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格方面考虑；
(4)灯在额定电压下正常发光，根据电压表选用小量程确定分度值读出示数，与灯泡的额定电压比较，根据串联电路电压的规律及分压原理确定滑片移动的方向；
(5)先根据图丙读出灯泡两端电压等于额定电压对应的电流，然后利用P=UI求出小灯泡的额定功率，再判断是否符合制造规格。
本题探究小灯泡的额定功率是否符合规格，考查滑动变阻器的作用、实验操作、器材的要求、电压表读数、根据I−U图像计算小灯泡的额定功率。解答本题要求会综合应用串联电路特点和欧姆定律。
22.【答案】解：
(1)由电路图可知，S1、S2都断开时，R1与L串联，已知小灯泡L正常发光，
所以，电路中电流：，
由I=UR可得，R1两端电压：U1=IR1=0.3A×15Ω=4.5V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U=UL+U1=3V+4.5V=7.5V；
(2)由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，
由并联电路的电压特点知：U1′=U2=U=7.5V，
通过R1的电流：I1=UR1=7.5V15Ω=0.5A，
由并联电路的电流特点可得，通过R2的电流：I2=I′−I1=0.6A−0.5A=0.1A，
由I=UR可得，R2的阻值：R2=UI2=7.5V0.1A=75Ω；
答：(1)电源电压为7.5V；
(2)R2的阻值为75Ω。
【解析】(1)当S1、S2都断开时，R1与L串联，灯泡正常发光时的电压和额定电压相等，电路中的电流和额定电流相等，根据欧姆定律求出R1两端的电压，利用串联电路的电压特点求出电源电压；
(2)当S1、S2都闭合时，R1与R2并联，电流表测干路电流，根据欧姆定律求出R1的电流，根据并联电路的电流特点和欧姆定律求出R2的阻值。
本题考查了串并联电路的特点和欧姆定律的应用，分清电路的连接方式是解题的关键。
23.【答案】解：
(1)由电路图可知，只闭合开关S1时，R1、R2串联；闭合S1、S2时，电路为R2的简单电路；
由P=U2R可知，当电源电压一定时，电路的总电阻越小，电路的电功率越大；
因串联电路的总电阻大于任一分电阻，因此当只闭合开关S1时，R1、R2串联，电路总电阻较大，电功率较小，此时电路为保温挡；闭合S1、S2时，电路为R2的简单电路，电路总电阻较小，电功率较大，此时电路为加热挡；
由P=U2R可知，R2的电阻：；
(2)保温挡的功率：；
(3)奶吸收的热量：；
加热200s消耗的电能：，
恒温调奶器的加热效率：。
答：(1)R2的电阻为80Ω；
(2)保温挡的功率为110W；
(3)奶吸收的热量为7.5×104J；
恒温调奶器的加热效率为62%。
【解析】(1)由电路图可知，只闭合开关S1时，R1、R2串联；闭合S1、S2时，电路为R2的简单电路；根据P=U2R可知，当电源电压一定时，电路的总电阻越小，电路的电功率越大；根据串联电路电阻规律得出电路的工作状态，再根据P=U2R求出R2的电阻；
(2)根据串联电路的电阻的规律和P=U2R求出低温挡的功率；
(3)先根据求出奶吸收的热量，再根据W=Pt求出加热200s消耗的电能，最后根据求出恒温调奶器的加热效率。
本题考查了电阻的串联、吸热公式、电功率公式、电功公式以及效率公式的灵活应用，关键是会判断恒温调奶器所处状态和对应电路的连接方式。
2022年山东省滨州市惠民县中考物理模拟试卷
1. 下列数据符合实际的是( )
A. 家庭电路的电压为22V
B. 家用空调的电流约为5A
C. 人体的安全电压为36V
D. 教室内一盏日光灯正常工作时的电功率约500W
2. 下列常见的现象，能用分子热运动观点解释的是( )
A. 公路上大雾弥漫说明分子不停地做无规则运动
B. 扩散现象只发生在液体和气体中
C. 两个小水珠靠近后会结合成一个大水珠，说明分子间有引力
D. “端午节、粽飘香”——分子间有斥力
3. 下列说法中正确的是( )
A. 热值大的燃料完全燃烧，放出的热量一定多
B. 物体内能增加，可能是从外界吸收了热量
C. 物体温度越高，所含有的热量越多
D. 物体温度不变，它的内能一定不变
4. 如图中有关能量转化说法正确的是( )
A. 甲是把机械能转为内能，内能在增加
B. 乙是把机械能转化为内能，内能在减少
C. 甲与丁都是内能转化为机械能
D. 甲与丙都是内能转化为机械能
5. 下列说法错误的是( )
A. 自然界中只有两种电荷
B. 导体中的电荷自由移动，于是形成了电流
C. 干燥的季节，在黑暗中脱毛衣时会冒出“火花”，这属于摩擦起电现象
D. 油罐车尾部有一条拖到地面的铁链，是为了把油罐车所带电荷导入大地
6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是( )
A. 整理器材，结束实验
B. 换用不同规格的小灯泡，再测出几组电流值
C. 分析数据，得出结论
D. 换用电流表的另一量程，再测出一组电流值
7. 如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法不正确的是( )
A. 电流表测量干路中的电流 B. 电压表不能测量L1两端的电压
C. 取下L1时，L2正常发光 D. 只断开开关S2时，电压表无示数
8. 在某一温度下，两个电路元件RA和RB中的电流与其两端电压的关系如图所示。下列说法正确的是( )
A. RA和RB的阻值随温度的变化而变化
B. RA：RB=2：1
C. RA和RB并联在2V电源上，通过电流IA：IB=1：2
D. RA和RB串联在3V电源上，电压UA：UB=1：2
9. 关于导线电阻的大小，下列说法中正确的是(温度对电阻的影响可以不计)( )
A. 横截面积越大的导线，电阻越小
B. 横截面积相同的导线，长导线的电阻大
C. 长度相同的导线，细导线的电阻大
D. 同种材料制成的长短相同的导线，粗导线的电阻小
10. 如图所示电路，当开关S闭合后，滑片P向右移动的过程中，下列说法正确的是( )
A. 电流表示数减小，电压表示数增大
B. 电流表示数增大，电压表示数增大
C. 电流表示数减小，电压表示数不变
D. 电流表示数增大，电压表示数不变
11. 轿车装有日间行车灯后可提高行车的安全性。当轿车启动，即电键S1闭合，日间行车灯L1发光，若电键S2再闭合，近灯光L2可同时发光。在图1所示的电路中，符合上述情况的是( )
A. B.
C. D.
12. 将“12V 6W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则( )
A. L1和L2均正常发光 B. L1比L2亮
C. L1比L2暗 D. L1和L2一样亮
13. 下列说法正确的是( )
A. 花香四溢说明构成物质的分子不停地做无规则热运动
B. 新能源汽车实现了“零排放”，其效率已达到了100%
C. 四冲程内燃机压缩冲程是内能转化为机械能
D. 汽油内燃机吸入气缸的是汽油和空气的混合物
14. 小华利用图中的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是( )
A. 甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B. 乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系
C. 甲图中闭合开关后，a管中液面上升比b快
D. 乙图中闭合开关后，c管中液面上升比d快
15. 如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是( )
A. 电源电压为14V
B. R2的最大阻值是30Ω
C. 滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D. 滑片P在a端时，2分钟内R2消耗的电能是144J
16. 卫星发射时火箭升空用的燃料使用液态氢，主要是因为它______大。卫星绕月飞行时在遭遇月食期间没有太阳照射，卫星表面的温度急剧下降，______减小，这是通过______的方式改变物体的内能，2013年6月20日，我国第一位“太空教师”王亚平在“天宫一号”进行授课直播。
(1)她将一个金属圈插入饮用水袋，抽出后制作一个水膜，往表面贴上一片画有中国结图案的塑料片，水膜依旧完好，如图甲所示，表明分子之间存在______。
(2)接着她用注射器向制作好的水球内注入少量红色液体，水球变成“红宝石”，如图乙所示，这表明分子在______。
17. 如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)，闭合开关后，两电流表的指针偏转且偏转角度相同，此时通过灯L1和L2的电流的比值为______。
18. 小滨家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过______W.当家里只有电磁炉工作时，电能表在1min内转90转，则电磁炉在1min内消耗的电能为______ J。
19. 某班同学利用如图(甲)所示的实验装置探究水和煤油的吸热能力。
(1)在图(甲)中除了所给的实验器材外，还需要的测量工具有天平和______。加热过程中，水和煤油吸收热量的多少是通过______来判断的。
(2)实验中第1、2两个小组记录的实验数据如表。
实验组别
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
通过分析实验数据，能够得出的结论是：______。
(3)图(乙)是第1组同学绘制的“温度-时间”图象，能正确描述该实验真实情况的图象是______(选填序号)。
(4)使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是______。
20. 小芳利用图(甲)所示的电路测量未知电阻Rx的阻值，电源电压3V。
(1)请你根据电路图，用笔画线代替导线，在图(乙)中完成实验电路的连接。要求：滑动变阻器滑片P向右移动时，电流表示数变小。
(2)该实验原理是______；
(3)连接电路时，开关必须______。电路接通前，滑动变阻器的滑片P应该置于______端(选填“A”或“B”)；
(4)闭合开关，小芳发现电流表示数为零，但电压表有示数接近3V，如果电路连接完好，电路中只有一个元件有故障，该故障是______；
(5)排除故障后，调节滑动变阻器，记录多组数据，画出了待测电阻R的I−U图象，如图(丙)所示。由图象可得Rx=______Ω；
(6)小芳又设计了一种方案，也测出了Rx的阻值。电路如图(丁)所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关______时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx=______。(用已知和测出的物理量符号表示)
21. 学校实验室新进了一批“2.5V0.75W”，的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格.实验员提供了以下器材：待测小灯泡、铭牌为“10Ω2A”，“50Ω1A”的滑动变阻器各一个、电流表、电压表、两节1.5V的干电池、开关、导线.
(1)滑动变阻器在本实验中的作用与下面那个实验相同______。
A、探究电流与电压关系
B、探究电流与电阻关系
(2)电路连接完成后，闭合开关，小明发现小灯泡不亮，下一步应该怎么做______；
(3)小明在实验过程中发现，小灯泡两端的电压调节范围小，原因是______；应换用铭牌为______的滑动变阻器。
(4)小明更换器材继续实验，当滑动变阻器滑片P移到某一位置时，电压表示数如图(乙)所示，此时小灯泡两端的电压为______ V；如果要使灯泡正常发光，应该向______(选填“A”或“B”)端移动滑动变阻器的滑片。
(5)移动滑片P，记录多组电压表和电流表的示数，并绘制出如图(丙)所示的I−U图象，由图可得小灯泡实测的额定功率为______ W，该小灯泡______(选填“符合”或“不符合”)制造规格。
22. 如图所示，R1=15Ω，小灯泡L的规格为“3V0.3A”，电源电压保持不变。
(1)S1、S2都断开时，小灯泡L正常发光，求电源电压。
(2)S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。
23. 为了响应国家二胎政策，一部分职业妈妈由于工作的原因不得不把母乳储存在冰箱里，但宝宝饿了是不可以饮用冰母乳的，于是就有了恒温热奶器的出现。小明通过读说明书，了解到它有“加热”和“保温”功能，加热挡的功率为605W，容量为0.5kg，水温达到65℃时会自动处于保温状态。该热奶器的电路简图如图所示，电源电压为220V，R1=360Ω，R1和R2为电热丝。
(1)求R2的电阻；
(2)求保温挡的功率；
(3)当调奶器加满温度为5℃的奶，加热工作200s后跳闸处于保温状态，求此过程中奶吸收的热量及恒温调奶器的加热效率。结果保留整数]
答案和解析
1.【答案】B
【解析】解：A、我国家庭电路的电压为220V，故A不符合实际；
B、空调属于大功率用电器，制冷时的电功率在1000W左右，家用空调的电流约为5A左右，故B符合实际；
C、对人体的安全电压为不高于36V，故C不符合实际；
D、教室内一盏日光灯正常工作时的电功率约40W左右，达不到500W，故D不符合实际。
故选：B。
首先要对选项中涉及家用电器的电功率、电流或电压有个初步的了解，再根据生活经验排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】C
【解析】解：
A、公路上大雾弥漫是因为大量小水珠飘散在空气中形成了雾，属于宏观物体的机械运动，不能说明分子不停地做无规则运动，故A错误；
B、固体、液体、气体之间都可以发生扩散现象，故B错误；
C、两个小水珠靠近后会结合成一个大水珠，说明分子间有引力，故C正确；
D、“端午节、粽飘香”属于扩散现象，是因为分子在永不停息地做无规则运动，故D错误。
故选：C。
(1)宏观物体小颗粒的运动，属于机械运动；
(2)一切物质的分子都在永不停息地做无规则运动，扩散现象反映了分子的无规则运动；
(3)固体、液体、气体之间都可以发生扩散现象；
(4)分子间存在相互作用的引力和斥力。
正确理解分子动理论的观点是解题的关键。
3.【答案】B
【解析】解：A、燃料燃烧放出热量的多少，与燃料的热值、质量和燃烧程度有关，热值大，放出的热量不一定多，故A错误；
B、物体的内能增加，可能是从外界吸收了热量，也可能外界对物体做了功，故B正确；
C、热量是过程中量，只能说“吸收”或“放出”热量，不能说“含有”多少热量，故C错误；
D、晶体熔化时，物体不断吸热，其内能增大，但是温度保持不变，故D错误；
故选：B。
(1)燃料燃烧放出的热量与燃料的热值、质量和燃烧程度有关；
(2)做功和热传递都可以改变物体的内能；
(3)热量是过程中量，只能说“吸收”或“放出”热量，不能说“含有”多少热量；
(4)内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，内能的大小与温度、质量、状态有关；
本题考查温度、热量与内能的关系，燃料燃烧放热的分析，是一道热学基础题。
4.【答案】D
【解析】解：甲：对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，即内能转化成机械能。
乙：活塞压缩棉花做功，使其内能增大，机械能转化成内能。
丙：汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化成机械能。
丁：对气体做功，气体内能增加，将机械能转化为内能；
故ABC错误，D正确。
故选：D。
做功的实质是将一种形式的能转化为另一种形式的能，根据图示分析其中的能量转化。
此题结合图示实验考查了能量转化关系，知道做功可以改变物体的内能。
5.【答案】B
【解析】解：A、据课本知识可知，自然界中只存在两种电荷，故A正确；
B、导体中的所有电荷的定向移动形成电流，故B错误；
C、干燥的季节，在黑暗中脱毛衣时会冒出“火花”，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生电火花，故C正确；
D、油罐车尾部有一条拖到地面的铁链，由于金属是导体，目的是为了把油罐车所带电荷导入大地，故D正确；
故选：B。
(1)自然界中只存在两种电荷，用丝绸摩擦过的玻璃棒带的电荷叫正电荷，毛皮摩擦过的橡胶棒带的电荷叫负电荷；
(2)电荷的定向移动形成电流；电压是产生电流的原因；
(3)据摩擦起电的知识分析即可判断；
(4)金属具有良好的导电性。
该题考查了电流及其形成原因、两种电荷和摩擦起电的知识，属于基础知识，难度不大。
6.【答案】B
【解析】解：一次实验的结果带有一定的偶然性，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，再进行几次测量，才能得出可靠的结论。而改变电流表的量程则无助于实验结论的得出；故ACD选项不可行，B选项可行。
故选：B。
物理实验不能只由一次实验得出规律。小明的实验中只有一组数据，具有偶然性，应换用不同规格的小灯泡，多次测量，使实验结论具有普遍性。
研究并联电路电流时，灯泡的规格相同，会得出电流相等的结论，这只是个特殊情况，不是普遍规律，应换用不同规格的灯泡多次测量，得出普遍规律。
7.【答案】B
【解析】解：A、由图可知，闭合开关S1，S2，两灯并联，电流表测量干路中的电流，故A正确；
B、由图可知，闭合开关S1，S2，两灯并联，电压表在灯L2两端，由于并联支路电压相等，所以电压表也可以测量灯L1两端的电压，故B不正确。
C、由图可知，闭合开关S1，S2，两灯并联，两灯独立工作互不干扰，所以取下L1，L2正常发光，故C正确。
D、由图可知，闭合开关S1，S2，两灯并联，电压表在灯L2两端，S2在灯L2所在支路，只断开开关S2时，L2所在支路断开，电压表无示数，故D正确。
故选：B。
首先要判断出当闭合开关S1，S2时，两灯是并联的，然后看电流表和电压表的位置。明确并联电路中，各个支路互不影响，再根据选项的描述做出判断。
该题主要考查了并联电路的特点，电流表和电压表的连接方法，属于基础题目。
8.【答案】D
【解析】解：(1)两电阻的图像都为过原点的直线，即通过电阻的电流与其两端电压成正比，由欧姆定律可知两电阻均为定值电阻，由图像可知，当通过A、B的电流均为0.3A时，它们两端的电压分别为：1.5V和3V，
根据欧姆定律可得，A、B的阻值分别为：RA=UAIA1=1.5V0.3A=5Ω，RB=UBIB1=3V0.3A=10Ω，
则RA：RB=1：2，故AB错误；
(2)RA和RB并联在2V电源上，由并联电路的电压规律可知它们两端的电压大小为2V，由图可知通过两电阻的电流分别为0.4A和0.2A，则通过电流IA：IB=2：1，故C错误；
(3)串联电路各处电流相等，由图可知通过电路的电流为0.2A时，RA和RB两端的电压分别为1V和2V，串联电路总电压等于各部分电压之和，所以此时电源电压为1V+2V=3V，则UA：UB=1：2，故D正确。
故选：D。
(1)两电阻的图像都为过原点的直线，即通过电阻的电流与其两端电压成正比，由欧姆定律可知两电阻均为定值电阻，从图像上读取对应的电压值和电流值，根据欧姆定律分别计算两电阻的阻值，进一步计算两电阻的阻值之比；
(2)RA和RB并联在2V电源上，由并联电路的电压规律可知它们两端的电压大小，由图可知通过两电阻的电流，进一步计算电流之比；
(3)根据串联电路电流特点和串联电路电压规律结合图像可知RA和RB串联在3V电源上时，两电阻两端的电压值，进一步计算电压之比。
本题考查串联电路特点、并联电路特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
9.【答案】D
【解析】解：ABC、影响电阻大小的因素是：材料、长度、横截面积、温度，只根据其中的一个或两个因素无法判定电阻的大小关系，故ABC错误；
D、同种材料制成的长短相同的导线，越粗的导线的电阻越小，故D正确。
故选D。
影响电阻大小的因素是：材料、长度、横截面积、温度，在比较和探究电阻大小时，要用到控制变量法。
能否用控制变量法正确分析电阻的变化是本题的解题关键。
10.【答案】C
【解析】解：由电路图可知，R1与R2串联，电流表测R2支路的电流，电压表测电源的电压。
因电源电压不变，
所以，滑片移动时，电压表V的示数不变，故AB错误；
滑片P向右移动的过程中，接入电路中的电阻增大，
因并联电路中各支路两端的电压相等，
所以，由I=UR可知，通过R2的电流减小，即电流表的示数减小，故C正确，D错误。
故选：C。
由电路图可知，R1与R2串联，电流表测R2支路的电流，电压表测电源的电压。根据电源的电压可知滑片移动时电压表V示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器的电流变化。
本题考查了电路的动态分析，涉及到滑动变阻器的变阻原理、欧姆定律、并联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
11.【答案】D
【解析】解：
A.由电路图可知，只闭合S1时，两灯泡均不亮，故A不符合题意；
B.由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，故B不符合题意；
C.由电路图可知，只闭合S1时，近灯光L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；
D.由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，近灯光L2亮，故D符合题意。
故选：D。
由题意可知，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，近灯光L2也亮起，说明L1与L2可以独立工作、互不影响即为并联，且S1位于干路，S2位于L2支路，据此分析选项得出答案。
本题考查了串并联电路的设计，对于该题型的题目可以根据题意找出符合要求的电路图即可。
12.【答案】C
【解析】解：由P=U2R得：R1=U2P1=(12V)26W=24Ω，
R2=U2P2=(12V)24w=36Ω；
两灯串联后电流一样，则P=I2R得，阻值大的电阻功率大，故L2要亮。
故选：C。
本题先由功率公式求得两灯的电阻，再由串联电路的特点可得出两灯功率。
额定电压相同、功率越大的灯泡，其电阻越小；若将两灯泡串联在电路中，则功率小的亮度大。
13.【答案】AD
【解析】解：A、花香四溢属于扩散现象，说明分子在不停地做无规则运动，故A正确；
B、汽车实现了“零排放”，但是不能排除机械间的摩擦，不能排除热量的散失，所以机械效率不会达到100%，故B错误；
C、四冲程内燃机的压缩冲程中，活塞压缩气体做功，机械能转化为内能，故C错误；
D、汽油机在吸气冲程中吸入了汽油和空气的混合物，故D正确。
故选：AD。
(1)一切物质的分子都在不停地做无规则运动；
(2)任何机械的效率都不能等于和大于100%；
(3)内燃机的压缩冲程中机械能转化为内能，做功冲程中内能转化为机械能；
(4)汽油机在吸气冲程中吸入了汽油和空气的混合物。
此题考查了分子动理论、机械效率及热机工作过程中的能量转化，包含的知识点较多，熟练掌握基础知识是解答的关键。
14.【答案】AD
【解析】
【分析】
(1)电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟电流关系时，控制通电时间和电阻不变；电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面上升的快慢来反映，体现的是转换思想；
(2)根据串并联电路的电流关系和焦耳定律Q=I2Rt解答。
本题考查了学生对焦耳定律、串联电路的电流关系以及控制变量法和转换法的了解和掌握，突出运用知识解决实际问题的能力，综合性强。
【解答】
解：A、甲实验中，两电阻丝串联，则通过电阻丝的电流和通电时间相同，密闭容器中两电阻丝的阻值不相等，所以探究的是电热与电阻的关系，故A正确；
B、乙实验中，右侧2个5欧的电阻丝并联，再与左侧5欧的电阻丝串联，故左右密闭容器中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，即控制电阻、通电时间一定时，探究电热与电流的关系，故B错误；
C、甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，闭合开关后，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，气体压强大，则右侧b管中液面上升得快，故C错误；
D、乙实验中，右侧2个5欧的电阻丝并联，再与左侧5欧的电阻丝串联，故左右密闭容器中电阻丝的电阻和通电时间相同，右侧两电阻并联后和左侧电阻串联，所以左侧容器中电阻丝的电流大于右侧容器中电阻丝的电流，由焦耳定律Q=I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧c管中液面上升得快，故D正确。
故选AD。
15.【答案】BCD
【解析】解：
A、由图甲知，当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，
由图象乙知，电源的电压：U=U1=10V，故A错误；
此时电路中的电流：I=0.5A，
根据欧姆定律可得，R1的阻值：R1=UI=10V0.5A=20Ω；
B、当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电压表V的示数最小，电路中的电流最小，
由图象知，此时U1′=4V，电路中电流I′=0.2A，
由串联电路特点和欧姆定律可得，R2的最大阻值：
R2=U2I′=U−U1′I′=10V−4V0.2A=30Ω，故B正确；
C、P由a向b恰好移动三分之一长度时，则R2的23接入电路中，
此时电路中电流：I′′=UR1+23R2=10V20Ω+23×30Ω=0.25A，
所以R1的电功率：P1=I′′2R1=(0.25A)2×20Ω=1.25W，故C正确；
D、P在a端时，由B项解答可知电路中电流I′=0.2A，此时U1′=4V，
则2分钟内R2消耗的电能：
W2=U2I′t=(10V−4V)×0.2A×120s=144J，故D正确。
故选：BCD。
(1)当滑片在b端时滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，根据图象得出电源的电压和电路中的电流，根据欧姆定律求出R1的阻值；
(2)当滑片位于a端时滑动变阻器接入电路中的电阻最大，电压表V的示数最小，电路中的电流最小，根据图象读出R1两端的电压，根据串联电路的电压特点求出滑动变阻器两端的电压，进一步求出R2的最大阻值；
(3)先计算P由a向b恰好移动三分之一长度时电路中电流，再由电功率公式计算此时R1的电功率；
(4)由W=UIt计算P在a端时2分钟内R2消耗的电能。
本题考查了串联电路特点、欧姆定律公式以及电功率和电功公式的应用，正确分析电路，并能从图象中获取有用信息是关键。
16.【答案】热值 内能 热传递 引力 永不停息地做无规则运动
【解析】解：火箭的燃料使用液态氢，主要是因为它的密度小且热值大，在同样情况下，可以释放更多的热量。
航天飞船进入太空以后，在没有太阳照射时，其表面的温度会急剧下降，这时飞船的内能会减小，这种改变内能的方式属热传递。
(1)因为分子间存在引力，所以水膜依然完好；
(2)由于分子永不停息的做无规则热运动，所以水球变成了一枚“红宝石”。
故答案为：热值；减小；热传递。
(1)引力；(2)永不停息地做无规则运动。
氢的热值大，在同等情况下可以放出更多的热量；
做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移。
一切物质都是由分子组成的，分子永不停息的做无规则热运动，分之间同时存在相互作用的引力和斥力。据此分析回答。
本题以航天发射为背景，考查了这一过程中与热学相关的多个知识点，体现了物理知识与高科技应用的联系，值得关注。
17.【答案】4：1
【解析】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流。
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针偏转角度相同，
所以，干路电流表A1的量程为0∼3A(分度值为0.1A)，L2支路电流表A2的量程为0∼0.6A(分度值为0.02A)，
又因为电流表指针在同一位置时大量程的读数是小量程读数的5倍，即A1示数是A2示数的5倍，所以干路电流是L2支路电流的5倍，即I=5I2，
由并联电路的电流特点可得通过L1的电流I1=I−I2=5I2−I2=4I2，
所以通过灯L1和L2的电流的比值为I1：I2=4I2：I2=4：1。
故答案为：4：1。
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流；根据并联电路的电流特点和两个电流表的指针偏转角度相同确定两表的量程，且指针在同一位置时大量程的读数是小量程读数的5倍，从而可知通过两灯的电流关系。
本题考查了并联电路的电流规律和对电流表的认识，关键要知道：电流表指针在同一位置时大量程的读数是小量程读数的5倍。
18.【答案】11001.296×105
【解析】解：(1)他家接入用电器的最大总功率：
；
(2)2500R/kW⋅h表示电路中用电器每消耗1kW⋅h的电能，电能表的转盘转2500转，
所以，转盘转90转消耗的电能：
W=90R2500R/(kW⋅h)=0.036kW⋅h=0.036×3.6×106J=1.296×105J，
故答案为：1100；1.296×105。
(1)知道电能表的工作电压和平时工作允许通过的最大电流，根据P=UI求出他家接入用电器的最大总功率；
(2)2500R/kW⋅h所表示的物理意义：电路中用电器每消耗1kW⋅h的电能，电能表的转盘转2500转，据此求出转盘转90转消耗的电能。
本题考查了电功率、消耗电能的计算，明确电能表参数的含义是关键，计算过程要注意单位的换算。
19.【答案】秒表 加热时间长短 质量相同的水和煤油升高相同温度，吸收的热量不同 A 酒精灯的火焰大小不同
【解析】解：(1)根据转换法，水和煤油吸收热量的多少是通过加热时间的长短来呈现；故还用到秒表；
(2)通过分析实验数据，能够得出的结论是：质量相同的水和煤油升高相同温度，吸收的热量不同(或质量相同的水和煤油升高相同温度，水吸热的热量多)；
(3)由(乙)知，加热时间相同，吸收的热量相同，水升温慢，故A正确；
故选：A；
(4)使质量相同的水升高相同的温度，水吸收的热量相同，酒精灯放出的热量相同，如果酒精灯火焰相同，那么加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，说明酒精灯的火焰不同，所以其原因可能是：酒精灯的火焰大小不同。
故答案为：(1)秒表；加热时间长短；(2)质量相同的水和煤油升高相同温度，吸收的热量不同；(3)A；(4)酒精灯的火焰大小不同。
(1)(2)(3)我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转化法。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(4)从酒精灯的火焰大小考虑。
本题比较不同物比质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
20.【答案】R=UI 断开 BRx断路 4.2S1闭合、S2断开 (I2−I1)R0I1
【解析】解：(1)电源电压3V，故电压表选用小量程并联在待测电阻两端；滑动变阻器上下各选一个接线柱接入电路且串联在电路中，滑动变阻器滑片P向右移动时，电流表示数变小，说明此时变阻器接入电路中的电阻变大，则变阻器左下方接线柱必须接入电路中，如下图所示：
；
(2)测量未知电阻Rx阻值的实验原理：R=UI；
(3)为了保护电路，连接电路时，开关必须断开；电路接通前，滑动变阻器的滑片P应该置于阻值最大处，即B端；
(4)闭合开关，小芳发现电流表示数为零，说明电路可能断路；电压表有示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即可能是Rx断路；
(5)由图像知，当定值电阻的电压是2.5V时，对应的电流值为0.6A，由I=UR可得：
Rx=UI=2.5V0.6A≈4.2Ω；
(6)电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③在①中，Rx与R0串联，电流表测串联电路电流；在②中，只有R0的简单电路，电流表测R0的电流；根据电源电压不变，则有：
I1(Rx+R0)=I2R0，解得：Rx=(I2−I1)R0I1。
故答案为：(1)如上图所示；(2)R=UI；(3)断开；B；(4)Rx断路；(5)4.2；(6)①S1闭合、S2断开；③(I2−I1)R0I1。
(1)电源电压3V，故电压表选用小量程并联在待测电阻两端；滑动变阻器上下各选一个接线柱接入电路且串联在电路中，滑动变阻器滑片P向右移动时，电流表示数变小，说明此时变阻器接入电路中的电阻变大，据此进行解答；
(2)测量未知电阻Rx阻值的实验原理：R=UI；
(3)为了保护电路，连接电路时，开关必须断开；电路接通前，滑动变阻器的滑片P应该置于阻值最大处；
(4)闭合开关，小芳发现电流表示数为零，说明电路可能断路；电压表有示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
(5)从图像上找到电压对应的点，读出对应的电流，利用欧姆定律可求电阻；
(6)根据电源电压不变利用欧姆定律计算出Rx阻值。
本题为测量未知电阻Rx的阻值的实验，考查电路连接、故障分析、电阻计算和实验步骤等知识。
21.【答案】A 调节滑片减小滑动变阻器接入电路的电阻，观察灯泡的亮度 滑动变阻器的最大阻值太小 “50Ω1A” 2.1B0.75符合
【解析】解：(1)伏安法测小灯泡电功率和探究电流与电压关系的实验中，滑动变阻器的作用是改变小灯泡或定值电阻两端的电压；
探究探究电流与电阻关系的实验中，滑动变阻器的作用是控制定值电阻两端的电压保持不变，故选A；
(2)小灯泡不亮的原因最有可能是通过小灯泡的电流太小，导致小灯泡的实际功率太小，不足以使小灯泡发光，因此下一步应该调节滑片减小滑动变阻器接入电路的电阻，观察灯泡的亮度；
(3)根据串联电路的特点可知，如果其它元件规格符合要求的情况下，滑动变阻器总阻值太小，那么滑动变阻器接入最大阻值时分得的电压小，使得小灯泡两端的电压调节范围小，所以应换用铭牌为“50Ω1A”的滑动变阻器；
(4)灯在额定电压下正常发光，图乙中电压表选用小量程，分度值为0.1V，示数为2.1V，小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B移动，直到电压表示数为灯泡的额定电压2.5V；
(5)根据图丙可知，灯泡两端电压为2.5V时，通过灯泡的电流为0.3A，则灯泡的额定功率：P=UI=2.5V×0.3A=0.75W，该小灯泡符合制造规格。
故答案为：(1)A；(2)调节滑片减小滑动变阻器接入电路的电阻，观察灯泡的亮度；(3)滑动变阻器的最大阻值太小；“50Ω1A”；(4)2.1；B；(5)0.75；符合。
(1)伏安法测小灯泡电功率和探究电流与电压关系的实验中，滑动变阻器的作用是改变小灯泡或定值电阻两端的电压；探究探究电流与电阻关系的实验中，滑动变阻器的作用是控制定值电阻两端的电压保持不变，据此分析；
(2)小灯泡不亮的原因最有可能是通过小灯泡的电流太小，导致小灯泡的实际功率太小，不足以使小灯泡发光，据此分析下一步操作；
(3)电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格方面考虑；
(4)灯在额定电压下正常发光，根据电压表选用小量程确定分度值读出示数，与灯泡的额定电压比较，根据串联电路电压的规律及分压原理确定滑片移动的方向；
(5)先根据图丙读出灯泡两端电压等于额定电压对应的电流，然后利用P=UI求出小灯泡的额定功率，再判断是否符合制造规格。
本题探究小灯泡的额定功率是否符合规格，考查滑动变阻器的作用、实验操作、器材的要求、电压表读数、根据I−U图像计算小灯泡的额定功率。解答本题要求会综合应用串联电路特点和欧姆定律。
22.【答案】解：
(1)由电路图可知，S1、S2都断开时，R1与L串联，已知小灯泡L正常发光，
所以，电路中电流：，
由I=UR可得，R1两端电压：U1=IR1=0.3A×15Ω=4.5V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U=UL+U1=3V+4.5V=7.5V；
(2)由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，
由并联电路的电压特点知：U1′=U2=U=7.5V，
通过R1的电流：I1=UR1=7.5V15Ω=0.5A，
由并联电路的电流特点可得，通过R2的电流：I2=I′−I1=0.6A−0.5A=0.1A，
由I=UR可得，R2的阻值：R2=UI2=7.5V0.1A=75Ω；
答：(1)电源电压为7.5V；
(2)R2的阻值为75Ω。
【解析】(1)当S1、S2都断开时，R1与L串联，灯泡正常发光时的电压和额定电压相等，电路中的电流和额定电流相等，根据欧姆定律求出R1两端的电压，利用串联电路的电压特点求出电源电压；
(2)当S1、S2都闭合时，R1与R2并联，电流表测干路电流，根据欧姆定律求出R1的电流，根据并联电路的电流特点和欧姆定律求出R2的阻值。
本题考查了串并联电路的特点和欧姆定律的应用，分清电路的连接方式是解题的关键。
23.【答案】解：
(1)由电路图可知，只闭合开关S1时，R1、R2串联；闭合S1、S2时，电路为R2的简单电路；
由P=U2R可知，当电源电压一定时，电路的总电阻越小，电路的电功率越大；
因串联电路的总电阻大于任一分电阻，因此当只闭合开关S1时，R1、R2串联，电路总电阻较大，电功率较小，此时电路为保温挡；闭合S1、S2时，电路为R2的简单电路，电路总电阻较小，电功率较大，此时电路为加热挡；
由P=U2R可知，R2的电阻：；
(2)保温挡的功率：；
(3)奶吸收的热量：；
加热200s消耗的电能：，
恒温调奶器的加热效率：。
答：(1)R2的电阻为80Ω；
(2)保温挡的功率为110W；
(3)奶吸收的热量为7.5×104J；
恒温调奶器的加热效率为62%。
【解析】(1)由电路图可知，只闭合开关S1时，R1、R2串联；闭合S1、S2时，电路为R2的简单电路；根据P=U2R可知，当电源电压一定时，电路的总电阻越小，电路的电功率越大；根据串联电路电阻规律得出电路的工作状态，再根据P=U2R求出R2的电阻；
(2)根据串联电路的电阻的规律和P=U2R求出低温挡的功率；
(3)先根据求出奶吸收的热量，再根据W=Pt求出加热200s消耗的电能，最后根据求出恒温调奶器的加热效率。
本题考查了电阻的串联、吸热公式、电功率公式、电功公式以及效率公式的灵活应用，关键是会判断恒温调奶器所处状态和对应电路的连接方式。
相关试卷
2023年山东省滨州市中考物理试卷（含答案解析）： 这是一份2023年山东省滨州市中考物理试卷（含答案解析），共25页。试卷主要包含了 下列估测中，符合实际的是， 下列说法正确的是等内容，欢迎下载使用。
2023年山东省滨州市惠民县石庙一中中考物理二模试卷（含解析）： 这是一份2023年山东省滨州市惠民县石庙一中中考物理二模试卷（含解析），共28页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年山东省滨州市惠民县中考物理二模试卷： 这是一份2023年山东省滨州市惠民县中考物理二模试卷，共17页。试卷主要包含了选择题，填空题，作图，综合应用题等内容，欢迎下载使用。
