2022年广东省深圳中考物理（新题型）模拟卷二

这是一份2022年广东省深圳中考物理（新题型）模拟卷二，共20页。

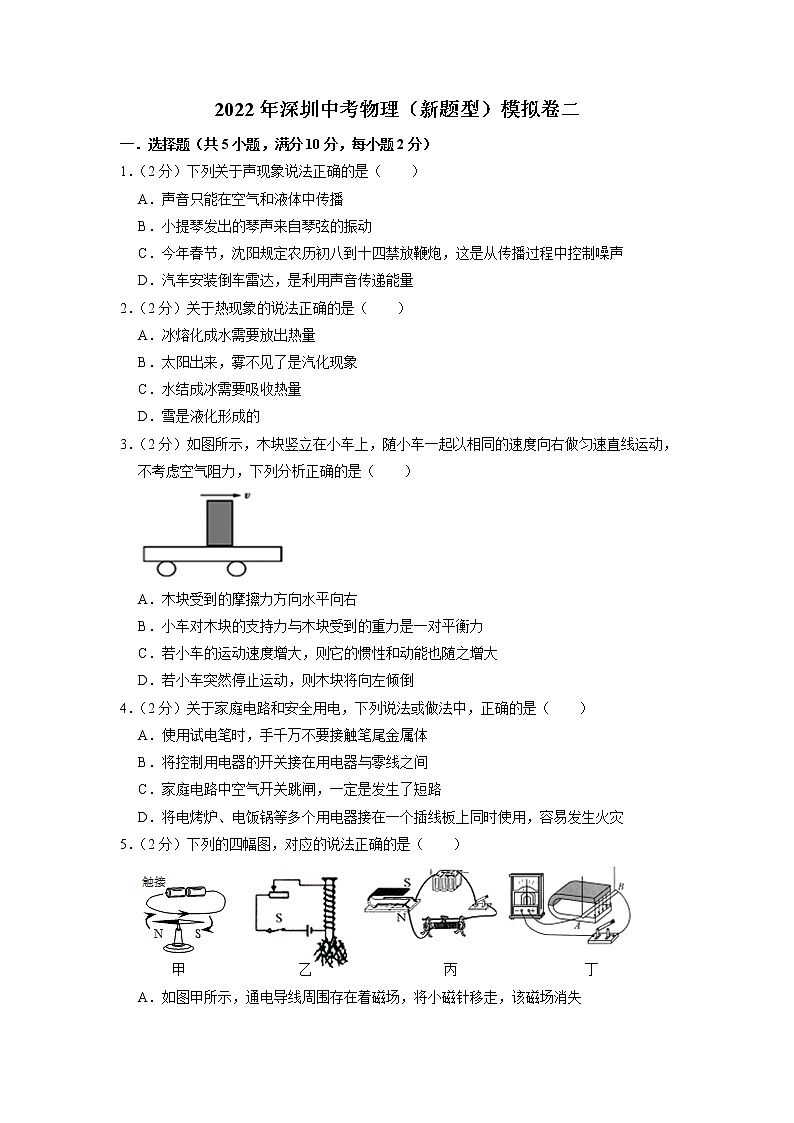

2022年深圳中考物理（新题型）模拟卷二
一．选择题（共5小题，满分10分，每小题2分）
1．（2分）下列关于声现象说法正确的是（　　）
A．声音只能在空气和液体中传播
B．小提琴发出的琴声来自琴弦的振动
C．今年春节，沈阳规定农历初八到十四禁放鞭炮，这是从传播过程中控制噪声
D．汽车安装倒车雷达，是利用声音传递能量
2．（2分）关于热现象的说法正确的是（　　）
A．冰熔化成水需要放出热量
B．太阳出来，雾不见了是汽化现象
C．水结成冰需要吸收热量
D．雪是液化形成的
3．（2分）如图所示，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，不考虑空气阻力，下列分析正确的是（　　）

A．木块受到的摩擦力方向水平向右
B．小车对木块的支持力与木块受到的重力是一对平衡力
C．若小车的运动速度增大，则它的惯性和动能也随之增大
D．若小车突然停止运动，则木块将向左倾倒
4．（2分）关于家庭电路和安全用电，下列说法或做法中，正确的是（　　）
A．使用试电笔时，手千万不要接触笔尾金属体
B．将控制用电器的开关接在用电器与零线之间
C．家庭电路中空气开关跳闸，一定是发生了短路
D．将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用，容易发生火灾
5．（2分）下列的四幅图，对应的说法正确的是（　　）

A．如图甲所示，通电导线周围存在着磁场，将小磁针移走，该磁场消失
B．如图乙所示，可以探究电磁铁的磁性强弱与电流大小的关系
C．如图丙所示，闭合开关后，仅对调磁体的N、S极，导体的运动方向不变
D．如图丁所示，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流
二．多选题（共5小题，满分10分，每小题2分）

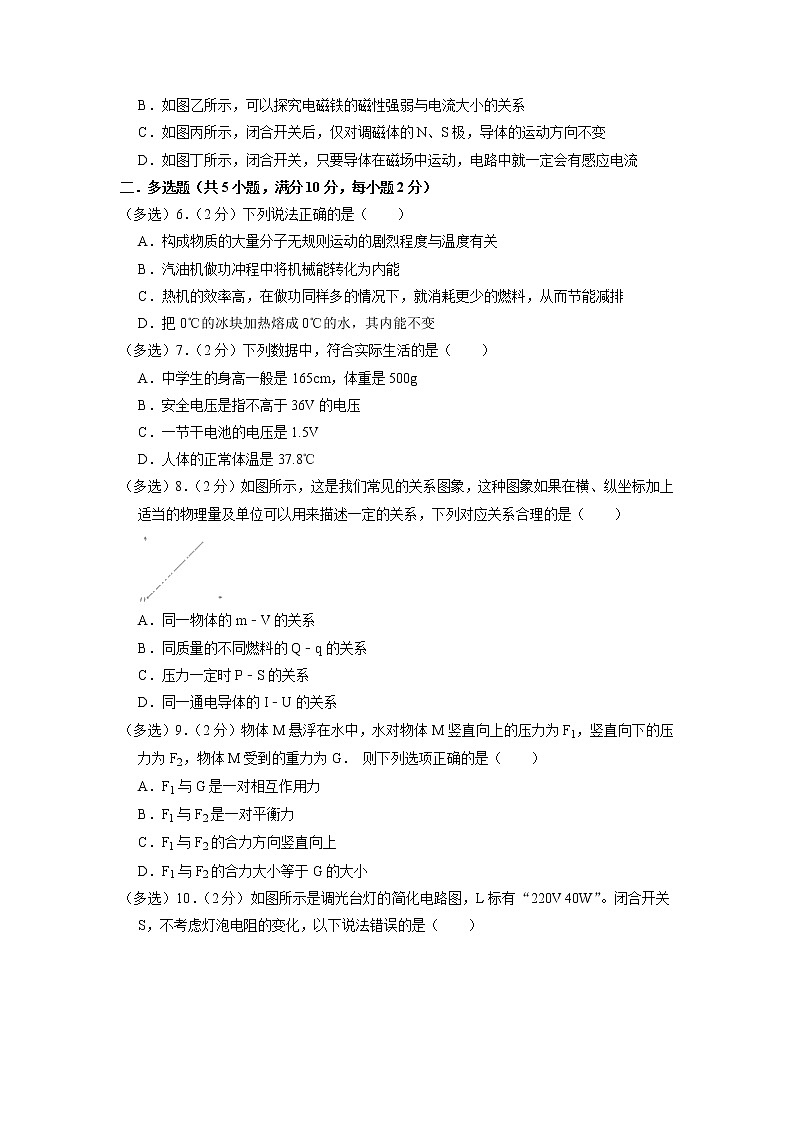

（多选）6．（2分）下列说法正确的是（　　）
A．构成物质的大量分子无规则运动的剧烈程度与温度有关
B．汽油机做功冲程中将机械能转化为内能
C．热机的效率高，在做功同样多的情况下，就消耗更少的燃料，从而节能减排
D．把0℃的冰块加热熔成0℃的水，其内能不变
（多选）7．（2分）下列数据中，符合实际生活的是（　　）
A．中学生的身高一般是165cm，体重是500g
B．安全电压是指不高于36V的电压
C．一节干电池的电压是1.5V
D．人体的正常体温是37.8℃
（多选）8．（2分）如图所示，这是我们常见的关系图象，这种图象如果在横、纵坐标加上适当的物理量及单位可以用来描述一定的关系，下列对应关系合理的是（　　）

A．同一物体的m﹣V的关系
B．同质量的不同燃料的Q﹣q的关系
C．压力一定时P﹣S的关系
D．同一通电导体的I﹣U的关系
（多选）9．（2分）物体M悬浮在水中，水对物体M竖直向上的压力为F1，竖直向下的压力为F2，物体M受到的重力为G． 则下列选项正确的是（　　）
A．F1与G是一对相互作用力
B．F1与F2是一对平衡力
C．F1与F2的合力方向竖直向上
D．F1与F2的合力大小等于G的大小

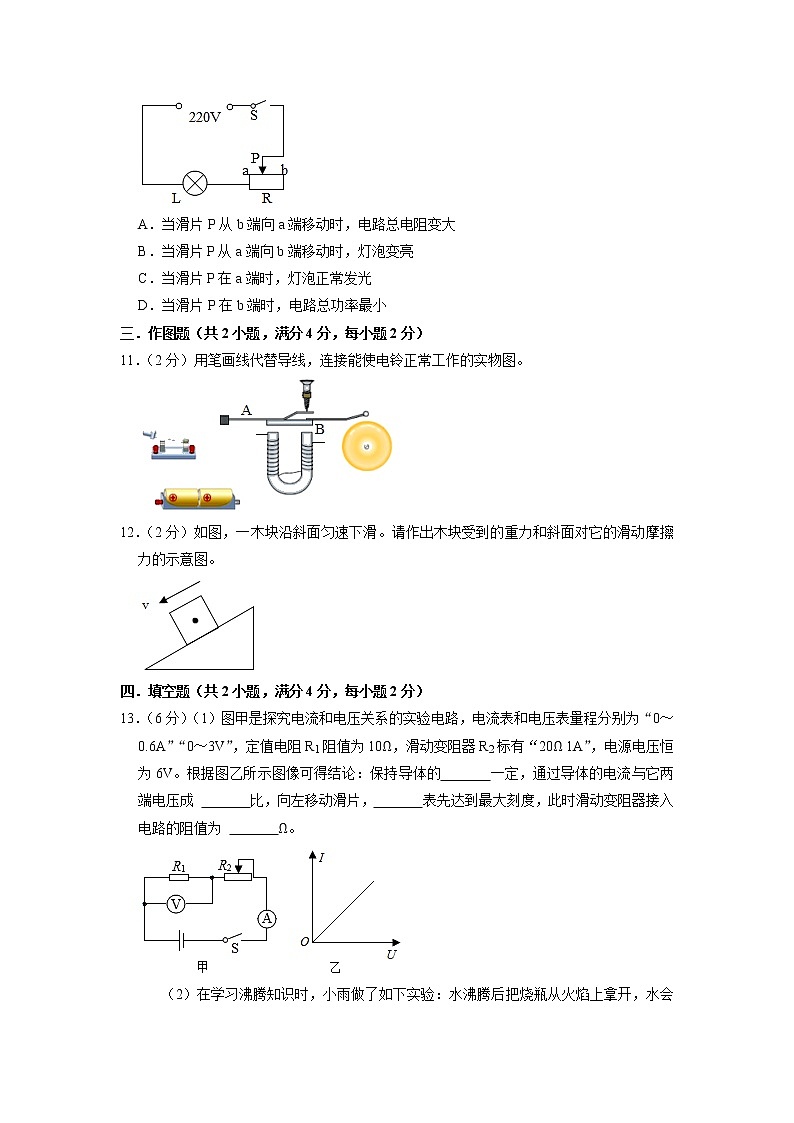

（多选）10．（2分）如图所示是调光台灯的简化电路图，L标有“220V 40W”。闭合开关S，不考虑灯泡电阻的变化，以下说法错误的是（　　）

A．当滑片P从b端向a端移动时，电路总电阻变大
B．当滑片P从a端向b端移动时，灯泡变亮
C．当滑片P在a端时，灯泡正常发光
D．当滑片P在b端时，电路总功率最小
三．作图题（共2小题，满分4分，每小题2分）
11．（2分）用笔画线代替导线，连接能使电铃正常工作的实物图。

12．（2分）如图，一木块沿斜面匀速下滑。请作出木块受到的重力和斜面对它的滑动摩擦力的示意图。

四．填空题（共2小题，满分4分，每小题2分）
13．（6分）（1）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻R1阻值为10Ω，滑动变阻器R2标有“20Ω 1A”，电源电压恒为6V。根据图乙所示图像可得结论：保持导体的 一定，通过导体的电流与它两端电压成 　 　比，向左移动滑片，　 　表先达到最大刻度，此时滑动变阻器接入电路的阻值为 　 　Ω。

（2）在学习沸腾知识时，小雨做了如下实验：水沸腾后把烧瓶从火焰上拿开，水会停止沸腾。迅速塞紧瓶塞，把烧瓶倒置并向瓶底浇冷水，如图所示。烧瓶内的水重新沸腾，此过程中烧瓶内水蒸气遇冷 　 　（填物态变化名称），气压减小，水的沸点 　 　。

14．（5分）在探究凸透镜成像规律的实验中，凸透镜的焦距为10cm：

（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在 　 　，上图中位置的成像规律，与 原理相同。
（2）当烛焰距凸透镜6cm时，为了看到烛焰的像，人应站在与光屏 　 　侧（选填“同”或“异”）。
（3）当蜡烛放在该凸透镜两倍焦距以外某位置固定不动时，四位同学各自移动光屏都寻找到了蜡烛清晰的像，并记录下此时的物距。细心的小明发现，四位同学的物距相同、透镜相同，但记录的像距都不相同。则出现该现象最可能的原因是 　 　。
15．（5分）学了摩擦力后，在学校拔河比赛中大家都尽量选穿新运动鞋，军军猜想：鞋与地面间摩擦力的大小可能跟鞋底花纹的深度有关。于是他找来了两只同品牌同规格的运动鞋进行探究（一只鞋鞋底花纹没有磨损，另一只鞋底花纹磨损较大）。
序号
种类
重力G/N
拉力F/N
①
新鞋
5.7
2.3
②
旧鞋
5.4
1.7
③
旧鞋插在新鞋中
11.1
4.5
④
新鞋插在旧鞋中
11.1
3.5
实验步骤如下：
（1）军军测出新鞋的重力如表格序号①、②所示，按照上图14所示用弹簧测力计沿水平方向拉着鞋子在桌面上做　 　运动，读出了弹簧测力计的示数并填入表中，序号①的实验中的鞋受到的摩擦力大小为 。
（2）将新鞋子换成旧鞋子在同一个桌面上重新实验，测出了重力和拉力填在表格序号①、②中。由此得出结论：鞋底花纹越深，与地面摩擦力越大。兰兰认为他的做法不妥，不妥之处是　 　。
（3）为了得出正确的结论，军军采纳了兰兰的意见，将两个鞋子插在对方中进行实验，得出的数据如表格序号③、④中：
对比序号　 　的两组实验数据可知，摩擦力的大小与鞋底花纹的深度有关；
对比序号　 　的两组实验数据可知，摩擦力的大小与压力大小有关。

16．（7分）选修课上，兴趣小组的同学为了测量酱油的密度，进行以下实验：
（1）小聪将天平放在水平桌面上，将游码移至标尺 处，若指针偏向分度盘的左侧，此时应该将平衡螺母向 调节。
（2）将待测酱油倒入烧杯中，用已调节好的天平测量烧杯和酱油的总质量如图（甲）所示，烧杯和酱油的总质量是　 　g。
（3）将烧杯中的酱油倒入一部分到图（乙）的量筒中，量筒中酱油的体积　 　cm3。
（4）用已调节好的天平测量剩余酱油和烧杯的总质量如图（丙）所示，由此可知酱油的密度是　 　kg/m3。

（5）小方设计另一种测量酱油密度的实验方案：用天平测出空烧杯的质量m1；向烧杯内倒入适量酱油，再测出烧杯和酱油的总质量m2；然后把烧杯内的酱油全部倒入量筒内，测出量筒内酱油的体积为V。小方的实验方案测出酱油的密度比小聪同学测出的　 　（选填“偏大”或“偏小”）。
（6）小红想利用天平、一个空烧杯、适量的水、石块、细线来测量酱油的密度，以下是她设计的实验步骤，请你补充完整。
①向烧杯中倒入适量的水，用调节好的天平称出烧杯和水的总质量m1；
②如图丁所示，用细线拴住石块，使其全部浸没在烧杯的水中（水未溢出），且不与容器相接触。在右盘中增减砝码，并调节游码，测出天平平衡时砝码的质量和游码对应数值的总和为m2；
③将烧杯中的水全部倒净，再倒入适量的酱油，用天平测出其总质量为m3；
④用细线拴住石块，使其在烧杯的酱油中（酱油未溢出），在右盘中增减砝码，并调节游码，测出天平平衡时砝码的质量和游码对应数值的总和为m4；
⑤已知水的密度为ρ水，利用上述测量出的物理量和已知量计算酱油密度的表达式为：　 　。
五．计算题（共2小题，满分16分）
17．（7分）如图所示，电阻R1＝10Ω．只闭合开关S1时，电流表示数为0.6A；开关S1、S2均闭合时，电流表示数为0.9A．求：
（1）电源电压？
（2）通电1min，其电阻R1的电热？
（3）电阻R2的阻值及其功率？





18．（9分）如图（甲）所示，盛有水的圆柱形平底薄壁容器静止于水平桌面上，用弹簧测力计挂着一个长方形金属块沿竖直方向缓慢浸入水中直至完全浸没（水未溢出），通过实验得出金属块下表面浸入水中的深度h与其排开水的体积V排的关系，如图（乙）所示。已知金属块的质量为0.3kg，金属块的底面积与容器的底面积之比为1：5（ρ水＝1.0×103kg/m3，g取10N/kg）。求：
（1）金属块的重力；
（2）金属块的下表面浸入水中的深度为3cm时受到的浮力；
（3）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。




六．综合能力题（共1小题，满分8分，每小题8分）
19（1）． “认真观察和仔细分析”是科学研究的基本要求。

（1）如图甲，在静止指向南北方向的小磁针上方平行地放一根直导线。闭合开关，原来静止的小磁针发生转动，原来静止的直导线仍然未动。
①小磁针发生转动，可以说明它一定受到力的作用，因为 　 　；该现象是科学家　 　发现的。
②直导线仍然未动，此时偏转的小磁针对直导线 　 　（填“有”或“没有”）力的作用；
19（2）.太空能量“供应商”——太阳能电池帆板
太阳能电池帆板（简称“电池板”）是为各类太空飞行器提供能源的装置，被称为太空能量“供应商”。电池板通常装有“向日器”，有了“向日器”，电池板就像向日葵一样迎着太阳转动。某兴趣小组为了研究影响太阳能电池产生电流大小的因素，他们用材料相同、面积分别为S和S'（S＜S'）的“电池板”进行实验，并改变电池板与光线的夹角θ，用电流表观察电流大小，实验过程如图所示。

（1）太阳能电池工作时，是把太阳能转化为 　 　能；
（2）分析比较图甲与乙可得：材料、与光线夹角相同的电池板，　 　越大，产生的电流越大；
（3）分析比较图 　 　可得：太阳能电池帆板安装“向日器”时，要尽量使太阳光垂直照射电池板；
（4）图丁所示为我国最新“天宫”与“天和”的组合体。对太空中的组合体来说，每24个小时就有16个昼夜。每昼30分钟、每夜60分钟，30分钟面对太阳的时间，就是组合体太阳能帆板发电的时候。帆板发电时，一部分电量直接供给组合体，另一部分电量则储存在柔性砷化镓薄膜电池里，供黑夜时使用。黑夜电池在供电时是把 　 　能转化为 　 　能。若组合体所在高度电池帆板每平方米接收的太阳光能量平均功率值为500W，为了保证每天能够产生8.28×108J的电能，则组合体电池帆板的总面积至少为 　 　m2（太阳能电池效率为23%）。

2022年深圳中考物理（新题型）模拟卷二
参考答案与试题解析
一．选择题（共5小题，满分10分，每小题2分）
1．【分析】（1）知道声音传播时需要介质，一切固体、液体、气体都可以作为传声的介质，在真空中不能传播声音；
（2）声音是由物体的振动产生；
（3）减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声；
（4）声音能够传递信息，也能传递能量。
【解答】解：A、一切固体、液体、气体都可以作为传声的介质，故A错误；
B、小提琴发出的琴声来自琴弦的振动，故B正确；
C、禁放鞭炮，这是从声源处控制噪声的，故C错误；
D、声音能够传递信息，也能传递能量，汽车安装倒车雷达，是利用声音传递信息，故D错误。
故选：B。
【点评】了解声音的产生及传播条件、减弱噪声的途径、声与信息等，具有综合性，但难度不大，强化对课本基础知识的记忆是解决识记性题目的基础。
2．【分析】分析物态变化时，首先分析生成物的状态，然后看是由什么状态形成的，最后根据物态变化的知识来判断。
【解答】解：
A、冰熔化成水属于熔化现象，需要吸收热量，故A错误；
B、太阳出来，雾不见了，雾发生了汽化现象，变为水蒸气，故B正确；
C、水结成冰属于凝固现象，需要放出热量，故C错误；
D、雪是空气中的水蒸气遇冷液化形成的，故D错误。
故选：B。
【点评】此题考查的是生活中物态变化现象的判断，解答这类题我们首先要判断出生成物的状态。
3．【分析】（1）摩擦力的产生条件：一个物体相对于另一个物体有运动的趋势或发生了运动；
（2）二力平衡的条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
（3）影响惯性大小的因素只有质量，质量越大，惯性越大；
（4）如果小车突然停止，木块下部由于摩擦速度减小，而木块上部由于惯性会仍然保持原来的运动状态，据此分析可知木块运动方向。
【解答】解：
A、由于木块随小车一起做匀速直线运动，即木块相对于小车处于静止状态，不具备摩擦力产生的条件，所以它没有受到摩擦力的作用；故A错误。
B、小车对木块的支持力与木块受到的重力，大小相等、方向相反，作用在同一条直线上，作用在同一物体上，二力是一对平衡力，故B正确。
C、惯性只有物体的质量有关，与其它因素无关；动能与质量和速度有关，质量一定时，速度越大，小车具有的动能越大，故C错误；
D、如果小车突然停止，木块下部由于摩擦随车静止，而木块上部由于惯性会仍然保持原来的运动状态向右运动，所以会向右倾倒，故D错误。
故选：B。
【点评】此类题考查二力平衡的条件、影响惯性和动能大小的因素、摩擦力产生的条件等多方面的知识，是一道综合性较强的题目。
4．【分析】（1）试电笔的正确使用方法：手需要接触笔尾金属体，一定不能接触笔尖金属体；
（2）家庭电路中，控制用电器的开关应接在火线和用电器之间；
（3）家庭电路电流过大的原因：短路、用电器总功率过大；
（4）家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾。
【解答】解：
A、使用测电笔时，手要与笔尾金属体接触，试电笔才能区分火线或零线，手千万不要接触笔尖金属体，否则会引起触电事故，故A错误；
B、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故，故B错误；
C、空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故C错误；
D、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故D正确。
故选：D。
【点评】此题考查了常见的安全用电的知识，要将所学的知识应用到日常生活中。
5．【分析】利用下列知识分析判断：
（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；
（2）电磁铁的磁性的强弱与电流的有无、电流的强弱和线圈的匝数有关；
（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；
（4）闭合电路的部分导体，在磁场中切割磁感线运动，在导体中将产生电流，叫电磁感应。
【解答】解：
A、通电导线周围存在磁场，将小磁针移走，该磁场仍存在，故A错误；
B、据图可知，若改变滑片的位置，电路中的电流会发生改变，电磁铁所吸引大头针的个数将会发生变化，能说明电磁铁的磁性强弱与电流大小的关系，故B正确；
C、通电导体在磁场中受到力的作用，其受力方向与磁场方向和电流方向有关；电流方向不变，对调磁体的N、S极（即改变磁场方向），导体棒摆动方向改变，故C错误；
D、闭合电路中的导体棒在磁场中运动，若导体不切割磁感线，就不会产生感应电流，故D错误。
故选：B。
【点评】本题考查了电与磁之间的三个联系（通电导体的周围存在磁场、通电导体在磁场中受力和电磁感应现象）以及安培定则的运用，难度不大；要求平时学习时注意区分三个相关实验的原理和应用。
二．多选题（共5小题，满分10分，每小题2分）
（多选）6．【分析】（1）一切物质的分子都在不停地做无规则的运动，分子热运动的剧烈程度与温度有关；
（2）做功冲程中内能转化为机械能；
（3）热机的效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比；比值越大，效率越高。
（4）晶体在熔化过程中，吸收热量、内能增大、温度不变。
【解答】解：A、组成物质的大量分子无规则运动的剧烈程度与温度有关，温度越高，分子无规则运动越剧烈，故A正确。
B、汽油机在做功冲程中将内能转化为机械能，故B错误；
C、热机效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比；热机的效率高，消耗燃料少，从而节能减排；故C正确；
D、把0℃的冰块加热熔化成0℃的水，该过程中冰吸收热量，内能增加；故D错误。
故选：AC。
【点评】本题综合考查了内能与温度的关系、汽油机的工作原理、热机的效率和熔化吸热等知识点，属于基础知识的考查范围，难度不大。
（多选）7．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：
A、中学生的身高一般是165cm左右，体重是500N左右，此选项不符合实际情况；
B、对人体安全电压不高于36V，此选项符合实际情况；
C、一节干电池的电压是1.5V，此选项符合实际情况；
D、人体的正常体温是37℃左右，达不到37.8℃，此选项不符合实际情况。
故选：BC。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
（多选）8．【分析】从图象上可以看出，该图象反应的物理量之间成正比关系，然后根据各选项之间的关系选择即可。
【解答】解：
由图象可知，横坐标表示的物理量和纵坐标表示的物理量是成正比的关系；
A、同一物体的质量与体积的比值是定值，在图象中应为一个点，不可以用该图象描述；
B、由Q＝mq可知，同质量的不同燃料，热值越大燃烧时放出热量越多，Q与q成正比，可用该图象描述；
C、由p＝可知，F一定时，受力面积S越大，压强p越小，不可以用该图象描述；
D、由I＝可知，电阻一定时，导体中电流和导体两端电压成正比，可以用该图象描述。
故选：BD。
【点评】本题考查不同量之间的关系，理解图象中物理量之间的比例关系是解题的关键。
（多选）9．【分析】利用液体压强公式P＝ρgh，即压强与液体的密度和物体所处的深度有关，对物体在竖直方向进行受力分析，受到了重力、上表面的压力和下表面的压力，利用F＝Ps计算出上下表面所受压力，由于物体处于悬浮状态，所以物体受力平衡。
【解答】解：p1＝ρgh1，P2＝ρgh2，h2＞h1，由F＝Ps，可知F2＞F1；故B错误；
因为物体悬浮，所以浮力等于重力，即F1﹣F2＝G，故A错误；
根据浮力产生的原因可知，F1与F2的合力为浮力，而浮力的方向始终竖直向上，并且大小等于物体的重力，故CD正确。
故选：CD。
【点评】解决此类题目要对物体进行受力分析是关键，会灵活运用液体压强公式解决问题。
（多选）10．【分析】由图可知，灯泡和滑动变阻器串联；根据滑片移动的方向判定电阻的变化，根据欧姆定律和电功率公式判定灯泡亮度的变化以及总功率的变化。
【解答】解：由图可知，灯泡和滑动变阻器串联；
A、当滑片P从b端向a端移动时，滑动变阻器接入电路的电阻减小，电路总电阻变小，故A错误；
B、当滑片P从a端向b端移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知，电流减小，灯泡的实际功率减小，则灯泡亮度变暗，故B错误；
C、当滑片P在a端时，滑动变阻器接入电路的电阻为0，灯泡两端的电压等于电源电压220V，所以灯泡正常发光，故C正确；
D、当滑片P在b端时，总电阻最大，电路中电流最小，根据P＝UI可知，电路总功率最小，故D正确。
故选：AB。
【点评】本题考查了电路的动态分析，明确滑动变阻器在滑片位置不同时电阻的特点是解题的关键。
三．作图题（共2小题，满分4分，每小题2分）
11．【分析】电铃的工作原理，通电时，电磁铁有电流通过，电磁铁具有了磁性，衔铁被吸引过来，使小锤打击铃碗发出声音，同时衔铁与螺钉分离，电路断开，电磁铁失去了磁性，此时电磁铁释放衔铁，弹性片又和螺钉接触使电路通电，铃碗发声，如此往复循环。据此电铃的工作原理连接实物。
【解答】解：把导线与螺钉和弹簧片及U形磁铁的线圈连接起来，最后与开关和电源连接起来，如下所示：

【点评】本题考查根据要求连接实物图，关键是明确电磁铁的工作原理。
12．【分析】根据重力的方向是竖直向下的，木块沿斜面匀速下滑，受到平行于斜面向上的滑动摩擦力，作用点都可以画在物体重心上。
【解答】解：（1）重力的方向是竖直向下的，从木块重心开始，沿竖直向下的方向画一条有向线段，用G表示，即为木块受到的重力示意图：
（2）木块A沿斜面匀速下滑，所受滑动摩擦力平行于斜面向上，作用点也可以画在物体的重心上，如图所示：

【点评】画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边。按照这个作图步骤，很容易能够画出指定力的示意图。
四．填空题（共2小题，满分4分，每小题2分）
13．【分析】（1）探究“电流跟电压、电阻的关系”实验重点的是考查控制变量法，研究电流跟电压关系时，控制电阻不变，研究电流跟电阻关系时要保持电压不变；
（2）由图可知，滑动变阻器和定值电阻串联，已知电流表和电压表量程分别为“0～0.6A”、“0～3V”，先计算电压表达到最大刻度时电路中的电流，并与电流表的量程比较即可判断；由欧姆定律求出此时的总电阻，根据电阻的串联可知，此时滑动变阻器接入电路的阻值。
【解答】解：
（1）由图象可知，横坐标表示导体两端的电压，纵坐标表示通过导体的电流，两者的关系图像是一条直线，即电压越大，电流也越大，且两者的比值为一定值，故可以得出的结论是：电阻一定时，通过导体的电流与导体两端的电压成正比；
（2）由图可知，滑动变阻器和定值电阻串联，已知电流表和电压表量程分别为“0～0.6A”、“0～3V”，
当电压表达到最大刻度时，即U1＝3V，
此时电路中的电流I＝I1＝＝＝0.3A＜0.6A，此时电流表还没有达到最大刻度，所以是电压表先达到最大刻度；
此时电路中的总电阻：
R总＝＝＝20Ω，
根据电阻的串联可知，此时滑动变阻器接入电路的阻值：
R滑＝R总﹣R1＝20Ω﹣10Ω＝10Ω。
故答案为：电阻；正；电压；10。
【点评】本题探究电流与电压和电阻的关系，以及滑动变阻器在滑动过程中，电路中的电流、电压的变化规律等，有一定的难度。
13（2）．【分析】水蒸气遇冷会液化；液体的沸点跟气压有关，气压减小，沸点降低。
【解答】解：水沸腾后把烧瓶从火焰上拿开，水不能继续吸收热量，水会停止沸腾，迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，烧瓶内的水蒸气遇冷的烧瓶壁液化变成小水珠，瓶内的气压减小，水的沸点降低，烧瓶内的水再次沸腾。
故答案为：液化；降低。
【点评】本题考查了沸点与气压的关系和液化现象，会将所学的物理知识应用到实际生活中的一些现象是解题的关键。
15． 【解答】解：（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在光屏的中央；
（2）凸透镜焦距为10cm，物距为6cm，物距小于一倍焦距，此时为放大镜的成像原理，故应该在光屏一侧，透过凸透镜观察所形成的像；
（3）像的位置应该是像最清晰的位置。各小组的像距不同的原因，可能是有的小组光屏上的像不是最清晰的时候测量的。
故答案为：（1）同一高度；照相机（2）同；（3）每位同学对最清晰像的位置判断不同。
【点评】此题是探究凸透镜成像的实验，考查了学生对实验操作的要求，一定要注意实验前的调整工作，为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处，同时还考查了凸透镜成像的规律及应用。
16．【分析】（1）弹簧测力计水平拉动鞋子时，弹簧测力计显示拉力大小，要使滑动摩擦力等于拉力大小，鞋子保持匀速直线运动。
（2）花纹的深度不同表示接触面的粗糙程度不同，探究滑动摩擦力大小跟花纹深度的关系，控制压力大小不变。
（3）探究滑动摩擦力的大小与鞋底花纹深度的关系，控制压力大小不变；探究滑动摩擦力大小跟压力大小关系，控制花纹深度不变。
【解答】解：（1）鞋子在水平面上进行匀速直线运动，鞋子在水平方向上受到的拉力和滑动摩擦力是一对平衡力，大小相等。
（2）探究滑动摩擦力大小跟花纹深度的关系，控制压力大小不变，新鞋和旧鞋的压力不同，所以得出的实验结论不准确，所以实验中没有控制压力大小不变。
（3）实验③和④，压力相同，花纹深度越深，滑动摩擦力越大，所以实验③和④探究摩擦力的大小与鞋底花纹的深度有关。
实验①、③或②、④，花纹深度相同，压力越大，滑动摩擦力越大，所以实验①、③或②、④探究滑动摩擦力的大小与压力大小有关。
故答案为：（1）匀速直线；2.3N（2）没有控制压力相同；（3）③④；①③或②④。
【点评】实验中花纹的深度不同，实际上是指接触面的粗糙程度不同；一个物理量受多个因素的影响时，探究物理量和其中一个因素的关系时，一定要控制其它因素不变。
17．【分析】（1）天平使用前的调节：若指针左偏，向右调平衡螺母，使指针指在分度盘的中线处；
（2）使用天平测量物体质量时，首先要明确标尺的分度值，被测物体的质量等于砝码的总质量与游码所对刻度之和；
（3）读取量筒中液体的体积时，首先要明确量筒的分度值，读数时视线与液面最凹处相平；
（4）已知烧杯和酱油的总质量和剩余酱油和烧杯的质量，可以得到量筒中酱油的质量；已知酱油的质量和体积，利用公式ρ＝得到酱油的密度；
（5）小方的方案中“把烧杯内的酱油全部倒入量筒内”会使得酱油不能全部倒入量筒内，从而使密度出现很大的误差；
（6）分析实验中的测量流程可以看出，此题解决的关键点在于寻找测酱油体积的方法。这里主要利用了浮力的知识，借助水来进行等效替代，先通过列平衡方程，得出石块排开水的体积，再将其浸没在酱油中，列出此时的平衡方程，将体积代入第二个方程，便可表示出酱油密度的大小。
【解答】解：
（1）调节天平横梁平衡时，首先将天平放在水平桌面上，将游码移至称量标尺的0刻度线处；已知指针偏向分度盘的左侧，此时应该将右边的平衡螺母向右移动，直到指针指在分度盘的中央；
（2）在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；
烧杯和酱油的总质量是m1＝50g+20g+2.4g＝72.2g；
（3）量筒的分度值为2cm3，量筒中酱油的体积为V＝40cm3；
（4）剩余酱油和烧杯的质量为m2＝27.4g，
量筒中酱油的质量为m＝m1﹣m2＝72.4g﹣27.4g＝45g，
酱油的密度为ρ＝＝＝1.125g/cm3＝1.125×103kg/m3；
（5）小方不可能把烧杯内的酱油全部倒入量筒内，导致测量的酱油的体积偏小，由公式ρ＝知：密度测量结果偏大；
（6）由第一次测量可知，物体所受的浮力与砝码增加的重力相等，根据阿基米德原理可知：ρ水gV石＝（m2﹣m1）g，则V石＝，
同理，由第二次测量可得，物体所受的浮力与砝码增加的重力相等，根据阿基米德原理可知：ρ酱油gV石＝（m4﹣m3）g，将石块的体积代入整理得，ρ酱油＝ρ水。
故答案为：（1）零刻度线；右；（2）72.4；（3）40；（4）1.125×103；（5）偏大；（6）ρ水。
【点评】此题考查的是天平和量筒的使用及液体密度的测量方法，题目为我们提供了三种不同原理、不同难度的测量方法，值得借鉴。
五．计算题（共2小题，满分16分）
18．（7分）如图所示，电阻R1＝10Ω．只闭合开关S1时，电流表示数为0.6A；开关S1、S2均闭合时，电流表示数为0.9A．求：
（1）电源电压？
（2）通电1min，其电阻R1的电热？
（3）电阻R2的阻值及其功率？

【分析】（1）由电路图可知，只闭合开关S1时，电路为R1的简单电路，电流表测通过R1的电流，直接根据欧姆定律的应用即可求出电源电压；
（2）开关S1、S2均闭合时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，根据Q＝I2Rt即可求出电阻R1的电热；
（3）根据并联电路的电流特点求出通过R2的电流，根据并联电路的电压特点和欧姆定律的应用求出电阻R2的阻值，根据P＝UI即可求出电阻R2的功率。
【解答】解：
（1）由电路图可知，只闭合开关S1时，电路为R1的简单电路，电流表测通过R1的电流；
由I＝ 得，电源电压：U＝I1R1＝0.6A×10Ω＝6V；
（2）开关S1、S2均闭合时，R1、R2并联，电流表测干路的电流，
因并联电路中各支路独立工作、互不影响，所以通过R1的电流仍然为0.6A不变；
则通电1min，电阻R1的电热：Q＝I12 R1t＝（0.6A）2×10Ω×60s＝216J；
（3）根据并联电路的电流特点可知，通过R2的电流：I2＝I﹣I1＝0.9A﹣0.6A＝0.3A，
由I＝得，电阻R2的阻值：R2＝＝＝20Ω；
电阻R2的功率：P2＝UI2＝6V×0.3A＝1.8W。
答：（1）电源电压为6V；
（2）通电1min，其电阻R1的电热为216J；
（3）电阻R2的阻值及其功率分别为20Ω和1.8W。
【点评】本题考查了并联电路的特点、欧姆定律的应用以及功率的计算，要注意开关闭合、断开时通过R1的电流不变。
19．（9分）如图（甲）所示，盛有水的圆柱形平底薄壁容器静止于水平桌面上，用弹簧测力计挂着一个长方形金属块沿竖直方向缓慢浸入水中直至完全浸没（水未溢出），通过实验得出金属块下表面浸入水中的深度h与其排开水的体积V排的关系，如图（乙）所示。已知金属块的质量为0.3kg，金属块的底面积与容器的底面积之比为1：5（ρ水＝1.0×103kg/m3，g取10N/kg）。求：
（1）金属块的重力；
（2）金属块的下表面浸入水中的深度为3cm时受到的浮力；
（3）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少。

【分析】（1）已知金属块的质量，根据G＝mg求出金属块的重力；
（2）由图乙可知，当金属块的下表面浸入水中的深度为3cm时排开水的体积，根据F浮＝ρ液gV排求出金属块受到浮力的大小；
（3）根据图乙可求出金属块的底面积，从而求出容器的底面积，则可求出金属块浸没后与金属块浸入之前比较水面上升的高度，从而求出水对容器底部的压强增加量。
【解答】解：（1）金属块的重力为：G＝mg＝0.3kg×10N/kg＝3N；
（2）由图乙可知，当金属块的下表面浸入水中的深度为3cm时，排开水的体积为：V排＝30cm3，
则金属块受到的浮力为：F浮＝ρ液gV排＝1.0×103kg/m3×10N/kg×30×10﹣6m3＝0.3N；
（3）由图乙可知，当h≥5cm，V排＝50cm3，所以金属块的高度为h1＝5cm，
而当金属块全部浸没在水中时，V物＝V排＝50cm3，
所以金属块的底面积为：S1＝＝＝10cm2，
则容器的底面积为：S2＝5S1＝5×10cm2＝50cm2，
所以金属块浸没后与金属块浸入之前比较水面上升的高度：Δh＝＝＝1cm＝0.01m，
则水对容器底部的压强增加量为：Δp＝ρgΔh＝1.0×103kg/m3×10N/kg×0.01m＝100Pa。
答：（1）金属块的重力为3N；
（2）金属块的下表面浸入水中的深度为3cm时受到的浮力为0.3N；
（3）金属块浸没后与金属块浸入之前比较，水对容器底部的压强增加了多少100Pa。
【点评】本题考查压强、重力、浮力的有关计算问题，综合性较强，有一定难度。
六．综合能力题（共1小题，满分8分，每小题8分）
19（1）．
【分析】（1）力可以改变物体的运动状态，也可以改变物体的形状；物体间力的作用是相互的；
（2）根据力臂的定义作图；根据动力臂和阻力臂的大小判定杠杆的种类。
【解答】解：（1）①小磁针发生转动，小磁针的运动状态发生了变化，是因为受到非平衡力的作用，说明力是改变物体运动状态的原因。
②直导线仍然未动，直导线对小磁针有吸引力，由于物体间力的作用是相互的，偏转的小磁针对直导线也有吸引力的作用；
故答案为：（1）①力是改变物体运动状态的原因；奥斯特 ②有；（2）①如图；②省力。

19.（2）
（1）太阳能电池是把太阳能转化为电能的装置；
（2）分析比较图甲与乙中相同的物理量和不同的物理量，然后比较电流表的示数得出结论；
（3）要得出太阳能电池帆板安装“向日器”时电池板与光线的夹角关系，应控制其它变量不变，改变夹角的大小，据此进行解答；
（4）电池板是电源的一种，它在对外供电的时候是把化学能转化为电能；知道获得的电能和太阳能电池效率可求获得的太阳能；知道每平方米接收的太阳光能量平均功率值为500W，可得每秒每平方米接收的太阳光能量平均值为500J，每天以8小时计算，可求太阳能电池的最小总面积。
【解答】解：（1）太阳能电池工作时，是把太阳能转化为电能；
（2）分析比较图甲与乙可知，电池板的材料、与阳光夹角相同，乙的面积大，电流表的示数大，即产生的电流大，
故可以得出结论：材料与阳光夹角相同的电池板，面积越大，产生的电流越大；
（3）分析比较图甲与丙可知，电池板的材料、面积相同，甲与阳光的夹角大，电流表的示数大，即产生的电流大，
据此可知，太阳能电池帆板安装“向日器”时，要尽量使太阳光垂直照射电池板；
（4）电池板在供电时是把化学能转化为电能；
由η＝×100%可得，太阳能电池板获得的太阳能：
E＝＝＝3.6×109J；
由题意知，每平方米接收的太阳光能量平均功率值为500W，则每秒每平方米接收的太阳光能量平均值为500J，每天的日照时间为16×0.5h＝8h，机翼的太阳能电池的最小总面积：
S＝＝250m2。
故答案为：（1）电；（2）面积；（3）甲与丙；（4）化学；电；250。
