初中物理粤沪版九年级下册第十八章 家庭电路与安全用电1 家庭电路同步达标检测题

这是一份初中物理粤沪版九年级下册第十八章 家庭电路与安全用电1 家庭电路同步达标检测题，共14页。试卷主要包含了单选题，填空题，作图题，解答题等内容，欢迎下载使用。

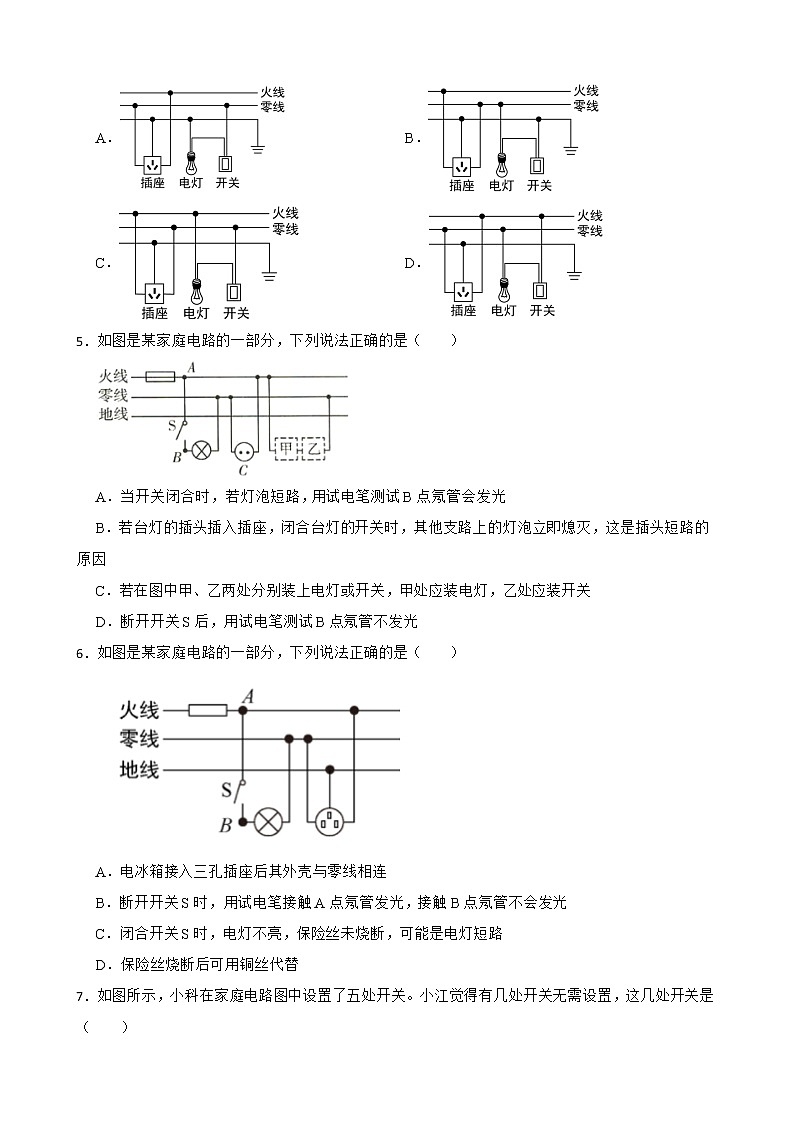

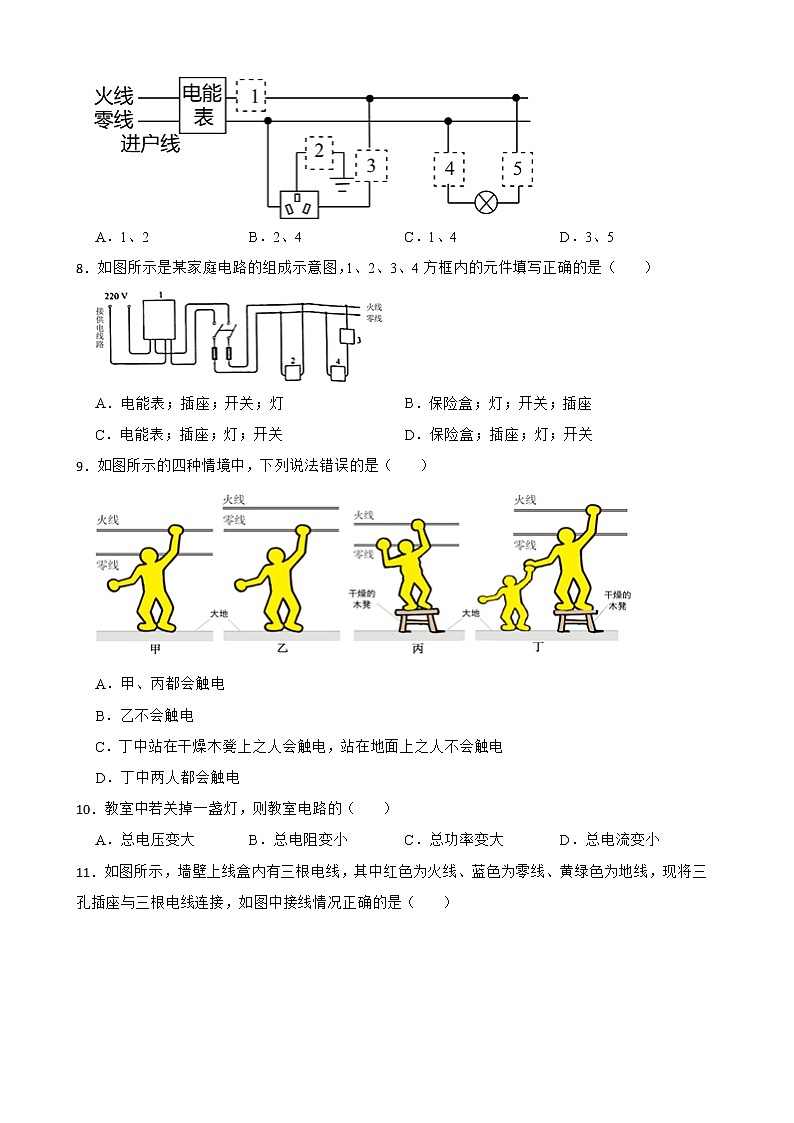

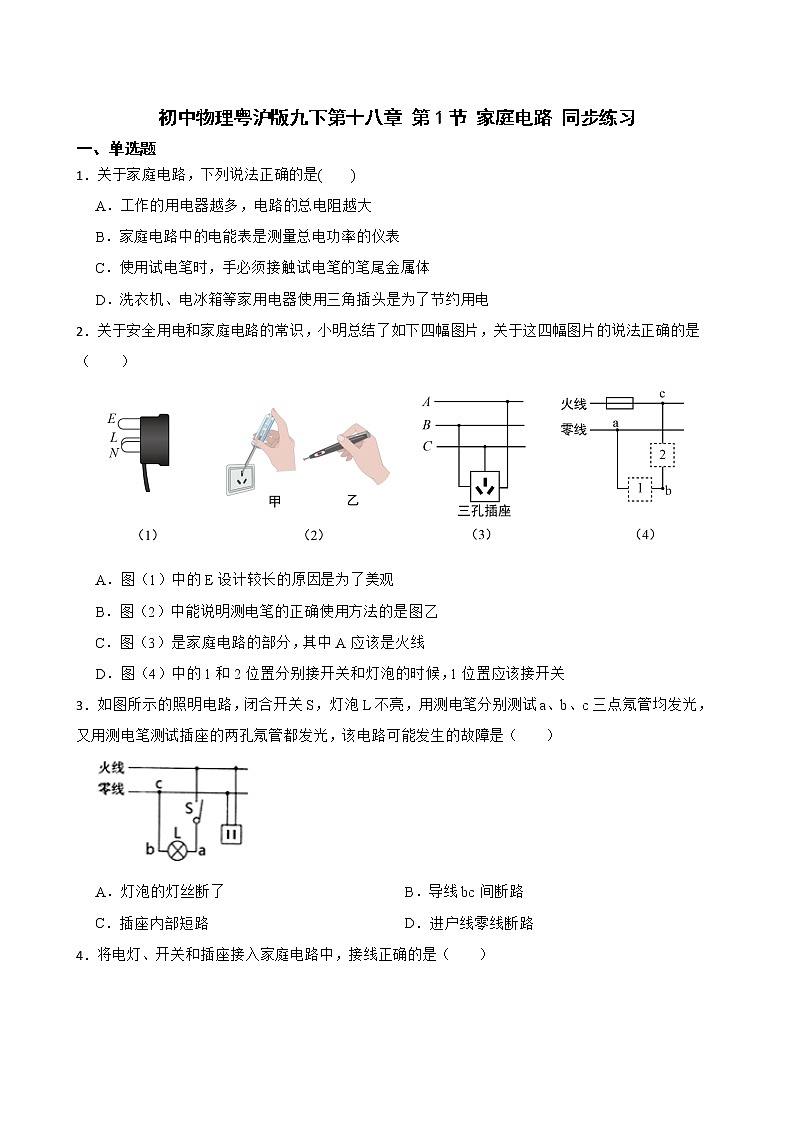

 初中物理粤沪版九下第十八章 第1节 家庭电路 同步练习一、单选题1．关于家庭电路，下列说法正确的是(　　)A．工作的用电器越多，电路的总电阻越大B．家庭电路中的电能表是测量总电功率的仪表C．使用试电笔时，手必须接触试电笔的笔尾金属体D．洗衣机、电冰箱等家用电器使用三角插头是为了节约用电2．关于安全用电和家庭电路的常识，小明总结了如下四幅图片，关于这四幅图片的说法正确的是（　　）A．图（1）中的E设计较长的原因是为了美观B．图（2）中能说明测电笔的正确使用方法的是图乙C．图（3）是家庭电路的部分，其中A应该是火线D．图（4）中的1和2位置分别接开关和灯泡的时候，1位置应该接开关3．如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又用测电笔测试插座的两孔氖管都发光，该电路可能发生的故障是（　　）A．灯泡的灯丝断了 B．导线bc间断路C．插座内部短路 D．进户线零线断路4．将电灯、开关和插座接入家庭电路中，接线正确的是（　　）A． B．C． D．5．如图是某家庭电路的一部分，下列说法正确的是（　　）A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S后，用试电笔测试B点氖管不发光6．如图是某家庭电路的一部分，下列说法正确的是（　　）  A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路D．保险丝烧断后可用铜丝代替7．如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（　　）  A．1、2 B．2、4 C．1、4 D．3、58．如图所示是某家庭电路的组成示意图，1、2、3、4方框内的元件填写正确的是（　　）  A．电能表；插座；开关；灯 B．保险盒；灯；开关；插座C．电能表；插座；灯；开关 D．保险盒；插座；灯；开关9．如图所示的四种情境中，下列说法错误的是（　　）A．甲、丙都会触电B．乙不会触电C．丁中站在干燥木凳上之人会触电，站在地面上之人不会触电D．丁中两人都会触电10．教室中若关掉一盏灯，则教室电路的（　　）   A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小11．如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，如图中接线情况正确的是（　　）  A． B．C． D．12．我国家庭电路的部分电路如图所示，则下列说法中正确的是（　　）  A．灯泡两端的电压是36V B．灯泡L1和L2串联C．开关S1的位置正确 D．开关S2只控制灯泡L2二、填空题13．家庭电路中三线插座非常普遍，中间的插孔接　     　线。对人体来说，安全电压一般不高于　     　V。14．生活中可以用试电笔来辨别零线和火线，如图所示的两种使用试电笔的方法中，正确的是　     　图。试电笔中有一个很大的电阻，这个电阻与氖管　     　联。15．为安全用电，家庭电路中的空气开关应装在　     　线上，空气开关“跳闸”后，受它控制的电路处于　     　（选填“短路”“断路”或“通路”）状态。16．我国家庭电路中用　     　辨别零线和火线，为了防止触电，必须把用电器的开关连接在　     　线上；电灯与电视机等家用电器是　     　（选填“串联”或“并联”）的。17．家庭电路中，电冰箱与电视机的连接方式是　     　。如图所示，是家庭中常用的三孔插座，其中①孔应与　                   　相连。18．小明同学想在家里安装一盘照明灯，如下图甲所示的是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在　     　（选填“1”或“2”）框中，为了检测家庭电路中插座右孔连接的是不是火线，应使用如图　     　（选填“乙”或“丙”）所示的捏试电笔的方法三、作图题19．如图是某家庭电路，请将电路连接完整。要求：L1灯、L2灯并联，开关S控制两盏灯。20．小明想在家里安装一盏照明灯，下图是他设计的电路，请你帮他在图中的虚线框内填上开关和电灯的符号。21．用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。四、解答题22．如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题（1）三脚插头中较长的脚E与空调的什么部位相连？   （2）三脚插头插入插座时E脚又与插座中的地线相连，这样连接的目的是什么？   （3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。
答案解析部分1．【答案】C【考点】电能表参数的理解；家庭电路的连接；测电笔的使用【解析】【解答】A．家庭电路中各用电器都是并联的，并联电路中并联的用电器越多总电阻越小。A不符合题意；B．家庭电路的电能表是测量用电器消耗的电能的仪表。B不符合题意；C．使用试电笔时，正确的使用方法是手必须要与试电笔的笔尾金属体接触。C符合题意；D．洗衣机、电冰箱等家用电器使用三角插头是为了使金属外壳与大地相连，避免它们漏电时对人造成伤害。D不符合题意。故答案为：C
【分析】用电器并联连接时，总电阻减小；使用测电笔时，手要接触笔尾金属体；电能表是测量电功的仪表；三脚插头实现用电器的金属外壳接地，使用更安全。2．【答案】C【考点】家庭电路的连接【解析】【解答】A．三脚插头的E设计较长是为了与用电器的金属外壳相连，而不是为了美观，A不符合题意；B．在使用测电笔时，要用指尖抵住上端的金属帽，所以甲图的使用方法正确，B不符合题意；C．三孔插座的左孔接零线，右孔接火线，上面的孔接地线，那么图（3）中A是火线、B是零线、C是地线，C符合题意；D．控制用电器的开关应接在火线与用电器之间，所以1位置应接灯泡，2位置应接开关，D不符合题意。故答案为：C。
【分析】大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全；使用试电笔时手应接触笔尾金属体；在三孔插座接线时，右侧的孔应当接火线；在家庭电路中，开关应当接在火线上。3．【答案】D【考点】家庭电路的故障分析【解析】【解答】A. 若灯泡的灯丝断了，bc点不会使测电笔的氖管发光，A不符合题意；B. 若导线bc间断路，c为零线，插座的左孔，均不会使测电笔的氖管发光，B不符合题意；C. 若插座内部短路，会烧断干路上的保险丝或跳闸，a、b、c都不会使测电笔的氖管发光，C不符合题意；D. 若进户零线断路，如图，右孔和火线相连(如图中绿色的划线)，测电笔的氖管发光；左孔和火线相连(如图中红色划线)，测电笔的氖管发光，灯不亮，D符合题意．故答案为：D
【分析】在家庭电路中，进户线零线断路时，接通用电器后，插座的两孔都带电。4．【答案】D【考点】家庭电路的连接【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。故答案为：D。
【分析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。5．【答案】D【考点】家庭电路的连接【解析】【解答】A．当开关闭合时，若灯泡短路，保险丝熔断，整个电路都没有电流，故用测电笔测试B点氖管不会发光，A不符合题意；B．若是插头短路，不用闭合开关，其他支路上的灯泡立即熄灭，所以问题不是在台灯的插头处短路．B不符合题意；C．若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，C不符合题意；D．断开开关S后，无电流经过，用测电笔测试B点氖管不发光，D符合题意．故答案为：D
【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决。6．【答案】B【考点】家庭电路的组成；家庭电路的连接；家庭电路的故障分析【解析】【解答】A．电冰箱接入三孔插座后其外壳与地线相连，A不符合题意；B．断开开关S时，A点带电，B点不带电，用试电笔接触A点氖管，发光，接触B点氖管不会发光，B符合题意；C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯开路，C不符合题意；D．保险丝烧断后可用铜丝代替，铜丝的熔点较高，电路电流过高时，铜丝可能不会烧断，起不到保护作用，D不符合题意。故答案为：B。
【分析】两孔插座遵循遵循左零右火的连线，三孔插座遵循遵循左零右火上接地的连线，火线有电，零线没有电。7．【答案】B【考点】家庭电路的连接【解析】【解答】在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理，三线插座中，接地线无需开关控制，故2无需设置，三线插座的右孔接的是火线，为防止触电事故，故3合理，控制灯泡的开关应接在火线和灯泡之间故5合理，在灯与零线之间无需设置开关，故4不合理。故答案为：B。
【分析】在家庭电路中，电路的总开关应该接在干路中，在电能表之后；为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。8．【答案】A【考点】家庭电路的连接【解析】【解答】根据家庭电路的连接原则，1是用于测量电能的电能表；之后经过总开关和保险丝，进入家庭电路，所以2是两孔插座；对应灯泡来说，开关应该接到火线和用电器之间，所以3是电灯的开关，4是电灯。故答案为：A。
【分析】结合家庭电路中开关、灯泡、保险丝、总开关、两孔插座、三孔插座等的位置、连接方法和作用，可逐一对选项做出判断。9．【答案】C【考点】家庭电路的连接【解析】【解答】甲站在地面接触火线，形成闭合回路，会触电；乙站在地面接触零线，大地和零线都可看做0V，不会触电；丙虽然站在干燥的木凳上，但双手分别接触零线和火线，形成闭合回路，会触电；站在地上的丁触碰站在干燥的木凳上的人，木凳上的人触碰火线，形成闭合回路，会触电。故答案为：C。
【分析】电路中有持续电流的条件是电路时通路并且有电压存在。10．【答案】D【考点】家庭电路的连接【解析】【解答】A．教室电路属于家庭电路，电压保持220V不变，A不符合题意；B．教室内各用电器是并联，因此关掉一盏灯后总电阻变大，B不符合题意；C．总功率等于各用电器功率之和，关掉一盏灯后总功率减小，C不符合题意；D．关掉一盏灯后总功率减小，总电压不变，因此总电流变小，D符合题意；故答案为：D。
【分析】电路中并联的用电器越多，总电阻越小，干路电流越大，导线分得的电压越大，用电器分得的电压越小。11．【答案】C【考点】插座的构造与工作方式【解析】【解答】插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线．故答案为：C.
【分析】三孔插座连接时，左零右火上接地。12．【答案】D【考点】家庭电路的连接【解析】【解答】A．火线和零线之间的电压是220V，两个灯泡并联在火线和零线之间，所以两个灯两端的电压都是220V，A不符合题意；B．两个灯并列连接在一起，所以灯泡L1和L2并联，B不符合题意；C．开关S1控制灯泡L1，火线首先过开关S1，然后再入灯泡L1，这样使用在断开开关时，切断火线，使用更安全，C不符合题意；D．开关S2在L2的支路上，只控制灯泡L2，D符合题意。故答案为：D。
【分析】连接家庭电路时，开关连接在火线和用电器之间；开关和所控制的用电器串联。13．【答案】地；36【考点】电压和电压的单位换算；家庭电路的连接【解析】【解答】三孔插座左孔接零线，右孔接火线，中间孔接地线。环境不同，人体的安全电压等级不同。一般认为，人体安全电压不高于36V。
【分析】三孔插座左孔接零线，右孔接火线，中间孔接地线。人体安全电压不高于36V。14．【答案】甲；串【考点】测电笔的使用【解析】【解答】甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管不发光。当用测电笔测火线时，电流需要经过人体，所以电流应该很小，因此电阻需要很大，故应该将电阻与氖管串联在电路中。
【分析】使用测电笔时，手要接触金属笔尾；测电笔中有大电阻和氖管串联连接。15．【答案】火；断路【考点】家庭电路的连接；家庭电路的故障分析【解析】【解答】为安全用电，家庭电路中的空气开关应装在火线上，一旦跳闸，火线就处于断路状态，受它控制的电路处于断路状态，不会造成触电事故。
【分析】家庭电路中，灯泡的开关连接在火线和用电器之间；电路的总开关断开，用电器断路。16．【答案】试电笔；火；并联【考点】家庭电路工作电压、零线、火线的辨别；测电笔的使用【解析】【解答】用试电笔来辨别火线和零线，能使氖管发光的是火线，不能使火线发光的是零线。火线与零线、火线与地之间都有220V电压，按照安全用电的原则，在家庭电路中，开关应接在火线上，能防止触电事故的发生。为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中，所以电灯与电视机等家用电器是并联的。
【分析】利用测电笔可以辨别火线和零线；灯泡的开关连接在火线和用电器间；家庭电路中，各用电器并联。17．【答案】并联；地线（或大地、地）【考点】家庭电路的连接【解析】【解答】家庭电路中，电冰箱与电视机的是互不影响的，所以都是并联关系。根据三孔插座的连接方法“左零右火上接地”可知，图中的①孔应与大地（地线）相连。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。18．【答案】2；乙【考点】家庭电路的连接；测电笔的使用【解析】【解答】为了用电的安全，开关应接在火线与电灯之间，因此开关应接在2处；在使用测电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故如图的两种使用方法中，正确的是乙。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。测电笔测量电路中是否有电时，手指必须得与测电笔后的金属帽相接触，与地面构成回路才可以。19．【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；两个灯泡是并联的，火线首先进入开关，然后分成两条路径分别经过灯泡，然后回到零线上，如图所示：
【分析】家庭电路连接时，三孔插座要左零右火上接地；灯泡要并联，灯泡连接在火线和用电器之间。20．【答案】解：如图所示；【考点】家庭电路的连接【解析】【解答】读图可知，装有保险丝的一条线一定是火线，因此b点应先与开关连接，再连接灯泡，如图。
【分析】家庭电路中，灯泡的开关连接在灯泡和火线间。21．【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接在灯泡的螺旋套上；这样在开关断开时，电灯灯座上没有电，接触或更换灯泡不会触电。如图所示：
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。22．【答案】（1）解：因为插座的正确接法为，左零右火，中间接地线；而插头较长的脚E与空调的金属外壳相连  （2）解：万一空调的金属外壳与火线相连，使外壳带电，电流会通过地线流入大地，从而避免触电事故的发生  （3）解：在日常生活中，我们要养成节约用电的良好习惯，例如：随手关灯等   【考点】家庭电路的连接【解析】【分析】（1） 三脚插头中 插头较长的脚E与空调的金属外壳相连 .
（2） 避免触电事故的发生 .
（3） 我们 在日常生活中 要养成节约用电的良好习惯 .
