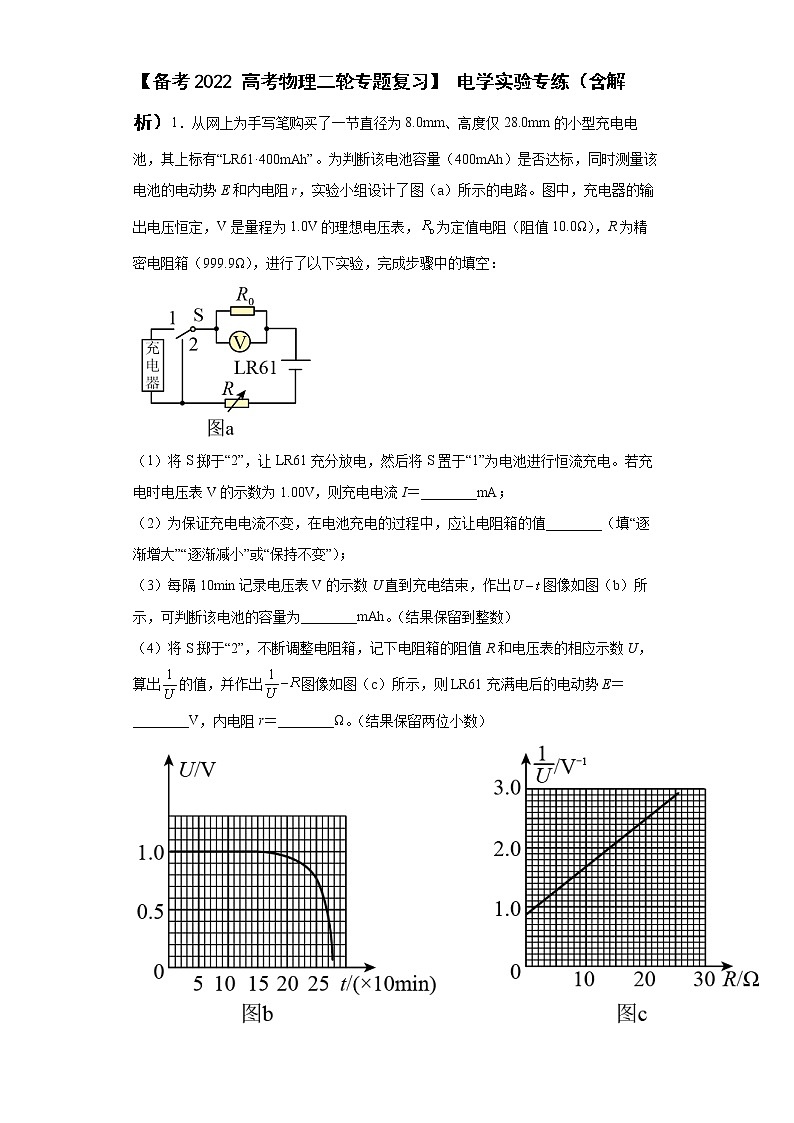

【备考2022 高考物理二轮专题复习】 电学实验专练（含解析）1．从网上为手写笔购买了一节直径为8.0mm、高度仅28.0mm的小型充电电池，其上标有“LR61·400mAh”。为判断该电池容量（400mAh）是否达标，同时测量该电池的电动势E和内电阻r，实验小组设计了图（a）所示的电路。图中，充电器的输出电压恒定，V是量程为1.0V的理想电压表，为定值电阻（阻值10.0Ω），R为精密电阻箱（999.9Ω），进行了以下实验，完成步骤中的填空：

（1）将S掷于“2”，让LR61充分放电，然后将S置于“1”为电池进行恒流充电。若充电时电压表V的示数为1.00V，则充电电流I＝________mA；
（2）为保证充电电流不变，在电池充电的过程中，应让电阻箱的值________（填“逐渐增大”“逐渐减小”或“保持不变”）；
（3）每隔10min记录电压表V的示数U直到充电结束，作出图像如图（b）所示，可判断该电池的容量为________mAh。（结果保留到整数）
（4）将S掷于“2”，不断调整电阻箱，记下电阻箱的阻值R和电压表的相应示数U，算出的值，并作出图像如图（c）所示，则LR61充满电后的电动势E＝________V，内电阻r＝________Ω。（结果保留两位小数）

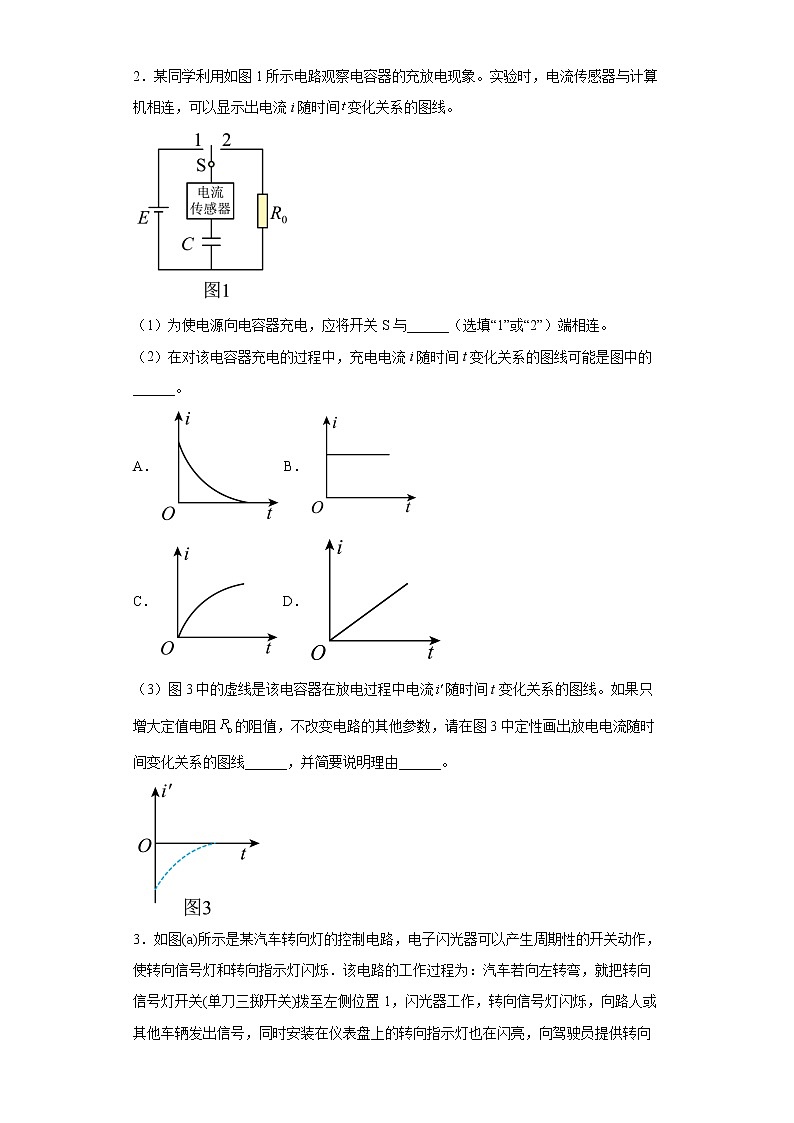

2．某同学利用如图1所示电路观察电容器的充放电现象。实验时，电流传感器与计算机相连，可以显示出电流i随时间变化关系的图线。

（1）为使电源向电容器充电，应将开关S与______（选填“1”或“2”）端相连。
（2）在对该电容器充电的过程中，充电电流i随时间t变化关系的图线可能是图中的______。
A．B．
C．D．
（3）图3中的虚线是该电容器在放电过程中电流随时间t变化关系的图线。如果只增大定值电阻的阻值，不改变电路的其他参数，请在图3中定性画出放电电流随时间变化关系的图线______，并简要说明理由______。

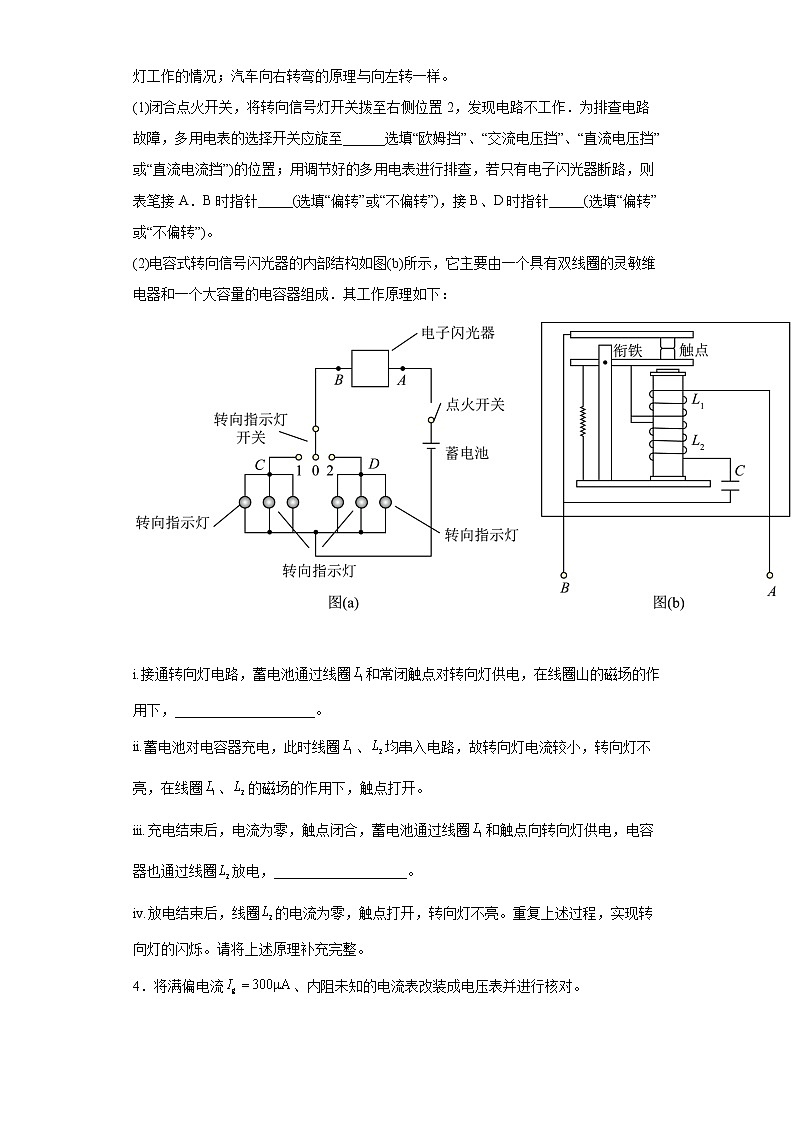

3．如图(a)所示是某汽车转向灯的控制电路，电子闪光器可以产生周期性的开关动作，使转向信号灯和转向指示灯闪烁．该电路的工作过程为：汽车若向左转弯，就把转向信号灯开关(单刀三掷开关)拨至左侧位置1，闪光器工作，转向信号灯闪烁，向路人或其他车辆发出信号，同时安装在仪表盘上的转向指示灯也在闪亮，向驾驶员提供转向灯工作的情况；汽车向右转弯的原理与向左转一样。
(1)闭合点火开关，将转向信号灯开关拨至右侧位置2，发现电路不工作．为排查电路故障，多用电表的选择开关应旋至______选填“欧姆挡”、“交流电压挡”、“直流电压挡”或“直流电流挡”)的位置；用调节好的多用电表进行排查，若只有电子闪光器断路，则表笔接A．B时指针_____(选填“偏转”或“不偏转”)，接B、D时指针_____(选填“偏转”或“不偏转”)。
(2)电容式转向信号闪光器的内部结构如图(b)所示，它主要由一个具有双线圈的灵敏维电器和一个大容量的电容器组成．其工作原理如下：


i.接通转向灯电路，蓄电池通过线圈和常闭触点对转向灯供电，在线圈山的磁场的作用下，____________________。
ii.蓄电池对电容器充电，此时线圈、均串入电路，故转向灯电流较小，转向灯不亮，在线圈、的磁场的作用下，触点打开。
iii.充电结束后，电流为零，触点闭合，蓄电池通过线圈和触点向转向灯供电，电容器也通过线圈放电，___________________。
iv.放电结束后，线圈的电流为零，触点打开，转向灯不亮。重复上述过程，实现转向灯的闪烁。请将上述原理补充完整。
4．将满偏电流、内阻未知的电流表改装成电压表并进行核对。


(1)利用如图所示的电路测量电流表的内阻（图中电源的电动势）：先闭合，调节，使电流表指针偏转到满刻度；再闭合，保持不变，调节，使电流表指针偏转到满刻度的，读出此时的阻值为，则电流表内阻的测量值Rg=________。
(2)将该表改装成量程为的电压表，需______（填“串联”或“并联”）阻值为______的电阻。
(3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图_______。
5．为研究某蓄电池（电动势约2V，内阻约0.5）的输出功率，设计了如图所示的电路，其中R0是阻值为3.6的定值电阻。


（1）根据电路图用笔画线代替导线，将实物连线________，其中电压表的量程应选择________V，电流表的量程应选择___________A。


（2）多次测量后，根据实验数据作出图像如图所示。则由图可知，该蓄电池的电动势E为_______V，内电阻r为___________（结果保留一位小数）。


（3）当电压表的读数为_________V时，滑动变阻器消耗的功率最大，此时蓄电池的输出功率为___________W（结果保留两位有效数字）。
6．某物理实验小组设计了如图甲所示的电路图，采用半偏法测量一电流计G的内阻，然后将该电流计G改装为电压表，并对改装后的电压表进行检验。
（1）请根据图甲所示电路图，在图乙中用笔画线表示导线连接相应的实物电路_______：

（2）测量的步骤如下：
①按图甲所示连接好实验电路，将的阻值调到最大，闭合开关，调节的阻值，使电流计指针满偏；
②闭合开关，调节的阻值，使电流计指针转到满偏刻度的一半处，记下的阻值并断开；
③待测电流计内阻。由于存在系统误差，按上述实验步骤测出的电流计内阻与电流计内阻的真实值相比较，_________（选填“>”、“
