人教版中考物理二轮专题突破复习—专题突破五　作图题(含答案)

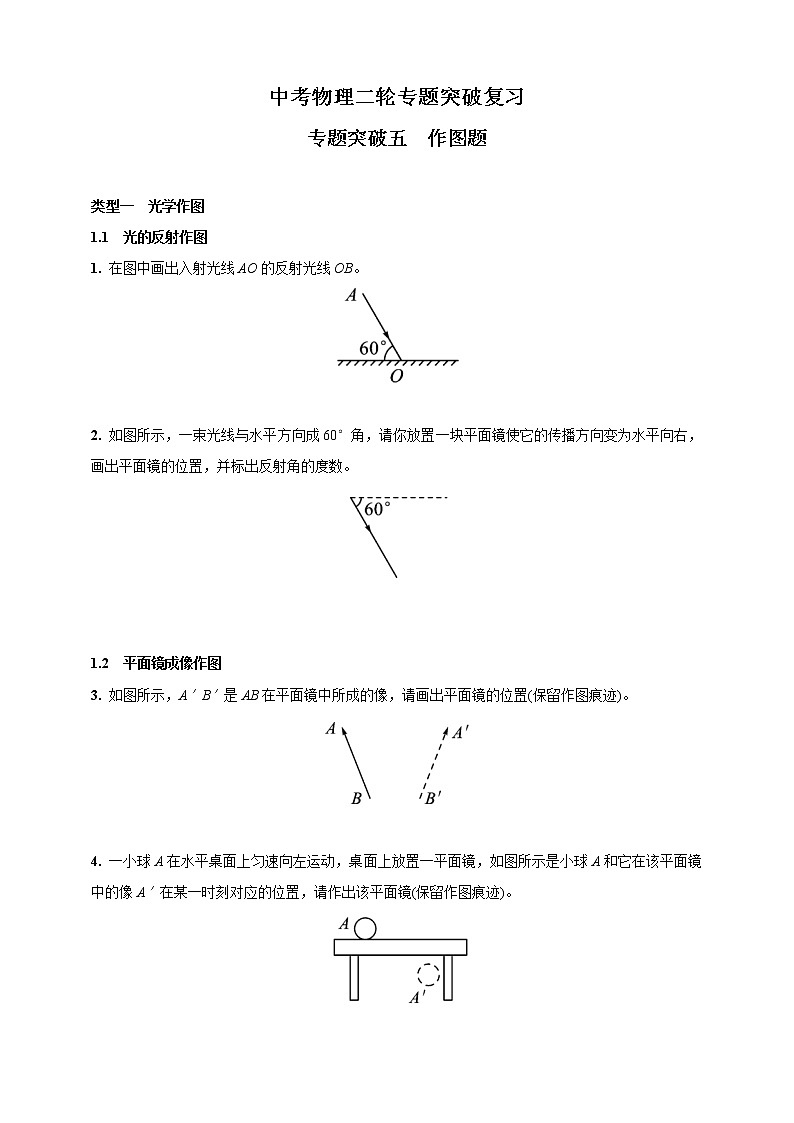

中考物理二轮专题突破复习

专题突破五　作图题

类型一　光学作图

1.1　光的反射作图

1. 在图中画出入射光线AO的反射光线OB。

2. 如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

1.2　平面镜成像作图

3. 如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。

4. 一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)。

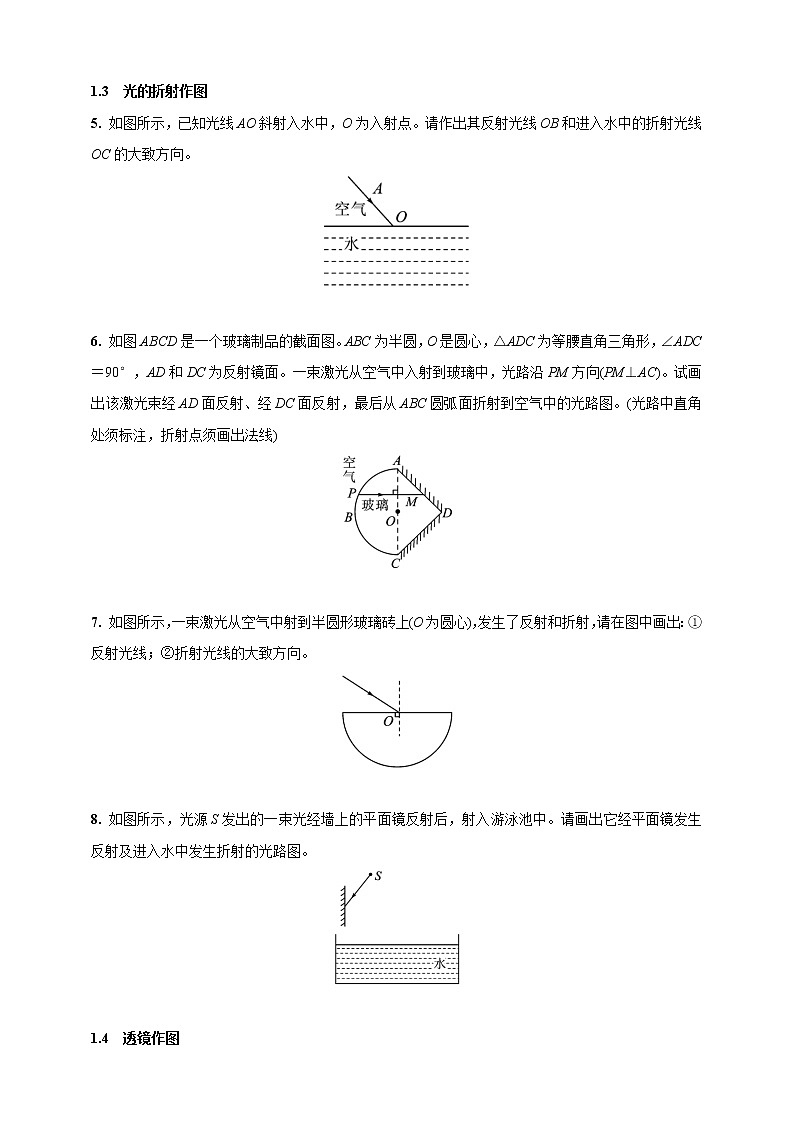

1.3　光的折射作图

5. 如图所示，已知光线AO斜射入水中，O为入射点。请作出其反射光线OB和进入水中的折射光线OC的大致方向。

6. 如图ABCD是一个玻璃制品的截面图。ABC为半圆，O是圆心，△ADC为等腰直角三角形，∠ADC＝90°，AD和DC为反射镜面。一束激光从空气中入射到玻璃中，光路沿PM方向(PM⊥AC)。试画出该激光束经AD面反射、经DC面反射，最后从ABC圆弧面折射到空气中的光路图。(光路中直角处须标注，折射点须画出法线)

7. 如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。

8. 如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路图。

1.4　透镜作图

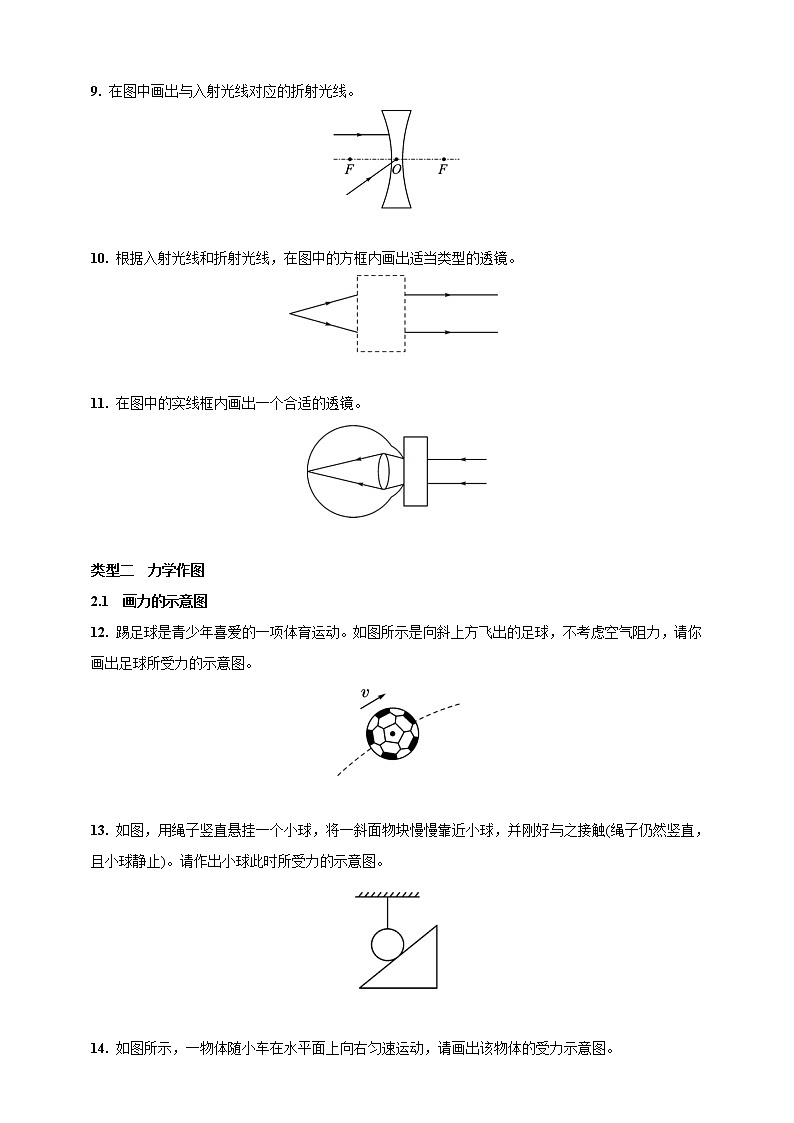

9. 在图中画出与入射光线对应的折射光线。

10. 根据入射光线和折射光线，在图中的方框内画出适当类型的透镜。

11. 在图中的实线框内画出一个合适的透镜。

类型二　力学作图

2.1　画力的示意图

12. 踢足球是青少年喜爱的一项体育运动。如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图。

13. 如图，用绳子竖直悬挂一个小球，将一斜面物块慢慢靠近小球，并刚好与之接触(绳子仍然竖直，且小球静止)。请作出小球此时所受力的示意图。

14. 如图所示，一物体随小车在水平面上向右匀速运动，请画出该物体的受力示意图。

15. 踢出去的足球在操场上慢慢滚动后停下来。请在图中画出在操场上向左滚动的足球受力的示意图。

16. 请在图中画出静止在斜面上的物体的重力和物体对斜面的压力的示意图。

2.2　画杠杆的力臂及动力、阻力的示意图

17. 手机自拍已成一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。请在图中画出：

(1)施加在A点最小的动力F1；

(2)力F2的力臂L2。

18. 如图所示，轻质杠杆OA能绕O点转动，请在A点画出使杠杆平衡的最小的力F的示意图。

19. 如图所示，O为支点，L1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图。

2.3　滑轮组绕线作图

20. 用如图所示的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法。

类型三　电磁学作图

3.1　画实物图、电路图

21. 根据左侧电路实物图，在右侧方框内画出对应的电路图。

22. 如图所示，是一个未完成连接的实物电路。请根据要求，用笔画线代替导线，完成电路连接。要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉。

3.2　电磁作图

23. 如图所示，请标出闭合电磁螺线管的N极，并用箭头标出小磁针N极的旋转方向。

25. 如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整。

要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转。

参  考  答  案

1. 解：如图所示。

2. 解：如图所示。

3. 解：如图所示。

4. 解：如图所示。

5. 解：如图所示。

6. 解：如图所示。

7. 解：如图所示。

8. 解：如图所示。

9. 解：如图所示。

10. 解：如图所示。

11. 解：如图所示。

12. 解：如图所示。

13. 解：如图所示。

14. 解：如图所示。

15. 解：如图所示。

16. 解：如图所示。

17. 解：如图所示。

18. 解：如图所示。

19. 解：如图所示。

20. 解：如图所示。

21. 解：如图所示。

22. 解：如图所示。

23. 解：如图所示。

24. 解：如图所示。

25. 解：如图所示。
