人教版中考物理二轮专题突破复习—专题突破二　教材图片信息题(含答案)

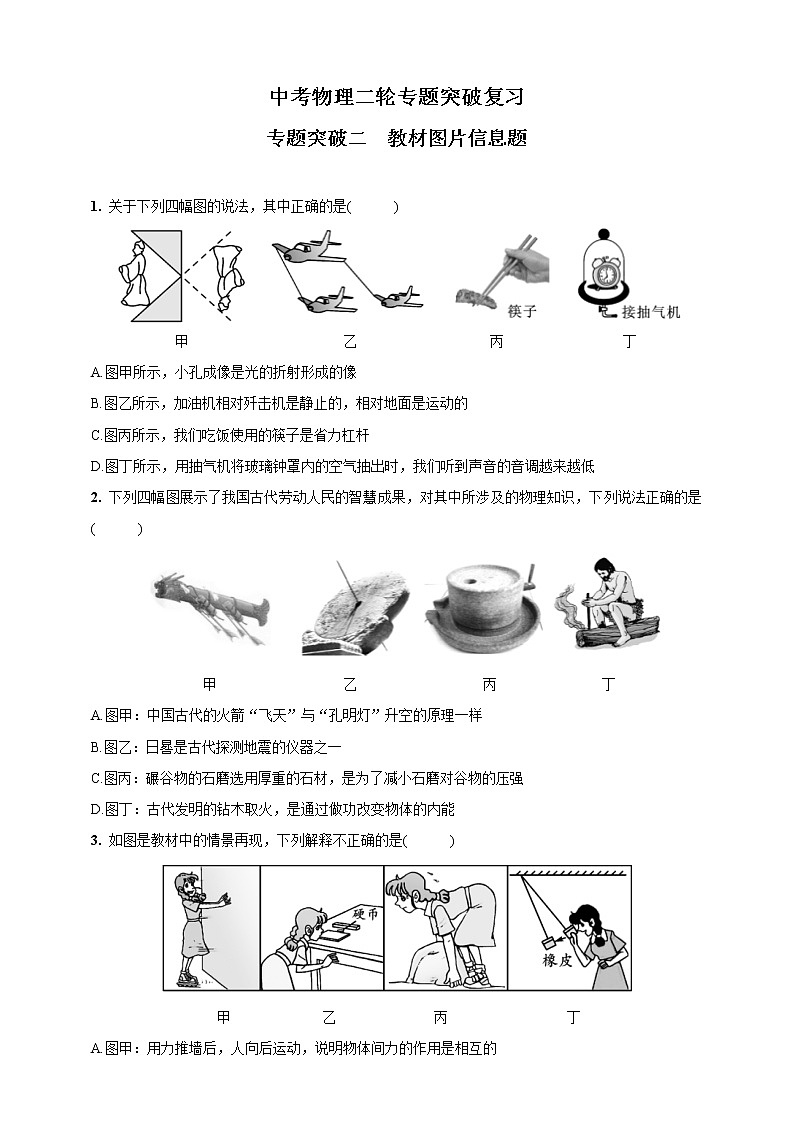

中考物理二轮专题突破复习

专题突破二　教材图片信息题

1. 关于下列四幅图的说法，其中正确的是(      )

甲                      乙                   丙                 丁

A.图甲所示，小孔成像是光的折射形成的像

B.图乙所示，加油机相对歼击机是静止的，相对地面是运动的

C.图丙所示，我们吃饭使用的筷子是省力杠杆

D.图丁所示，用抽气机将玻璃钟罩内的空气抽出时，我们听到声音的音调越来越低

2. 下列四幅图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法正确的是(      )

甲                  乙                  丙               丁

A.图甲：中国古代的火箭“飞天”与“孔明灯”升空的原理一样

B.图乙：日晷是古代探测地震的仪器之一

C.图丙：碾谷物的石磨选用厚重的石材，是为了减小石磨对谷物的压强

D.图丁：古代发明的钻木取火，是通过做功改变物体的内能

3. 如图是教材中的情景再现，下列解释不正确的是(      )

甲             乙              丙                 丁

A.图甲：用力推墙后，人向后运动，说明物体间力的作用是相互的

B.图乙：口吹硬币跳栏杆，说明流速越大压强越大

C.图丙：用力搬石头没搬动，说明力没有对石头做功

D.图丁：松手后橡皮来回摆动，说明动能和势能可以相互转化

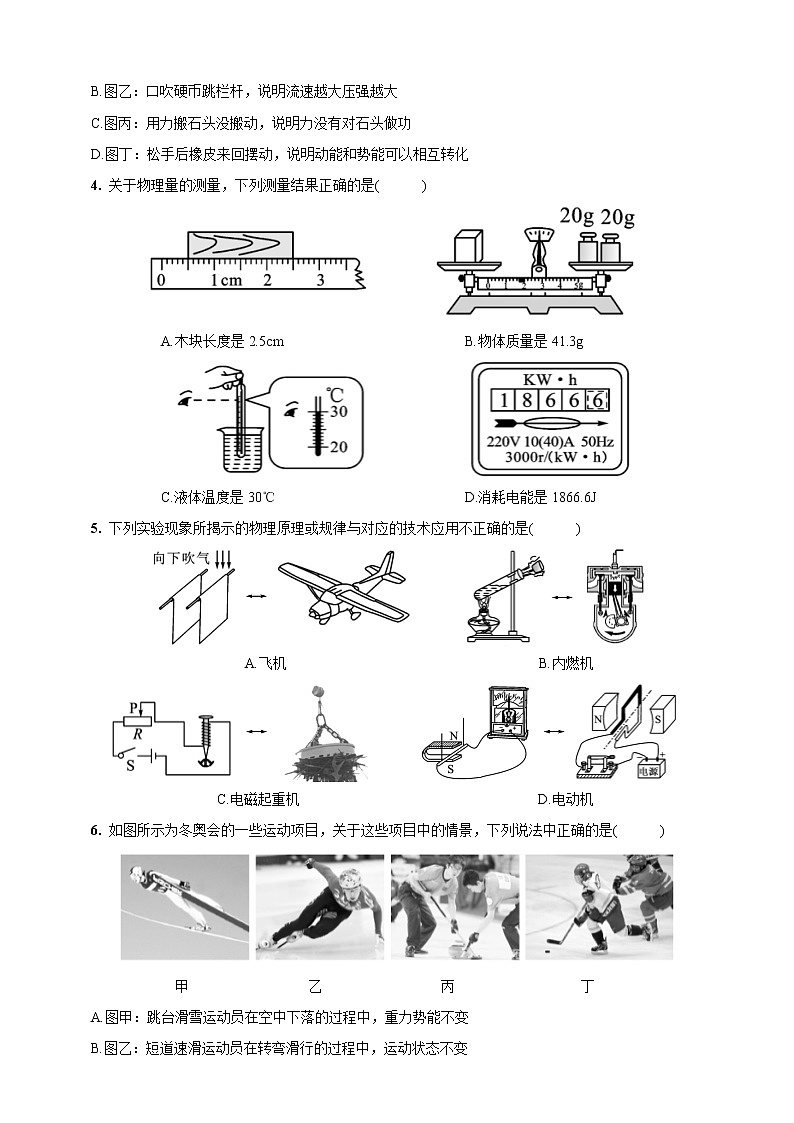

4. 关于物理量的测量，下列测量结果正确的是(      )

A.木块长度是2.5cm                          B.物体质量是41.3g

C.液体温度是30℃                           D.消耗电能是1866.6J

5. 下列实验现象所揭示的物理原理或规律与对应的技术应用不正确的是(      )

A.飞机                                    B.内燃机

C.电磁起重机                                  D.电动机

6. 如图所示为冬奥会的一些运动项目，关于这些项目中的情景，下列说法中正确的是(      )

甲                 乙                 丙                  丁

A.图甲：跳台滑雪运动员在空中下落的过程中，重力势能不变

B.图乙：短道速滑运动员在转弯滑行的过程中，运动状态不变

C.图丙：冰壶运动员掷出去的冰壶能继续向前运动，是由于冰壶具有惯性力

D.图丁：冰球运动员用球杆推着冰球使其水平滑动的过程中，冰球所受重力没有做功

7. 如图所示，下列说法正确的是(      )

甲                    乙             丙         丁

A.图甲中物体的长度为2.2m               B.图乙中通电螺线管左端为S极

C.图丙中弹簧测力计的示数为2N           D.图丁中温度计的读数为43℃

8. 如图所示，是同学们所画的几种情景下的示意图，其中正确的是(      )

A.从岸上看水中物体的光路图      B.通电螺线管周围小磁针静止时指向

C.家庭电路的部分连线情况         D.作用在杠杆上动力F的力臂L

9. 依据图中信息作出的判断不正确的是(      )

甲                 乙                   丙                    丁

A.图甲：两只小鸟站在裸线上电压相等

B.图乙：冰雪环境中仍有水蒸气存在

C.图丙：右洞口空气流速大压强小造成洞内空气流通

D.图丁：小白兔根据音色判断大灰狼不是“外婆”

10. 结合图中的实验情景，按照要求回答下列问题。

①                 ②                   ③                        ④

(1)对图①中的两支蜡烛的要求是　               　。

(2)图②中，　      　的机械效率高。

(3)图③研究的是电流产生的热量跟　                 　的关系。

(4)图④中的　       　(选填“铁屑”或“小磁针”)能更好地显示磁场的分布。

参  考  答  案

1. B  2. D  3. B  4. C  5. D  6. D  7. C  8. C  9. A

10. (1)大小相等　(2)乙　(3)电流和电阻　(4)铁屑
