二、电流的磁场
带电体和磁体有一些相似的性质，这些相似是一种巧合呢？还是它们之间存在着某些联系呢？ 也就是说电能生磁吗？

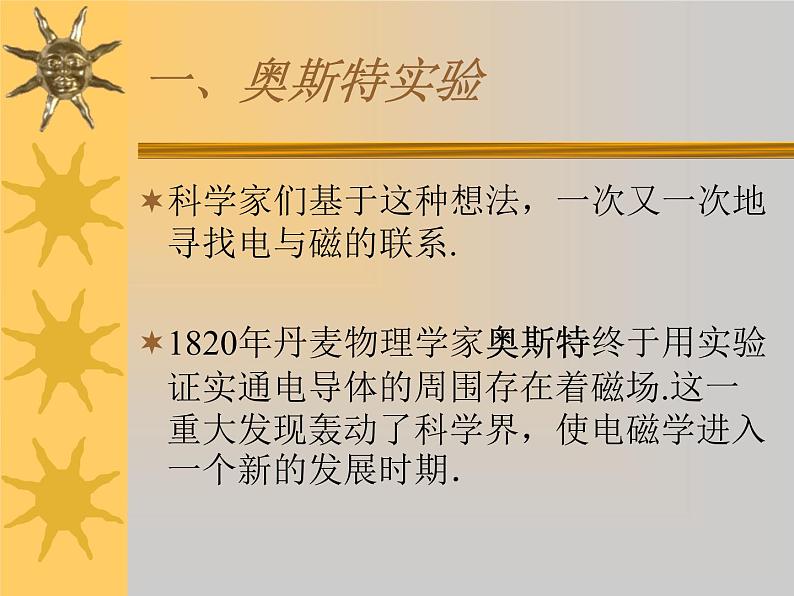

科学家们基于这种想法，一次又一次地寻找电与磁的联系.1820年丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场.这一重大发现轰动了科学界，使电磁学进入一个新的发展时期．
丹麦物理学家奥斯特发现的电流磁效应，是科学史上的重大发现．揭开了物理学史上的一个新纪元．奥斯特不只是一位著名的物理学家，还是一位优秀的教师．他的讲课有表演，有分析．他非常重视实验，他说过“我不喜欢那种没有实验的枯燥的讲课，因为归根到底，所有的科学进展都是从实验开始的．

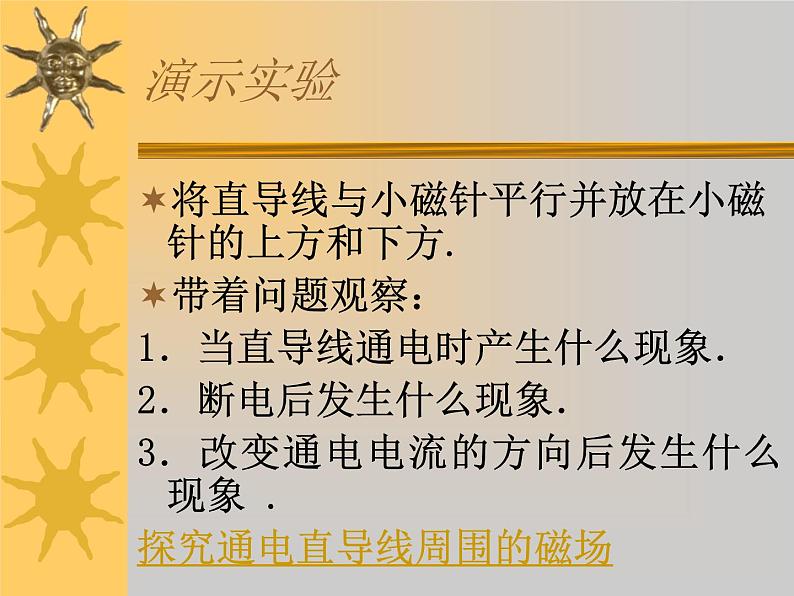

将直导线与小磁针平行并放在小磁针的上方和下方.带着问题观察：1．当直导线通电时产生什么现象．2．断电后发生什么现象．3．改变通电电流的方向后发生什么现象 . 探究通电直导线周围的磁场

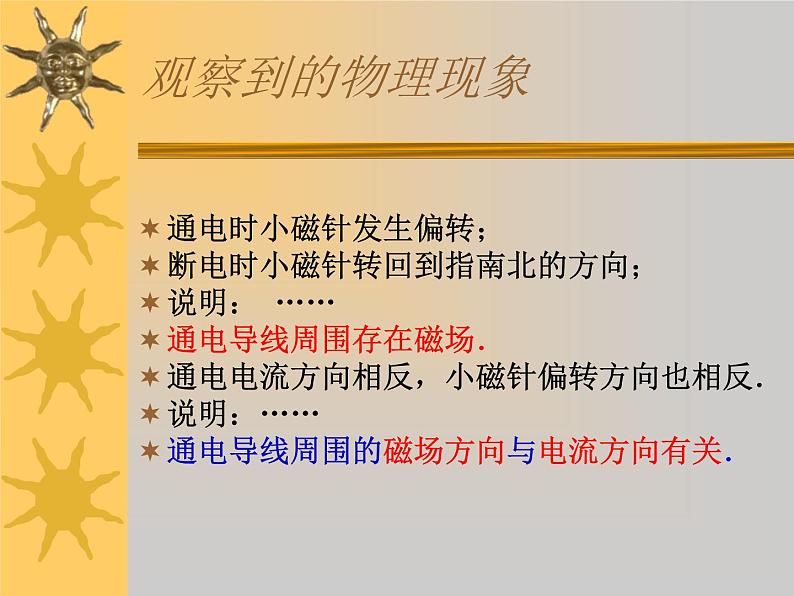

通电时小磁针发生偏转；断电时小磁针转回到指南北的方向；说明： ……通电导线周围存在磁场．通电电流方向相反，小磁针偏转方向也相反．说明：……通电导线周围的磁场方向与电流方向有关．

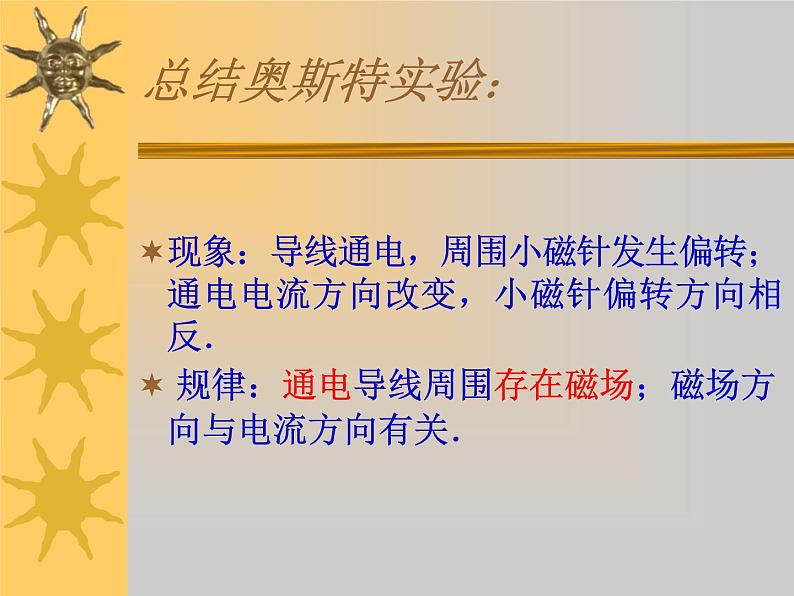

现象：导线通电，周围小磁针发生偏转；通电电流方向改变，小磁针偏转方向相反． 规律：通电导线周围存在磁场；磁场方向与电流方向有关．
观察小磁针的指向．在板上螺线管两端各放一个小磁针，通电后观察小磁针的指向，改变电流方向再观察一次．通电螺线管的磁场 观察铁屑的分布：在板上均匀撒满铁屑，通电后轻轻敲板，观察铁屑的排列．通电螺线管周围的磁场分布
通电前小磁针如何指向，通电后发生什么现象？原来小磁针指南北，通电后磁针偏转．
改变通电方向，小磁针的指向有什么不同，说明什么？小磁针指向相反，说明通电螺线管两端的极性与通电电流方向有关.
通电后，轻轻敲板，铁屑为什么会产生规则排列？铁屑的排列与什么现象一样？铁屑磁化变成“小磁针”，轻敲使铁屑可自由转动．使铁屑按磁场进行排列．其排列与条形磁体的排列相同，通电螺线管相当于条形磁体．
通电螺线管相当于一个条形磁体，其极性和电流方向的关系符合：右手螺旋定则 右手螺旋定则 安培定则——右手螺旋定则．
用右手握螺线管，让四指弯向螺线管电流的方向，则大拇指所指的那端就是螺线管的北极．
1. 请你用安培定则判断出以下各图中通电螺线管的N极 判断通电螺线管N、S极.
2.判断下面图中通电螺线管的N、S极，做出具体手势，并画出图1中小磁针的转动方向和图2中电源的正、负极。
3.请画出下面两图中螺线管的导线绕向，并做出具体手势．
