【备考2022 高考物理二轮专题复习】 力学实验题专练4 验证力的平行四边形定则 （含解析 ）

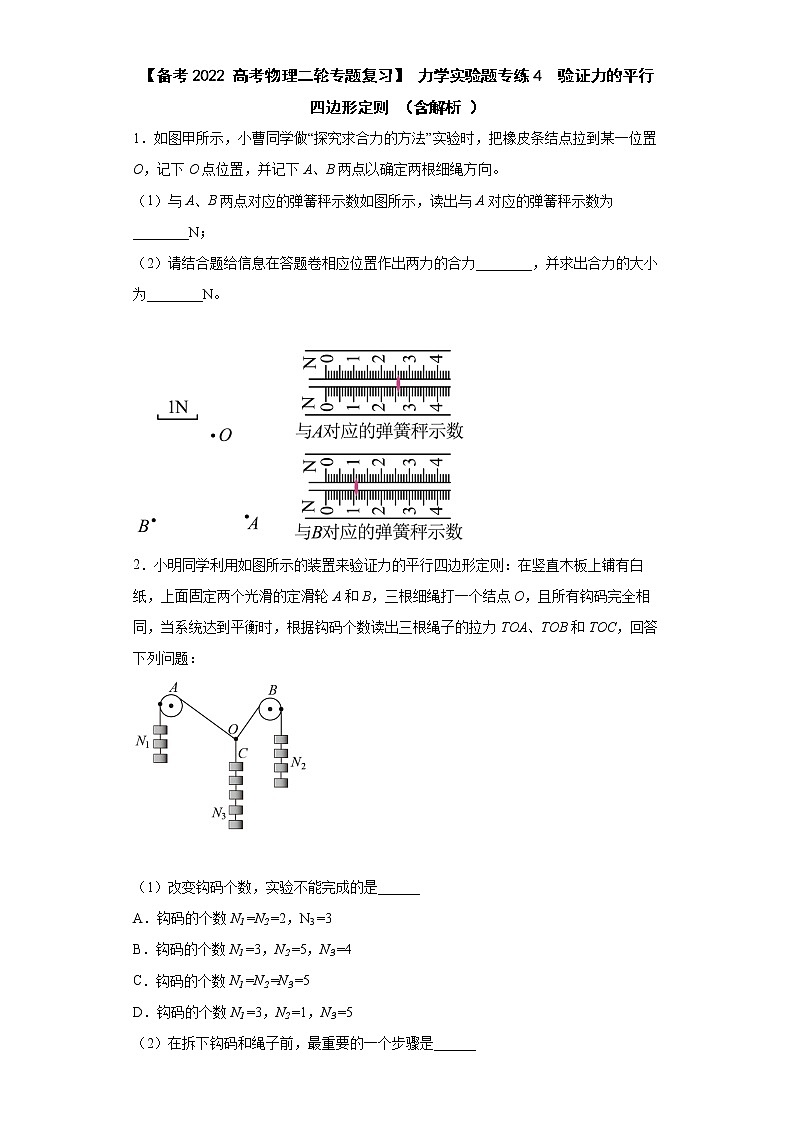

1．如图甲所示，小曹同学做“探究求合力的方法”实验时，把橡皮条结点拉到某一位置O，记下O点位置，并记下A、B两点以确定两根细绳方向。
（1）与A、B两点对应的弹簧秤示数如图所示，读出与A对应的弹簧秤示数为________N；
（2）请结合题给信息在答题卷相应位置作出两力的合力________，并求出合力的大小为________N。


2．小明同学利用如图所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，上面固定两个光滑的定滑轮A和B，三根细绳打一个结点O，且所有钩码完全相同，当系统达到平衡时，根据钩码个数读出三根绳子的拉力TOA、TOB和TOC，回答下列问题：


（1）改变钩码个数，实验不能完成的是______
A．钩码的个数N1 =N2 =2，N3 =3
B．钩码的个数N1 =3，N2 =5，N3 =4
C．钩码的个数N1 =N2 =N3 =5
D．钩码的个数N1 =3，N2 =1，N3 =5
（2）在拆下钩码和绳子前，最重要的一个步骤是______
A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向
B．用量角器量出三段绳子之间的夹角
C．量出OA、OB、OC三段绳子的长度
D．用天平测出钩码的质量

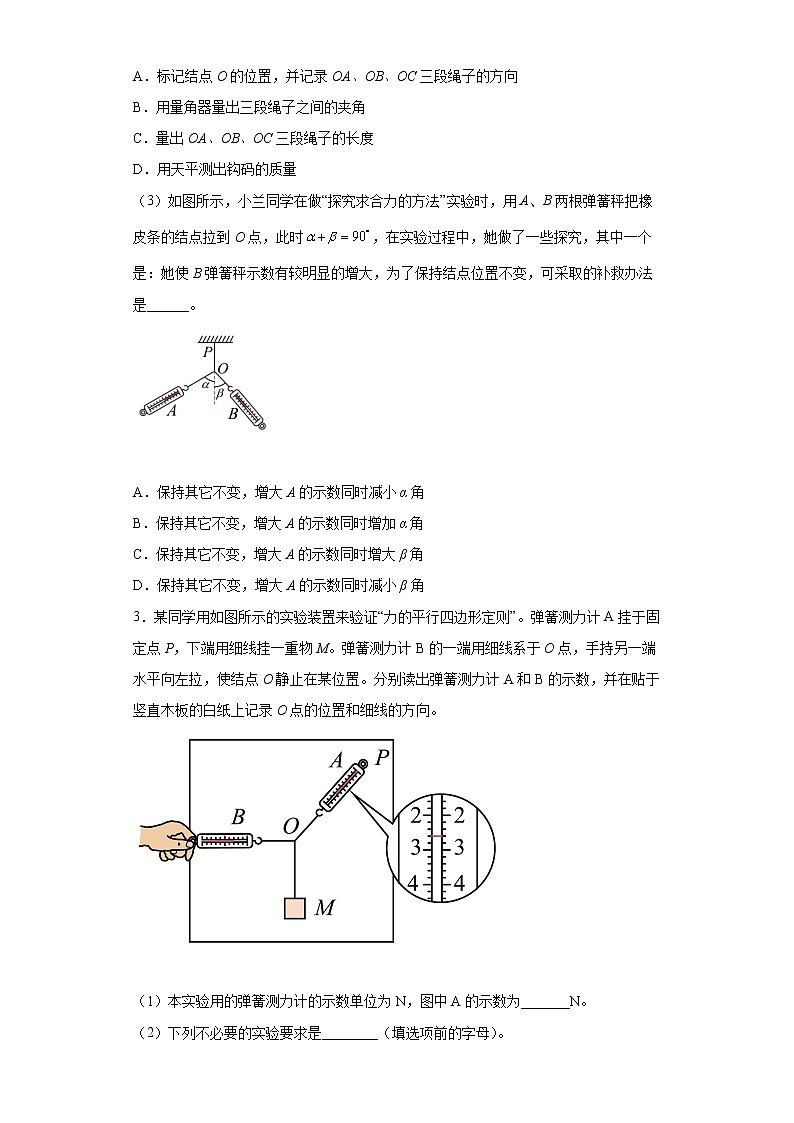

（3）如图所示，小兰同学在做“探究求合力的方法”实验时，用A、B两根弹簧秤把橡皮条的结点拉到O点，此时，在实验过程中，她做了一些探究，其中一个是：她使B弹簧秤示数有较明显的增大，为了保持结点位置不变，可采取的补救办法是______。


A．保持其它不变，增大A的示数同时减小α角
B．保持其它不变，增大A的示数同时增加α角
C．保持其它不变，增大A的示数同时增大β角
D．保持其它不变，增大A的示数同时减小β角
3．某同学用如图所示的实验装置来验证“力的平行四边形定则”。弹簧测力计A挂于固定点P，下端用细线挂一重物M。弹簧测力计B的一端用细线系于O点，手持另一端水平向左拉，使结点O静止在某位置。分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和细线的方向。


（1）本实验用的弹簧测力计的示数单位为N，图中A的示数为_______N。
（2）下列不必要的实验要求是________（填选项前的字母）。
A．应测量重物M所受的重力
B．弹簧测力计应在使用前校零
C．细线方向应与木板平面平行
D．改变拉力，进行多次实验，每次都要使O点静止在同一位置
（3）从水平开始，保持弹簧测力计A和B细线的夹角不变，使弹簧测力计A和B顺时针缓慢转动至弹簧测力计B竖直，则在整个过程中关于弹簧测力计A和B的读数变化是___________（填选项前的字母）。
A．A增大，B减小
B．A减小，B增大
C．A减小，B先增大后减小
D．A减小，B先减小后增大

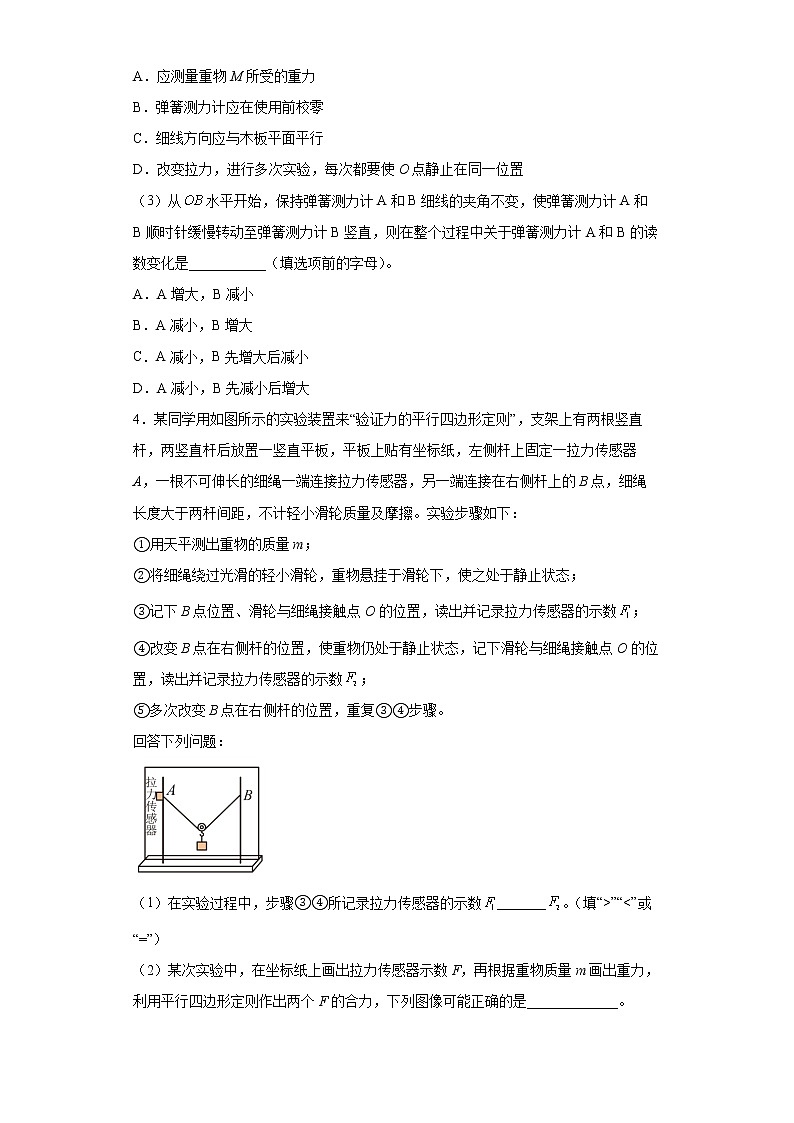

4．某同学用如图所示的实验装置来“验证力的平行四边形定则”，支架上有两根竖直杆，两竖直杆后放置一竖直平板，平板上贴有坐标纸，左侧杆上固定一拉力传感器A，一根不可伸长的细绳一端连接拉力传感器，另一端连接在右侧杆上的B点，细绳长度大于两杆间距，不计轻小滑轮质量及摩擦。实验步骤如下：
①用天平测出重物的质量m；
②将细绳绕过光滑的轻小滑轮，重物悬挂于滑轮下，使之处于静止状态；
③记下B点位置、滑轮与细绳接触点O的位置，读出并记录拉力传感器的示数；
④改变B点在右侧杆的位置，使重物仍处于静止状态，记下滑轮与细绳接触点O的位置，读出并记录拉力传感器的示数；
⑤多次改变B点在右侧杆的位置，重复③④步骤。
回答下列问题：

（1）在实验过程中，步骤③④所记录拉力传感器的示数_______。（填“>”“
