初中物理人教版九年级全册第4节 电动机当堂达标检测题

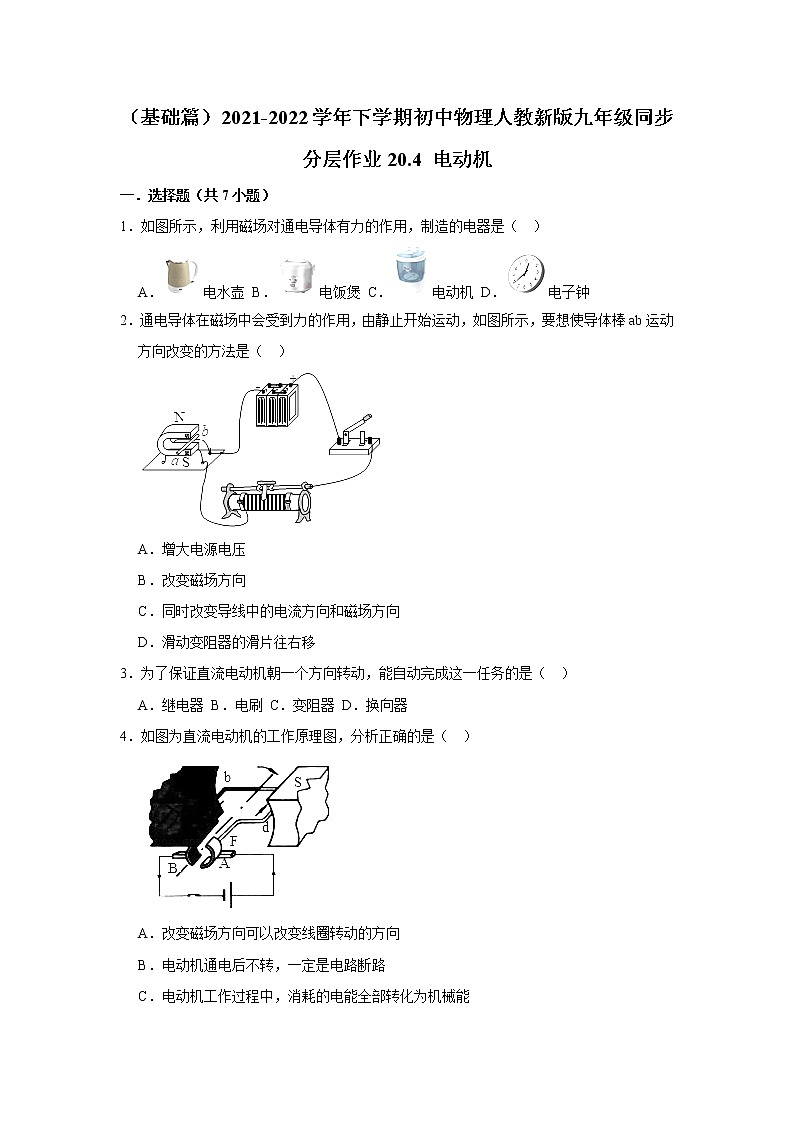

（基础篇）2021-2022学年下学期初中物理人教新版九年级同步分层作业20.4 电动机

一．选择题（共7小题）

1．如图所示，利用磁场对通电导体有力的作用，制造的电器是（  ）

A．电水壶 B．电饭煲 C．电动机 D．电子钟

2．通电导体在磁场中会受到力的作用，由静止开始运动，如图所示，要想使导体棒ab运动方向改变的方法是（  ）

A．增大电源电压

B．改变磁场方向

C．同时改变导线中的电流方向和磁场方向

D．滑动变阻器的滑片往右移

3．为了保证直流电动机朝一个方向转动，能自动完成这一任务的是（  ）

A．继电器 B．电刷 C．变阻器 D．换向器

4．如图为直流电动机的工作原理图，分析正确的是（  ）

A．改变磁场方向可以改变线圈转动的方向

B．电动机通电后不转，一定是电路断路

C．电动机工作过程中，消耗的电能全部转化为机械能

D．线圈连续转动是靠电磁继电器来实现的

5．下列措施中，不能增大直流电动机线圈转速的是（  ）

A．换用磁性更强的磁体 B．换用电压更高的电源

C．将 N、S 极对调 D．增大线圈的匝数

6．如图所示是扬声器（喇叭）的结构图。当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。下列说法中正确的是（  ）

A．扬声器工作时是将机械能转化为电能

B．扬声器的工作原理是通电线圈在磁场中受力运动

C．扬声器中的永久磁体不会对线圈有作用力

D．扬声器的工作原理与发电机的工作原理相同

7．将组装好的电动机模型接入电路后，接通电源发现线圈不转动，用手拨动一下线圈，电动机转动起来。电动机模型开始不转动的原因可能是（  ）

A．线圈的内部出现断路 B．电刷与换向器接触不良

C．磁体的磁性不强 D．线圈正好处于平衡位置

二．填空题（共5小题）

8．如图所示装置，通电瞬间直导线向左摆动，这表明     对电流有力的作用；若要使直导线向右摆动，可改变电流     （大小、方向）。

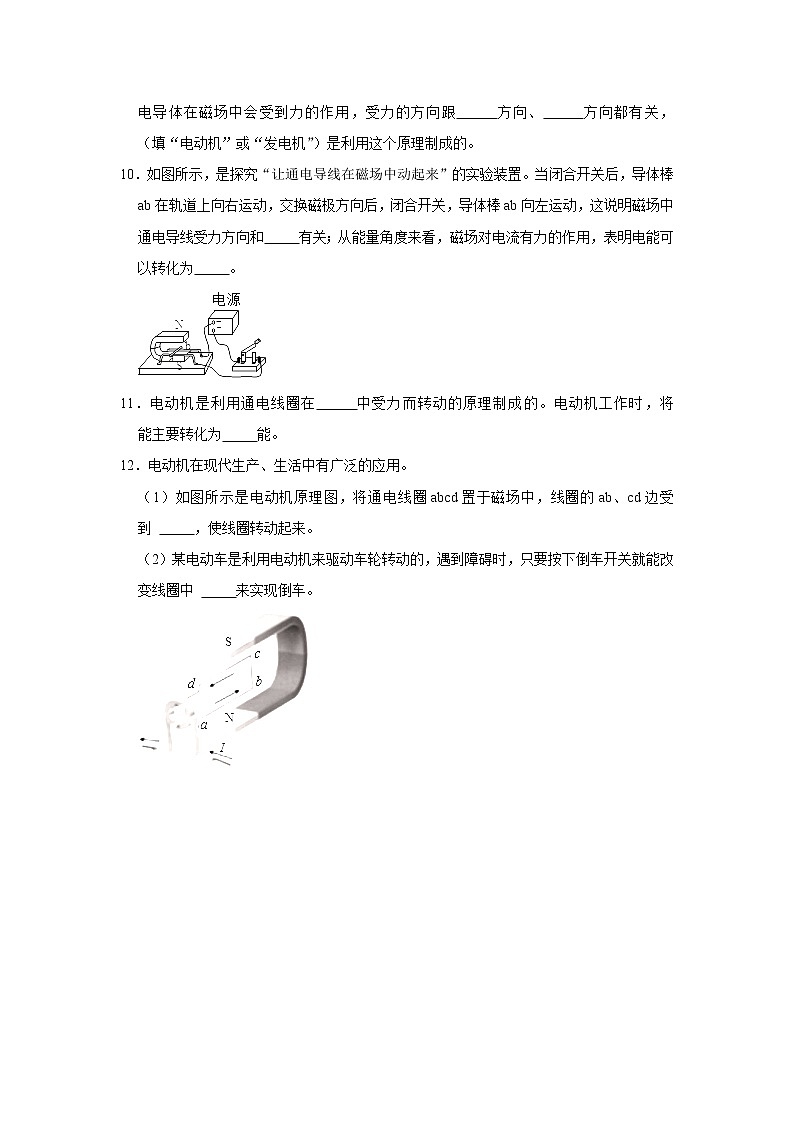

9．小明将一磁铁靠近正在发光的白炽灯泡时，发现灯丝发生了抖动。小明分析这是因为通电导体在磁场中会受到力的作用，受力的方向跟     方向、     方向都有关，     （填“电动机”或“发电机”）是利用这个原理制成的。

10．如图所示，是探究“让通电导线在磁场中动起来”的实验装置。当闭合开关后，导体棒ab在轨道上向右运动，交换磁极方向后，闭合开关，导体棒ab向左运动，这说明磁场中通电导线受力方向和     有关；从能量角度来看，磁场对电流有力的作用，表明电能可以转化为     。

11．电动机是利用通电线圈在     中受力而转动的原理制成的。电动机工作时，将     能主要转化为     能。

12．电动机在现代生产、生活中有广泛的应用。

（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到      ，使线圈转动起来。

（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中      来实现倒车。

（基础篇）2021-2022学年下学期初中物理人教新版九年级同步分层作业20.4 电动机

参考答案与试题解析

一．选择题（共7小题）

1．如图所示，利用磁场对通电导体有力的作用，制造的电器是（  ）

A．电水壶 B．电饭煲 C．电动机 D．电子钟

【分析】明确各用电器的工作原理，同时应明确通电导体在磁场中受力的作用后，可以使线圈在磁场中转动。

【解答】解：AB、电水壶、电饭煲利用了电流的热效应发热，故AB错误；

C、电动机利用了通电线圈在磁场中受力从而转动，故C正确；

D、电子钟是利用电磁振荡把电能转化为机械能的原理工作的，故D错误。

故选：C。

【点评】磁场对通电导体有力的作用，人类根据这一原理制造了电动机，而电动机在生活中应用广泛。

2．通电导体在磁场中会受到力的作用，由静止开始运动，如图所示，要想使导体棒ab运动方向改变的方法是（  ）

A．增大电源电压

B．改变磁场方向

C．同时改变导线中的电流方向和磁场方向

D．滑动变阻器的滑片往右移

【分析】通电导体在磁场中受力运动，且所受力的方向与电流的方向和磁场的方向有关。

【解答】解：

AD、增大电源电压、滑动变阻器的滑片往右移，无法改变电流的方向和磁场的方向，导体运动方向不变，故AD错误；

B、改变磁场方向可以改变导体的运动方向，故B正确；

C、同时改变导线中的电流方向和磁场方向，则导体运动方向不变，故C错误。

故选：B。

【点评】本题考查了通电导体在磁场中受力方向的相关知识，难度不大。

3．为了保证直流电动机朝一个方向转动，能自动完成这一任务的是（  ）

A．继电器 B．电刷 C．变阻器 D．换向器

【分析】直流电动机是根据通电导线在磁场中受力转动的原理制成的，由于电动机线圈的转动方向与磁场方向和电流方向有关，在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动。

【解答】解：直流电动机是根据通电线圈在磁场中受力转动原理制成的，为了使线圈能持续的转动下去，在输入电流时利用换向器来改变线圈中的电流方向，从而改变它两边的受力方向，即促使线圈连续转动。

故选：D。

【点评】知道电动机转动方向与电流方向、磁场方向的关系以及使线圈持续转动的方法是本题的解题关键。

4．如图为直流电动机的工作原理图，分析正确的是（  ）

A．改变磁场方向可以改变线圈转动的方向

B．电动机通电后不转，一定是电路断路

C．电动机工作过程中，消耗的电能全部转化为机械能

D．线圈连续转动是靠电磁继电器来实现的

【分析】（1）线圈转动方向跟电流方向和磁场方向有关，改变其中的一者，线圈转动方向改变，同时改变两者线圈转动方向不变。

（2）电动机通电后不转原因：电流太小；磁场磁性太弱；断路；线圈处于平衡位置。

（3）电动机工作时电能主要转化为机械能，还有一部分转化为内能。

（4）线圈连续转动是靠换向器。

【解答】解：A、改变磁场方向可以改变线圈转动方向。故A正确。

B、电动机通电后不转原因：电流太小；磁场磁性太弱；断路；线圈处于平衡位置。故B错误。

C、电动机工作时电能大部分转化为机械能，还有一小部分转化为内能。故C错误。

D、换向器在线圈刚转过平衡位置时，能自动改变线圈中的电流方向，能使线圈连续转动下去。故D错误。

故选：A。

【点评】本题考查了电动机的能量转化、换向器的作用、电动机不转原因、如何改变线圈的转动方向等问题，考查的比较全面。

5．下列措施中，不能增大直流电动机线圈转速的是（  ）

A．换用磁性更强的磁体 B．换用电压更高的电源

C．将 N、S 极对调 D．增大线圈的匝数

【分析】要增大直流电机的转速则应增大线圈所需要的磁场力，则根据影响磁场力的因素可知可行的办法。

【解答】解：A、换用磁性更强的磁体可以增大线圈受力，故A可行；

B、增大电压后也可增大线圈中的电流，从而增大线圈受力，故B可行；

C、对调磁极只会将线圈受力反向不会改变线圈受力的大小，故C不可行；

D、增大线圈的匝数，线圈受力将增大，线圈转动的速度将变大，故D可行；

本题选不可行的，故选：C。

【点评】本题考查直流电动机的工作原理，直流电机的原理为线圈在磁场中受力，故要想增大转速就应当增大线圈所受磁场力。

6．如图所示是扬声器（喇叭）的结构图。当扬声器的线圈中通入携带声音的信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。下列说法中正确的是（  ）

A．扬声器工作时是将机械能转化为电能

B．扬声器的工作原理是通电线圈在磁场中受力运动

C．扬声器中的永久磁体不会对线圈有作用力

D．扬声器的工作原理与发电机的工作原理相同

【分析】动圈式扬声器是利用了磁场对电流有力的作用而制成的。

【解答】解：A、动圈式扬声器在工作过程中消耗了电能，把电能转化为机械能，故A错误；

B、动圈式扬声器是把强弱变化的电流变成声音信号的装备，它利用了磁场对电流有力的作用的原理，故B正确；

C、当线圈中有电流通过时，扬声器中的永久磁体会对线圈有作用力，故C错误；

D、发电机的制作原理是电磁感应，而扬声器的工作原理是磁场对电流有力的作用，故D错误。

故选：B。

【点评】本题主要考查学生对：扬声器的构造和原理的了解和掌握，是一道基础题。

7．将组装好的电动机模型接入电路后，接通电源发现线圈不转动，用手拨动一下线圈，电动机转动起来。电动机模型开始不转动的原因可能是（  ）

A．线圈的内部出现断路 B．电刷与换向器接触不良

C．磁体的磁性不强 D．线圈正好处于平衡位置

【分析】平衡位置是指线圈平面和磁感线垂直的平面，此时上下两边受到平衡力的作用，相互抵消，相当于不受力。

【解答】解：由题意知电动机是在用手拨动一下转子后，线圈转子就正常转动起来，说明电动机不转时，正好线圈处于了平衡位置，平衡位置是指线圈平面和磁感线垂直的平面，此时上下两边受到平衡力的作用，大小相等，方向相反，在同一直线上，相互抵消，相当于不受力，电动机不会转动，只要越过平衡位置后，两个力不在同一直线上，便可以转动了。

故选：D。

【点评】本题考查了电动机故障的判断。本题中，在不转时，只是动了一下转子就转动起来，说明不是电动机线圈断路的故障，只能是线圈转停在平衡位置。

二．填空题（共5小题）

8．如图所示装置，通电瞬间直导线向左摆动，这表明 磁场 对电流有力的作用；若要使直导线向右摆动，可改变电流 方向 （大小、方向）。

【分析】（1）奥斯特实验：在静止的小磁针上方，放一根与磁针平行的导线，给导线通电时磁针将偏转，说明了通电导体周围存在磁场。

（2）通电导线在磁场中受力的作用，所受力的方向由电流的方向和磁场的方向有关。

【解答】解：

通电瞬间直导线向左摆动，说明通电导线在磁场中受力的作用；若要使直导线向右摆动，可以改变流过直导线的电流方向，也可以对换磁铁的两个磁极。

故答案为：磁场；方向。

【点评】电与磁之间的三个联系：通电导体的周围存在磁场、通电导体在磁场中受力和电磁感应现象，要求平时学习时注意区分三个相关实验的原理和应用。

9．小明将一磁铁靠近正在发光的白炽灯泡时，发现灯丝发生了抖动。小明分析这是因为通电导体在磁场中会受到力的作用，受力的方向跟 磁场 方向、 电流 方向都有关， 电动机 （填“电动机”或“发电机”）是利用这个原理制成的。

【分析】磁场对通电导体具有力的作用；受力方向与磁场的方向、电流的方向有关。

【解答】解：小明将一磁铁靠近正在发光的白炽灯泡时，发现灯丝发生了抖动，这说明通电导线在磁场中受到力的作用，其所受力的方向与电流的方向和磁场的方向有关；电动机是根据该原理制成的。

故答案为：磁场；电流；电动机。

【点评】本题考查了电动机的原理、影响通电导体在磁场里受力方向的因素，难度不大。

10．如图所示，是探究“让通电导线在磁场中动起来”的实验装置。当闭合开关后，导体棒ab在轨道上向右运动，交换磁极方向后，闭合开关，导体棒ab向左运动，这说明磁场中通电导线受力方向和 磁场方向 有关；从能量角度来看，磁场对电流有力的作用，表明电能可以转化为 机械能 。

【分析】通电导体在磁场中受到磁场力的作用，根据这种现象，人们制成了电动机，电动机工作时，电能转化为机械能；通电导线所受磁场力的方向由电流方向、磁场方向决定。

【解答】解：当闭合开关后，导体棒ab在轨道上向右运动，交换磁极方向后，闭合开关，导体棒ab向左运动，这说明磁场的方向发生变化时，导体棒所受磁场力方向也发生了变化，说明导体棒ab在磁场中的受力方向与磁场方向有关；磁场对电流有力的作用，表明电能可以转化为机械能。

故答案为：磁场方向；机械能。

【点评】本题考查了电动机的原理和影响磁场力方向的因素等问题，难度不大，是一道基础题，牢固掌握基础知识是正确解题的前提。

11．电动机是利用通电线圈在 磁场 中受力而转动的原理制成的。电动机工作时，将 电 能主要转化为 机械 能。

【分析】根据电动机的原理回答，知道电动机是将电能转化为机械能的机械，它在工作时要消耗电能。

【解答】解：电动机是利用通电线圈在磁场中受力转动的原理制成的，它工作时是将电能转化为机械能。

故答案为：磁场；机械。

【点评】本题主要考查学生对：电动机原理的了解和掌握，是一道基础题。

12．电动机在现代生产、生活中有广泛的应用。

（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到  力的作用 ，使线圈转动起来。

（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中  电流的方向 来实现倒车。

【分析】（1）通电导体在磁场中受到力的作用；

（2）通电导体在磁场中受到的磁场力的方向与电流方向和磁场方向有关。

【解答】解：（1）将通电线圈abcd置于磁场中，线圈的ab、cd在磁场中受到磁力的作用，ab、cd的受力方向相反，使得线圈转动起来；

（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，磁场的方向不变，只要按下倒车开关就能改变线圈中电流的方向，从而改变磁场力的方向，来实现倒车。

故答案为：（1）力的作用；（2）电流的方向。

【点评】本题考查了电动机的工作原理、磁场力的影响因素，属于基础题。
