中考化学二轮专题专练复习----坐标图象题(含答案)

这是一份中考化学二轮专题专练复习----坐标图象题(含答案)，共5页。


1. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液的质量关系如图所示。下列说法不正确的是( )
A.a点溶液中滴入紫色石蕊试液变红
B.bc段(不含b点)反应的化学方程式为：MgCl2＋2NaOHMg(OH)2↓＋2NaCl
C.整个变化过程中氯离子数目没有改变
D.d点溶液中含有两种溶质
2. 电导率传感器可辅助探究复分解反应的实质。相同条件下，离子浓度越大，电导率越大，溶液导电性越强。将含有酚酞的Ba(OH)2溶液平均分成两份置于两个烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示。下列说法正确的是( )
A.乙曲线电导率减小过程中，溶液由红色变为无色
B.乙曲线对应的反应中四种离子数目都减少
C.甲曲线对应氢氧化钡与硫酸钠反应
D.甲曲线上的M点代表两种溶液恰好完全反应

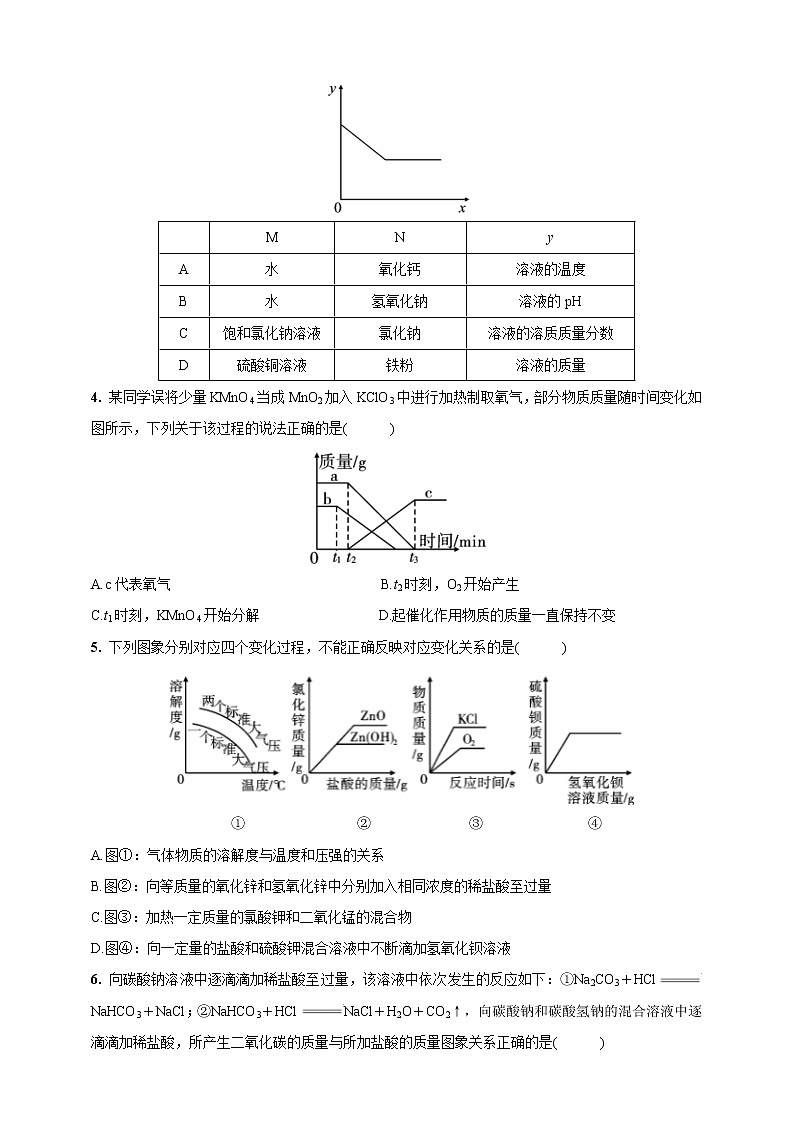

3. 常温下，往盛放适量M物质的烧杯中逐渐加入N物质并充分搅拌。如图横坐标x表示N物质的质量，纵坐标y表示烧杯中的某物理量(见下表)。下列实验与图象对应关系合理的是( )
4. 某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，下列关于该过程的说法正确的是( )
A.c代表氧气 B.t2时刻，O2开始产生
C.t1时刻，KMnO4开始分解 D.起催化作用物质的质量一直保持不变
5. 下列图象分别对应四个变化过程，不能正确反映对应变化关系的是( )
① ② ③ ④
A.图①：气体物质的溶解度与温度和压强的关系
B.图②：向等质量的氧化锌和氢氧化锌中分别加入相同浓度的稀盐酸至过量
C.图③：加热一定质量的氯酸钾和二氧化锰的混合物
D.图④：向一定量的盐酸和硫酸钾混合溶液中不断滴加氢氧化钡溶液
6. 向碳酸钠溶液中逐滴滴加稀盐酸至过量，该溶液中依次发生的反应如下：①Na2CO3＋HClNaHCO3＋NaCl；②NaHCO3＋HClNaCl＋H2O＋CO2↑，向碳酸钠和碳酸氢钠的混合溶液中逐滴滴加稀盐酸，所产生二氧化碳的质量与所加盐酸的质量图象关系正确的是( )
A B C D
7. 下列图象不能正确反映其对应实验操作的是( )
① ② ③ ④
A.图①：常温下向一定质量的饱和石灰水中加入氧化钙
B.图②：向H2SO4和CuSO4的混合溶液中滴加过量NaOH溶液
C.图③：向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫酸
D.图④：向氢氧化钠溶液中加入足量水
8. 下列图示，能正确反映化学反应原理的是( )
① ② ③ ④
A.图①：等质量的铝和锌与等质量分数、足量的稀硫酸反应
B.图②：向氢氧化钠溶液中滴加水
C.图③：向硫酸铜溶液中加入适量的铁粉
D.图④：在密闭容器中一定质量的碳粉与足量氧气充分燃烧
9. 下列化学实验现象与图象对应不正确的是( )
① ② ③ ④
A.图①：碳在足量氧气中燃烧
B.图②：碳酸钙与盐酸反应
C.图③：足量等质量的Al、Mg、Zn、Fe与相同质量和相同质量分数的H2SO4反应
D.图④：向过量的碱液中滴加一定量的酸
10. 下列图象能正确反映其对应的实验操作的是( )
① ② ③ ④
A.图①：电解水生成氢气和氧气
B.图②：分别向等质量的铁粉和锌粉中加入完全相同的稀硫酸
C.图③：分别向等质量的块状和粉末状大理石中加入过量的完全相同的稀盐酸
D.图④：向盛有一定质量的CuSO4和稀硫酸混合溶液的烧杯中逐滴加入NaOH溶液至过量
11. 下列图象能正确反映对应变化关系的是( )
① ② ③ ④
A.图①：将表面生锈的铁钉放入稀盐酸中
B.图②：红磷在密闭容器中燃烧
C.图③：向硫酸铜溶液中加入锌粉
D.图④：向稀盐酸中滴加硝酸银溶液
12. 长期使用的热水壶底部有一层水垢，水垢的主要成分是碳酸钙和氢氧化镁。某研究性学习小组为测定水垢中碳酸钙的质量分数，利用图Ⅰ装置将足量的盐酸加入到10.0g水垢中。随反应进行，装置C质量的变化如图Ⅱ所示。请回答：
图Ⅰ 图Ⅱ
(1)向图Ⅰ装置A中不断通入氮气的目的是 。
(2)若不考虑盐酸的挥发和水垢中含有其他成分，请根据图Ⅱ数据计算：水垢中碳酸钙的质量是
g，水垢中氢氧化镁的质量分数是 (不要求计算过程，精确到0.1)。
(3)若考虑盐酸的挥发，会造成水垢中碳酸钙质量分数的测量结果 (填“增大”“减小”或“不变”)。
参 考 答 案
1. D 2. D 3. D 4. C 5. C 6. C 7. A 8. C 9. D 10. D 11. A
12. (1)将装置A、B中的CO2排入C装置，以便于被完全吸收 (2)7.5 25.0％ (3)增大
M
N
y
A
水
氧化钙
溶液的温度
B
水
氢氧化钠
溶液的pH
C
饱和氯化钠溶液
氯化钠
溶液的溶质质量分数
D
硫酸铜溶液
铁粉
溶液的质量
