    初三物理上学期期末复习学案(有答案)

    展开

    这是一份初三物理上学期期末复习学案(有答案),共15页。学案主要包含了电学基础,电学综合等内容,欢迎下载使用。

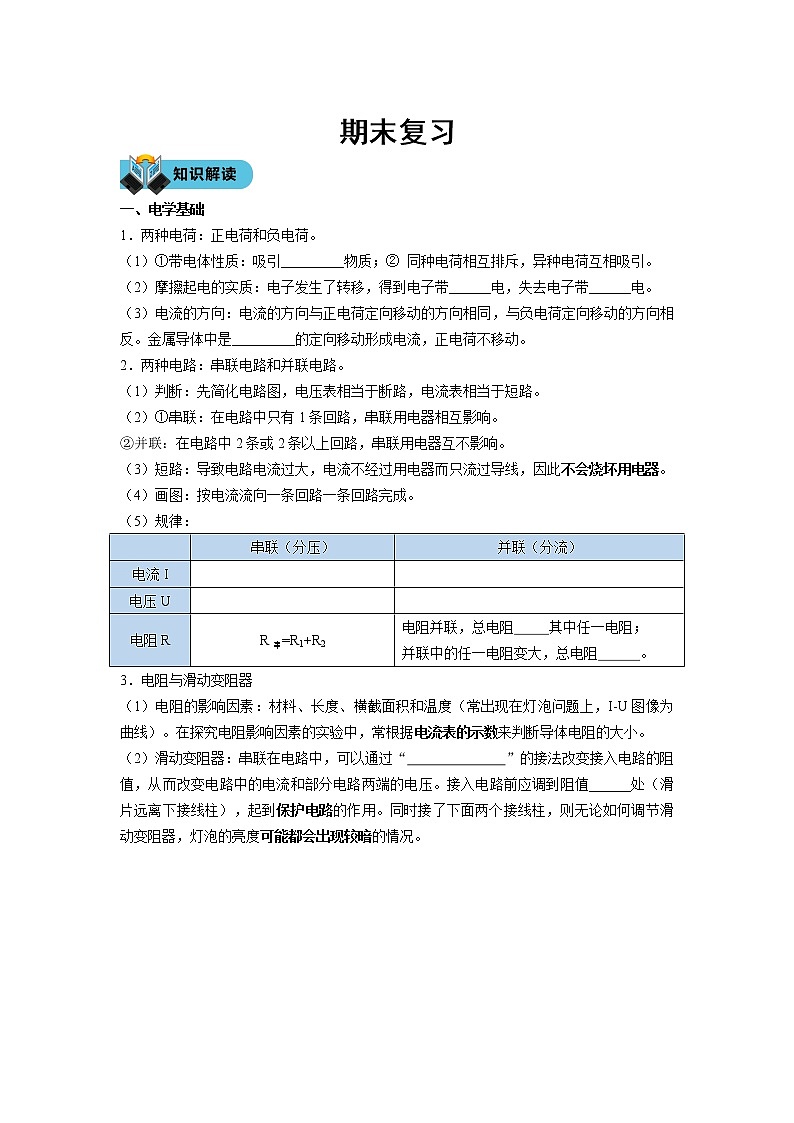

    一、电学基础
    1.两种电荷:正电荷和负电荷。
    (1)①带电体性质:吸引 物质;② 同种电荷相互排斥,异种电荷互相吸引。
    (2)摩擦起电的实质:电子发生了转移,得到电子带 电,失去电子带 电。
    (3)电流的方向:电流的方向与正电荷定向移动的方向相同,与负电荷定向移动的方向相反。金属导体中是 的定向移动形成电流,正电荷不移动。
    2.两种电路:串联电路和并联电路。
    (1)判断:先简化电路图,电压表相当于断路,电流表相当于短路。
    (2)①串联:在电路中只有1条回路,串联用电器相互影响。
    ②并联:在电路中2条或2条以上回路,串联用电器互不影响。
    (3)短路:导致电路电流过大,电流不经过用电器而只流过导线,因此不会烧坏用电器。
    (4)画图:按电流流向一条回路一条回路完成。
    (5)规律:
    3.电阻与滑动变阻器
    (1)电阻的影响因素:材料、长度、横截面积和温度(常出现在灯泡问题上,I-U图像为曲线)。在探究电阻影响因素的实验中,常根据电流表的示数来判断导体电阻的大小。
    (2)滑动变阻器:串联在电路中,可以通过“ ”的接法改变接入电路的阻值,从而改变电路中的电流和部分电路两端的电压。接入电路前应调到阻值______处(滑片远离下接线柱),起到保护电路的作用。同时接了下面两个接线柱,则无论如何调节滑动变阻器,灯泡的亮度可能都会出现较暗的情况。

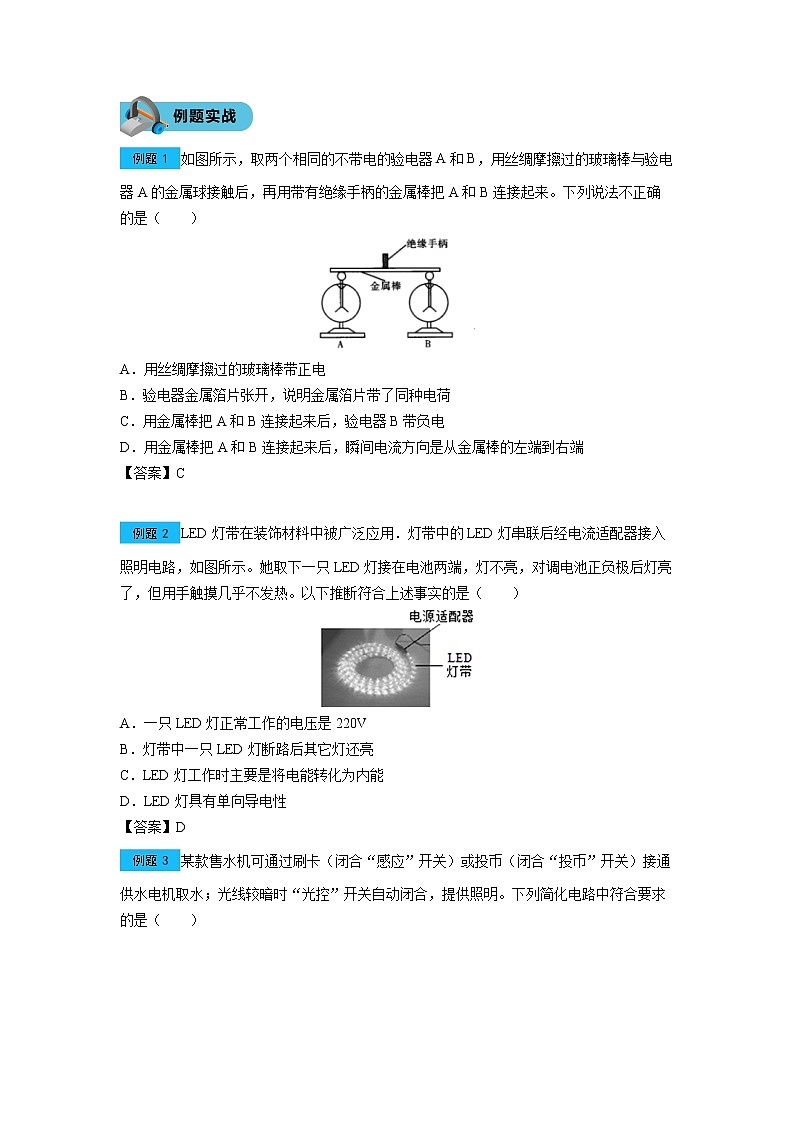

    例题1
    如图所示,取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A的金属球接触后,再用带有绝缘手柄的金属棒把A和B连接起来。下列说法不正确的是( )
    A.用丝绸摩擦过的玻璃棒带正电
    B.验电器金属箔片张开,说明金属箔片带了同种电荷
    C.用金属棒把A和B连接起来后,验电器B带负电
    D.用金属棒把A和B连接起来后,瞬间电流方向是从金属棒的左端到右端
    【答案】C
    例题2
    LED灯带在装饰材料中被广泛应用.灯带中的LED灯串联后经电流适配器接入照明电路,如图所示。她取下一只LED灯接在电池两端,灯不亮,对调电池正负极后灯亮了,但用手触摸几乎不发热。以下推断符合上述事实的是( )
    A.一只LED灯正常工作的电压是220V
    B.灯带中一只LED灯断路后其它灯还亮
    C.LED灯工作时主要是将电能转化为内能
    D.LED灯具有单向导电性
    【答案】D
    例题3
    某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水;光线较暗时“光控”开关自动闭合,提供照明。下列简化电路中符合要求的是( )

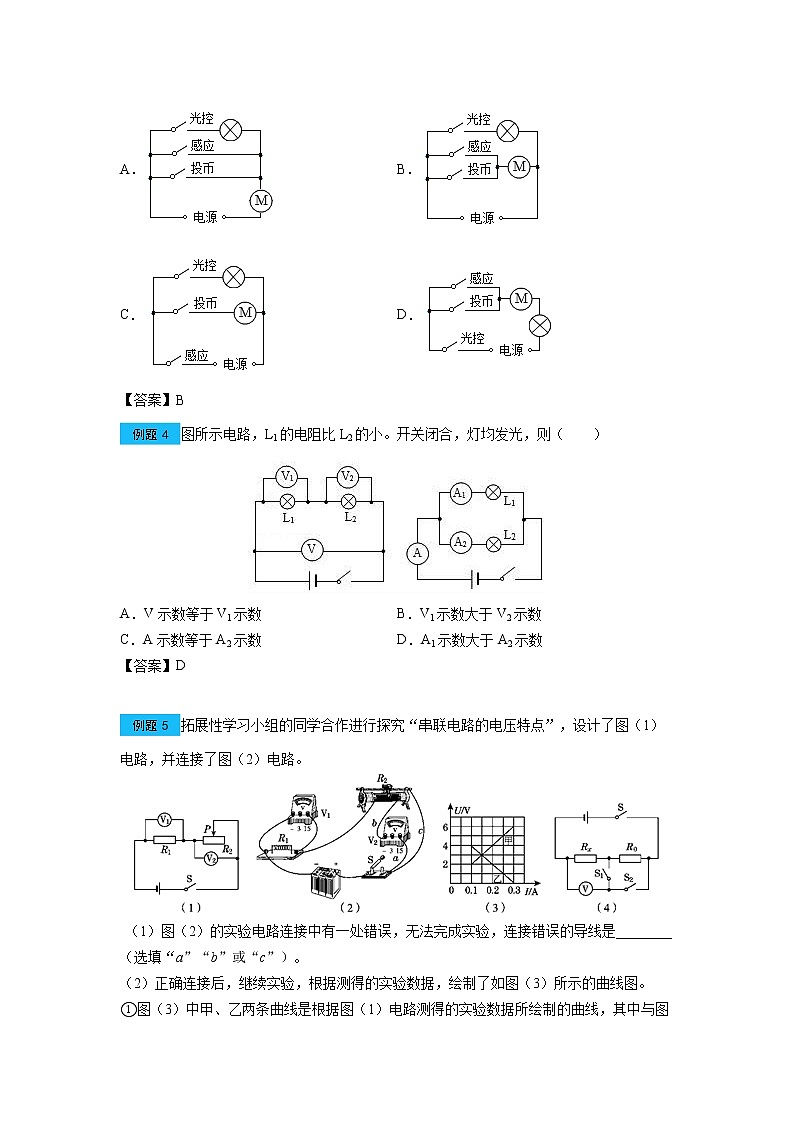

    A.B.
    C.D.
    【答案】B
    例题4
    图所示电路,L1的电阻比L2的小。开关闭合,灯均发光,则( )
    A.V示数等于V1示数B.V1示数大于V2示数
    C.A示数等于A2示数D.A1示数大于A2示数
    【答案】D

    例题5
    拓展性学习小组的同学合作进行探究“串联电路的电压特点”,设计了图(1)电路,并连接了图(2)电路。
    (1)图(2)的实验电路连接中有一处错误,无法完成实验,连接错误的导线是________(选填“a”“b”或“c”)。
    (2)正确连接后,继续实验,根据测得的实验数据,绘制了如图(3)所示的曲线图。
    ①图(3)中甲、乙两条曲线是根据图(1)电路测得的实验数据所绘制的曲线,其中与图(1)电路中电压表对应的曲线是________(填“甲”或“乙”)。
    ②已知电源电压恒为6 V,根据探究目的分析图(3)中的曲线,得出的实验结论是__________________________________________________________。
    (3)拓展探究:同学们根据串联电路的电压特点,重新设计如图(4)电路(电源电压未知),利用电压表和定值电阻R0(已知阻值)测量未知定值电阻Rx的阻值,闭合开关S后,接下来的操作是__________________________________________________________
    ____________________________________________________________________(只需写出操作过程和测量的科学量,不需写出表达式)。
    【答案】b 甲 串联电路中总电压等于各分电压之和 闭合开关S、S1,断开S2时,测得电压表的示数U1;闭合开关S2、断开开关S1(或同时闭合S1、S2)时,测得电压表的示数U2
    二、电学综合
    1.计算
    (1)欧姆定律计算公式I= ,变式U= ,R= (电阻与电压、电流无关)。
    (2)电功率的计算公式P= 。常见的2个物理量的计算I额= ,与电阻R= 。小灯泡工作时的亮度由实际功率的大小决定。
    (3)电能的计算:W=UIt,W=Pt,W=n/N(电能表问题,n为实际转数,N为铭牌参数)。
    (4)电热Q= ,对于纯电阻电路,还可以从能量转化的角度来计算电热的大小:
    Q=W。
    (5)计算时可以根据题目的已知条件和问题来选择合适的公式,在带入数据的过程中,要针对同一对象,同一时刻。
    2.实验
    (1)常考实验:探究电流与电压和电阻的关系;电阻和电功率的测量;电热的影响因素等
    (2)实验常用方法:控制变量法;转换法。
    (3)易错:连接实物图时,电表量程的选择。
    例题6
    如图所示的电路中,R1=10Ω,R2=30Ω.闭合开关S,电压表V1与V2的示数之比是( )
    A.1:3B.3:1C.3:4D.4:3
    【答案】C
    例题7
    有两个电路元件A和B,流过元件的电流与其两端电压的关系如图(甲)所示.把它们串联在电路中,如图(乙)所示.闭合开关S,这时电流表的示数为0.4A,则电源电压和元件B的电功率分别是( )
    A.2.0V 0.8 WB.2.5V 1.0W
    C.4.5V 1.0 WD.4.5V 1.8W
    【答案】C
    例题8
    小明按图连接电路,闭合开关,观察到L1比L2亮.下列说法正确的是( )
    A.通过L1的电流大于L2的电流
    B.L1的电阻小于L2的电阻
    C.L1两端电压大于L2两端电压
    D.如果把L1和L2的位置对调,L1会变暗
    【答案】C
    例题9
    如图是一个电子身高测量仪的四个设计电路,R0是定值电阻,R是滑动变阻器,电源电压不变,滑片会随身高上下平移。能够实现身高越高,电压表或电流表示数越大的电路是( )
    A.B.C. D.
    【答案】B
    例题10
    小明11月底观察到自己家里的电能表如图所示,当他12月底再观察时,发现电能表示为,则他家12月份消耗的电能为_____kW•h,他家里同时工作的用电器总功率不宜超过_____W.若单独让空调工作,测得1min内电能表转盘转了60转,则空调消耗的电能为_____kW•h,空调的电功率是_____W。
    【答案】150 kW•h 8800W 0.02 kW•h 1200 W
    例题11
    小红利用图甲所示的电路探究电流与电阻的关系。已知电源电压为6 V且保持不变,实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。
    (1)实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到图乙所示的电流I随电阻R变化的图象,由图象可得出结论:____________________________。
    (2)在上述实验中,某同学在读取完电流表示数后,直接拆下阻值为5 Ω的电阻,改换成阻值为10 Ω的电阻,请你指出他在操作中的错误:____________;在读取电流表示数之前,他应进行的操作是:向________移动滑片,使电压表示数为________V。
    (3)若在实验过程中出现电流表示数为0,电压表的示数为6 V,则电路出现的故障可能是________。
    (4)小红想将定值电阻换成小灯泡来探究电流与电压的关系,你认为她的实验方案可行吗?________(选填“可行”或“不可行”),你的理由是___________________。
    【答案】电压一定时,电流与电阻成反比 没有断开开关 左 2.5 电阻断路 不可行 灯丝的电阻随温度的变化而变化
    例题12
    图甲是测量小灯泡电功率的电路。小灯泡的额定电压为2.5V。
    (1)请根据图甲将图乙中的实物电路连接完整(导线不允许交叉)
    (2)闭合开关前,将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮,电压表示数为零,电流表指针偏转。逐渐向右移动滑片,小灯泡始终不亮,电压表示数仍然为零,电流表示数逐渐变大。该电路故障可能是________________。
    (3)排除故障后正确操作实验,测量数据如下表所示
    分析实验数据可知:
    ①小灯泡的额定功率为__________W。
    ②7、8两次实验中,灯泡熄灭的原因是______________。
    ③小灯泡在断电一段时间后的电阻可能是_________(填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”)
    【答案】 小灯泡短路 0.7 实际功率太小 1Ω
    例题13
    小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图1所示的实验装置.请仔细观察如图甲、乙两图。
    (1)实验中通过观察两个U形管中 的变化来比较电流通过电阻丝产生的热量的多少,这种实验方法叫做 。
    (2)你认为乙图所示的装置是用来研究电流通过电阻丝产生的热量与 的关系。
    (3)由乙图所示的实验现象可以得到的结论是:在电阻、通电时间相同的情况下,_____越大,电阻产生的热量越多。
    (4)本实验也可以采用如图2来完成,在如图甲、乙两个容器里装入的是煤油。你认为,在探究“电流通过导体产生热的多少与什么因素有关”的实验时,应选用图 更好,原因是 。
    (5)通电一段时间,发现其中一个U形管液面高度几乎不变,则出现该现象的原因可能是 。
    (6)使用电饭煲煮饭时,电饭煲的内胆主要结构是发热体,它是利用了电流的_______效应来工作的。煮饭时,内胆温度很高,但与之两连的导线不怎么热,这是因为_________
    ______________________________。
    【答案】液面高度差 转换法 电流 电阻 1 能很好的利用控制变量法 空气盒有可能漏气 热效应 电饭煲的电阻比导线的电阻大的多
    例题14
    小明想探究浓盐水的比热容大小,他找来了如图甲、乙所示的两套完全相同的装置,“热得快”(电热器)上面的铭牌如图丙所示,他称出了500g的纯净水和500g的浓食盐水分别装入了甲乙两个烧杯。小明找来停表,同时通电加热,记录到加热时间1min,水温上升了12℃,食盐水温度上升了15℃,已知水的比热容为4.2×103J/(kg•℃)。问:
    (1)小明所用“热得快”正常工作电流是多大?
    (2)该“热得快”正常工作的电阻是多大?
    (3)若加热时甲、乙装置吸收的热量相同,则小明所测浓盐水的比热容是多少?
    【答案】(1)2.5A;(2)88Ω;(3)3.36×103J/(kg•℃)。
    能力1
    青少年科技创新材料中有一种变光二极管,电流从其P端流入时发红光,从其Q端流入时发绿光,奥秘在于其内部封装有一红一绿两个发光二极管,发光二极管具有单向导电性,其符号为,当电流从“+”极流入时二极管能通电且发光,当电流从“﹣”极流入时二极管不能发光,则该变光二极管的内部结构可能是下图中的( )
    A.B.
    C.D.
    【答案】C
    能力2
    华在探究串联电路电流规律时,按图甲连接好电路,闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙,下列说法正确的是( )
    A.电流表A2的示数为0.15 A
    B.电流每流过一个灯泡,都会减弱一些
    C.两个灯泡的亮度一定相同
    D.电流表A3的示数为0.3 A
    【答案】D
    能力3
    小明在中国科技馆看到“1度电的意义”展品后,绘制了1度电可供他家中的一些额定电压相同的用电器分别在额定功率下、持续工作的时间图,如图所示。关于图中家用电器的比较,下列说法中正确的是( )
    A.节能灯正常工作的电压最大
    B.浴霸正常工作的电流最小
    C.电风扇的额定功率比白炽灯的额定功率大
    D.节能灯正常工作的电流比白炽灯正常工作的电流大
    【答案】C
    能力4
    甲醛对人体的危害非常严重,因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备,原理如图甲所示。电源电压恒为3V,R0为10Ω的定值电阻,R为可以感知甲醛污染指数的可变电阻,污染指数在50以下为轻度污染,50~100间为中度污染,100以上为重度污染,以下分析正确的是( )
    A.污染指数越小,电压表示数越大
    B.电压表示数为1V时,属于重度污染
    C.污染指数越大,电流中消耗的总功率越小
    D.污染指数为50时,电压表示数为2.5V
    【答案】B
    能力5
    雾霾天气对人们的身体健康产生不良影响,应对雾霾的首要任务是控制。如图所示,是某校科技小组研制的净化器原理图.闭合开关、后,风扇旋转吸入空气,A处的颗粒物也被吸入净化器,颗粒物接近带有负电荷的光洁金属网时,受到强烈的吸引力,这是因为带电体具有 的性质。颗粒物与光洁金属网接触后也带上负电,会受到金属网对它的斥力而离开,被带有正电荷的活性炭棉芯层牢牢吸引,这是利用 的原理,最终达成对空气的净化用。
    【答案】吸引轻小物体 异种电荷相互明吸引
    能力6
    电阻触摸屏在笔记本电脑及手机等设备上已普遍使用,当手指在触摸屏表面施以一定的压力时,触摸屏通过分别识别触摸点的水平与竖直位置,从而确定触摸的位置。
    (1)其工作原理利用了在材料、横截面积一定时,导体的长度越长,导体的电阻就越
    ______的规律。
    (2)以竖直方向为例,触摸屏相当于一根电阻丝,触摸时,触摸点P将电阻丝分为上下两部分,设上部分电阻为R1,下部分电阻为R2,结构可等效为如图所示电路,电源电压不变.当触摸点在竖直方向移动时,若测得R2两端电压增大,则可知R2阻值 ,触摸点P到屏下端的距离 (以上两空选填“增大”、“减小”或“不变”)。
    【答案】大;增大;增大
    能力7
    (1)两个电阻 A 和 B,它们的电流与其两端电压的关系如图所示。则由图可知: RA=___ Ω;若把它们并联在 3V 的电路中,干路电流是__________ A.
    (2)如图所示电能表,表盘上标有“600revs/(kW•h)”的字样,将此电能表接入家庭电路中,关 闭其它用电器,让空调机单独工作 6min,电能表的转盘转过 60 转,则该空调机在上述时间内功率 是________W。
    【答案】5 0.8 1000
    能力8
    某品牌最新手机上搭载了40W的超级快充技术,可以达到非常惊人的充电速度。下表为该手机电池的一些参数,则该手机电池最多能储存的电能为__________J,如果手机仅剩30%的电能,若按照最大充电功率充电到80%,所需时间为__________min。
    【答案】 11.4
    能力9
    如图甲所示,电源电压为12V不变。小灯泡L标有“6V”字样,小灯泡的I﹣U关系如图乙所示,R为规格“50Ω 1A”的滑动变阻器。
    (1)闭合开关S,调节变阻器的滑片P,使小灯泡L正常发光。此时,小灯泡L的电阻是_________Ω,在1min内电路消耗的电能是_________J。
    (2)若继续调节变阻器的滑片P,使滑动变阻器消耗的电功率是小灯泡L消耗的电功率的3倍,则滑动变阻器消耗的电功率是_________W。
    【答案】12 360 4.05
    能力10
    物理兴趣小组小虎、小华、小峻,小薇要测量小灯泡的额定功率,实验室提供的器材有标有“”的小灯泡、电池组电压为、电压表、电流表、滑动变阻器、开关、导线若干。
    (1)小虎所接的实验电路如图甲所示,电路中部分连接不合理,但只需改动一根导线,即使电路连接正确,请你在应改动的导线上打““,并用笔画线代替导线画出正确的接法。
    (2)改正电路后,当小华连接最后一根导线时,灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确,请你找出实验中操作不当之处:
    ; 。
    (3)调整后,移动滑片,使滑动变阻器接入电路的阻值最大。闭合开关,此时电压表示数为1V,电流表示数为则滑动变阻器的最大阻值为______。
    (4)移动变阻器的滑片,使电压表的示数为,此时电流表示数如图乙所示,其值______A,小灯泡的额定功率为______。
    (5)小虎在实验过程中,移动变阻器滑片时,小灯泡突然熄灭。经判断,电路故障是小灯泡或电流表被烧坏。查找故障时,在不拆开电路的情况下,他把一根导线接在电流表两端,小灯泡仍不发光,可判断电路故障是 。
    (6)小峻和小薇把灯泡换成几个定值电阻,更换了学生电源,选用标有“”的滑动变阻器,继续“探究欧姆定律”的实验,小峻先探究电流与电压的关系。闭合开关,移动滑片依次测得5组数据,其中第5次实验中电压表的指针如图丙所示,其示数为___V,他们记录的数据表1所示,分析数据可以得到的结论是: 。
    表1电流与电压关系
    表2电流与电阻关系
    (7)他俩继续探究电流与电阻的关系,先将电源电压调为6V,分别换上多个定值电阻进行探究,数据记录如图表2所示,老师指出其中一组数据是拼凑的,你认为是第______组(选填实验序号),理由是实验所用的滑动变阻器的最小阻值太______(选填“大”或“小”)了。
    (8)在不更换滑动变阻器的情况下,可以采取措施______完成这组拼凑数据所对应的实验测量。
    A.降低定值电阻两端电压
    B.降低电源电压
    C.选用够大阻值的定值电阻
    【答案】 连接电路时开关没有断开 没有将变阻器的最大电阻连入电路中 小灯泡断路 电阻一定时,电流与电压正比 小
    能力11
    某电热水瓶的铭牌如下表所示。若热水瓶内装满水,在额定电压下工作(外界大气压强为1个标准大气压)。求:
    (1)保温时通过电热水瓶的电流是多少?
    (2)加热时电热水瓶的电阻多大?
    (3)若瓶内20℃的水加热10min正好烧开,则加热时电热水瓶的热效率是多少?
    (4)请你尝试画出电热水瓶的内部电路图。
    【答案】(1)0.14A(2)40.33Ω(3)93.3%(4)
    串联(分压)
    并联(分流)
    电流I
    电压U
    电阻R
    R串=R1+R2
    电阻并联,总电阻 其中任一电阻;
    并联中的任一电阻变大,总电阻 。
    实验次数
    1
    2
    3
    4
    5
    6
    7
    8
    发光情况
    明亮

    更明亮
    较亮
    较暗
    微光
    熄灭
    熄灭
    电压U/V
    2.5
    2.1
    3.0
    1.7
    1.3
    0.9
    0.5
    0.1
    电流I/A
    0.28
    0.26
    0.30
    0.24
    0.21
    0.19
    0.16
    0.05
    电池类型
    不可拆卸式电池
    电池输出电压
    3.8V
    电池容量
    4000mA﹒h
    最大充电功率
    40W
    实验序号
    1
    2
    3
    4
    5
    电压
    2
    --
    电流
    实验序号
    1
    2
    3
    4
    电阻
    10
    15
    20
    25
    电流
    型号DSP-19B
    电源220V 50Hz
    功率
    加热时 1200W
    保温时 30W
    容量2L
