2022年中考物理复习聚焦重点题型一作图题

这是一份2022年中考物理复习聚焦重点题型一作图题，共11页。试卷主要包含了请按要求完成下列作图等内容，欢迎下载使用。

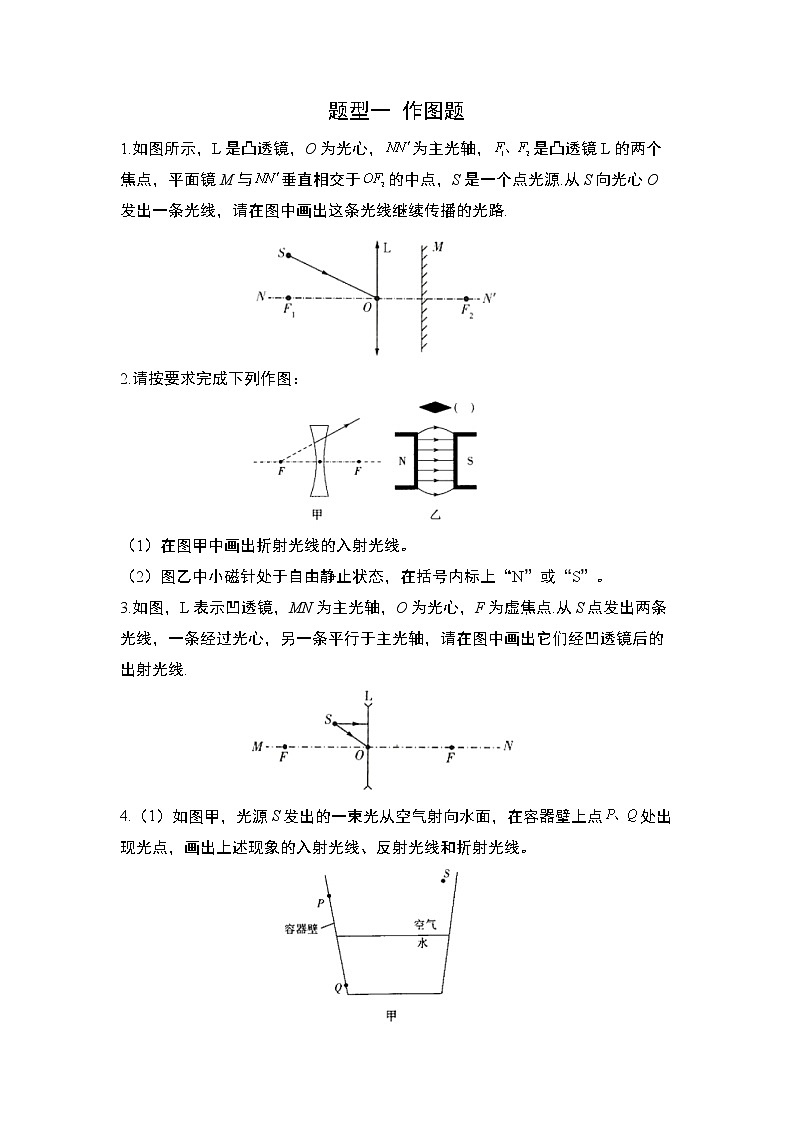

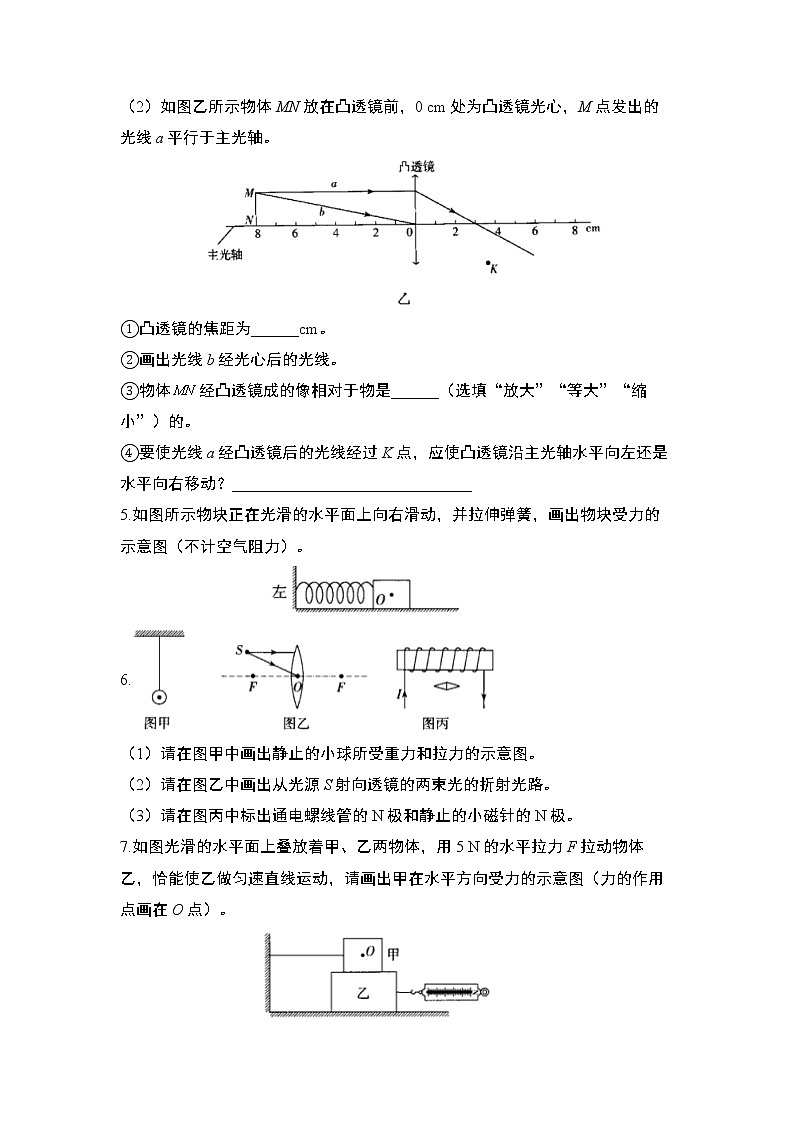

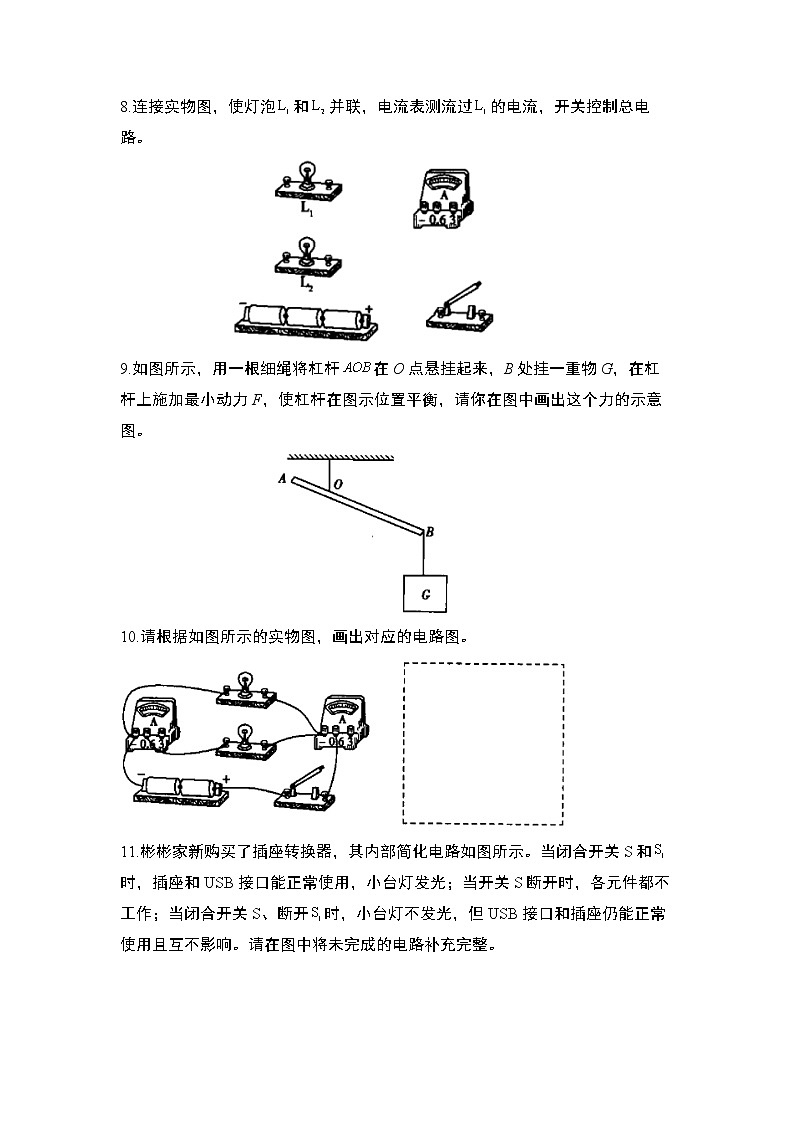

题型一  作图题1.如图所示，L是凸透镜，O为光心，为主光轴，是凸透镜L的两个焦点，平面镜M与垂直相交于的中点，S是一个点光源.从S向光心O发出一条光线，请在图中画出这条光线继续传播的光路.                                  2.请按要求完成下列作图：                                 （1）在图甲中画出折射光线的入射光线。（2）图乙中小磁针处于自由静止状态，在括号内标上“N”或“S”。3.如图，L表示凹透镜，MN为主光轴，O为光心，F为虚焦点.从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凹透镜后的出射光线.                                 4.（1）如图甲，光源S发出的一束光从空气射向水面，在容器壁上点处出现光点，画出上述现象的入射光线、反射光线和折射光线。                                         （2）如图乙所示物体MN放在凸透镜前，0 cm处为凸透镜光心，M点发出的光线a平行于主光轴。                      ①凸透镜的焦距为______cm。②画出光线b经光心后的光线。③物体经凸透镜成的像相对于物是______（选填“放大”“等大”“缩小”）的。④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动？______________________________5.如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图（不计空气阻力）。                                     6.（1）请在图甲中画出静止的小球所受重力和拉力的示意图。（2）请在图乙中画出从光源S射向透镜的两束光的折射光路。（3）请在图丙中标出通电螺线管的N极和静止的小磁针的N极。7.如图光滑的水平面上叠放着甲、乙两物体，用5 N的水平拉力F拉动物体乙，恰能使乙做匀速直线运动，请画出甲在水平方向受力的示意图（力的作用点画在O点）。                                   8.连接实物图，使灯泡和并联，电流表测流过的电流，开关控制总电路。                            9.如图所示，用一根细绳将杠杆在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。                                       10.请根据如图所示的实物图，画出对应的电路图。11.彬彬家新购买了插座转换器，其内部简化电路如图所示。当闭合开关S和时，插座和USB接口能正常使用，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S、断开时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。请在图中将未完成的电路补充完整。                                   12.请在图中的两个虚线框内，选填“电源”和“小灯泡”的符号连入电路，并满足只有闭合开关时灯才会工作且两个小灯泡并联。                                                  13.如图所示，请标出通电螺线管周围磁感线的方向和旁边悬挂的条形磁体的N、S极。                                        14.随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。请在图中画出电磁铁的绕线，并将绿灯、红灯、电铃接入电路。                               15.有人发明了“感应照孔门把手”，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关（有人摸门把手时，闭合；无人摸门把手时，断开）以及光敏开关（天暗时闭合，天亮时断开）控制电路，达到目的。请根据上述描述，完成电路连接。                               16.螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。                                                                     答案以及解析1.答案：如图所示.解析：光线经凸透镜光心后传播方向不变；光线继续传播到平面镜M时发生反射，根据平面镜成像规律可知，恰好是O点在平面镜M中的像点，因此反射光线的反向延长线会经过；光线再次经过凸透镜时发生折射，折射光线与主光轴平行.2.答案：（1）如图所示（2）如图所示解析：（1）凹透镜对光有发散作用。与主光轴平行的光线通过凹透镜后，其折射光线的反向延长线过凹透镜的焦点。（2）由题图乙可知小磁针所在区域的磁场方向是从左向右的，小磁针N极所指方向为该点的磁场方向，即小磁针N极指向与磁场方向一致，所以小磁针右端为N极。3.答案：如图所示.解析：经过凹透镜光心的光线的传播方向不变；平行于凹透镜主光轴的光线经凹透镜折射后，折射光线的反向延长线经过凹透镜的虚焦点.4.答案：（1）如图所示（2）①3.0；②如图所示；③缩小；④水平向左解析：（1）先根据平面镜成像规律画出点光源S通过水面成的像，注意用虚线描画作图痕迹；再根据反射光线经过的点和像点在同一直线上，连接交于水面于O点，即入射点的位置，为反射光线，连接得入射光线，连接得折射光线。（2）①平行于主光轴的光线经过凸透镜后将会与光轴相交于焦点，所以焦距；②根据经过光心的光线传播方向不变可画出光线b经过光心后的光路图；③由图可知，物距，成倒立、缩小的实像；④由于凸透镜的焦距不变，所以无论如何移动凸透镜的位置，折射光线都会平行于原来的折射光线，因此要使光线经过K点，需将凸透镜水平向左移动。5.答案：如图所示解析：物块正在光滑水平面上向右滑动并拉伸弹簧，在水平方向上物块不受摩擦力，受到弹簧对它向左的弹力；在竖直方向上受到竖直向下的重力G、垂直于接触面向上的支持力，且这两个力是一对平衡力，大小相等。6.答案：（1）如图所示（2）如图所示（3）如图所示解析：（1）小球静止，受到竖直向下的重力G与竖直向上的拉力F，这两个力是一对平衡力。（2）凸透镜的特殊光线：平行于主光轴的光线折射后过焦点；过光心的光线方向不变。（3）根据安培定则判断通电螺线管左端为N极，根据同名磁极相互排斥，异名磁极相互吸引可以判断小磁针右端为N极。7.答案：如图所示解析：甲在水平方向的受力情况为：绳子对甲水平向左的拉力和乙对甲向右的摩擦力，受力平衡，二力大小相等。在水平方向上乙受到水平向右的拉力F和甲对乙水平向左的摩擦力作用，乙做匀速直线运动，所以这两个力是一对平衡力，则乙受到的摩擦力；根据力的作用的相互性，乙对甲有水平向右的摩擦力，则甲物体所受的摩擦力为，方向水平向右。。8.答案：如图所示解析：灯泡和并联，电流表测中的电流，所以电流表与串联；开关控制总电路，开关应在干路上。9.答案：如图所示解析：根据杠杆的平衡条件可知，在阻力和阻力臂一定时，要想动力最小，动力臂就要最长，支点O和动力F作用点B之间的距离为最长动力臂，然后画出最小动力F。10.答案：如图所示解析：沿电流的路径可以看出有两条支路，两灯泡并联，左边电流表在支路上，右边电流表在干路上，开关控制总电路。11.答案：如图所示解析：由题意可知，开关S控制整个电路，所以开关S在干路上；插座、USB接口的使用与小台灯互不影响，所以插座、USB接口与小台灯并联；开关控制小台灯，开关与小台灯串联，如图。12.答案：如图所示解析：要求只有闭合开关时灯才会工作且两个小灯泡并联，因此下面虚线框只能填电源，则上面虚线框填灯泡，当开关闭合后，两灯泡并联，且都发光，如图所示。13.答案：解：如图所示解析：根据安培定则，通电螺线管左侧为N极，右侧为S极，通电螺线管外部的磁感线由N极指向S极。图中的条形磁体被通电螺线管排斥，则悬挂的条形磁体的左端为S极，右端为N极。14.答案：解：如图所示。解析：先把电磁铁的线圈连接好，导线都在螺线管的同侧，绕螺线管时一端在螺线管的上面绕，一端从螺线管的下面绕。棚内温度正常时“温控开关”处于断开状态，电磁继电器断电，衔铁被弹簧拉起，动触头和上面的静触头接通，绿灯电路工作，因此绿灯、电源、动触头和上面静触头构成通路。棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电磁铁具有磁性，说明电源、衔铁、电磁铁连成一个通路。电铃和红灯只要拆卸掉任意一个，另一个也“没有电”，说明红灯和电铃串联。15.答案：解：如图所示解析：由题意可知，感应开关、光敏开关串联共同控制灯。16.答案：解：如图所示解析：图中小磁针N极靠近螺线管的下端，由异名磁极相互吸引可知，螺线管的下端为S极，上端为N极；由安培定则可知，电源下端为正极，上端为负极；螺线管外部的磁感线由N极到S极，故图中磁感线的方向向下。
