2022年江苏省南京市中考物理模拟试卷

这是一份2022年江苏省南京市中考物理模拟试卷，共17页。试卷主要包含了下列估测符合实际的是等内容，欢迎下载使用。

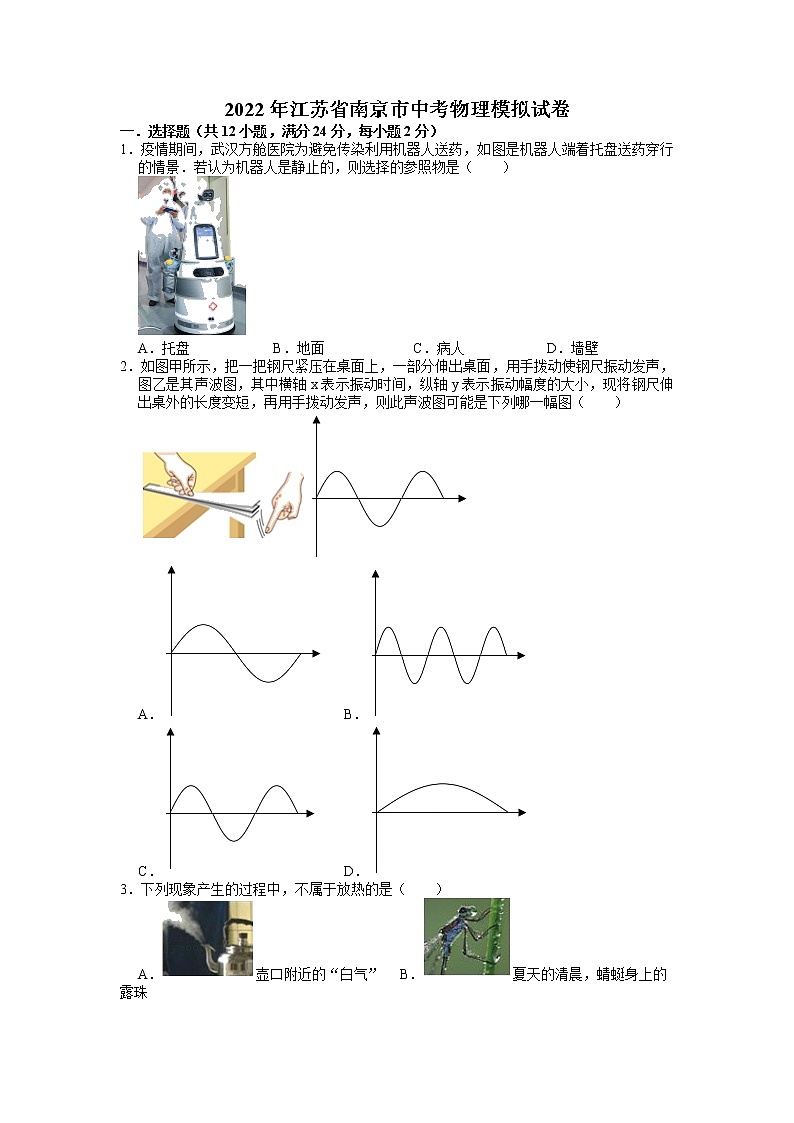

2022年江苏省南京市中考物理模拟试卷
一．选择题（共12小题，满分24分，每小题2分）
1．疫情期间，武汉方舱医院为避免传染利用机器人送药，如图是机器人端着托盘送药穿行的情景．若认为机器人是静止的，则选择的参照物是（　　）

A．托盘 B．地面 C．病人 D．墙壁
2．如图甲所示，把一把钢尺紧压在桌面上，一部分伸出桌面，用手拨动使钢尺振动发声，图乙是其声波图，其中横轴x表示振动时间，纵轴y表示振动幅度的大小，现将钢尺伸出桌外的长度变短，再用手拨动发声，则此声波图可能是下列哪一幅图（　　）

A． B．
C． D．

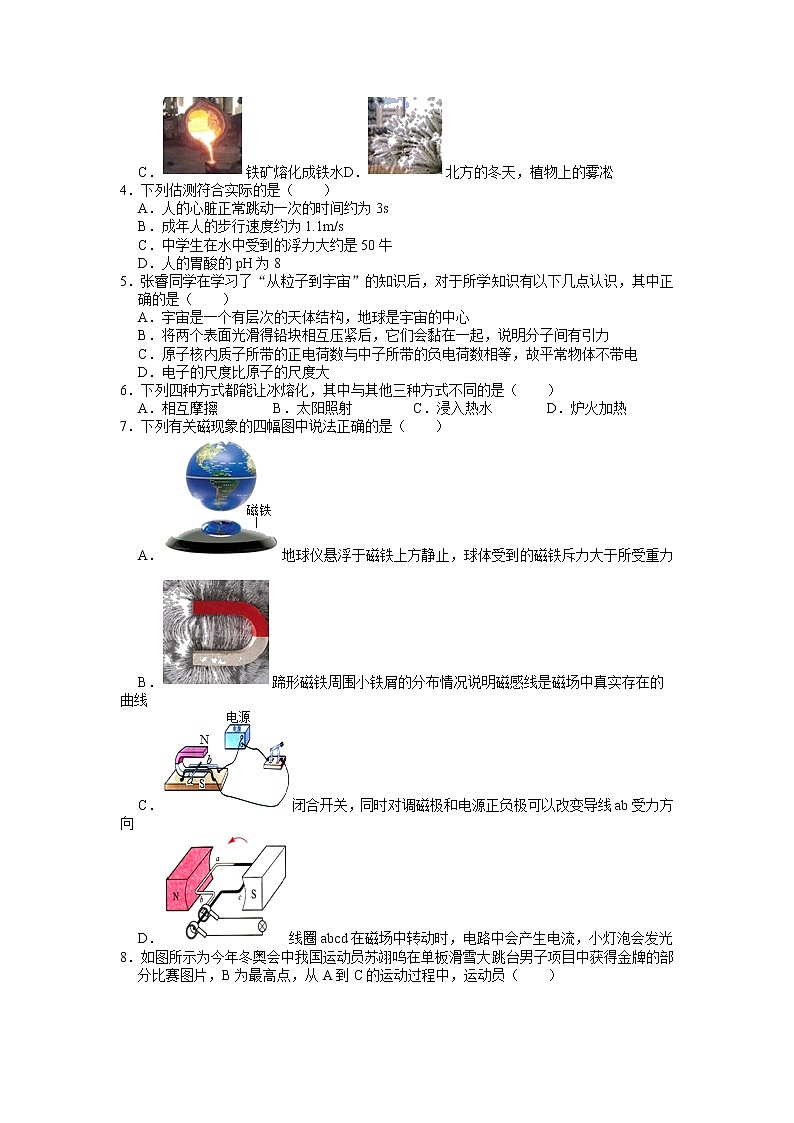

3．下列现象产生的过程中，不属于放热的是（　　）
A．壶口附近的“白气” B．夏天的清晨，蜻蜓身上的露珠
C．铁矿熔化成铁水 D．北方的冬天，植物上的雾凇
4．下列估测符合实际的是（　　）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
5．张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（　　）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
6．下列四种方式都能让冰熔化，其中与其他三种方式不同的是（　　）
A．相互摩擦 B．太阳照射 C．浸入热水 D．炉火加热
7．下列有关磁现象的四幅图中说法正确的是（　　）
A．地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力
B．蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线
C．闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向
D．线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光

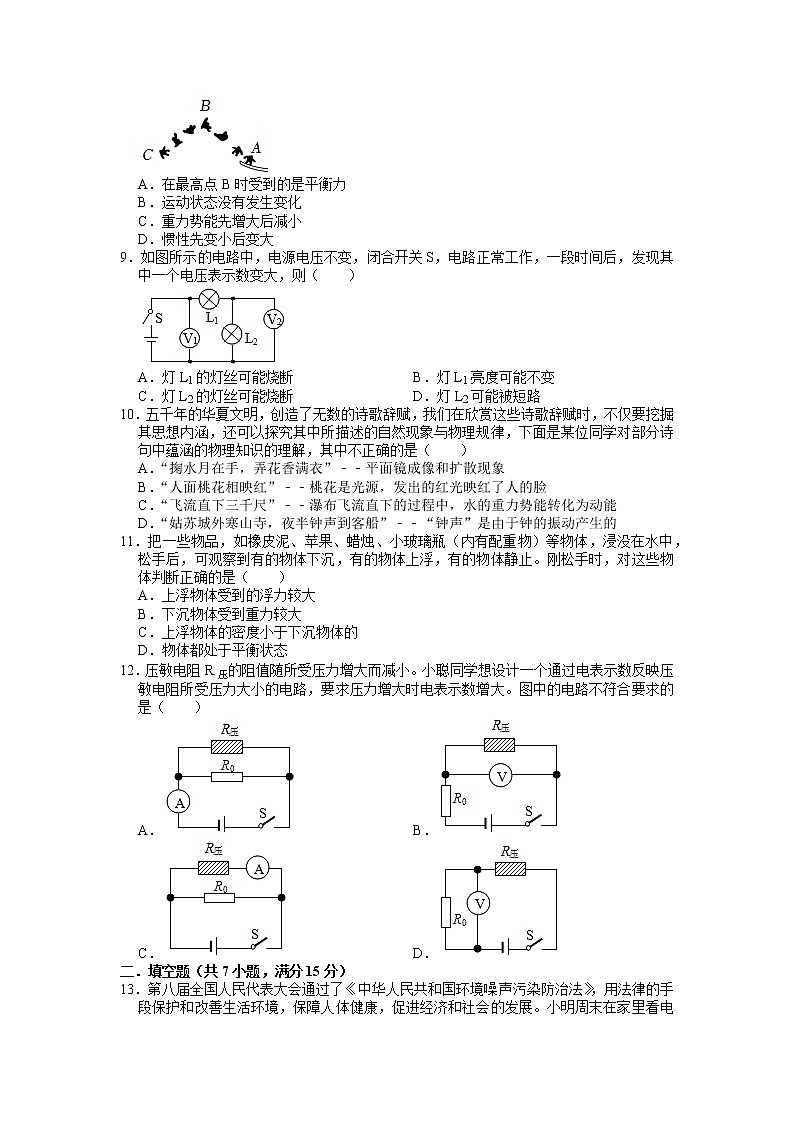

8．如图所示为今年冬奥会中我国运动员苏翊鸣在单板滑雪大跳台男子项目中获得金牌的部分比赛图片，B为最高点，从A到C的运动过程中，运动员（　　）

A．在最高点B时受到的是平衡力
B．运动状态没有发生变化
C．重力势能先增大后减小
D．惯性先变小后变大
9．如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（　　）

A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
10．五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（　　）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
11．把一些物品，如橡皮泥、苹果、蜡烛、小玻璃瓶（内有配重物）等物体，浸没在水中，松手后，可观察到有的物体下沉，有的物体上浮，有的物体静止。刚松手时，对这些物体判断正确的是（　　）
A．上浮物体受到的浮力较大
B．下沉物体受到重力较大
C．上浮物体的密度小于下沉物体的
D．物体都处于平衡状态
12．压敏电阻R压的阻值随所受压力增大而减小。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。图中的电路不符合要求的是（　　）
A． B．
C． D．
二．填空题（共7小题，满分15分）
13．第八届全国人民代表大会通过了《中华人民共和国环境噪声污染防治法》，用法律的手段保护和改善生活环境，保障人体健康，促进经济和社会的发展。小明周末在家里看电视，为了不打扰邻居他将声音关小，这是在 　 　处减弱噪声；突然，乌云密布、雷电交加，雷雨中，小明看到闪电后2.5s才听到雷声，响雷处距离小明大约有 　 　m。（声音在空气中的传播速度为340m/s）。假设光速变成3m/s，我们的生活情景可能会发生变化，请你写出可能发生的情景一例：　 　。
14．如图，小虎利用斜面将一个19.2N重的物块匀速拉到高h处，所用时间为4s。物体受到的摩擦力为2N，图中s＝3m，h＝1m，则小虎做功的功率为　 　W，小虎沿斜面向上用的拉力为　 　N。

15．如图所示，在透明密闭正方体塑料盒的上下左右四个面的中心处，挖出四个大小相同的圆孔，在孔的表面分别蒙上相同的橡皮膜a、c、b、d。抓住手柄将塑料盒竖直浸没到水中后静止。
（1）通过观察橡皮膜 　 　（填字母）的形变可知，液体内部存在向上的压强。
（2）支持液体内部同一深度处各个方向压强大小相等的现象是橡皮膜 　 　。
（3）不断增大塑料盒浸没后的深度，其受到的浮力 　 　（选填“变大”“变小”或“不变”）。

16．用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 　 　冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 　 　m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在 　 　
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
17．如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围 　 　（填“有”或“无”）磁感线，小磁针静止时左端为 　 　（填“S”或“N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将 　 　（填“变大”、“变小”或“不变”）。

18．如图所示，电源电压恒定，R1＝12Ω，R2＝5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V。
（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是 　 　V，变阻器接入电路的电阻是 　 　Ω；
（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是 　 　，1min内R1产生的热量为 　 　J，为保证电路安全，变阻器接入电路的阻值范围是 　 　Ω。

19．关于电阻A、B的I﹣U图象。由图可知，电阻较大的是　 　（填“A”或“B”）。若将A、B两电阻串联后电路中电流为0.3A，则A、B两电阻两端总电压为　 　V，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是　 　A。

三．作图题（共11小题，满分42分）
20．如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。

21．用手把小球压在弹簧上，松手后小球将向上运动。小球被压缩时的位置如图所示，请在图中画出松手后瞬间小球的受力示意图（O为小球的重心，空气对小球的作用力忽略不计）。

22．如图所示，请你将带有保险盒的三孔插座正确接入电路中。

23．小明同学在做“探究凸透镜成像规律”的实验：

（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝　 　cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 　 　上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 　 　（选填“放大”、“缩小”，或“等大”）的 　 　像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 　 　（选填“减小”或“增大”），当u＞2f时，物体移动速度 　 　（选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 　 　移动（选填“左”或“右”）。
24．如图所示，在“探究影响滑动摩擦力大小的因素”实验中：
（1）在实验中，用弹簧测力计沿水平方向　 　拉动木块，根据二力平衡的条件可知，此时木块所受滑动摩擦力的大小　 　弹簧测力计的示数（选填“大于”“小于”或“等于”）。
（2）由甲、乙两图可探究出滑动摩擦力的大小与　 　有关。
（3）由　 　两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）设想一下，如果实验中木板的表面绝对光滑，撤去拉力后，运动的木块由于具有　 　，将在木板上做　 　运动。

25．小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。

（1）冰属于 　 　（选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 　 　态，0～5min比15～20min升温快的原因是：　 　；
（3）图乙中，物体在A点时具有的内能 　 　在B点时的内能。
26．小明利用乒乓球做了几个物理小实验。

（1）如图甲所示，乒乓球的直径为　 　cm，质量为2.7　 　。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有　 　。（填序号）

27．小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。

（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 　 　（填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 　 　。
（3）由图中的数据信息，测出该未知液体的密度为 　 　g/cm3。
28．小宇想测量额定电压为2.5V小灯泡的额定电功率，它正常工作时的电阻约为10Ω。实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各一个，三个不同规格的滑动变阻器（规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”），导线若干。

（1）小宇设计了图甲所示电路，他应选规格为 　 　的滑动变阻器才能完成实验。
（2）图乙是小宇根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
（3）小宇排除故障后，继续实验，实验中，当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 　 　W，此时滑动变阻器接入由路的阻值约为 　 　Ω（计算结果保留一位小数）。
（4）小月同学准备利用图乙中连接好的实物电路，探究电流跟电阻的关系。实验时，她将小灯泡分别换成多个已知阻值的定值R，保持电压表示数始终为如图丁所示，并记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，更换的定值电阻的阻值范围是：　 　Ω到 　 　Ω；若实验中某两次接入的定值电阻之比为1：2，则滑动变阻器的功率之比是 　 　。
（5）小月打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率，方案1、2是小月设计的两种不同方案的电路图（如图戊）。能否测出小灯泡的额定功率，下列判断正确的是 　 　。
A.两种方案都能
B.两种方案都不能
C.方案1不能，方案2能
D.方案1能，方案2不能

29．如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）登月后，月球车的质量 　 　（选填“变大”“变小”或“不变”），月球车 　 　（选填“受”或“不受”）到重力作用；
（2）月球车的车轮做得比较宽而且数量较多，目的是为了增大 　 　，减小对月球表面的 　 　；
（3）测试时，月球车行驶的速度；
（4）测试时，月球车对水平地面的压强。

30．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而　 　。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。


参考答案与试题解析
一．选择题（共12小题，满分24分，每小题2分）
1．【解答】解：以地面、病人、墙壁为参照物，机器人与地面、病人、墙壁的位置在不断的变化，故机器人是运动的；故BCD不符合题意；
以托盘为参照物，机器人与托盘的位置没有变化，故机器人是静止的；故A符合题意。
故选：A。
2．【解答】解：钢尺伸出桌外的长度变短，再用手拨动发声，此时钢尺振动的频率变快，音调变高，根据选项可知，只有B的频率变快了，故B正确。
故选：B。
3．【解答】解：A、壶口附近的“白气”是壶中冒出的水蒸气遇冷液化形成的，液化放热，故A不符合题意；
B、“夏天的清晨，蜻蜓身上的露珠是大气中的水蒸气遇冷液化形成的，液化放热，故B不符合题意；
C、铁矿熔化成铁水是熔化，熔化过程中吸热，故C符合题意；
D、北方的冬天，植物上的雾凇是水蒸气凝华形成的固态小冰晶，凝华放热，故D不符合题意。
故选：C。
4．【解答】解：
A、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际；
B、成年人正常步行的速度在4km/h＝4×13.6m/s≈1.1m/s左右。符合实际；
C、中学生在水中接近漂浮状态，受到的浮力与体重差不多，在500N左右。不符合实际；
D、正常情况下人的胃酸的PH值在0.8～1.5之间。不符合实际。
故选：B。
5．【解答】解：A、宇宙没有层次之分，是由无数天体组成，太阳是宇宙中的一颗恒星，而地球只不过是太阳的一颗行星，故A错误；
B、因为分子间存在相互作用的引力，所以将两个表面光滑的铅块相互紧压后，它们会黏在一起，故B正确；
C、原子核内中子不带电，带电的是核外电子，故C错误；
D、电子的尺度比原子的尺度小，故D错误。
故选：B。
6．【解答】解：A、相互摩擦，属于摩擦生热现象，是通过做功改变了物体的内能；
B、太阳照射，物体温度升高，是通过热传递改变了物体的内能；
C、浸入热水，物体吸收热量，是通过热传递改变了物体的内能；
D、炉火加热，物体吸收热量，是通过热传递改变了物体的内能；
综上所述，A是通过做功改变了物体的内能，BCD是通过热传递改变了物体的内能。
故选：A。
7．【解答】解：
A、地球表面的一切物体都受到重力的作用，磁悬浮地球仪悬浮于空中是因为受到的重力和磁场力是一对平衡力，故A错误；
B、磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故B错误；
C、对调磁极的同时改变电流方向时，磁场力的方向不变，所以导线ab受力方向不变，故C错误；
D、线圈在磁场中转动，其中的ab、cd两边切割磁感线。根据感应电流产生的条件可以确定此时会产生感应电流，因此小灯泡会发光，故D正确。
故选：D。
8．【解答】解：A、在最高点B时运动员受到重力和空气阻力的作用，运动状态仍会改变，受到的不是平衡力，故A错误；
B、运动员的运动速度大小和方向不断变化，所以运动状态发生了变化，故B错误；
C、从A到C的运动过程中，运动员的质量不变，高度先增大后减小，所以重力势能先增大后减小，故C正确；
D、从A到C的运动过程中，运动员的质量不变，所以惯性大小不变，故D错误。
故选：C。
9．【解答】解：
由电路图可知，两灯泡串联，电压表V1测串联电路两端的总电压，电压表V2测L2两端的电压；
因V1表测串联电路两端的总电压（电源电压），则无论哪个灯泡发生故障，其示数不变；所以示数变大的电压表应该是V2表；
电压表V2示数变大的原因可能有2个：
①可能是灯L1发生了短路，此时电路为灯L2的简单电路，电压表V2测电源电压，所以V2示数会变大；
②也可能灯L2发生了断路，此时电压表V2与灯L1串联后接在电源两端，电压表V2也测电源电压，所以V2示数会变大；
若L1发生了短路，则L1不亮；若L2发生了断路，整个电路断路，L1也不亮；所以灯L1亮度一定会变；
综上分析可知，C正确，ABD错误。
故选：C。
10．【解答】解：A、掬水月在手，是由光的反射形成的，属于平面镜成像现象；弄花香满衣是因为香气分子在不停地做无规则运动，扩散到衣服的缘故；该项说法正确；
B、“人面桃花相映红”﹣﹣桃花不是光源，它是将太阳光中的红光反射照在人的脸上，在从人脸上反射出来，人脸就呈现红色；该项说法错误，符合题意；
C、“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的高度减小，重力势能减小，下落时运动越来越快，动能增大，重力势能转化为动能；该项说法正确；
D、“姑苏城外寒山寺，夜半钟声到客船”﹣﹣钟发出声音是由于钟在振动；该项说法正确；
故选：B。
11．【解答】解：
A．上浮物体受到的浮力大于自身的重力，由F浮＝ρ液gV排可知，题干所给物品的体积未知，则排开水的体积无法比较，所以不能比较这些物品所受浮力的关系，故A错误；
B．下沉物体受到的浮力小于自身的重力，题干所给物品的质量未知，所以无法比较它们的重力关系，故B错误；
C．上浮物体的密度小于水的密度，下沉物体的密度大于水的密度，所以上浮物体的密度小于下沉物体的，故C正确；
D．下沉的物体和上浮的物体受到的合力不为零，处于非平衡状态，故D错误。
故选：C。
12．【解答】解：
A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以压力变化时通过R0的电流不变，压敏电阻R压的阻值随所受压力增大而减小，由I=UR可知，压力增大时通过R压的电流增大，由并联电路中干路电流等于各支路电流之和可知，干路电流表的示数变大，故A不符合题意；
B．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故B符合题意；
C．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R压支路的电流，当压力增大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=UR可知，电流表的示数增大，故C不符合题意；
D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故D不符合题意。
故选：B。
二．填空题（共7小题，满分15分）
13．【解答】解：（1）看电视时为了不打扰邻居将声音关小，这是在声源处减弱噪声。
（2）由v=st得，响雷处距小明大约为：
s＝vt＝340m/s×2.5s＝850m；
（3）假如光速只有3m/s，看电视时，先听到声音，后看到对应的图象；先听到雷声后看到闪电。
故答案为：声源；850；看电视时，先听到声音，后看到对应的图象（或先听到雷声后看到闪电）。
14．【解答】解：
（1）使用斜面时做的有用功：W有用＝Gh＝19.2N×1m＝19.2J；
额外功：W额＝fs＝2N×3m＝6J，
则总功：W总＝W有用+W额外＝19.2J+6J＝25.2J，
小虎做功的功率：
P=W总t=25.2J4s=6.3W；
（2）由W总＝Fs公式变形可得，小虎沿斜面向上用的拉力：
F=W总s=25.2J3m=8.4N。
故答案为：6.3；8.4。
15．【解答】解：（1）实验中，我们通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，当橡皮膜c向上凸起时，说明液体内部存在向上的压强；
（2）橡皮膜b、d处于水中相同深度处，若橡皮膜b、d的形变程度相同，说明液体内部同一深度处各个方向压强大小相等；
（3）不断增大塑料盒浸没后的深度，各橡皮膜受到的压强不断增大，形变程度不断增大，塑料盒的体积不断减小，在水的密度一定时，
由公式F浮＝ρ液gV排可知，塑料盒受到的浮力变小。
故答案为：（1）c；（2）b、d的形变程度相同；（3）变小。
16．【解答】解：
（1）水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
（2）在标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量为：
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
由η=Q吸Q放得天然气完全燃烧放出的热量：
Q放=Q吸50%=1.68×106J50%=3.36×106J，
由Q放＝Vq得需完全燃烧天然气的体积：
V气=Q放q天然气=3.36×106J4×107J/m3=0.084m3。
（3）当天然气泄漏时，人闻到天然气的气味，说明了分子在不停地做无规则运动，是扩散现象。
故答案为：做功；0.084；不停地做无规则的运动。
17．【解答】解：
（1）磁感线一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的。
（2）根据螺线管中电流的方向和线圈的绕向，利用安培定则用右手握住导线，让四指指向电流方向，则大拇指指向右端，即螺线管的左端为N极，右端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极。
（3）当滑片P向左滑动时，滑动变阻器接入电路的阻值变大，电路中的电流变小，通电螺线管的磁性变弱，对铁块的吸引力变小，故铁块受到的摩擦力将变小。
故答案为：（1）无；（2）S；（3）变小。
18．【解答】解：
（1）当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3两端的电压，
此时R2两端的电压为U2＝IR2＝0.8A×5Ω＝4V，
电源电压为U＝U2+U3＝4V+8V＝12V，
滑动变阻器接入电路的电阻为R3=U3I=8V0.8A=10Ω；
（2）将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电
压，电流表A1测通过R1的电流，电流表A2测干路电流，
电流表A1的示数为I1=UR1=12V12Ω=1A，
流过滑动变阻器的电流为I3=UR3=12V20Ω=0.6A，
电流表A2的示数为I干＝I1+I3＝1A+0.6A＝1.6A，
电流表A1、A2的示数之比是I1I干=1A1.6A=58=5：8；
1min内R1产生的热量为Q＝I12R1t＝（1A）2×12Ω×1×60s＝720J，
干路电流最大为3A，滑动变阻器R3的规格是“20Ω 1.5A”，则电路中的电流最大值为1.5A，
滑动变阻器接入电路的电阻最小为R3小=UI3大=12V1.5A=8Ω，
滑动变阻器接入电路的阻值范围为8～20Ω。
故答案为：12；10；5：8；720；8～20。
19．【解答】解：
（1）由图象可知，当UA＝UB＝3V时，IA＝0.6A＞IB＝0.3A，
由I=UR的变形式R=UI可知，RA＜RB；即电阻较大的是B；
（2）将A、B两电阻串联后接在电流为0.3A的某电路中，串联电路中电流相等，
由图象可知，电路中电流为0.3A时，加在A电阻两端的电压UA′＝1.5V，加在B电阻两端的电压UB′＝3V，
所以电路两端的总电压U＝UA′+UB′＝1.5V+3V＝4.5V；
（3）将A、B两导体并联后接到电压为2V的电源上时，
因并联电路中各支路两端的电压相等，所以，UA″＝UB″＝2V，
由图象可知，通过两导体的电流分别为IA″＝0.4A，IB″＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中的电流：
I″＝IA″+IB″＝0.4A+0.2A＝0.6A。
故答案为：B；4.5；0.6。
三．作图题（共11小题，满分42分）
20．【解答】解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：

21．【解答】解：忽略空气对小球的作用力，把小球压在弹簧上，松手后瞬间小球受到向上的弹力和自身的重力作用，因松手后小球将向上运动，说明弹力大于重力；过重心O作竖直向下的重力G和竖直向上的弹力F，注意表示弹力的线段长度更长一些，如图所示：

22．【解答】解：
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和右孔之间。如图所示：

23．【解答】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm；
（2）实验前，将烛焰、凸透镜、光屏的中心调整到在同一直线上并在同一高度上，这样像才能呈在光屏的中央；
（3）由于凸透镜的焦距是10.0cm，当物体在10.0cm处时，物距为50.0cm﹣10.0m＝40.0cm，物距大于二倍焦距，成倒立缩小的实像；
（4）由图像丙可知，凸透镜成实像时物距逐渐减小，像距逐渐增大；如图丙所示当u＞2f时（即u＞20cm），物距增大时，像距减小得越来越慢，则该过程中物体移动的速度大于像移动的速度；
（5）近视眼镜镜片是凹透镜，凹透镜对光线有发散作用，能使会聚光线推迟会聚，所以光屏要远离凸透镜，现在将近视镜取下，光线会聚提前，要在光屏上得到清晰的像，光屏靠近透镜，故光屏向左移动。
故答案为：（1）10.0；（2）同一高度；（3）缩小；实；（4）增大；大于；（5）左。
24．【解答】解：（1）当用弹簧测力计水平拉动木块，使其在长木板上做匀速直线运动时，木块处于平衡状态，受到的力是平衡力，此时摩擦力的大小等于弹簧测力计的示数。
（2）对比甲、乙两图可知，接触面的粗糙程度相同，压力大小不相等，结果测力计的示数不同，所以由甲、乙两图可探究出滑动摩擦力的大小与压力大小有关；
（3）对比乙、丙两图可知，压力大小相同，接触面的粗糙程度不同，结果测力计的示数不同，所以由乙、丙两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）如果实验中木板的表面绝对光滑，去掉拉力后，物体不再受到力的作用，运动的木块由于具有惯性将在木板上做匀速直线运动。
故答案为：（1）匀速；等于；（2）压力大小；（3）乙丙；（4）惯性；匀速直线。
25．【解答】解：（1）根据图像可知冰在熔化过程中温度保持不变，所以冰是晶体；
（2）由图像可知，第3min时，物质处于零下温度，没有熔化，故此时物质处于固态；
根据△t=Qcm，0～5min和15～20min，加热时间相同，故吸收热量相同，物质的质量也无变化，由于水的比热容比冰的比热容大，故水的温度变化量小于冰的温度变化量，即冰比水升温快，所以0～5min比15～20min升温快的原因是水的比热容比冰的比热容大；
（3）晶体在熔化过程中，温度保持不变，但持续吸热，故内能也会不断增加，所以物体在A点时具有的内能小于在B点时的内能。
故答案为：（1）晶体；（2）固，水的比热容比冰的比热容大；（3）小于。
26．【解答】解：（1）根据图中显示，刻度尺的最小分度值为1mm，被测物体的起始刻度是3.00cm，末端刻度是7.00cm，该乒乓球的直径是7.00m﹣3.00cm＝4.00cm；
据生活经验可知，乒乓球的质量很轻，故单位应选择g，即质量为2.7g；
（2）从倒置的漏斗口向下用力吹气时，乒乓球上部空气流速大、压强小，而乒乓球下部空气流速小、压强大；这样在乒乓球的上、下部就会产生一个向上的压力差，从而托起乒乓球；其原理是流体压强与流速的关系；
A、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来；原理相同，故A正确；
B、杯中装满水后倒置，纸片不会掉下来，是因为被大气压给“支持”住了，即大气压对纸片有个向上的压强；原理不同，故B错误；
C、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系；原理不同，故C错误；
D、台风掀翻屋顶的瓦是因为屋顶的空气流速快，压强小，屋内的空气流速慢，压强大，产生向上的压强差；原理相同，故D正确。
故答案为：（1）4.00；g；（2）AD。
27．【解答】解：（1）因为没有砝码，不能直接测量液体的质量，故利用等量代换m液＝m水来测量液体质量，所以只要调节天平水平平衡，再往两烧杯中加入水和液体使天平恢复水平平衡时，液体和水的质量就相等，由图甲知，指针左偏，故可向右调节平衡螺母或向右移动游码使天平水平平衡，
（2）往右边烧杯加入液体使天平恢复水平平衡时，液体和水的质量就相等。
（3）烧杯中液体的质量为：m液＝m水＝ρ水V水＝1.0g/cm3×（44cm3﹣14cm3）＝30g，
烧杯中液体的体积为：V液＝44cm3﹣24cm3＝20cm3，
液体的密度为：ρ液=m液V液=30g24cm3=1.25g/cm3.
故答案为：（1）AB；（2）天平恢复水平平衡；（3）1.25g/cm3.
28．【解答】解：（1）灯泡的额定电压是2.5V，正常工作时的电阻约为10Ω，由欧姆定律，灯的额定电流约为：
I=ULRL=2.5V10Ω=0.25A，灯正常发光时，由串联电路的规律和欧姆定律I=UR，变阻器连入电路中的电阻为：
R滑=U−ULI=6V−2.5V0.25A=14Ω＞10Ω，故他应选规格为50Ω 0.5A的滑动变阻器才能完成实验；
（2）原电路中，电压表串联在电路中，灯与变阻器并联是错误的，电压表与灯并联，变阻器与灯串联，如下所示：

（3）图丙中，电流表选用小量程，分度值为0.02A，电流大小为0.3A，灯的额定功率：
P＝ULIL＝2.5V×0.3A＝0.75W；
因为R与L串联，所以IR＝IL＝0.3A，UR＝U﹣UL＝6V﹣2.5V＝3.5V，滑动变阻器接入由路的阻值为：
R=URIR=3.5V0.3A≈11.7Ω，
（4）由图丁知，电压表选用小量程，分度值为0.1V，电阻两端的电压始终保持U＝2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝6V﹣2V＝4V，电压表示数为变阻器分得的电压的0.5倍，根据分压原理，当变阻器的最大电阻接入电路中时，定值电阻的最大值为0.5×50Ω＝25Ω，
因允许通过变阻器的最大电流为0.5A小于0.6A，故电路中的最大电流为0.5A，由欧姆定律，电路的最小电阻为R小=UI大=6V0.5A=12Ω，由分压原理，变阻器连入电路中电阻为定值电阻阻值为2倍，根据电阻的串联规律，R定小+2R定小＝12Ω，R定小＝4Ω，更换的定值电阻的阻值范围是：4Ω～25Ω；
探究电流跟电阻的关系时，应控制电阻两端的电压不变，即定值电阻两端的电压为2V，则滑动变阻器两端的电压为6V﹣2V＝4V不变，故滑动变阻器两端的电压之比是1：1；定值电阻两端的电压为2V不变，两次接入的定值电阻之比为1：2，根据电压不变时，电流与电阻成反比可知，两次接入定值电阻时的电流之比为2：1，由P＝UI可知，滑动变阻器的功率之比为2：1；
（5）方案一中，无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；
方案二中，R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，S接b时测灯和定值电阻的总电压，都无法确定小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率。所以，两种方案都不能测出小灯泡的额定功率，故B正确。
故答案为：（1）50Ω 0.5A； （2）如上所示：（3）0.75；11.7；（4）4；25；2：1；（5）B。
29．【解答】解：（1）登月后，月球车的位置改变了，但质量不变；月球车会受到月球的吸引，即受到重力的作用；
（2）月球车的车轮做得比较宽而且数量较多，是在压力一定时，增大受力面积减小车对地面的压强；
（3）月球车行驶的速度为：v=st=90m30×60s=0.05m/s；
（4）月球车对水平地面的压强为：p=FS=GS=mgS=135kg×10N/kg1.5×10−2m2=9×105Pa。
故答案为：（1）不变；受；（2）受力面积；压强；（3）月球车行驶的速度为0.05m/s；（4）月球车对水平地面的压强为9×105Pa。
30．【解答】解：（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，
由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，
由I=UR可知，电路中的电流增大，
由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I=UR+Rx=9V2Ω+16Ω=0.5A，
定值电阻R消耗的电功率：
PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，
因串联电路中总电压等于各分电压之和，
所以，Rx两端的电压：
Ux＝U﹣UR＝9V﹣3V＝6V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I′=URR=3V2Ω=1.5A，
则压敏电阻的阻值：
Rx′=UxI'=6V1.5A=4Ω，
由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，
保持电压表量程不变，则电路中的电流1.5A不变，
此时电路中的总电阻：
R总=UI″=9V1.5A=6Ω＞R0+Rx″，
应在电路中串联一个电阻R0，
R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
答：（1）增大；
（2）无风时，定值电阻R消耗的电功率为0.5W；
（3）该装置所能测量的最大风力为720N；
（4）应在电路中串联一个3Ω的电阻。
