沪科版八年级下册物理期末期中复习 第九章 浮力 作图题专练

沪科版八年级下册物理期末期中复习 第九章 浮力 作图题专练 有答案 原卷版

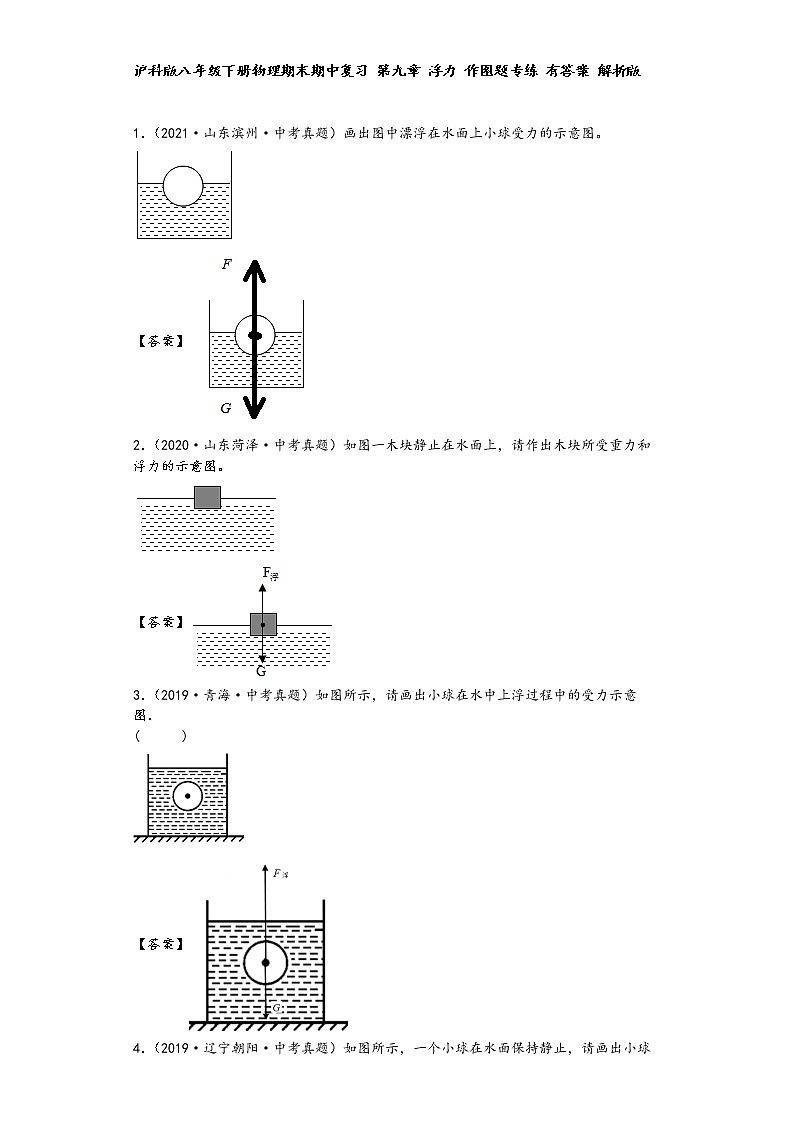

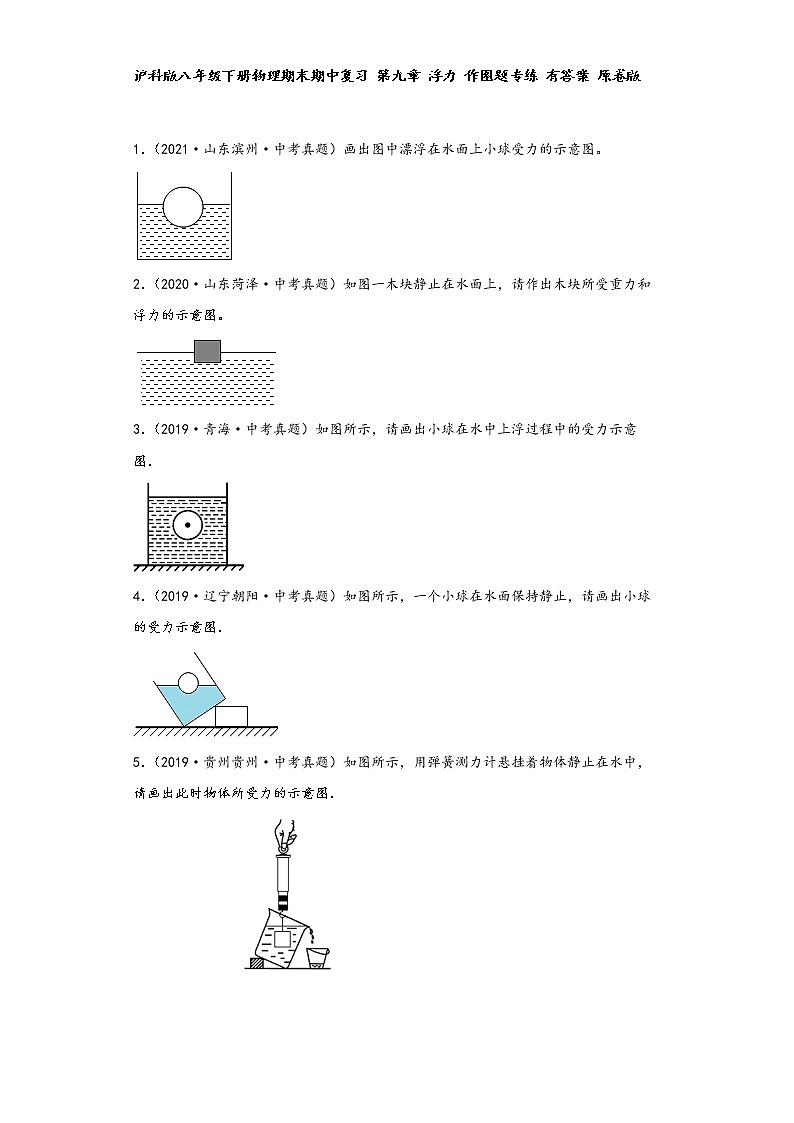

1．（2021·山东滨州·中考真题）画出图中漂浮在水面上小球受力的示意图。

2．（2020·山东菏泽·中考真题）如图一木块静止在水面上，请作出木块所受重力和浮力的示意图。

3．（2019·青海·中考真题）如图所示，请画出小球在水中上浮过程中的受力示意图．

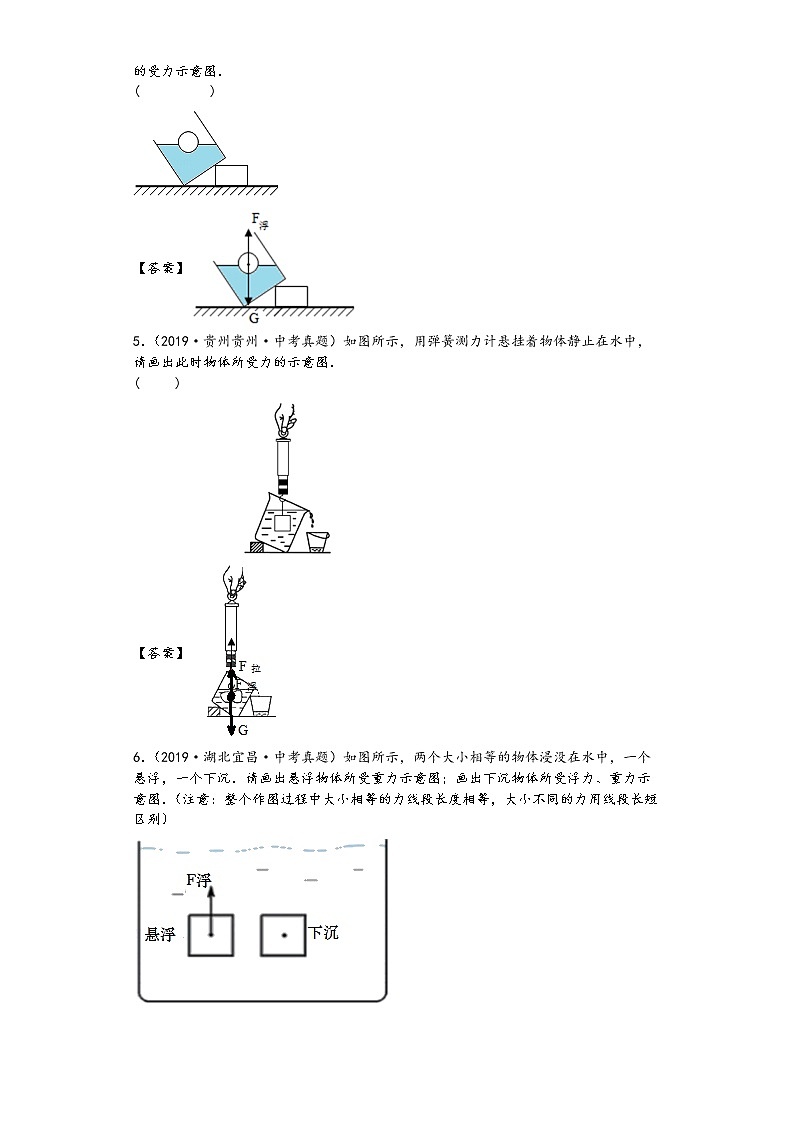

4．（2019·辽宁朝阳·中考真题）如图所示，一个小球在水面保持静止，请画出小球的受力示意图．

5．（2019·贵州贵州·中考真题）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图．

6．（2019·湖北宜昌·中考真题）如图所示，两个大小相等的物体浸没在水中，一个悬浮，一个下沉．请画出悬浮物体所受重力示意图；画出下沉物体所受浮力、重力示意图．（注意：整个作图过程中大小相等的力线段长度相等，大小不同的力用线段长短区别）

7．（2022·云南昆明·一模）如图所示，已知小球悬浮在水中，小球所受的重力是5N，请画出小球的受力示意图。

8．（2021·宁夏·银川一中一模）如图所示，请在该图中画出漂浮在水面上的乒乓球的受力示意图。

9．（2017·云南省普洱市思茅区第三中学二模）画出悬浮在水中的小球所受浮力的示意图

10．（2021·河南南阳·三模）如图所示，苹果落入水中后，会先向下运动，再向上运动，最终漂浮在水面上。请在图中画出苹果落入水中最低点时受力的示意图。

11．（2021·山东临沂·二模）如图所示，一只盛水的烧杯在斜面上保持静止，用一根细线将一个乒乓球固定在烧杯的水中静止，请做出乒乓球所受重力和浮力的示意图力的作用点均画在球心处。

12．（2021·安徽宣城·一模）如图所示，小明用一个装满水的溢水杯和弹簧测力计来探究浮力大小的实验片段，请你作出小烧杯中的水在竖直方向上受力示意图。
