沪科版八年级下册物理期末期中复习第八章压强作图题专练

展开

这是一份沪科版八年级下册物理期末期中复习第八章压强作图题专练，文件包含沪科版八年级下册物理期末期中复习第八章压强作图题专练有答案解析版docx、沪科版八年级下册物理期末期中复习第八章压强作图题专练有答案原卷版docx等2份试卷配套教学资源，其中试卷共6页，欢迎下载使用。

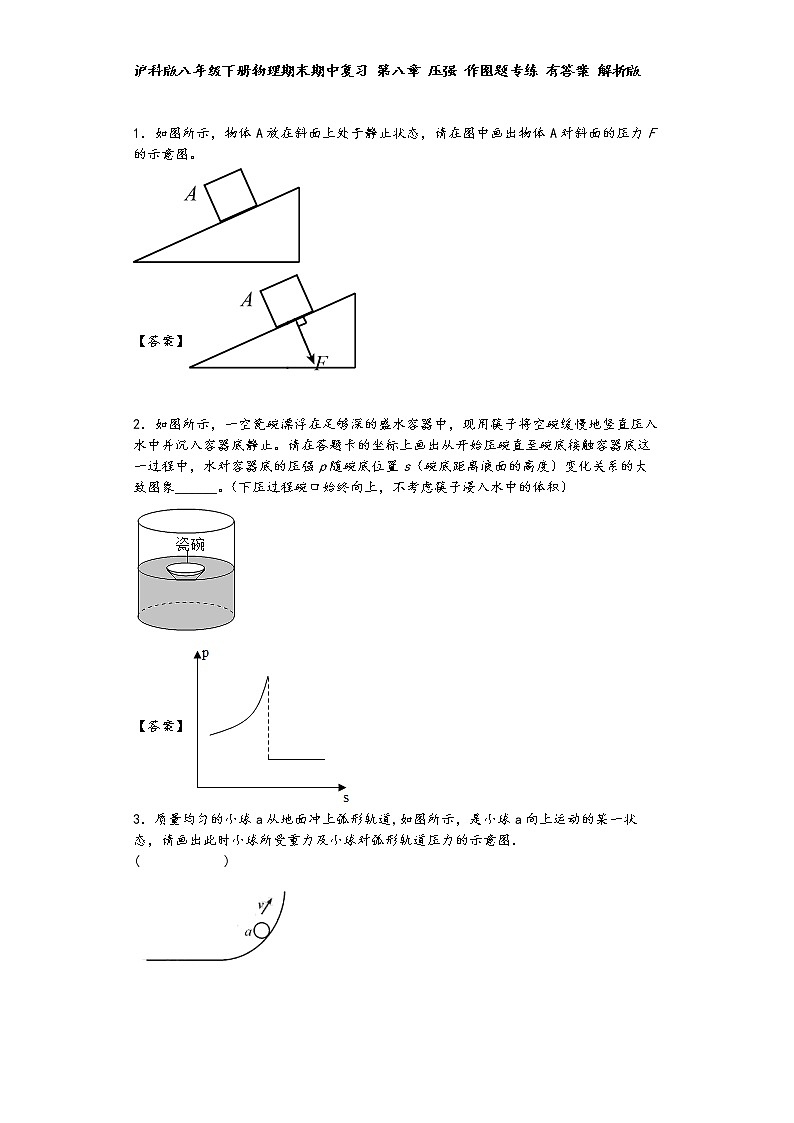

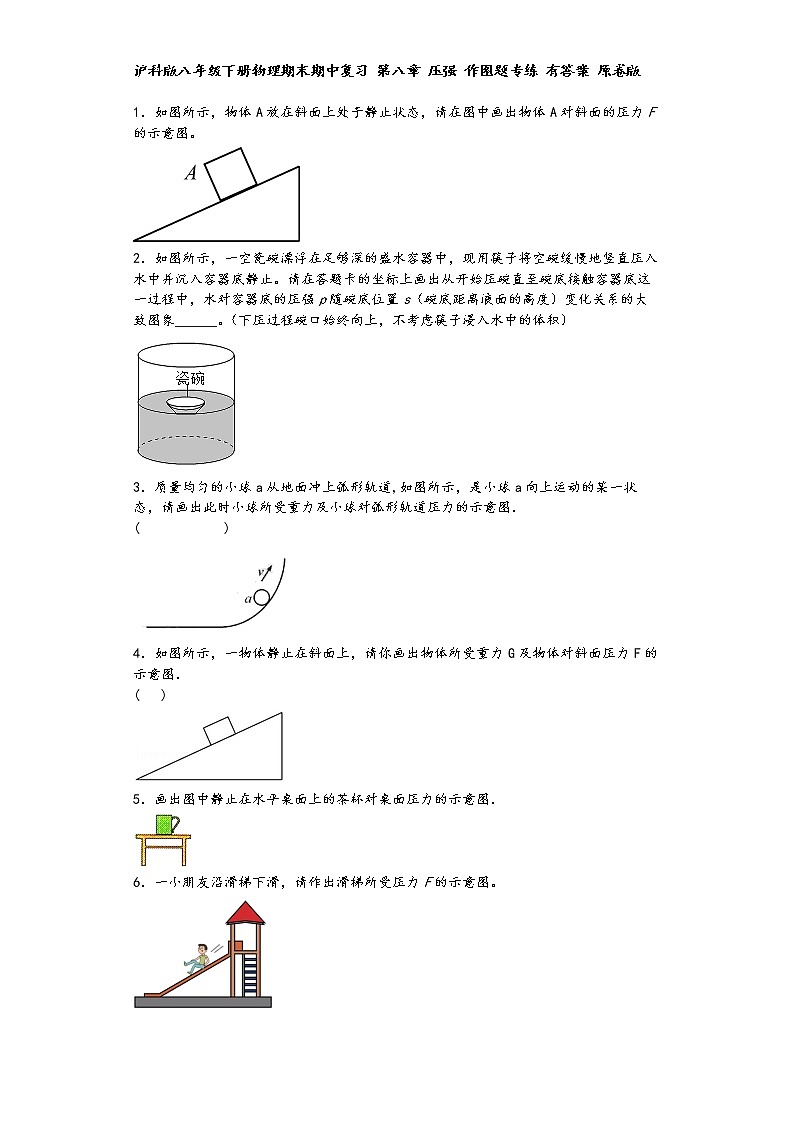

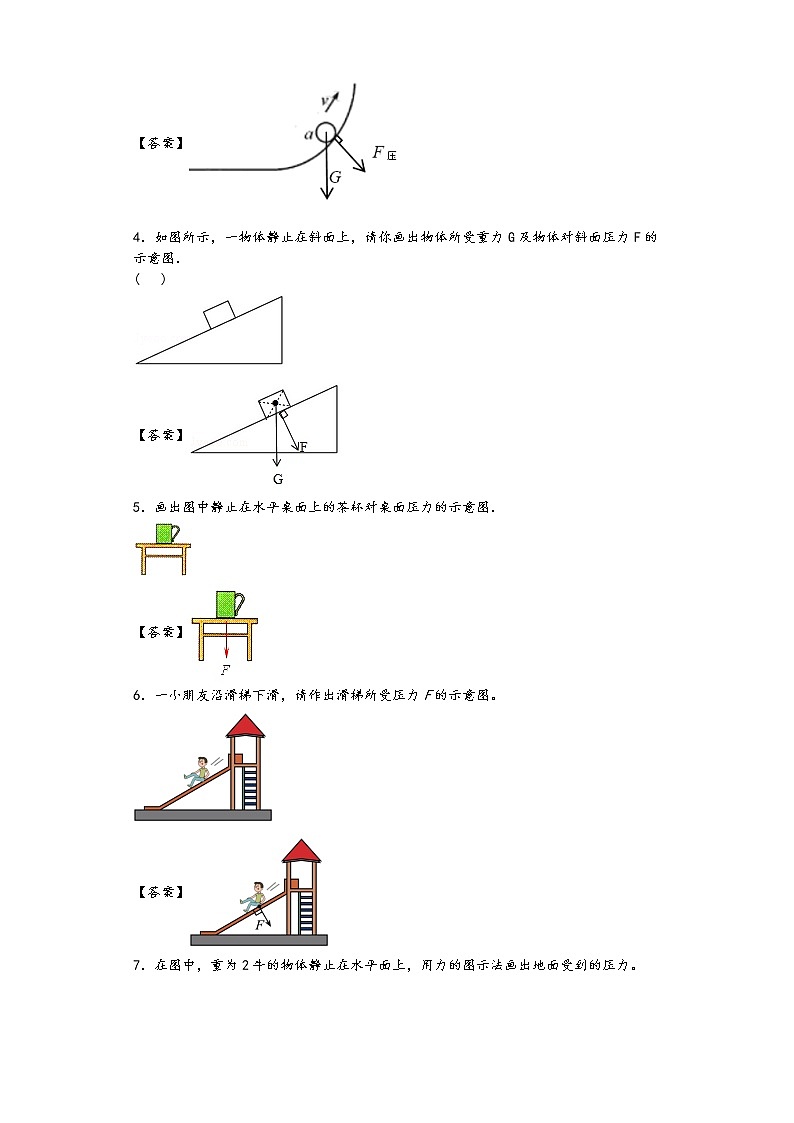

沪科版八年级下册物理期末期中复习第八章压强作图题专练有答案解析版 1．如图所示，物体A放在斜面上处于静止状态，请在图中画出物体A对斜面的压力F的示意图。【答案】2．如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s（碗底距离液面的高度）变化关系的大致图象______。（下压过程碗口始终向上，不考虑筷子浸入水中的体积）【答案】3．质量均匀的小球a从地面冲上弧形轨道,如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图．( )【答案】4．如图所示，一物体静止在斜面上，请你画出物体所受重力G及物体对斜面压力F的示意图．( )【答案】5．画出图中静止在水平桌面上的茶杯对桌面压力的示意图．【答案】6．一小朋友沿滑梯下滑，请作出滑梯所受压力F的示意图。【答案】7．在图中，重为2牛的物体静止在水平面上，用力的图示法画出地面受到的压力。【答案】8．请在图中画出不倒翁所受的重力和对地面的压力的示意图。【答案】9．如图所示，某同学用一根细绳拉着物体，细绳与斜面平行。画出物体所受重力和物体对斜面的压力的示意图。【答案】10．请在图中画出木棒受到的重力 G 和木棒对墙壁的压力 F 的示意图。( )【答案】
