2022年江苏省南京市中考物理模拟3（中考改编题）
展开
这是一份2022年江苏省南京市中考物理模拟3（中考改编题），共32页。

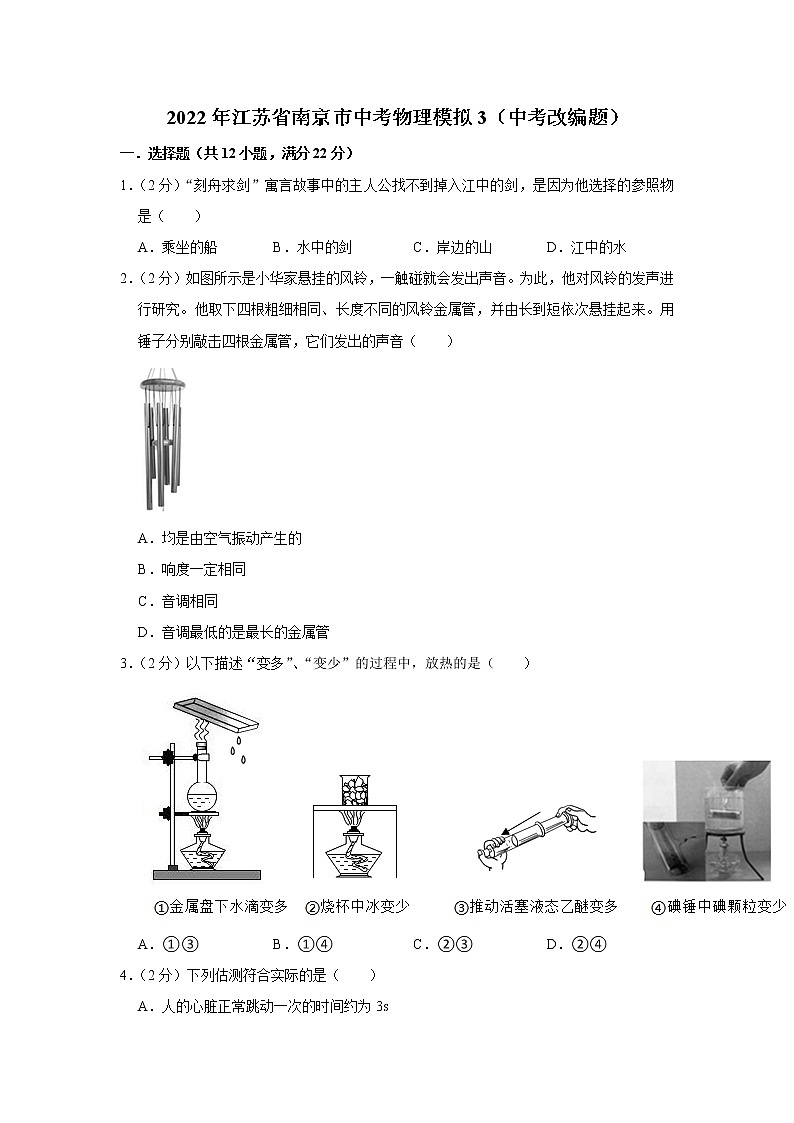

2022年江苏省南京市中考物理模拟3（中考改编题）
一．选择题（共12小题，满分22分）
1．（2分）“刻舟求剑”寓言故事中的主人公找不到掉入江中的剑，是因为他选择的参照物是（ ）
A．乘坐的船 B．水中的剑 C．岸边的山 D．江中的水
2．（2分）如图所示是小华家悬挂的风铃，一触碰就会发出声音。为此，他对风铃的发声进行研究。他取下四根粗细相同、长度不同的风铃金属管，并由长到短依次悬挂起来。用锤子分别敲击四根金属管，它们发出的声音（ ）
A．均是由空气振动产生的
B．响度一定相同
C．音调相同
D．音调最低的是最长的金属管
3．（2分）以下描述“变多”、“变少”的过程中，放热的是（ ）
A．①③ B．①④ C．②③ D．②④
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s

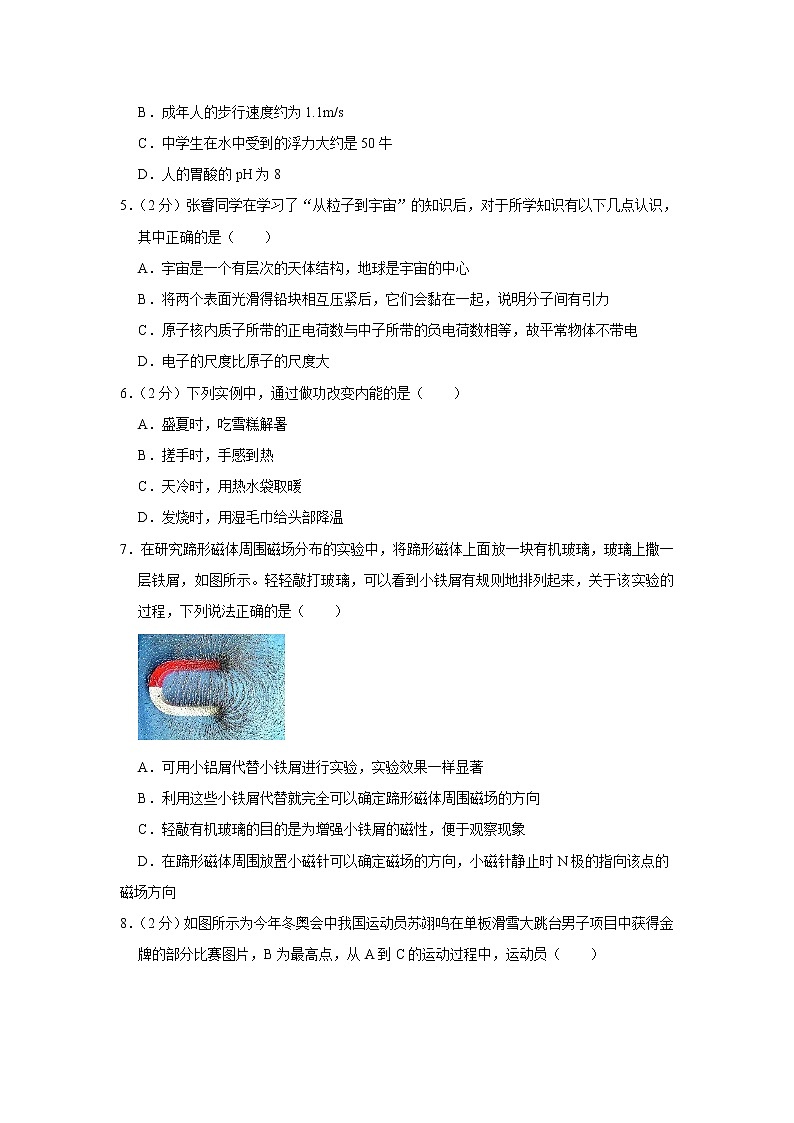

B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
6．（2分）下列实例中，通过做功改变内能的是（ ）
A．盛夏时，吃雪糕解暑
B．搓手时，手感到热
C．天冷时，用热水袋取暖
D．发烧时，用湿毛巾给头部降温
7．在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排列起来，关于该实验的过程，下列说法正确的是（ ）
A．可用小铝屑代替小铁屑进行实验，实验效果一样显著
B．利用这些小铁屑代替就完全可以确定蹄形磁体周围磁场的方向
C．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
D．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向该点的磁场方向

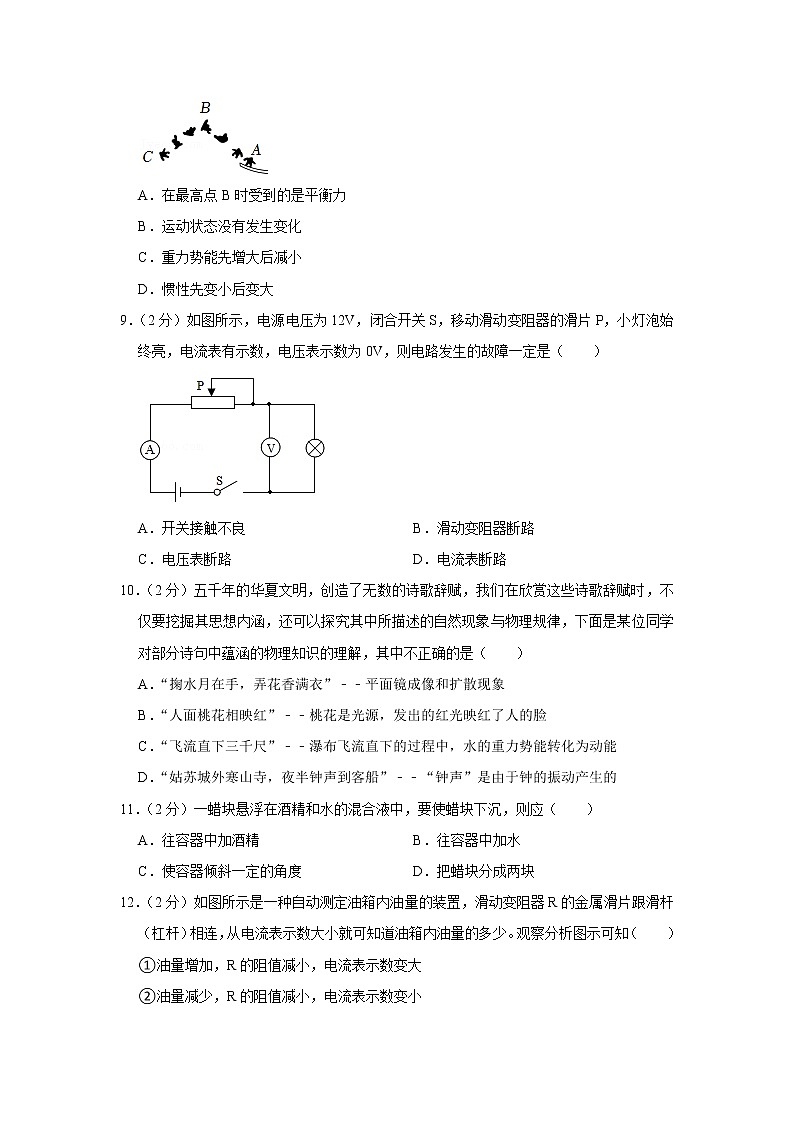

8．（2分）如图所示为今年冬奥会中我国运动员苏翊鸣在单板滑雪大跳台男子项目中获得金牌的部分比赛图片，B为最高点，从A到C的运动过程中，运动员（ ）
A．在最高点B时受到的是平衡力
B．运动状态没有发生变化
C．重力势能先增大后减小
D．惯性先变小后变大
9．（2分）如图所示，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障一定是（ ）
A．开关接触不良 B．滑动变阻器断路
C．电压表断路 D．电流表断路
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
11．（2分）一蜡块悬浮在酒精和水的混合液中，要使蜡块下沉，则应（ ）
A．往容器中加酒精 B．往容器中加水
C．使容器倾斜一定的角度 D．把蜡块分成两块
12．（2分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知（ ）
①油量增加，R的阻值减小，电流表示数变大
②油量减少，R的阻值减小，电流表示数变小
③电流表可以改装成油量表
④R0在电路中起到保护电路的作用
A．只有①③正确 B．只有①④正确
C．只有②③④正确 D．只有①③④正确
二．填空题（共7小题，满分26分）
13．（4分）近些年，中国的高铁技术发展迅猛，为减弱高速列车穿过城市产生的噪音对居民的影响，高铁两旁设置了隔音屏障，这样做的目的是在 减弱噪音的；冬天和夏天噪声在空气中的传播速度 （填“相同”或“不同”）。
14．（3分）如图，小虎利用斜面将一个19.2N重的物块匀速拉到高h处，所用时间为4s。物体受到的摩擦力为2N，图中s＝3m，h＝1m，则小虎做功的功率为 W，小虎沿斜面向上用的拉力为 N。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 。（均选填图序）
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
17．（3分）如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止，当滑动变阻器的滑片向a端滑动时，弹簧长度变长，则螺线管上端为 （选填“N极”和“S极”），电源左侧为 （选填“正极”或“负极”）。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 A，通电1min后，R1所产生的热量为 J。
19．（3分）关于电阻A、B的I﹣U图象。由图可知，电阻较大的是 （填“A”或“B”）。若将A、B两电阻串联后电路中电流为0.3A，则A、B两电阻两端总电压为 V，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是 A。
三．作图题（共11小题，满分50分）
20．（2分）潜望镜是指从海面下伸出海面或从低洼坑道伸出地面，用以窥探海面或地面上活动的装置。其原理如图甲所示，借助两块平行的平面镜实现光线的偏折，潜望镜常用于潜水艇、坑道和坦克内，以观察敌情。如图乙所示，为一潜望镜壳体的侧视图。MN为光线的入口。在上方AB处已放置一块与纸面垂直的平面镜，它和与纸面垂直的竖直面之间的夹角为45°。眼睛在观察孔S处观察，在CD（与竖直面的夹角也是45°）处放置一块平面镜，今要使观察到的视场不受CD处的平面镜的限制，则平面镜CD至少要多大的长度才行？要求直接在图上用作图法画出即可（保留画图所用的辅助线）。
21．（2分）如图为小明同学在体育测试中“原地掷实心球”的场景，图中虚线描绘的是实心球离开人手后运动的路径，请画出实心球在最高点时的受力示意图（不计空气阻力）。
22．（2分）如图所示，在物理实践活动中，需要在教室内安装两只“220V 40W”的节能灯和一个插座，要求开关S只控制两只节能灯，且每只灯都能正常发光。请你在遵守安全用电的原则下，用笔画线代替导线将电路连接完整。
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 （选填“放大”、“缩小”，或“等大”）的 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 （选填“减小”或“增大”），当u＞2f时，物体移动速度 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 移动（选填“左”或“右”）。
24．（3分）如图所示，在“探究影响滑动摩擦力大小的因素”实验中：
（1）在实验中，用弹簧测力计沿水平方向 拉动木块，根据二力平衡的条件可知，此时木块所受滑动摩擦力的大小 弹簧测力计的示数（选填“大于”“小于”或“等于”）。
（2）由甲、乙两图可探究出滑动摩擦力的大小与 有关。
（3）由 两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）设想一下，如果实验中木板的表面绝对光滑，撤去拉力后，运动的木块由于具有 ，将在木板上做 运动。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 态，0～5min比15～20min升温快的原因是： ；
（3）图乙中，物体在A点时具有的内能 在B点时的内能。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 cm，质量为2.7 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 。（填序号）
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 。
（3）由图中的数据信息，测出该未知液体的密度为 g/cm3。
28．（8分）为了“测量小灯泡的电功率”，某小组同学设计了如图甲所示的电路图，已知小灯泡上标有“2.5V”字样。请回答下列问题：
（1）请用笔画线代替导线，根据图甲中的电路图将图乙中的实物图连接完整。
（2）实验过程中灯泡突然熄灭，对故障进行分析：可能是灯泡断路，也可能是滑动变阻器断路。通过下列操作能判断出故障是灯泡断路还是滑动变阻器断路的是 。
A.直接观察电流表示数
B.直接观察电压表示数
C.将一根导线并联在灯泡两端，观察电流表是否有示数
D.将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数
（3）图丙是某同学根据实验测得的数据，画出的小灯泡的电流随它两端电压变化的关系图像。由图可知小灯泡的额定功率是 。
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）登月后，月球车的质量 （选填“变大”“变小”或“不变”），月球车 （选填“受”或“不受”）到重力作用；
（2）月球车的车轮做得比较宽而且数量较多，目的是为了增大 ，减小对月球表面的 ；
（3）测试时，月球车行驶的速度；
（4）测试时，月球车对水平地面的压强。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
2022年江苏省南京市中考物理模拟3（中考改编题）
参考答案与试题解析
一．选择题（共12小题，满分22分）
1．（2分）“刻舟求剑”寓言故事中的主人公找不到掉入江中的剑，是因为他选择的参照物是（ ）
A．乘坐的船 B．水中的剑 C．岸边的山 D．江中的水
【解答】解：
掉入江中的剑与运动的船之间的位置发生了变化，因此以乘坐的船为参照物，剑是运动的，所以刻舟人最终没能寻到剑，故A符合题意，BCD不符合题意。
故选：A。
2．（2分）如图所示是小华家悬挂的风铃，一触碰就会发出声音。为此，他对风铃的发声进行研究。他取下四根粗细相同、长度不同的风铃金属管，并由长到短依次悬挂起来。用锤子分别敲击四根金属管，它们发出的声音（ ）
A．均是由空气振动产生的
B．响度一定相同
C．音调相同
D．音调最低的是最长的金属管
【解答】解：A、发出的声音是由金属管的振动产生的，故A错误；
B、响度与金属管振动的幅度有关，当用力敲击时，力度越大，响度越大，故B错误；
CD、由于金属管的粗细、材料均相同，但长度不同，所以我们用锤子敲击四段金属管时，其振动的快慢是不同的，所以其音调不同，即音调最高的是最短的金属管，音调最低的是最长的金属管，故C错误，D正确。
故选：D。
3．（2分）以下描述“变多”、“变少”的过程中，放热的是（ ）
A．①③ B．①④ C．②③ D．②④
【解答】解：①金属盘下的水滴变多，是水蒸气的液化现象，液化放热；
②烧杯内的冰变小，是冰的熔化现象，熔化吸热；
③推动活塞乙醚变多，是气体乙醚的液化现象，液化放热；
④碘颗粒变少是碘的升华现象，升华吸热。
故放热的是①③，故A正确，BCD错误。
故选：A。
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
【解答】解：
A、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际；
B、成年人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右。符合实际；
C、中学生在水中接近漂浮状态，受到的浮力与体重差不多，在500N左右。不符合实际；
D、正常情况下人的胃酸的PH值在0.8～1.5之间。不符合实际。
故选：B。
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
【解答】解：A、宇宙没有层次之分，是由无数天体组成，太阳是宇宙中的一颗恒星，而地球只不过是太阳的一颗行星，故A错误；
B、因为分子间存在相互作用的引力，所以将两个表面光滑的铅块相互紧压后，它们会黏在一起，故B正确；
C、原子核内中子不带电，带电的是核外电子，故C错误；
D、电子的尺度比原子的尺度小，故D错误。
故选：B。
6．（2分）下列实例中，通过做功改变内能的是（ ）
A．盛夏时，吃雪糕解暑
B．搓手时，手感到热
C．天冷时，用热水袋取暖
D．发烧时，用湿毛巾给头部降温
【解答】解：
A、盛夏时，吃雪糕解暑，雪糕吸收热量，人体放热，是能量的转移，是通过热传递改变物体的内能，故A不符合题意；
B、搓手时，手感到热，手的温度升高、内能增大，即机械能转化为内能，是通过做功改变物体的内能，故B符合题意；
C、天冷时，用热水袋取暖，热水袋放出热量、温度降低，即发生了热传递，是通过热传递改变物体的内能，故C不符合题意；
D、发烧时，用湿毛巾给头部降温，毛巾吸收热量、温度升高，是能量的转移，是通过热传递改变物体的内能，故D不符合题意。
故选：B。
7．在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排列起来，关于该实验的过程，下列说法正确的是（ ）
A．可用小铝屑代替小铁屑进行实验，实验效果一样显著
B．利用这些小铁屑代替就完全可以确定蹄形磁体周围磁场的方向
C．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
D．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向该点的磁场方向
【解答】解：A、撒在磁体周围的每个小铁屑都磁场磁化成一个个小磁针，小铝屑不能被磁化，若用小铝屑代替小铁屑进行实验，实验效果不显著，故A错误；
B、利用撒在磁体周围的铁屑可以判断该磁体周围的磁感线分布，不能确定磁场方向，故B错误；
C、实验中由于铁屑与有机玻璃的摩擦力太大，它不能自己转动，因此实验中通过轻敲有机玻璃来减小铁屑与有机玻璃的摩擦，故C错误；
D、磁场看不到，摸不着，通过放置周围的小磁针的偏转反映磁场的存在，小磁针静止时N极所指的方向就为该点的磁场方向，故D正确。
故选：D。
8．（2分）如图所示为今年冬奥会中我国运动员苏翊鸣在单板滑雪大跳台男子项目中获得金牌的部分比赛图片，B为最高点，从A到C的运动过程中，运动员（ ）
A．在最高点B时受到的是平衡力
B．运动状态没有发生变化
C．重力势能先增大后减小
D．惯性先变小后变大
【解答】解：A、在最高点B时运动员受到重力和空气阻力的作用，运动状态仍会改变，受到的不是平衡力，故A错误；
B、运动员的运动速度大小和方向不断变化，所以运动状态发生了变化，故B错误；
C、从A到C的运动过程中，运动员的质量不变，高度先增大后减小，所以重力势能先增大后减小，故C正确；
D、从A到C的运动过程中，运动员的质量不变，所以惯性大小不变，故D错误。
故选：C。
9．（2分）如图所示，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障一定是（ ）
A．开关接触不良 B．滑动变阻器断路
C．电压表断路 D．电流表断路
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，说明电路中始终是有电流的，不可能是滑动变阻器断路和电流表断路、开关接触不良；电压表示数为0V，说明电压表断路，故C正确，ABD错误。
故选：C。
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
【解答】解：A、掬水月在手，是由光的反射形成的，属于平面镜成像现象；弄花香满衣是因为香气分子在不停地做无规则运动，扩散到衣服的缘故；该项说法正确；
B、“人面桃花相映红”﹣﹣桃花不是光源，它是将太阳光中的红光反射照在人的脸上，在从人脸上反射出来，人脸就呈现红色；该项说法错误，符合题意；
C、“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的高度减小，重力势能减小，下落时运动越来越快，动能增大，重力势能转化为动能；该项说法正确；
D、“姑苏城外寒山寺，夜半钟声到客船”﹣﹣钟发出声音是由于钟在振动；该项说法正确；
故选：B。
11．（2分）一蜡块悬浮在酒精和水的混合液中，要使蜡块下沉，则应（ ）
A．往容器中加酒精 B．往容器中加水
C．使容器倾斜一定的角度 D．把蜡块分成两块
【解答】解：由于蜡烛悬于水与酒精的混合液中，即说明蜡烛的密度等于混合液体的密度；由于蜡块的密度不变，所以只有在液体的密度变小时，蜡烛块才会下沉。
A、向混合液中加酒精，此时混合液体的密度变小，故蜡块会下沉，故A符合题意；
B、向混合液中加水，此时混合液体的密度变大，故蜡块会上浮，故B不符合题意；
C、将容器倾斜，此时混合液体的密度不变，故蜡块还是处于悬浮状态，故C不符合题意。
D、将蜡烛分成两块再放入混合液中，蜡块的密度不变，所以蜡块在混合液体中还是处于悬浮状态，故D不符合题意。
故选：A。
12．（2分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知（ ）
①油量增加，R的阻值减小，电流表示数变大
②油量减少，R的阻值减小，电流表示数变小
③电流表可以改装成油量表
④R0在电路中起到保护电路的作用
A．只有①③正确 B．只有①④正确
C．只有②③④正确 D．只有①③④正确
【解答】解：由图可知，定值电阻R0和滑动变阻器R串联，电流表测电路中的电流；
（1）当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑片下移，变阻器R连入电路的阻值减小，电路中的总电阻减小，由I＝可知，电路中的电流增大，即电流表示数增大，故①③正确；
（2）当油量减少时，油面下降，浮子位置降低，在杠杆作用下，滑片上移，滑动变阻器R连入电路的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，即电流表示数减小，故②错误；
（3）当油面增加到一定程度时，滑片下移到最下端，此时变阻器连入电路的电阻为0，此时若没有R0，则会造成电源短路，故R0在电路中起到保护电路的作用，故④正确；
综合上述分析可知，D选项正确。
故选：D。
二．填空题（共7小题，满分26分）
13．（4分）近些年，中国的高铁技术发展迅猛，为减弱高速列车穿过城市产生的噪音对居民的影响，高铁两旁设置了隔音屏障，这样做的目的是在 传播过程中 减弱噪音的；冬天和夏天噪声在空气中的传播速度 不同 （填“相同”或“不同”）。
【解答】解：高铁两旁设置了隔音屏障，控制了噪声的传播，这样做的目的是在传播过程中减弱噪音；
声音需要介质来传播，同一种介质中，温度不同时声音的传播速度也不同，故冬天和夏天噪声在空气中的传播速度不同。
故答案为：传播过程中；不同。
14．（3分）如图，小虎利用斜面将一个19.2N重的物块匀速拉到高h处，所用时间为4s。物体受到的摩擦力为2N，图中s＝3m，h＝1m，则小虎做功的功率为 6.3 W，小虎沿斜面向上用的拉力为 8.4 N。
【解答】解：
（1）使用斜面时做的有用功：W有用＝Gh＝19.2N×1m＝19.2J；
额外功：W额＝fs＝2N×3m＝6J，
则总功：W总＝W有用+W额外＝19.2J+6J＝25.2J，
小虎做功的功率：
P＝＝＝6.3W；
（2）由W总＝Fs公式变形可得，小虎沿斜面向上用的拉力：
F＝＝＝8.4N。
故答案为：6.3；8.4。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 压强 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 压强 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 DC ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 ABC 。（均选填图序）
【解答】解：（1）液体内部向各个方向都有压强，观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有压强的作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有压强的作用。
（2）说明“压强随深度的增大而增大”，此时液体的种类相同，但所处的深度不同，且越深，U形管中的高度差越大，故分析上述几个图象可知，DC两次实验可以说明上述问题；
说明“在液体内部同一深度向各个方向的压强相等”，即此时液体的种类相同，浸入液体的深度相同，但金属盒的方向不同，会发现U形管中的高度差相等，故ABC三次实验能说明上述问题。
故答案为：（1）压强；压强； （2）D、C； A、B、C。
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 做功 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 0.084 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在 不停地做无规则的运动
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
【解答】解：
（1）水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
（2）在标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量为：
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
由η＝得天然气完全燃烧放出的热量：
Q放＝＝＝3.36×106J，
由Q放＝Vq得需完全燃烧天然气的体积：
V气＝＝＝0.084m3。
（3）当天然气泄漏时，人闻到天然气的气味，说明了分子在不停地做无规则运动，是扩散现象。
故答案为：做功；0.084；不停地做无规则的运动。
17．（3分）如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止，当滑动变阻器的滑片向a端滑动时，弹簧长度变长，则螺线管上端为 N极 （选填“N极”和“S极”），电源左侧为 正极 （选填“正极”或“负极”）。
【解答】解：
当滑片向a滑动时，滑动变阻器接入电路的阻值变大，根据欧姆定律可知，电路中的电流变小，所以电磁铁的磁性减弱；若电磁铁上端为S极，则弹簧会缩短；若电磁铁上端为N极，则电磁铁对条形磁体的排斥力减小，弹簧会伸长，由此可知，螺线管上端为N极。
利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向上，则电源左侧为正极。
故答案为：N极；正极。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 0.1 A，通电1min后，R1所产生的热量为 24 J。
【解答】解：将电阻R1和R2串联，根据串联电路中总电阻等于各分电阻之和可得，电路中的总电阻：
R＝R1+R2＝40Ω+20Ω＝60Ω，
由欧姆定律可得，电路中的电流：
I＝＝＝0.1A，
因为串联电路电流处处相等，所以通过R1和R2的电流都为0.1A。
通电1min后，R1所产生的热量：
Q1＝I2R1t＝（0.1A）2×40Ω×60s＝24J。
故答案为：0.1；24。
19．（3分）关于电阻A、B的I﹣U图象。由图可知，电阻较大的是 B （填“A”或“B”）。若将A、B两电阻串联后电路中电流为0.3A，则A、B两电阻两端总电压为 4.5 V，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是 0.6 A。
【解答】解：
（1）由图象可知，当UA＝UB＝3V时，IA＝0.6A＞IB＝0.3A，
由I＝的变形式R＝可知，RA＜RB；即电阻较大的是B；
（2）将A、B两电阻串联后接在电流为0.3A的某电路中，串联电路中电流相等，
由图象可知，电路中电流为0.3A时，加在A电阻两端的电压UA′＝1.5V，加在B电阻两端的电压UB′＝3V，
所以电路两端的总电压U＝UA′+UB′＝1.5V+3V＝4.5V；
（3）将A、B两导体并联后接到电压为2V的电源上时，
因并联电路中各支路两端的电压相等，所以，UA″＝UB″＝2V，
由图象可知，通过两导体的电流分别为IA″＝0.4A，IB″＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中的电流：
I″＝IA″+IB″＝0.4A+0.2A＝0.6A。
故答案为：B；4.5；0.6。
三．作图题（共11小题，满分50分）
20．（2分）潜望镜是指从海面下伸出海面或从低洼坑道伸出地面，用以窥探海面或地面上活动的装置。其原理如图甲所示，借助两块平行的平面镜实现光线的偏折，潜望镜常用于潜水艇、坑道和坦克内，以观察敌情。如图乙所示，为一潜望镜壳体的侧视图。MN为光线的入口。在上方AB处已放置一块与纸面垂直的平面镜，它和与纸面垂直的竖直面之间的夹角为45°。眼睛在观察孔S处观察，在CD（与竖直面的夹角也是45°）处放置一块平面镜，今要使观察到的视场不受CD处的平面镜的限制，则平面镜CD至少要多大的长度才行？要求直接在图上用作图法画出即可（保留画图所用的辅助线）。
【解答】解：只要分别作出MN及S的像，则根据光路可逆原理可得出平面镜CD的角度；
步骤如下：
（1）先作出MN在AB镜中的虚像M′N′；
（2）眼睛能看到MN的像，根据光路可逆性，眼睛处发出的光经过CD反射能经过MN的第一次像点，所以作出眼睛在CD处镜中的虚像S′；
（3）将S′与M′N′相连，与CD面交于C′D′处，C′D′即为所求结果。
21．（2分）如图为小明同学在体育测试中“原地掷实心球”的场景，图中虚线描绘的是实心球离开人手后运动的路径，请画出实心球在最高点时的受力示意图（不计空气阻力）。
【解答】解：
不计空气阻力，实心球在最高点时只受到重力作用，过球的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
22．（2分）如图所示，在物理实践活动中，需要在教室内安装两只“220V 40W”的节能灯和一个插座，要求开关S只控制两只节能灯，且每只灯都能正常发光。请你在遵守安全用电的原则下，用笔画线代替导线将电路连接完整。
【解答】解：
教室内要安装2只“220V 40W”的节能灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。
两孔插座的接法，左孔接零线、右孔接火线。如图所示：
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ 10.0 cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 同一高度 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 缩小 （选填“放大”、“缩小”，或“等大”）的 实 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 增大 （选填“减小”或“增大”），当u＞2f时，物体移动速度 大于 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 左 移动（选填“左”或“右”）。
【解答】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm；
（2）实验前，将烛焰、凸透镜、光屏的中心调整到在同一直线上并在同一高度上，这样像才能呈在光屏的中央；
（3）由于凸透镜的焦距是10.0cm，当物体在10.0cm处时，物距为50.0cm﹣10.0m＝40.0cm，物距大于二倍焦距，成倒立缩小的实像；
（4）由图像丙可知，凸透镜成实像时物距逐渐减小，像距逐渐增大；如图丙所示当u＞2f时（即u＞20cm），物距增大时，像距减小得越来越慢，则该过程中物体移动的速度大于像移动的速度；
（5）近视眼镜镜片是凹透镜，凹透镜对光线有发散作用，能使会聚光线推迟会聚，所以光屏要远离凸透镜，现在将近视镜取下，光线会聚提前，要在光屏上得到清晰的像，光屏靠近透镜，故光屏向左移动。
故答案为：（1）10.0；（2）同一高度；（3）缩小；实；（4）增大；大于；（5）左。
24．（3分）如图所示，在“探究影响滑动摩擦力大小的因素”实验中：
（1）在实验中，用弹簧测力计沿水平方向 匀速 拉动木块，根据二力平衡的条件可知，此时木块所受滑动摩擦力的大小 等于 弹簧测力计的示数（选填“大于”“小于”或“等于”）。
（2）由甲、乙两图可探究出滑动摩擦力的大小与 压力大小 有关。
（3）由 乙丙 两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）设想一下，如果实验中木板的表面绝对光滑，撤去拉力后，运动的木块由于具有 惯性 ，将在木板上做 匀速直线 运动。
【解答】解：（1）当用弹簧测力计水平拉动木块，使其在长木板上做匀速直线运动时，木块处于平衡状态，受到的力是平衡力，此时摩擦力的大小等于弹簧测力计的示数。
（2）对比甲、乙两图可知，接触面的粗糙程度相同，压力大小不相等，结果测力计的示数不同，所以由甲、乙两图可探究出滑动摩擦力的大小与压力大小有关；
（3）对比乙、丙两图可知，压力大小相同，接触面的粗糙程度不同，结果测力计的示数不同，所以由乙、丙两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）如果实验中木板的表面绝对光滑，去掉拉力后，物体不再受到力的作用，运动的木块由于具有惯性将在木板上做匀速直线运动。
故答案为：（1）匀速；等于；（2）压力大小；（3）乙丙；（4）惯性；匀速直线。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 晶体 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 固 态，0～5min比15～20min升温快的原因是： 水的比热容比冰的比热容大 ；
（3）图乙中，物体在A点时具有的内能 小于 在B点时的内能。
【解答】解：（1）根据图像可知冰在熔化过程中温度保持不变，所以冰是晶体；
（2）由图像可知，第3min时，物质处于零下温度，没有熔化，故此时物质处于固态；
根据，0～5min和15～20min，加热时间相同，故吸收热量相同，物质的质量也无变化，由于水的比热容比冰的比热容大，故水的温度变化量小于冰的温度变化量，即冰比水升温快，所以0～5min比15～20min升温快的原因是水的比热容比冰的比热容大；
（3）晶体在熔化过程中，温度保持不变，但持续吸热，故内能也会不断增加，所以物体在A点时具有的内能小于在B点时的内能。
故答案为：（1）晶体；（2）固，水的比热容比冰的比热容大；（3）小于。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 4.00 cm，质量为2.7 g 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 AD 。（填序号）
【解答】解：（1）根据图中显示，刻度尺的最小分度值为1mm，被测物体的起始刻度是3.00cm，末端刻度是7.00cm，该乒乓球的直径是7.00m﹣3.00cm＝4.00cm；
据生活经验可知，乒乓球的质量很轻，故单位应选择g，即质量为2.7g；
（2）从倒置的漏斗口向下用力吹气时，乒乓球上部空气流速大、压强小，而乒乓球下部空气流速小、压强大；这样在乒乓球的上、下部就会产生一个向上的压力差，从而托起乒乓球；其原理是流体压强与流速的关系；
A、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来；原理相同，故A正确；
B、杯中装满水后倒置，纸片不会掉下来，是因为被大气压给“支持”住了，即大气压对纸片有个向上的压强；原理不同，故B错误；
C、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系；原理不同，故C错误；
D、台风掀翻屋顶的瓦是因为屋顶的空气流速快，压强小，屋内的空气流速慢，压强大，产生向上的压强差；原理相同，故D正确。
故答案为：（1）4.00；g；（2）AD。
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 AB （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 天平恢复水平平衡 。
（3）由图中的数据信息，测出该未知液体的密度为 1.25 g/cm3。
【解答】解：（1）因为没有砝码，不能直接测量液体的质量，故利用等量代换m液＝m水来测量液体质量，所以只要调节天平水平平衡，再往两烧杯中加入水和液体使天平恢复水平平衡时，液体和水的质量就相等，由图甲知，指针左偏，故可向右调节平衡螺母或向右移动游码使天平水平平衡，
（2）往右边烧杯加入液体使天平恢复水平平衡时，液体和水的质量就相等。
（3）烧杯中液体的质量为：m液＝m水＝ρ水V水＝1.0g/cm3×（44cm3﹣14cm3）＝30g，
烧杯中液体的体积为：V液＝44cm3﹣24cm3＝20cm3，
液体的密度为：.
故答案为：（1）AB；（2）天平恢复水平平衡；（3）1.25g/cm3.
28．（8分）为了“测量小灯泡的电功率”，某小组同学设计了如图甲所示的电路图，已知小灯泡上标有“2.5V”字样。请回答下列问题：
（1）请用笔画线代替导线，根据图甲中的电路图将图乙中的实物图连接完整。
（2）实验过程中灯泡突然熄灭，对故障进行分析：可能是灯泡断路，也可能是滑动变阻器断路。通过下列操作能判断出故障是灯泡断路还是滑动变阻器断路的是 ACD 。
A.直接观察电流表示数
B.直接观察电压表示数
C.将一根导线并联在灯泡两端，观察电流表是否有示数
D.将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数
（3）图丙是某同学根据实验测得的数据，画出的小灯泡的电流随它两端电压变化的关系图像。由图可知小灯泡的额定功率是 1W 。
【解答】解：（1）变阻器按一上一下连入电路中，根据电压表与灯泡并联，电流表串联在电路中，根据电路图连接实物图，如下所示：
（2）故障可能是灯泡断路，也可能是滑动变阻器断路。
A．灯泡断路或滑动变阻器断路，此时电路中无电流，故不能通过直接观察电流表示数判定电路故障的原因，故A不符合题意；
B．直接观察电压表示数，若电压表无示数，则是滑动变阻器断路，若电压表有示数，则是灯泡断路，故B符合题意；
CD．将一根导线并联在灯泡两端或将另一个完好的灯泡并联在灯泡两端，若灯泡断路，则电流表有示数，若滑动变阻器断路，则电流表无示数，故CD符合题意；
故选：ACD；
（3）小灯泡的额定电压是2.5V，如图丙知，小灯泡额定电压下的额定电流是0.4A，则小灯泡的额定功率P＝UI＝2.5V×0.4A＝1W。
故答案为：（1）如上图所示；（2）ACD；（3）1W。
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）登月后，月球车的质量 不变 （选填“变大”“变小”或“不变”），月球车 受 （选填“受”或“不受”）到重力作用；
（2）月球车的车轮做得比较宽而且数量较多，目的是为了增大 受力面积 ，减小对月球表面的 压强 ；
（3）测试时，月球车行驶的速度；
（4）测试时，月球车对水平地面的压强。
【解答】解：（1）登月后，月球车的位置改变了，但质量不变；月球车会受到月球的吸引，即受到重力的作用；
（2）月球车的车轮做得比较宽而且数量较多，是在压力一定时，增大受力面积减小车对地面的压强；
（3）月球车行驶的速度为：v＝＝＝0.05m/s；
（4）月球车对水平地面的压强为：p＝＝＝＝＝9×105Pa。
故答案为：（1）不变；受；（2）受力面积；压强；（3）月球车行驶的速度为0.05m/s；（4）月球车对水平地面的压强为9×105Pa。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 增大 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
【解答】解：（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，
由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，
由I＝可知，电路中的电流增大，
由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I＝＝＝0.5A，
定值电阻R消耗的电功率：
PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，
因串联电路中总电压等于各分电压之和，
所以，Rx两端的电压：
Ux＝U﹣UR＝9V﹣3V＝6V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I′＝＝＝1.5A，
则压敏电阻的阻值：
Rx′＝＝＝4Ω，
由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，
保持电压表量程不变，则电路中的电流1.5A不变，
此时电路中的总电阻：
R总＝＝＝6Ω＞R0+Rx″，
应在电路中串联一个电阻R0，
R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
答：（1）增大；
（2）无风时，定值电阻R消耗的电功率为0.5W；
（3）该装置所能测量的最大风力为720N；
（4）应在电路中串联一个3Ω的电阻。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/5/7 12:50:19；用户：何宗阳；邮箱：orFmNt4UeLbGJfqM-Odm5FOLP_wQ@weixin.jyeoo.com；学号：40565513
2022年江苏省南京市中考物理模拟3（中考改编题）
一．选择题（共12小题，满分22分）
1．（2分）“刻舟求剑”寓言故事中的主人公找不到掉入江中的剑，是因为他选择的参照物是（ ）
A．乘坐的船 B．水中的剑 C．岸边的山 D．江中的水
2．（2分）如图所示是小华家悬挂的风铃，一触碰就会发出声音。为此，他对风铃的发声进行研究。他取下四根粗细相同、长度不同的风铃金属管，并由长到短依次悬挂起来。用锤子分别敲击四根金属管，它们发出的声音（ ）
A．均是由空气振动产生的
B．响度一定相同
C．音调相同
D．音调最低的是最长的金属管
3．（2分）以下描述“变多”、“变少”的过程中，放热的是（ ）
A．①③ B．①④ C．②③ D．②④
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
6．（2分）下列实例中，通过做功改变内能的是（ ）
A．盛夏时，吃雪糕解暑
B．搓手时，手感到热
C．天冷时，用热水袋取暖
D．发烧时，用湿毛巾给头部降温
7．在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排列起来，关于该实验的过程，下列说法正确的是（ ）
A．可用小铝屑代替小铁屑进行实验，实验效果一样显著
B．利用这些小铁屑代替就完全可以确定蹄形磁体周围磁场的方向
C．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
D．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向该点的磁场方向
8．（2分）如图所示为今年冬奥会中我国运动员苏翊鸣在单板滑雪大跳台男子项目中获得金牌的部分比赛图片，B为最高点，从A到C的运动过程中，运动员（ ）
A．在最高点B时受到的是平衡力
B．运动状态没有发生变化
C．重力势能先增大后减小
D．惯性先变小后变大
9．（2分）如图所示，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障一定是（ ）
A．开关接触不良 B．滑动变阻器断路
C．电压表断路 D．电流表断路
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
11．（2分）一蜡块悬浮在酒精和水的混合液中，要使蜡块下沉，则应（ ）
A．往容器中加酒精 B．往容器中加水
C．使容器倾斜一定的角度 D．把蜡块分成两块
12．（2分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知（ ）
①油量增加，R的阻值减小，电流表示数变大
②油量减少，R的阻值减小，电流表示数变小
③电流表可以改装成油量表
④R0在电路中起到保护电路的作用
A．只有①③正确 B．只有①④正确
C．只有②③④正确 D．只有①③④正确
二．填空题（共7小题，满分26分）
13．（4分）近些年，中国的高铁技术发展迅猛，为减弱高速列车穿过城市产生的噪音对居民的影响，高铁两旁设置了隔音屏障，这样做的目的是在 减弱噪音的；冬天和夏天噪声在空气中的传播速度 （填“相同”或“不同”）。
14．（3分）如图，小虎利用斜面将一个19.2N重的物块匀速拉到高h处，所用时间为4s。物体受到的摩擦力为2N，图中s＝3m，h＝1m，则小虎做功的功率为 W，小虎沿斜面向上用的拉力为 N。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 。（均选填图序）
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
17．（3分）如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止，当滑动变阻器的滑片向a端滑动时，弹簧长度变长，则螺线管上端为 （选填“N极”和“S极”），电源左侧为 （选填“正极”或“负极”）。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 A，通电1min后，R1所产生的热量为 J。
19．（3分）关于电阻A、B的I﹣U图象。由图可知，电阻较大的是 （填“A”或“B”）。若将A、B两电阻串联后电路中电流为0.3A，则A、B两电阻两端总电压为 V，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是 A。
三．作图题（共11小题，满分50分）
20．（2分）潜望镜是指从海面下伸出海面或从低洼坑道伸出地面，用以窥探海面或地面上活动的装置。其原理如图甲所示，借助两块平行的平面镜实现光线的偏折，潜望镜常用于潜水艇、坑道和坦克内，以观察敌情。如图乙所示，为一潜望镜壳体的侧视图。MN为光线的入口。在上方AB处已放置一块与纸面垂直的平面镜，它和与纸面垂直的竖直面之间的夹角为45°。眼睛在观察孔S处观察，在CD（与竖直面的夹角也是45°）处放置一块平面镜，今要使观察到的视场不受CD处的平面镜的限制，则平面镜CD至少要多大的长度才行？要求直接在图上用作图法画出即可（保留画图所用的辅助线）。
21．（2分）如图为小明同学在体育测试中“原地掷实心球”的场景，图中虚线描绘的是实心球离开人手后运动的路径，请画出实心球在最高点时的受力示意图（不计空气阻力）。
22．（2分）如图所示，在物理实践活动中，需要在教室内安装两只“220V 40W”的节能灯和一个插座，要求开关S只控制两只节能灯，且每只灯都能正常发光。请你在遵守安全用电的原则下，用笔画线代替导线将电路连接完整。
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 （选填“放大”、“缩小”，或“等大”）的 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 （选填“减小”或“增大”），当u＞2f时，物体移动速度 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 移动（选填“左”或“右”）。
24．（3分）如图所示，在“探究影响滑动摩擦力大小的因素”实验中：
（1）在实验中，用弹簧测力计沿水平方向 拉动木块，根据二力平衡的条件可知，此时木块所受滑动摩擦力的大小 弹簧测力计的示数（选填“大于”“小于”或“等于”）。
（2）由甲、乙两图可探究出滑动摩擦力的大小与 有关。
（3）由 两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）设想一下，如果实验中木板的表面绝对光滑，撤去拉力后，运动的木块由于具有 ，将在木板上做 运动。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 态，0～5min比15～20min升温快的原因是： ；
（3）图乙中，物体在A点时具有的内能 在B点时的内能。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 cm，质量为2.7 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 。（填序号）
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 。
（3）由图中的数据信息，测出该未知液体的密度为 g/cm3。
28．（8分）为了“测量小灯泡的电功率”，某小组同学设计了如图甲所示的电路图，已知小灯泡上标有“2.5V”字样。请回答下列问题：
（1）请用笔画线代替导线，根据图甲中的电路图将图乙中的实物图连接完整。
（2）实验过程中灯泡突然熄灭，对故障进行分析：可能是灯泡断路，也可能是滑动变阻器断路。通过下列操作能判断出故障是灯泡断路还是滑动变阻器断路的是 。
A.直接观察电流表示数
B.直接观察电压表示数
C.将一根导线并联在灯泡两端，观察电流表是否有示数
D.将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数
（3）图丙是某同学根据实验测得的数据，画出的小灯泡的电流随它两端电压变化的关系图像。由图可知小灯泡的额定功率是 。
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）登月后，月球车的质量 （选填“变大”“变小”或“不变”），月球车 （选填“受”或“不受”）到重力作用；
（2）月球车的车轮做得比较宽而且数量较多，目的是为了增大 ，减小对月球表面的 ；
（3）测试时，月球车行驶的速度；
（4）测试时，月球车对水平地面的压强。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
2022年江苏省南京市中考物理模拟3（中考改编题）
参考答案与试题解析
一．选择题（共12小题，满分22分）
1．（2分）“刻舟求剑”寓言故事中的主人公找不到掉入江中的剑，是因为他选择的参照物是（ ）
A．乘坐的船 B．水中的剑 C．岸边的山 D．江中的水
【解答】解：
掉入江中的剑与运动的船之间的位置发生了变化，因此以乘坐的船为参照物，剑是运动的，所以刻舟人最终没能寻到剑，故A符合题意，BCD不符合题意。
故选：A。
2．（2分）如图所示是小华家悬挂的风铃，一触碰就会发出声音。为此，他对风铃的发声进行研究。他取下四根粗细相同、长度不同的风铃金属管，并由长到短依次悬挂起来。用锤子分别敲击四根金属管，它们发出的声音（ ）
A．均是由空气振动产生的
B．响度一定相同
C．音调相同
D．音调最低的是最长的金属管
【解答】解：A、发出的声音是由金属管的振动产生的，故A错误；
B、响度与金属管振动的幅度有关，当用力敲击时，力度越大，响度越大，故B错误；
CD、由于金属管的粗细、材料均相同，但长度不同，所以我们用锤子敲击四段金属管时，其振动的快慢是不同的，所以其音调不同，即音调最高的是最短的金属管，音调最低的是最长的金属管，故C错误，D正确。
故选：D。
3．（2分）以下描述“变多”、“变少”的过程中，放热的是（ ）
A．①③ B．①④ C．②③ D．②④
【解答】解：①金属盘下的水滴变多，是水蒸气的液化现象，液化放热；
②烧杯内的冰变小，是冰的熔化现象，熔化吸热；
③推动活塞乙醚变多，是气体乙醚的液化现象，液化放热；
④碘颗粒变少是碘的升华现象，升华吸热。
故放热的是①③，故A正确，BCD错误。
故选：A。
4．（2分）下列估测符合实际的是（ ）
A．人的心脏正常跳动一次的时间约为3s
B．成年人的步行速度约为1.1m/s
C．中学生在水中受到的浮力大约是50牛
D．人的胃酸的pH为8
【解答】解：
A、正常情况下，人的脉搏1min跳动75次，跳动1次的时间大约1s．不符合实际；
B、成年人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右。符合实际；
C、中学生在水中接近漂浮状态，受到的浮力与体重差不多，在500N左右。不符合实际；
D、正常情况下人的胃酸的PH值在0.8～1.5之间。不符合实际。
故选：B。
5．（2分）张睿同学在学习了“从粒子到宇宙”的知识后，对于所学知识有以下几点认识，其中正确的是（ ）
A．宇宙是一个有层次的天体结构，地球是宇宙的中心
B．将两个表面光滑得铅块相互压紧后，它们会黏在一起，说明分子间有引力
C．原子核内质子所带的正电荷数与中子所带的负电荷数相等，故平常物体不带电
D．电子的尺度比原子的尺度大
【解答】解：A、宇宙没有层次之分，是由无数天体组成，太阳是宇宙中的一颗恒星，而地球只不过是太阳的一颗行星，故A错误；
B、因为分子间存在相互作用的引力，所以将两个表面光滑的铅块相互紧压后，它们会黏在一起，故B正确；
C、原子核内中子不带电，带电的是核外电子，故C错误；
D、电子的尺度比原子的尺度小，故D错误。
故选：B。
6．（2分）下列实例中，通过做功改变内能的是（ ）
A．盛夏时，吃雪糕解暑
B．搓手时，手感到热
C．天冷时，用热水袋取暖
D．发烧时，用湿毛巾给头部降温
【解答】解：
A、盛夏时，吃雪糕解暑，雪糕吸收热量，人体放热，是能量的转移，是通过热传递改变物体的内能，故A不符合题意；
B、搓手时，手感到热，手的温度升高、内能增大，即机械能转化为内能，是通过做功改变物体的内能，故B符合题意；
C、天冷时，用热水袋取暖，热水袋放出热量、温度降低，即发生了热传递，是通过热传递改变物体的内能，故C不符合题意；
D、发烧时，用湿毛巾给头部降温，毛巾吸收热量、温度升高，是能量的转移，是通过热传递改变物体的内能，故D不符合题意。
故选：B。
7．在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排列起来，关于该实验的过程，下列说法正确的是（ ）
A．可用小铝屑代替小铁屑进行实验，实验效果一样显著
B．利用这些小铁屑代替就完全可以确定蹄形磁体周围磁场的方向
C．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
D．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向该点的磁场方向
【解答】解：A、撒在磁体周围的每个小铁屑都磁场磁化成一个个小磁针，小铝屑不能被磁化，若用小铝屑代替小铁屑进行实验，实验效果不显著，故A错误；
B、利用撒在磁体周围的铁屑可以判断该磁体周围的磁感线分布，不能确定磁场方向，故B错误；
C、实验中由于铁屑与有机玻璃的摩擦力太大，它不能自己转动，因此实验中通过轻敲有机玻璃来减小铁屑与有机玻璃的摩擦，故C错误；
D、磁场看不到，摸不着，通过放置周围的小磁针的偏转反映磁场的存在，小磁针静止时N极所指的方向就为该点的磁场方向，故D正确。
故选：D。
8．（2分）如图所示为今年冬奥会中我国运动员苏翊鸣在单板滑雪大跳台男子项目中获得金牌的部分比赛图片，B为最高点，从A到C的运动过程中，运动员（ ）
A．在最高点B时受到的是平衡力
B．运动状态没有发生变化
C．重力势能先增大后减小
D．惯性先变小后变大
【解答】解：A、在最高点B时运动员受到重力和空气阻力的作用，运动状态仍会改变，受到的不是平衡力，故A错误；
B、运动员的运动速度大小和方向不断变化，所以运动状态发生了变化，故B错误；
C、从A到C的运动过程中，运动员的质量不变，高度先增大后减小，所以重力势能先增大后减小，故C正确；
D、从A到C的运动过程中，运动员的质量不变，所以惯性大小不变，故D错误。
故选：C。
9．（2分）如图所示，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障一定是（ ）
A．开关接触不良 B．滑动变阻器断路
C．电压表断路 D．电流表断路
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡两端的电压，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，说明电路中始终是有电流的，不可能是滑动变阻器断路和电流表断路、开关接触不良；电压表示数为0V，说明电压表断路，故C正确，ABD错误。
故选：C。
10．（2分）五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（ ）
A．“掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象
B．“人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸
C．“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能
D．“姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的
【解答】解：A、掬水月在手，是由光的反射形成的，属于平面镜成像现象；弄花香满衣是因为香气分子在不停地做无规则运动，扩散到衣服的缘故；该项说法正确；
B、“人面桃花相映红”﹣﹣桃花不是光源，它是将太阳光中的红光反射照在人的脸上，在从人脸上反射出来，人脸就呈现红色；该项说法错误，符合题意；
C、“飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的高度减小，重力势能减小，下落时运动越来越快，动能增大，重力势能转化为动能；该项说法正确；
D、“姑苏城外寒山寺，夜半钟声到客船”﹣﹣钟发出声音是由于钟在振动；该项说法正确；
故选：B。
11．（2分）一蜡块悬浮在酒精和水的混合液中，要使蜡块下沉，则应（ ）
A．往容器中加酒精 B．往容器中加水
C．使容器倾斜一定的角度 D．把蜡块分成两块
【解答】解：由于蜡烛悬于水与酒精的混合液中，即说明蜡烛的密度等于混合液体的密度；由于蜡块的密度不变，所以只有在液体的密度变小时，蜡烛块才会下沉。
A、向混合液中加酒精，此时混合液体的密度变小，故蜡块会下沉，故A符合题意；
B、向混合液中加水，此时混合液体的密度变大，故蜡块会上浮，故B不符合题意；
C、将容器倾斜，此时混合液体的密度不变，故蜡块还是处于悬浮状态，故C不符合题意。
D、将蜡烛分成两块再放入混合液中，蜡块的密度不变，所以蜡块在混合液体中还是处于悬浮状态，故D不符合题意。
故选：A。
12．（2分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知（ ）
①油量增加，R的阻值减小，电流表示数变大
②油量减少，R的阻值减小，电流表示数变小
③电流表可以改装成油量表
④R0在电路中起到保护电路的作用
A．只有①③正确 B．只有①④正确
C．只有②③④正确 D．只有①③④正确
【解答】解：由图可知，定值电阻R0和滑动变阻器R串联，电流表测电路中的电流；
（1）当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑片下移，变阻器R连入电路的阻值减小，电路中的总电阻减小，由I＝可知，电路中的电流增大，即电流表示数增大，故①③正确；
（2）当油量减少时，油面下降，浮子位置降低，在杠杆作用下，滑片上移，滑动变阻器R连入电路的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，即电流表示数减小，故②错误；
（3）当油面增加到一定程度时，滑片下移到最下端，此时变阻器连入电路的电阻为0，此时若没有R0，则会造成电源短路，故R0在电路中起到保护电路的作用，故④正确；
综合上述分析可知，D选项正确。
故选：D。
二．填空题（共7小题，满分26分）
13．（4分）近些年，中国的高铁技术发展迅猛，为减弱高速列车穿过城市产生的噪音对居民的影响，高铁两旁设置了隔音屏障，这样做的目的是在 传播过程中 减弱噪音的；冬天和夏天噪声在空气中的传播速度 不同 （填“相同”或“不同”）。
【解答】解：高铁两旁设置了隔音屏障，控制了噪声的传播，这样做的目的是在传播过程中减弱噪音；
声音需要介质来传播，同一种介质中，温度不同时声音的传播速度也不同，故冬天和夏天噪声在空气中的传播速度不同。
故答案为：传播过程中；不同。
14．（3分）如图，小虎利用斜面将一个19.2N重的物块匀速拉到高h处，所用时间为4s。物体受到的摩擦力为2N，图中s＝3m，h＝1m，则小虎做功的功率为 6.3 W，小虎沿斜面向上用的拉力为 8.4 N。
【解答】解：
（1）使用斜面时做的有用功：W有用＝Gh＝19.2N×1m＝19.2J；
额外功：W额＝fs＝2N×3m＝6J，
则总功：W总＝W有用+W额外＝19.2J+6J＝25.2J，
小虎做功的功率：
P＝＝＝6.3W；
（2）由W总＝Fs公式变形可得，小虎沿斜面向上用的拉力：
F＝＝＝8.4N。
故答案为：6.3；8.4。
15．（3分）（1）观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有 压强 作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有 压强 作用。
（2）如图乙是用同一实验装置来分别演示液体内部压强的四种特点。其中用来说明“压强随深度的增大而增大”这个特点的一组演示应是 DC ，说明“在液体内部同一深度向各个方向的压强相等”这个特点的一组演示应是 ABC 。（均选填图序）
【解答】解：（1）液体内部向各个方向都有压强，观察图甲﹣A中现象，底部扎有橡皮膜装有水的管子，发现橡皮膜向下凸出，说明水对管子底部有压强的作用；观察图甲﹣B中现象，侧面开着几个小孔且装有水的管子，水从小孔中喷射出来，说明水对管子侧面有压强的作用。
（2）说明“压强随深度的增大而增大”，此时液体的种类相同，但所处的深度不同，且越深，U形管中的高度差越大，故分析上述几个图象可知，DC两次实验可以说明上述问题；
说明“在液体内部同一深度向各个方向的压强相等”，即此时液体的种类相同，浸入液体的深度相同，但金属盒的方向不同，会发现U形管中的高度差相等，故ABC三次实验能说明上述问题。
故答案为：（1）压强；压强； （2）D、C； A、B、C。
16．（5分）用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 做功 冲程的能量转化相同；若天然气完全燃烧出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧 0.084 m3天然气；当天然气泄漏时，能闻到添加在其中的刺激性气体的气味，是因为分子在 不停地做无规则的运动
[c水＝4.2×103J/（kg•℃），q天然气＝4×107J/m3]
【解答】解：
（1）水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
（2）在标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量为：
Q吸＝c水m水△t＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
由η＝得天然气完全燃烧放出的热量：
Q放＝＝＝3.36×106J，
由Q放＝Vq得需完全燃烧天然气的体积：
V气＝＝＝0.084m3。
（3）当天然气泄漏时，人闻到天然气的气味，说明了分子在不停地做无规则运动，是扩散现象。
故答案为：做功；0.084；不停地做无规则的运动。
17．（3分）如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止，当滑动变阻器的滑片向a端滑动时，弹簧长度变长，则螺线管上端为 N极 （选填“N极”和“S极”），电源左侧为 正极 （选填“正极”或“负极”）。
【解答】解：
当滑片向a滑动时，滑动变阻器接入电路的阻值变大，根据欧姆定律可知，电路中的电流变小，所以电磁铁的磁性减弱；若电磁铁上端为S极，则弹簧会缩短；若电磁铁上端为N极，则电磁铁对条形磁体的排斥力减小，弹簧会伸长，由此可知，螺线管上端为N极。
利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向上，则电源左侧为正极。
故答案为：N极；正极。
18．（5分）将电阻R1和R2串联后接在6V的电源上，R1＝40Ω，R2＝20Ω，则通过R1的电流为 0.1 A，通电1min后，R1所产生的热量为 24 J。
【解答】解：将电阻R1和R2串联，根据串联电路中总电阻等于各分电阻之和可得，电路中的总电阻：
R＝R1+R2＝40Ω+20Ω＝60Ω，
由欧姆定律可得，电路中的电流：
I＝＝＝0.1A，
因为串联电路电流处处相等，所以通过R1和R2的电流都为0.1A。
通电1min后，R1所产生的热量：
Q1＝I2R1t＝（0.1A）2×40Ω×60s＝24J。
故答案为：0.1；24。
19．（3分）关于电阻A、B的I﹣U图象。由图可知，电阻较大的是 B （填“A”或“B”）。若将A、B两电阻串联后电路中电流为0.3A，则A、B两电阻两端总电压为 4.5 V，若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是 0.6 A。
【解答】解：
（1）由图象可知，当UA＝UB＝3V时，IA＝0.6A＞IB＝0.3A，
由I＝的变形式R＝可知，RA＜RB；即电阻较大的是B；
（2）将A、B两电阻串联后接在电流为0.3A的某电路中，串联电路中电流相等，
由图象可知，电路中电流为0.3A时，加在A电阻两端的电压UA′＝1.5V，加在B电阻两端的电压UB′＝3V，
所以电路两端的总电压U＝UA′+UB′＝1.5V+3V＝4.5V；
（3）将A、B两导体并联后接到电压为2V的电源上时，
因并联电路中各支路两端的电压相等，所以，UA″＝UB″＝2V，
由图象可知，通过两导体的电流分别为IA″＝0.4A，IB″＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路中的电流：
I″＝IA″+IB″＝0.4A+0.2A＝0.6A。
故答案为：B；4.5；0.6。
三．作图题（共11小题，满分50分）
20．（2分）潜望镜是指从海面下伸出海面或从低洼坑道伸出地面，用以窥探海面或地面上活动的装置。其原理如图甲所示，借助两块平行的平面镜实现光线的偏折，潜望镜常用于潜水艇、坑道和坦克内，以观察敌情。如图乙所示，为一潜望镜壳体的侧视图。MN为光线的入口。在上方AB处已放置一块与纸面垂直的平面镜，它和与纸面垂直的竖直面之间的夹角为45°。眼睛在观察孔S处观察，在CD（与竖直面的夹角也是45°）处放置一块平面镜，今要使观察到的视场不受CD处的平面镜的限制，则平面镜CD至少要多大的长度才行？要求直接在图上用作图法画出即可（保留画图所用的辅助线）。
【解答】解：只要分别作出MN及S的像，则根据光路可逆原理可得出平面镜CD的角度；
步骤如下：
（1）先作出MN在AB镜中的虚像M′N′；
（2）眼睛能看到MN的像，根据光路可逆性，眼睛处发出的光经过CD反射能经过MN的第一次像点，所以作出眼睛在CD处镜中的虚像S′；
（3）将S′与M′N′相连，与CD面交于C′D′处，C′D′即为所求结果。
21．（2分）如图为小明同学在体育测试中“原地掷实心球”的场景，图中虚线描绘的是实心球离开人手后运动的路径，请画出实心球在最高点时的受力示意图（不计空气阻力）。
【解答】解：
不计空气阻力，实心球在最高点时只受到重力作用，过球的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
22．（2分）如图所示，在物理实践活动中，需要在教室内安装两只“220V 40W”的节能灯和一个插座，要求开关S只控制两只节能灯，且每只灯都能正常发光。请你在遵守安全用电的原则下，用笔画线代替导线将电路连接完整。
【解答】解：
教室内要安装2只“220V 40W”的节能灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。
两孔插座的接法，左孔接零线、右孔接火线。如图所示：
23．（4分）小明同学在做“探究凸透镜成像规律”的实验：
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ 10.0 cm。
（2）小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在 同一高度 上。
（3）接着小明将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，他看到光屏上所成的像是一个 缩小 （选填“放大”、“缩小”，或“等大”）的 实 像（选填“虚”或“实”）。
（4）图丙是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐 增大 （选填“减小”或“增大”），当u＞2f时，物体移动速度 大于 （选“大于”、“小于”或“等于”）像移动的速度。
（5）小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向 左 移动（选填“左”或“右”）。
【解答】解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm＝10.0cm；
（2）实验前，将烛焰、凸透镜、光屏的中心调整到在同一直线上并在同一高度上，这样像才能呈在光屏的中央；
（3）由于凸透镜的焦距是10.0cm，当物体在10.0cm处时，物距为50.0cm﹣10.0m＝40.0cm，物距大于二倍焦距，成倒立缩小的实像；
（4）由图像丙可知，凸透镜成实像时物距逐渐减小，像距逐渐增大；如图丙所示当u＞2f时（即u＞20cm），物距增大时，像距减小得越来越慢，则该过程中物体移动的速度大于像移动的速度；
（5）近视眼镜镜片是凹透镜，凹透镜对光线有发散作用，能使会聚光线推迟会聚，所以光屏要远离凸透镜，现在将近视镜取下，光线会聚提前，要在光屏上得到清晰的像，光屏靠近透镜，故光屏向左移动。
故答案为：（1）10.0；（2）同一高度；（3）缩小；实；（4）增大；大于；（5）左。
24．（3分）如图所示，在“探究影响滑动摩擦力大小的因素”实验中：
（1）在实验中，用弹簧测力计沿水平方向 匀速 拉动木块，根据二力平衡的条件可知，此时木块所受滑动摩擦力的大小 等于 弹簧测力计的示数（选填“大于”“小于”或“等于”）。
（2）由甲、乙两图可探究出滑动摩擦力的大小与 压力大小 有关。
（3）由 乙丙 两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）设想一下，如果实验中木板的表面绝对光滑，撤去拉力后，运动的木块由于具有 惯性 ，将在木板上做 匀速直线 运动。
【解答】解：（1）当用弹簧测力计水平拉动木块，使其在长木板上做匀速直线运动时，木块处于平衡状态，受到的力是平衡力，此时摩擦力的大小等于弹簧测力计的示数。
（2）对比甲、乙两图可知，接触面的粗糙程度相同，压力大小不相等，结果测力计的示数不同，所以由甲、乙两图可探究出滑动摩擦力的大小与压力大小有关；
（3）对比乙、丙两图可知，压力大小相同，接触面的粗糙程度不同，结果测力计的示数不同，所以由乙、丙两图可探究出滑动摩擦力的大小与接触面的粗糙程度有关。
（4）如果实验中木板的表面绝对光滑，去掉拉力后，物体不再受到力的作用，运动的木块由于具有惯性将在木板上做匀速直线运动。
故答案为：（1）匀速；等于；（2）压力大小；（3）乙丙；（4）惯性；匀速直线。
25．（3分）小园利用如图甲所示装置探究冰的熔化特点，图乙是他根据记录的数据绘制的“温度﹣时间”图像。
（1）冰属于 晶体 （选填“晶体”或“非晶体”）；
（2）图乙第3min时，物质处于 固 态，0～5min比15～20min升温快的原因是： 水的比热容比冰的比热容大 ；
（3）图乙中，物体在A点时具有的内能 小于 在B点时的内能。
【解答】解：（1）根据图像可知冰在熔化过程中温度保持不变，所以冰是晶体；
（2）由图像可知，第3min时，物质处于零下温度，没有熔化，故此时物质处于固态；
根据，0～5min和15～20min，加热时间相同，故吸收热量相同，物质的质量也无变化，由于水的比热容比冰的比热容大，故水的温度变化量小于冰的温度变化量，即冰比水升温快，所以0～5min比15～20min升温快的原因是水的比热容比冰的比热容大；
（3）晶体在熔化过程中，温度保持不变，但持续吸热，故内能也会不断增加，所以物体在A点时具有的内能小于在B点时的内能。
故答案为：（1）晶体；（2）固，水的比热容比冰的比热容大；（3）小于。
26．（7分）小明利用乒乓球做了几个物理小实验。
（1）如图甲所示，乒乓球的直径为 4.00 cm，质量为2.7 g 。（填单位）
（2）如图乙所示，从倒置的漏斗口用力向下吹气，乒乓球不会掉下来。下列现象中的原理与此相同的有 AD 。（填序号）
【解答】解：（1）根据图中显示，刻度尺的最小分度值为1mm，被测物体的起始刻度是3.00cm，末端刻度是7.00cm，该乒乓球的直径是7.00m﹣3.00cm＝4.00cm；
据生活经验可知，乒乓球的质量很轻，故单位应选择g，即质量为2.7g；
（2）从倒置的漏斗口向下用力吹气时，乒乓球上部空气流速大、压强小，而乒乓球下部空气流速小、压强大；这样在乒乓球的上、下部就会产生一个向上的压力差，从而托起乒乓球；其原理是流体压强与流速的关系；
A、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来；原理相同，故A正确；
B、杯中装满水后倒置，纸片不会掉下来，是因为被大气压给“支持”住了，即大气压对纸片有个向上的压强；原理不同，故B错误；
C、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系；原理不同，故C错误；
D、台风掀翻屋顶的瓦是因为屋顶的空气流速快，压强小，屋内的空气流速慢，压强大，产生向上的压强差；原理相同，故D正确。
故答案为：（1）4.00；g；（2）AD。
27．（5分）小卢有一个天平，但不见了砝码，她还找到两只外观相同的烧杯、量筒，她想利用些器材和水（已知ρ水＝1.0g/cm3），测量一种未知液体的密度。
（1）在已经调好平衡的天平托盘上，放上两个空烧杯，这时天平如图甲示，为了实验的顺利进行，有以下方案可以调节天平至水平平衡，小卢有以下方案，可行的方案是 AB （填序号，可多选）
A.把平衡螺母向右移
B.把游码向右移
C.在左盘增加适当的沙子（不放进烧杯）
D.把左右两个烧杯交换位置
（2）重新把放有烧杯的天平调到水平平衡之后，在最简中倒入适量的水。如图乙左图，把水倒一部分到天平的左盘内的烧杯，剩余的水如图乙右图；用另一干燥的量筒装入液体如图丙左图，把该液体倒入右边的烧杯中，直到 天平恢复水平平衡 。
（3）由图中的数据信息，测出该未知液体的密度为 1.25 g/cm3。
【解答】解：（1）因为没有砝码，不能直接测量液体的质量，故利用等量代换m液＝m水来测量液体质量，所以只要调节天平水平平衡，再往两烧杯中加入水和液体使天平恢复水平平衡时，液体和水的质量就相等，由图甲知，指针左偏，故可向右调节平衡螺母或向右移动游码使天平水平平衡，
（2）往右边烧杯加入液体使天平恢复水平平衡时，液体和水的质量就相等。
（3）烧杯中液体的质量为：m液＝m水＝ρ水V水＝1.0g/cm3×（44cm3﹣14cm3）＝30g，
烧杯中液体的体积为：V液＝44cm3﹣24cm3＝20cm3，
液体的密度为：.
故答案为：（1）AB；（2）天平恢复水平平衡；（3）1.25g/cm3.
28．（8分）为了“测量小灯泡的电功率”，某小组同学设计了如图甲所示的电路图，已知小灯泡上标有“2.5V”字样。请回答下列问题：
（1）请用笔画线代替导线，根据图甲中的电路图将图乙中的实物图连接完整。
（2）实验过程中灯泡突然熄灭，对故障进行分析：可能是灯泡断路，也可能是滑动变阻器断路。通过下列操作能判断出故障是灯泡断路还是滑动变阻器断路的是 ACD 。
A.直接观察电流表示数
B.直接观察电压表示数
C.将一根导线并联在灯泡两端，观察电流表是否有示数
D.将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数
（3）图丙是某同学根据实验测得的数据，画出的小灯泡的电流随它两端电压变化的关系图像。由图可知小灯泡的额定功率是 1W 。
【解答】解：（1）变阻器按一上一下连入电路中，根据电压表与灯泡并联，电流表串联在电路中，根据电路图连接实物图，如下所示：
（2）故障可能是灯泡断路，也可能是滑动变阻器断路。
A．灯泡断路或滑动变阻器断路，此时电路中无电流，故不能通过直接观察电流表示数判定电路故障的原因，故A不符合题意；
B．直接观察电压表示数，若电压表无示数，则是滑动变阻器断路，若电压表有示数，则是灯泡断路，故B符合题意；
CD．将一根导线并联在灯泡两端或将另一个完好的灯泡并联在灯泡两端，若灯泡断路，则电流表有示数，若滑动变阻器断路，则电流表无示数，故CD符合题意；
故选：ACD；
（3）小灯泡的额定电压是2.5V，如图丙知，小灯泡额定电压下的额定电流是0.4A，则小灯泡的额定功率P＝UI＝2.5V×0.4A＝1W。
故答案为：（1）如上图所示；（2）ACD；（3）1W。
29．（6分）如图所示，“玉兔二号”月球车在月球背面留下属于中国的第一道印记。登月前，在水平地面上进行测试，月球车匀速直线行驶90m用时30min，月球车的质量为135kg，车轮与地面接触的总面积为1.5×10﹣2m2，g取10N/kg。求：
（1）登月后，月球车的质量 不变 （选填“变大”“变小”或“不变”），月球车 受 （选填“受”或“不受”）到重力作用；
（2）月球车的车轮做得比较宽而且数量较多，目的是为了增大 受力面积 ，减小对月球表面的 压强 ；
（3）测试时，月球车行驶的速度；
（4）测试时，月球车对水平地面的压强。
【解答】解：（1）登月后，月球车的位置改变了，但质量不变；月球车会受到月球的吸引，即受到重力的作用；
（2）月球车的车轮做得比较宽而且数量较多，是在压力一定时，增大受力面积减小车对地面的压强；
（3）月球车行驶的速度为：v＝＝＝0.05m/s；
（4）月球车对水平地面的压强为：p＝＝＝＝＝9×105Pa。
故答案为：（1）不变；受；（2）受力面积；压强；（3）月球车行驶的速度为0.05m/s；（4）月球车对水平地面的压强为9×105Pa。
30．（8分）某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 增大 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
【解答】解：（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，
由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，
由I＝可知，电路中的电流增大，
由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I＝＝＝0.5A，
定值电阻R消耗的电功率：
PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，
因串联电路中总电压等于各分电压之和，
所以，Rx两端的电压：
Ux＝U﹣UR＝9V﹣3V＝6V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I′＝＝＝1.5A，
则压敏电阻的阻值：
Rx′＝＝＝4Ω，
由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，
保持电压表量程不变，则电路中的电流1.5A不变，
此时电路中的总电阻：
R总＝＝＝6Ω＞R0+Rx″，
应在电路中串联一个电阻R0，
R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
答：（1）增大；
（2）无风时，定值电阻R消耗的电功率为0.5W；
（3）该装置所能测量的最大风力为720N；
（4）应在电路中串联一个3Ω的电阻。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/5/7 12:50:19；用户：何宗阳；邮箱：orFmNt4UeLbGJfqM-Odm5FOLP_wQ@weixin.jyeoo.com；学号：40565513
相关试卷
2022年江苏省南京市中考物理真题： 这是一份2022年江苏省南京市中考物理真题，共8页。
2022年江苏省南通市中考物理模拟2（中考改编题）： 这是一份2022年江苏省南通市中考物理模拟2（中考改编题），共31页。试卷主要包含了关于压强，下列说法正确的是等内容，欢迎下载使用。
2022年江苏省南通市中考物理模拟1（中考改编题）： 这是一份2022年江苏省南通市中考物理模拟1（中考改编题），共22页。
