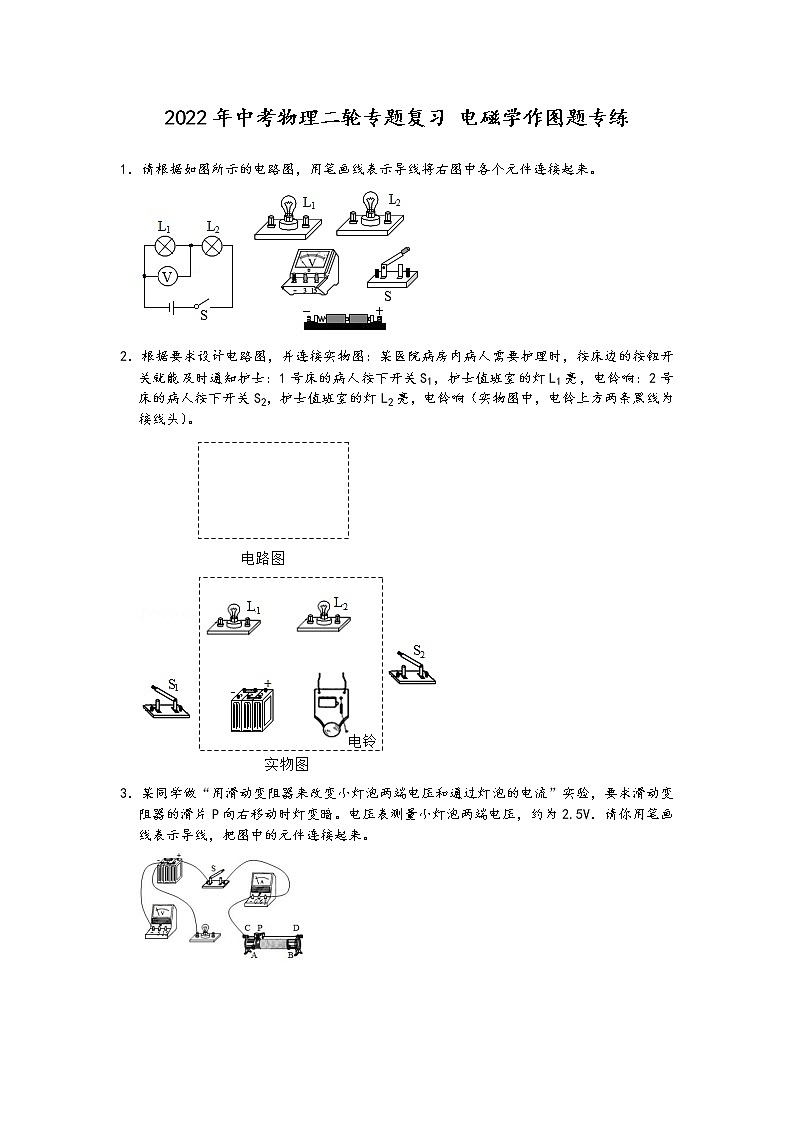

2022年中考物理二轮专题复习 电磁学作图题专练 无答案

这是一份2022年中考物理二轮专题复习 电磁学作图题专练 无答案，共9页。试卷主要包含了根据实物图画电路图；等内容，欢迎下载使用。

1．请根据如图所示的电路图，用笔画线表示导线将右图中各个元件连接起来。
2．根据要求设计电路图，并连接实物图：某医院病房内病人需要护理时，按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮，电铃响：2号床的病人按下开关S2，护士值班室的灯L2亮，电铃响（实物图中，电铃上方两条黑线为接线头）。
3．某同学做“用滑动变阻器来改变小灯泡两端电压和通过灯泡的电流”实验，要求滑动变阻器的滑片P向右移动时灯变暗。电压表测量小灯泡两端电压，约为2.5V．请你用笔画线表示导线，把图中的元件连接起来。
4．“龙城未来”科技小组设计了一款空中平衡飞行器，其中S为平衡开关，其中间有一金属片可绕O点自由转动。当飞行器水平时，金属片在a、b中间。当飞行器严重左倾时，电铃发出警报。同时左侧纠正电动机A工作，飞行器恢复水平后电铃不响且电动机停止工作；当飞行器严重右倾时，电铃发出警报，同时右侧纠正电动机B工作，飞行器恢复水平后电铃不响且电动机停止工作。请按要求完成电路连接。
5．利用图中提供的元件，用笔画线代替导线，设计一个可改变磁性强弱的电磁铁，并要求滑片P向右移动时电磁铁磁性增强。
6．有一种按钮式开关，当按下按钮时开关闭合，松开按钮时开关断开。现有两个按钮式开关、一个电源、红色和绿色两只灯泡、一些导线。请你为传达室值班人员设计一个电路，能报知前门和后门来人的情况。要求共用一个电源，前门来人按下开关时，传达室里的红灯亮；后门来人按下开关时，传达室里的绿灯亮。按钮式开关可以用“”表示。
7．请用笔代替导线完成如图所示的电路连接，要求滑片P向左滑动时灯泡变暗。
8．根据图所示实物图，在右侧虚线框中画出其电路图。
9．在图中，根据实物图，画出相应的电路图。
10．根据实物图画电路图；
11．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭合电键S，将滑动变阻器的滑片P向a端移动，电压表示数变小。
12．如图把实物图转化成电路图。
13．如图是小刚同学连接的实物电路，请你画出其电路图。
14．请用一个电源E，一个开关S，两个电阻R1、R2，若干导线，画出一个两电阻并联工作的电路图。
15．小明学习了串并联电路后，把家里的高压锅使用说明书找来看了下：自动电压力锅当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时电键S过压自动断开，温度过高时电键S'过热自动断开，根据说明请你帮他设计一个电路图：
16．如图所示，在物理实践活动中，需要在教室内安装两只“220V 40W”的节能灯和一个插座，要求开关S只控制两只节能灯，且每只灯都能正常发光。请你在遵守安全用电的原则下，用笔画线代替导线将电路连接完整。
17．请正确连接家庭电路。（要求：开关只控制灯泡）
18．如图所示，请将图中的“光控开关”“声控开关“、灯泡（220V，40W）、LED指示灯（电阻远大于灯泡电阻），用笔画线代替导线正确连接电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时，灯泡亮时LED指示灯不亮，灯泡不亮时LED指示灯亮。
19．如图1所示，是小强常使用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在如图2中只添加导线完成开关、指示灯和插孔的正确连接。
20．如图所示，请你将带有保险盒的三孔插座正确接入电路中。
21．家庭电路应特别注意安全用电，如图所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
22．请将节能灯和开关正确接入图家庭电路中。
23．请在图中用笔画线代替导线，将电灯、开关连入照明电路中。
24．请在图中的空缺出填上电源和电流表的符号，使开关闭合后亮灯都发光
25．如图所示，电路中有三个空缺，请在图中空缺处分别填上小灯泡、电源、开关或导线等符号。要求开关闭合时，两灯均能发光，且开关控制整个电路。
26．在连接无误的电路中标出电压表的正、负接线柱。
27．在图中的空缺处填上适当的电源、电表符号，使两小灯泡并联且能正常发光。
28．如图所示，电路中有两个小灯泡，请在图中两个圈内分别填入电流表或电压表的符号，要求开关S闭合时两灯均能发光，且两电表的示数均不为零。
29．要使两只灯泡并联，请在〇两处填上电压表或电流表。
30．如图，L1、L2是灯泡，请在图中a、b、c的圆圈内填入电流表或电压表的符号，两灯均正常发光。
31．在如图所示电路图的圆圈里填上小灯泡、电流表、电压表的符号，使其正常工作。
32．弹簧下悬挂着一个磁铁，闭合电磁铁的开关，磁铁静止时如图所示，现将滑动变阻器的滑片向右移动，发现弹簧伸长了。请标出电磁铁上端的的磁极、磁感线的方向，并在括号中标出电源两端的极性符号。
33．标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
34．如图，根据磁感线的方向，标出小磁针的N、S极，并在电源两端括号内标上电源正、负极。
35．标出图中磁感线方向和磁铁（针）的N、S极。
36．如图所示，当开关S闭合后，小磁针顺时针偏转。
（1）在电源的括号中填上“+”或“﹣”极；
（2）在小磁针的括号中填上“N”或“S”极；
（3）画出磁感线的方向。
37．如图所示，小磁针在通电螺线管的上方静止，图中虚线是磁感线，请在图中标出小磁针的N极和螺线管的S极以及电源的“+”、“﹣”极。
38．如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请你标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
39．如图所示，根据螺线管周围磁感线，在括号中标出电源的正负极。
