2022中考物理二轮专题复习 作图题

这是一份2022中考物理二轮专题复习 作图题，共6页。试卷主要包含了如图所示的是活塞式抽水机，请在图中画出下图中吊灯所受力等内容，欢迎下载使用。

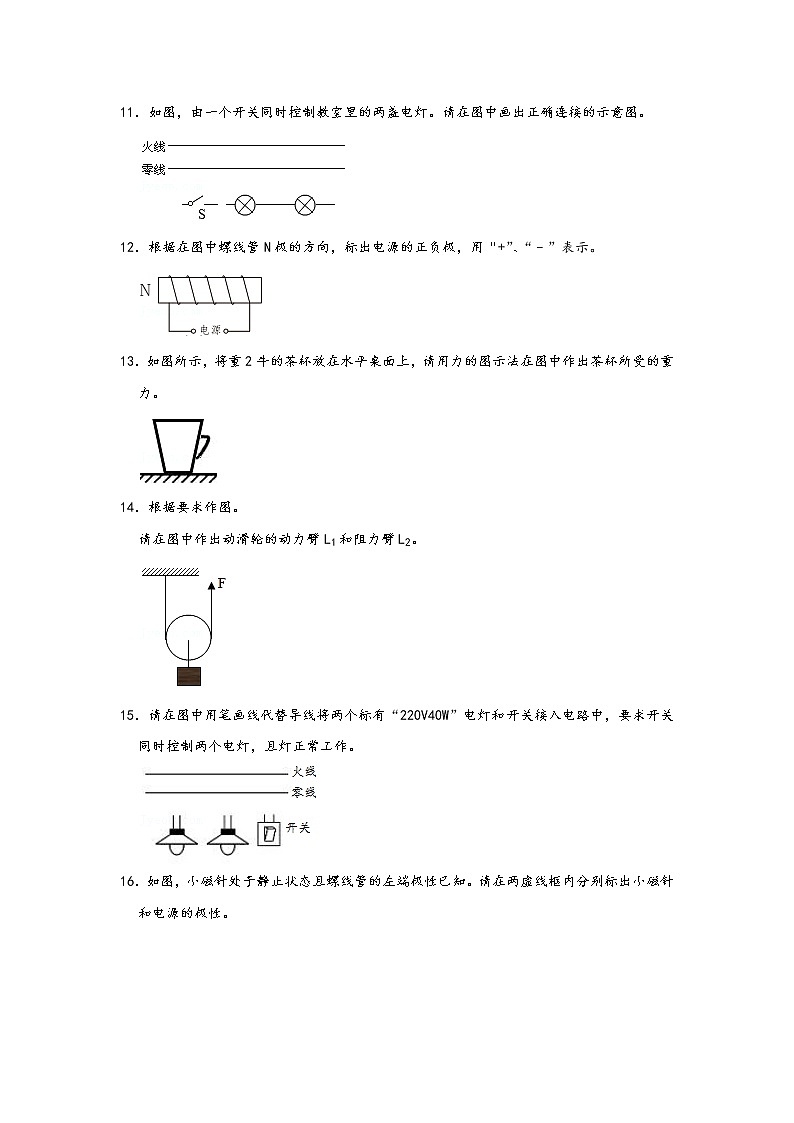

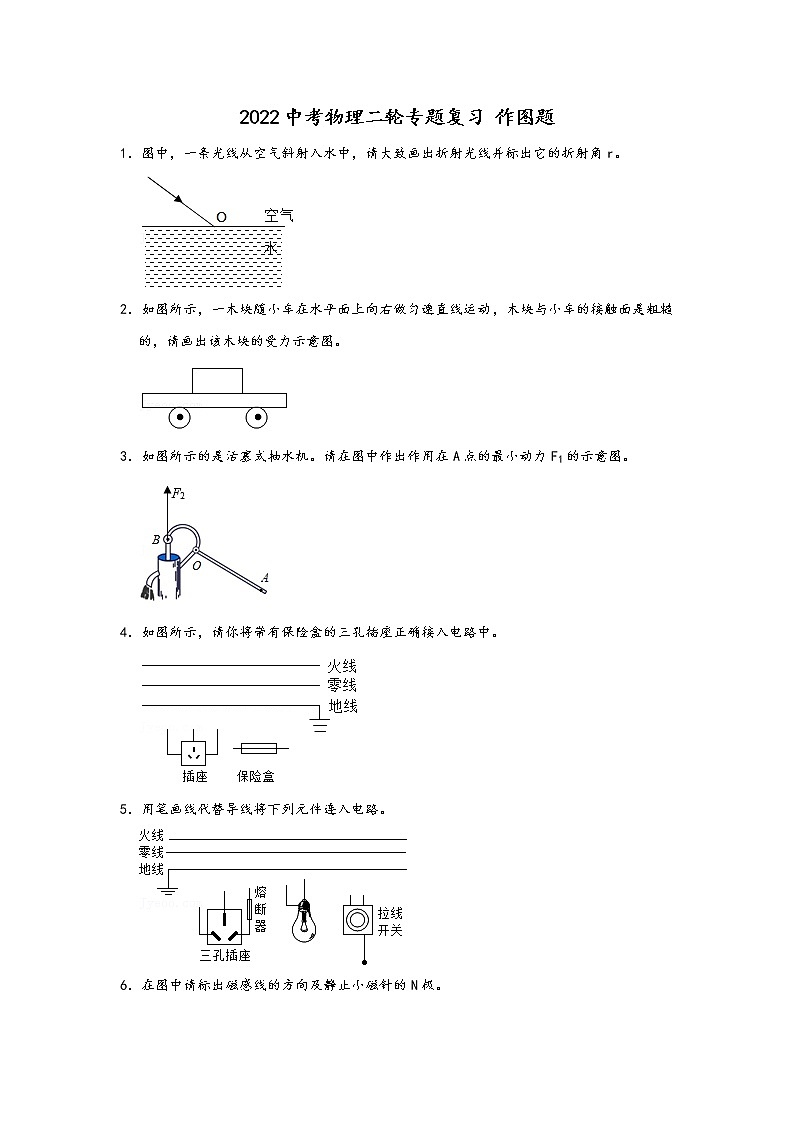

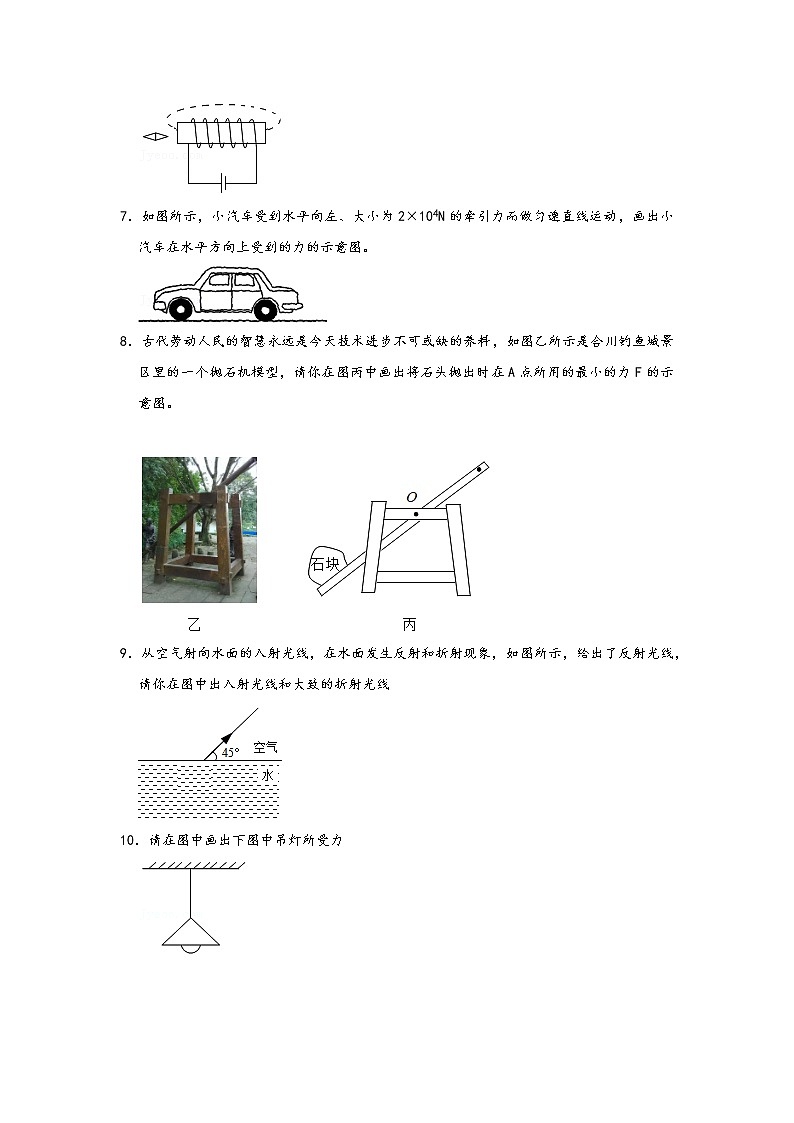

2022中考物理二轮专题复习 作图题1．图中，一条光线从空气斜射入水中，请大致画出折射光线并标出它的折射角r。2．如图所示，一木块随小车在水平面上向右做匀速直线运动，木块与小车的接触面是粗糙的，请画出该木块的受力示意图。3．如图所示的是活塞式抽水机。请在图中作出作用在A点的最小动力F1的示意图。4．如图所示，请你将带有保险盒的三孔插座正确接入电路中。5．用笔画线代替导线将下列元件连入电路。6．在图中请标出磁感线的方向及静止小磁针的N极。7．如图所示，小汽车受到水平向左、大小为2×104N的牵引力而做匀速直线运动，画出小汽车在水平方向上受到的力的示意图。8．古代劳动人民的智慧永远是今天技术进步不可或缺的养料，如图乙所示是合川钓鱼城景区里的一个抛石机模型，请你在图丙中画出将石头抛出时在A点所用的最小的力F的示意图。 9．从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，请你在图中出入射光线和大致的折射光线10．请在图中画出下图中吊灯所受力  11．如图，由一个开关同时控制教室里的两盏电灯。请在图中画出正确连接的示意图。12．根据在图中螺线管N极的方向，标出电源的正负极，用“+”、“﹣”表示。13．如图所示，将重2牛的茶杯放在水平桌面上，请用力的图示法在图中作出茶杯所受的重力。14．根据要求作图。请在图中作出动滑轮的动力臂L1和阻力臂L2。15．请在图中用笔画线代替导线将两个标有“220V40W”电灯和开关接入电路中，要求开关同时控制两个电灯，且灯正常工作。16．如图，小磁针处于静止状态且螺线管的左端极性已知。请在两虚线框内分别标出小磁针和电源的极性。17．如图所示是校园内的垃圾桶，垃圾桶的底部有个轮子。方便工人师傅将其拖走。工人师傅在点A用力使垃圾桶沿图示方向倾倒。试作出工人师傅在点A所用最小力的示意图。18．在图中的〇里填上适当的电表符号，闭合开关S使L1和L2两灯都能同时发光。19．如图完成下面家庭电路连接。    20．在如图中，请标出永磁体的N极并在括号内标出电源右侧的极性。21．如图所示，弹簧测力计拉着一木块在水平木板上做匀速直线运动，请画出木块所受摩擦力的示意图。22．如图所示，磁体的N极与通电螺线管的A端相吸，在图中标出通电螺线管和小磁针的N极以及电源的正确画法。23．请用笔画线代替导线，将图中的电灯和开关正确的接入家庭电路中。24．请在图中画出折射光线。   25．如图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图，并确定阻力作用点B的位置。26．如图，一个乒乓球漂浮在烧杯中的水面上，请在图中作出乒乓球受力的示意图及烧杯对斜面压力的示意图。27．请在图中以线代替导线，连接线圈与电池，让线圈的下端与磁铁N极相吸，并标出磁感线的方向。
