2022年中考物理一模真题专项练习——动态电路 2

2022年中考物理一模试题专题演练——动态电路

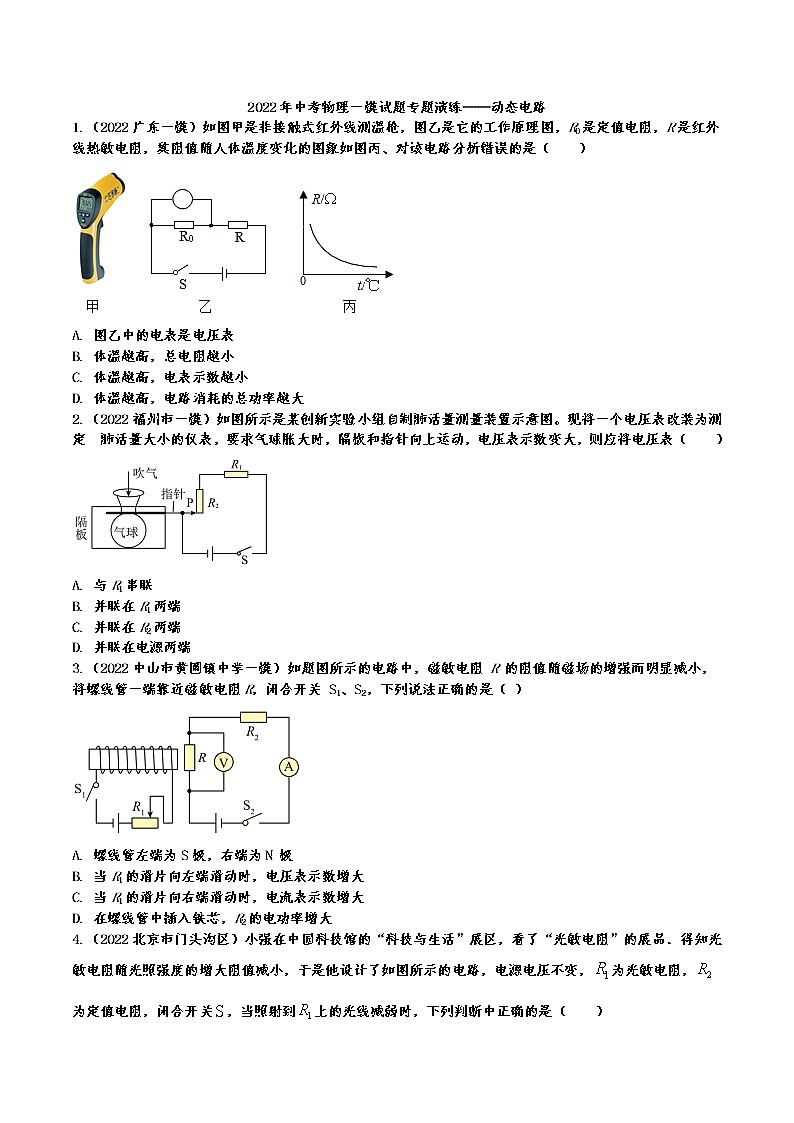

1.（2022广东一模）如图甲是非接触式红外线测温枪，图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙、对该电路分析错误的是（　　）

A. 图乙中的电表是电压表

B. 体温越高，总电阻越小

C. 体温越高，电表示数越小

D. 体温越高，电路消耗的总功率越大

2.（2022福州市一模）如图所示是某创新实验小组自制肺活量测量装置示意图。现将一个电压表改装为测定  肺活量大小的仪表，要求气球胀大时，隔板和指针向上运动，电压表示数变大，则应将电压表（　　）

A. 与R1串联

B. 并联在R1两端

C. 并联在R2两端

D. 并联在电源两端

3.（2022中山市黄圃镇中学一模）如题图所示的电路中，磁敏电阻 R 的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关 S1、S2，下列说法正确的是（ ）

A. 螺线管左端为S极，右端为N 极

B. 当R1的滑片向左端滑动时，电压表示数增大

C. 当R1的滑片向右端滑动时，电流表示数增大

D. 在螺线管中插入铁芯，R2的电功率增大

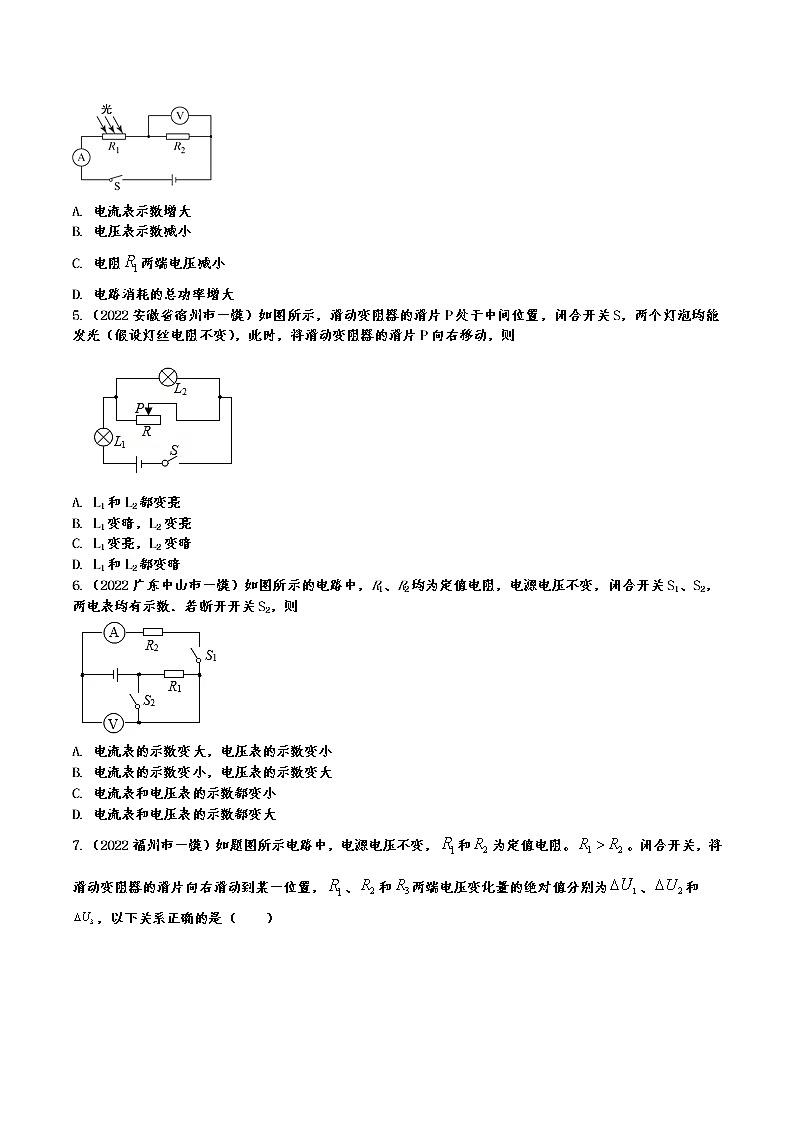

4.（2022北京市门头沟区）小强在中国科技馆的“科技与生活”展区，看了“光敏电阻”的展品．得知光敏电阻随光照强度的增大阻值减小，于是他设计了如图所示的电路，电源电压不变，为光敏电阻，为定值电阻，闭合开关，当照射到上的光线减弱时，下列判断中正确的是（    ）

A. 电流表示数增大

B. 电压表示数减小

C. 电阻两端电压减小

D. 电路消耗的总功率增大

5.（2022安徽省宿州市一模）如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则

A. L1和L2都变亮

B. L1变暗，L2变亮

C. L1变亮，L2变暗

D. L1和L2都变暗

6.（2022广东中山市一模）如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则

A. 电流表的示数变大，电压表的示数变小

B. 电流表的示数变小，电压表的示数变大

C. 电流表和电压表的示数都变小

D. 电流表和电压表的示数都变大

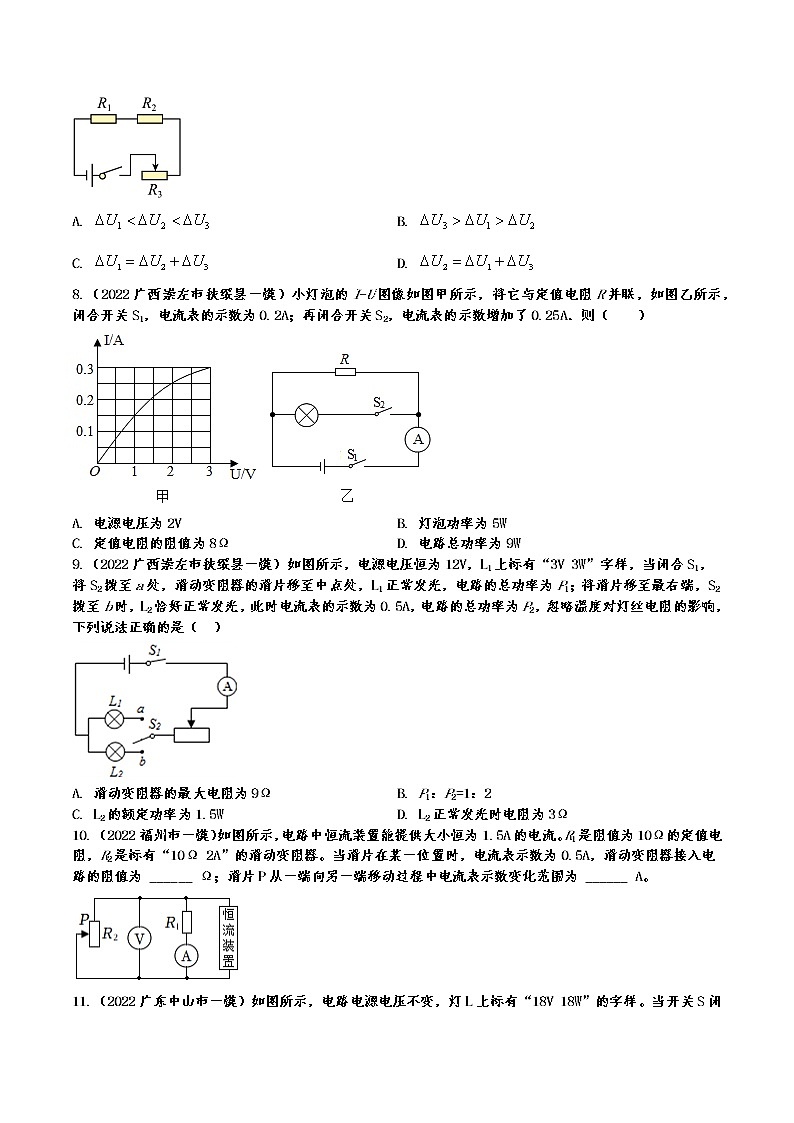

7.（2022福州市一模）如题图所示电路中，电源电压不变，和为定值电阻。。闭合开关，将滑动变阻器的滑片向右滑动到某一位置，、和两端电压变化量的绝对值分别为、和，以下关系正确的是（　　）

A.  B.

C.  D.

8.（2022广西崇左市扶绥县一模）小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A．则（　　）

A. 电源电压为2V B. 灯泡功率为5W

C. 定值电阻的阻值为8Ω D. 电路总功率为9W

9.（2022广西崇左市扶绥县一模）如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（  ）

A. 滑动变阻器的最大电阻为9Ω B. P1：P2=1：2

C. L2的额定功率为1.5W D. L2正常发光时电阻为3Ω

10.（2022福州市一模）如图所示，电路中恒流装置能提供大小恒为1.5A的电流。R1是阻值为10Ω的定值电阻，R2是标有“10Ω 2A”的滑动变阻器。当滑片在某一位置时，电流表示数为0.5A，滑动变阻器接入电路的阻值为 ______ Ω；滑片P从一端向另一端移动过程中电流表示数变化范围为 ______ A。

11.（2022广东中山市一模）如图所示，电路电源电压不变，灯L上标有“18V 18W”的字样。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为当开关S断开、滑动变阻器的滑片P移到距a端长度的c处时，电压表示数为则电源的电压为________ V，滑动变阻器的最大电阻为_________ 开关S断开，滑动变阻器的滑片P在c处时，灯L的功率为___________

12.（2022广东一模）如图，电源电压为9V，闭合开关，当动变阻器的滑片从右端向左滑动时，电流表示数______（选填“变大”、“ 变小”或“不变”）；电流表和电压表示数的关系如图，当电压表示数为1V时，滑动变阻器接入电路的阻值是______Ω，灯泡的功率为______W。

13.（2022中山市黄圃镇中学一模）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω。

14.（2022珠海市第九中学一模）如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；

（2）滑动变器的最大阻值为______Ω；

（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。

15.（2022福州市一模）如图是“高、低”两挡调节的电烤箱简化电路图。电源电压为220V，与是加热电阻，阻值均为。求：

（1）只闭合开关S1时，电路的电流；

（2）电烤箱高温挡时的电功率。

16.（2022珠海市第九中学一模）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：

（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？

（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？

（3）保温时的功率是多少？

17.（2022广东一模）如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图，R1和R2为发热丝，S1为总开关，S2为温控开关，1、2分别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，c水=4.2×103J/(kg·℃)。求：

 甲
（1）烧水壶处于加热状态时的电流大小；

（2）R2的阻值；

（3）本次工作过程共消耗的电能。

18.（2022广西崇左市扶绥县一模）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。

（1）开关S置于______（选填“1”或“2”）挡时是高温烧煮挡，它的功率是多大______?

（2）保温焖饭时电路中的电流是多大______?10min产生的热量是多少______?

（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改进措施______。

19.（2022中山市黄圃镇中学一模）电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重力和配重的重力基本相等。满载上升时，主电动机提供动力，驱动轿厢。

如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表。为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的电源电压U为12V，压力传感器的电阻R与所受压力F的关系图像如图丁所示，电磁继电器阻值可忽略。当电流大于或等于0.2A时，会启动警报系统，同时无论如何按压电梯控制器，门电动机均不工作。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示。

（1）运动着的电梯，由于_______，不能马上停下来；

（2）由图知，压力传感器的电阻R随压力F的增大而_______（选填“增大”或“减小）；

（3）超载自动报警系统中电磁铁的右端为_______极；

（4）乙图中，当站在地面上的人看到B电梯和A电梯在上升，而站在B电梯里的乘客却看到A电梯在下降，则说明A电梯的速度_______（选填“大于”“小于”或“等于”）B电梯的速度；

（5）该观光电梯配重的重力约为______N；控制电路中R0=_______Ω；

（6）该商业大厦每天营业时间为12h，设电梯均在额定功率下运行，经测算，该观光电梯平均每天耗电60kW·h，则该观光电梯的“运行频次比”ω=_______。

20.（2022福州市一模）喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12V，控制电路中电磁铁线圈电阻忽略不计，定值电阻，加热电路中电阻。为热敏电阻，其阻值随温度变化情况如表所示。闭合开关后，当箱内温度达时，衔铁被吸下，电阻停止工作；当箱内温度低于时，电磁铁磁性减弱，在弹簧作用下，A、B 两触点接触，电阻又开始工作。求：

（1）电阻工作100s产生的热量；

（2）电磁铁吸住滑块的最小电流；

（3）若将电流表改成温度表，其刻度是否均匀，请通过分析计算说明理由。

2022年中考物理一模试题专题演练——动态电路参考答案

1.（2022广东一模）如图甲是非接触式红外线测温枪，图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙、对该电路分析错误的是（　　）

A. 图乙中的电表是电压表

B. 体温越高，总电阻越小

C. 体温越高，电表示数越小

D. 体温越高，电路消耗的总功率越大

【答案】C

2.（2022福州市一模）如图所示是某创新实验小组自制肺活量测量装置示意图。现将一个电压表改装为测定  肺活量大小的仪表，要求气球胀大时，隔板和指针向上运动，电压表示数变大，则应将电压表（　　）

A. 与R1串联

B. 并联在R1两端

C. 并联在R2两端

D. 并联在电源两端

【答案】B

3.（2022中山市黄圃镇中学一模）如题图所示的电路中，磁敏电阻 R 的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关 S1、S2，下列说法正确的是（ ）

A. 螺线管左端为S极，右端为N 极

B. 当R1的滑片向左端滑动时，电压表示数增大

C. 当R1的滑片向右端滑动时，电流表示数增大

D. 在螺线管中插入铁芯，R2的电功率增大

【答案】D

4.（2022北京市门头沟区）小强在中国科技馆的“科技与生活”展区，看了“光敏电阻”的展品．得知光敏电阻随光照强度的增大阻值减小，于是他设计了如图所示的电路，电源电压不变，为光敏电阻，为定值电阻，闭合开关，当照射到上的光线减弱时，下列判断中正确的是（    ）

A. 电流表示数增大

B. 电压表示数减小

C. 电阻两端电压减小

D. 电路消耗的总功率增大

【答案】B

5.（2022安徽省宿州市一模）如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则

A. L1和L2都变亮

B. L1变暗，L2变亮

C. L1变亮，L2变暗

D. L1和L2都变暗

【答案】B

6.（2022广东中山市一模）如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则

A. 电流表的示数变大，电压表的示数变小

B. 电流表的示数变小，电压表的示数变大

C. 电流表和电压表的示数都变小

D. 电流表和电压表的示数都变大

【答案】C

7.（2022福州市一模）如题图所示电路中，电源电压不变，和为定值电阻。。闭合开关，将滑动变阻器的滑片向右滑动到某一位置，、和两端电压变化量的绝对值分别为、和，以下关系正确的是（　　）

A.  B.

C.  D.

【答案】B

8.（2022广西崇左市扶绥县一模）小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A．则（　　）

A. 电源电压为2V B. 灯泡功率为5W

C. 定值电阻的阻值为8Ω D. 电路总功率为9W

【答案】A

9.（2022广西崇左市扶绥县一模）如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（  ）

A. 滑动变阻器的最大电阻为9Ω B. P1：P2=1：2

C. L2的额定功率为1.5W D. L2正常发光时电阻为3Ω

【答案】C

10.（2022福州市一模）如图所示，电路中恒流装置能提供大小恒为1.5A的电流。R1是阻值为10Ω的定值电阻，R2是标有“10Ω 2A”的滑动变阻器。当滑片在某一位置时，电流表示数为0.5A，滑动变阻器接入电路的阻值为 ______ Ω；滑片P从一端向另一端移动过程中电流表示数变化范围为 ______ A。

【答案】    ①. 5    ②. 0~0.75

11.（2022广东中山市一模）如图所示，电路电源电压不变，灯L上标有“18V 18W”的字样。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为当开关S断开、滑动变阻器的滑片P移到距a端长度的c处时，电压表示数为则电源的电压为________ V，滑动变阻器的最大电阻为_________ 开关S断开，滑动变阻器的滑片P在c处时，灯L的功率为___________

【答案】    ①. 18    ②. 12    ③. 8

12.（2022广东一模）如图，电源电压为9V，闭合开关，当动变阻器的滑片从右端向左滑动时，电流表示数______（选填“变大”、“ 变小”或“不变”）；电流表和电压表示数的关系如图，当电压表示数为1V时，滑动变阻器接入电路的阻值是______Ω，灯泡的功率为______W。

【答案】    ①. 变大    ②. 1.25    ③. 6.4

13.（2022中山市黄圃镇中学一模）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω。

【答案】    ①. 24    ②. 12    ③. 9

14.（2022珠海市第九中学一模）如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；

（2）滑动变器的最大阻值为______Ω；

（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。

【答案】    ①. 24    ②. 48    ③. 432

15.（2022福州市一模）如图是“高、低”两挡调节的电烤箱简化电路图。电源电压为220V，与是加热电阻，阻值均为。求：

（1）只闭合开关S1时，电路的电流；

（2）电烤箱高温挡时的电功率。

【答案】（1）2A；（2）880W

16.（2022珠海市第九中学一模）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：

（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？

（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？

（3）保温时的功率是多少？

【答案】（1）；（2）640s；（3）

17.（2022广东一模）如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图，R1和R2为发热丝，S1为总开关，S2为温控开关，1、2分别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，c水=4.2×103J/(kg·℃)。求：

 甲
（1）烧水壶处于加热状态时的电流大小；

（2）R2的阻值；

（3）本次工作过程共消耗的电能。

【答案】（1）5.5A；（2）40Ω；（3）3.87×105J

18.（2022广西崇左市扶绥县一模）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。

（1）开关S置于______（选填“1”或“2”）挡时是高温烧煮挡，它的功率是多大______?

（2）保温焖饭时电路中的电流是多大______?10min产生的热量是多少______?

（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改进措施______。

【答案】    ①. 2    ②. 1100    ③. 0.1    ④. 1.32×104J    ⑤. 把R2换成阻值为1956Ω的电阻

19.（2022中山市黄圃镇中学一模）电梯是一种用于多层建筑乘人或载物的运输工具。电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重力和配重的重力基本相等。满载上升时，主电动机提供动力，驱动轿厢。

如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表。为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的电源电压U为12V，压力传感器的电阻R与所受压力F的关系图像如图丁所示，电磁继电器阻值可忽略。当电流大于或等于0.2A时，会启动警报系统，同时无论如何按压电梯控制器，门电动机均不工作。此外，电梯需经常保养，“运行频次比ω”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示。

（1）运动着的电梯，由于_______，不能马上停下来；

（2）由图知，压力传感器的电阻R随压力F的增大而_______（选填“增大”或“减小）；

（3）超载自动报警系统中电磁铁的右端为_______极；

（4）乙图中，当站在地面上的人看到B电梯和A电梯在上升，而站在B电梯里的乘客却看到A电梯在下降，则说明A电梯的速度_______（选填“大于”“小于”或“等于”）B电梯的速度；

（5）该观光电梯配重的重力约为______N；控制电路中R0=_______Ω；

（6）该商业大厦每天营业时间为12h，设电梯均在额定功率下运行，经测算，该观光电梯平均每天耗电60kW·h，则该观光电梯的“运行频次比”ω=_______。

【答案】    ①. 惯性    ②. 减小    ③. N    ④. 小于    ⑤. 7000    ⑥. 20    ⑦. 5

20.（2022福州市一模）喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12V，控制电路中电磁铁线圈电阻忽略不计，定值电阻，加热电路中电阻。为热敏电阻，其阻值随温度变化情况如表所示。闭合开关后，当箱内温度达时，衔铁被吸下，电阻停止工作；当箱内温度低于时，电磁铁磁性减弱，在弹簧作用下，A、B 两触点接触，电阻又开始工作。求：

（1）电阻工作100s产生的热量；

（2）电磁铁吸住滑块的最小电流；

（3）若将电流表改成温度表，其刻度是否均匀，请通过分析计算说明理由。

【答案】（1）7200J；（2）0.05A；（3）表盘上温度值的刻度不均匀，电流与电阻不成正比
