九年级下册3 安全用电与保护复习练习题

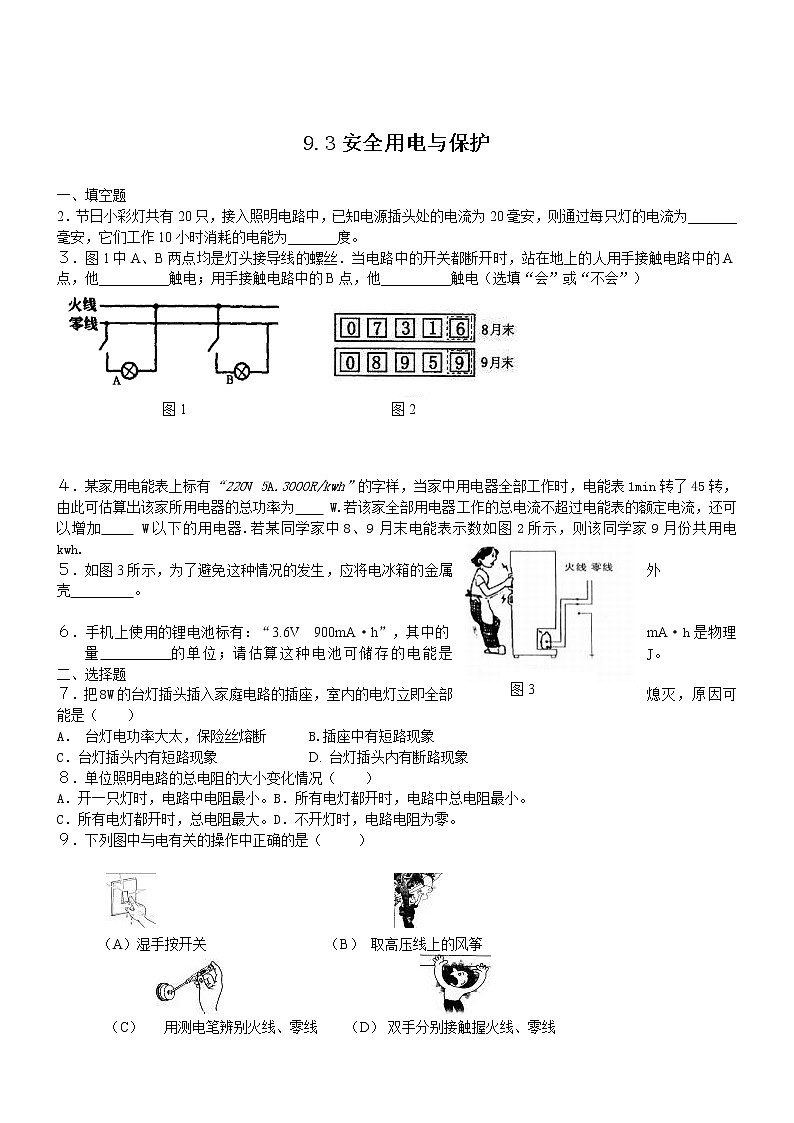

这是一份九年级下册3 安全用电与保护复习练习题，共2页。试卷主要包含了填空题，选择题，作图题等内容，欢迎下载使用。
9.3安全用电与保护 一、填空题2．节日小彩灯共有20只，接入照明电路中，已知电源插头处的电流为20毫安，则通过每只灯的电流为_______毫安，它们工作10小时消耗的电能为_______度。３．图1中A、B两点均是灯头接导线的螺丝．当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他__________触电；用手接触电路中的B点，他__________触电（选填“会”或“不会”）       ４．某家用电能表上标有“220V 5A.3000R/kwh”的字样，当家中用电器全部工作时，电能表1min转了45转，由此可估算出该家所用电器的总功率为     W.若该家全部用电器工作的总电流不超过电能表的额定电流，还可以增加     W以下的用电器.若某同学家中8、9月末电能表示数如图2所示，则该同学家9月份共用电        kwh.５．如图3所示，为了避免这种情况的发生，应将电冰箱的金属外壳         。 ６．手机上使用的锂电池标有：“3.6V  900mA·h”，其中的mA·h是物理量        的单位；请估算这种电池可储存的电能是        J。              二、选择题７．把8W的台灯插头插入家庭电路的插座，室内的电灯立即全部熄灭，原因可能是（    ）A．    台灯电功率大太，保险丝熔断      B.插座中有短路现象C．台灯插头内有短路现象             D. 台灯插头内有断路现象  ８．单位照明电路的总电阻的大小变化情况（    ）A．开一只灯时，电路中电阻最小。B．所有电灯都开时，电路中总电阻最小。C．所有电灯都开时，总电阻最大。D．不开灯时，电路电阻为零。９．下列图中与电有关的操作中正确的是（     ）                                   （A）湿手按开关                 （B） 取高压线上的风筝                                  （C）   用测电笔辨别火线、零线    （D） 双手分别接触握火线、零线  三、作图题１０．将图4中元件连成家庭电路  11．图5是正确连接的家庭电路的一部分，根据电路图可以判断a导线是 　　　线，判断的依据是 　　　　．
　　　　　　　　　　　　　　　　　　 　  图5    参考答案 乙   2。20    0.044  3。会  不会   4。900   200   164.3   5。接地  6。电量11664   7。C  8。B  9。C   10。略  11。a  开关串联在该线上。
